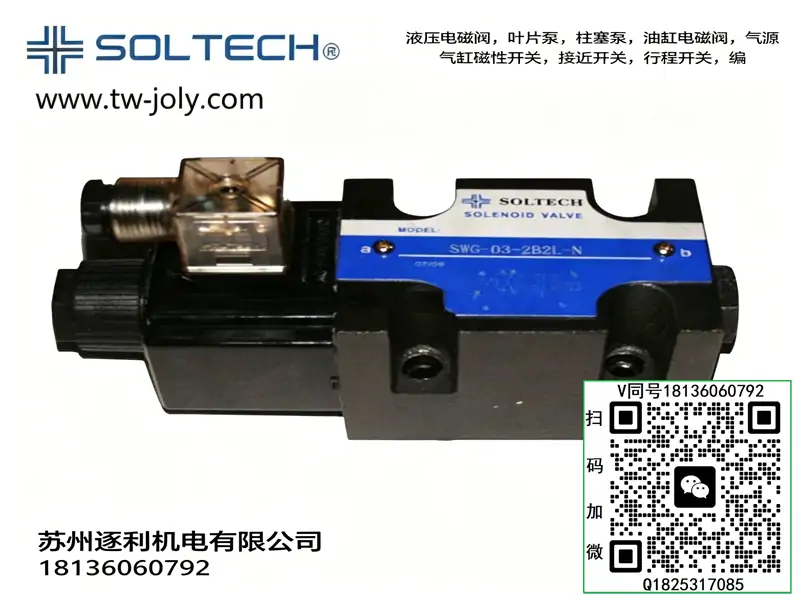

SOLTECH筌达电磁阀SWG-02-2B2-AC110 SWG-02-3C4 SWG-02-2B3

品牌：SOLTECH 筌达液压

主营：电磁换向阀、电液换向阀、叠加阀、压力控制阀、变量叶片泵、柱塞泵、管式流量 / 单向阀、电磁溢流阀

一、电磁换向阀 SWG 系列（油研互换型）

SWG-02（NG6/6 通径，板式）

二位单头（2B 系列阀芯）

SWG-02-2B2-D24-N、SWG-02-2B2-A220-N

SWG-02-2B3-D24-N、SWG-02-2B3-A220-N

SWG-02-2B5-D24-N、SWG-02-2B60-D24-N

SWG-02-2B7-D24-N、SWG-02-2B8-D24-N

SWG-02-2B9-D24-N、SWG-02-2B10-D24-N

SWG-02-2B11-D24-N、SWG-02-2B12-D24-N

带缓冲后缀：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头（3C 系列阀芯）

SWG-02-3C2-D24-N、SWG-02-3C3-D24-N

SWG-02-3C4-D24-N、SWG-02-3C5-D24-N

SWG-02-3C60-D24-N、SWG-02-3C7-D24-N

SWG-02-3C8-D24-N、SWG-02-3C9-D24-N

SWG-02-3C10-D24-N、SWG-02-3C11-D24-N

SWG-03（NG10/10 通径，板式）

二位单头

SWG-03-2B2-D24-N、SWG-03-2B3-D24-N

SWG-03-2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

缓冲款：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头

SWG-03-3C2、3C3、3C4、3C5、3C60、3C7、3C8、3C9、3C10、3C11、3C12

SWG-VH 大流量电液换向阀（外置液控）

SWG-VH-3C2-D2-N、SWG-VH-3C3-D2-N、SWG-VH-3C4-D2-N

SWG-VH-3C2-R2-N、SWG-VH-3C3-R2-N、SWG-VH-3C4-R2-N

SWG-VH-3C2-R1-N、SWG-VH-3C3-R1-N、SWG-VH-3C4-R1-N

二、压力控制阀（DG/DT、BSG/BST 溢流阀）

直动远程调压阀 DG / DT

DG-01-B、DG-01-C、DG-01-H

DT-01-B、DT-01-C、DT-01-H

后缀释义：B=0.7\7MPa、C=3.5\14MPa、H=7~25MPa

电磁溢流阀 BSG（板式）

BSG-03-B-2P、BSG-03-C-2P、BSG-03-H-2P

BSG-03-B-3P、BSG-03-C-3P、BSG-03-H-3P

BSG-06-B-2P、BSG-06-C-2P、BSG-06-H-2P

BSG-10-H-3P

先导溢流阀 BST

BST-03-B、BST-03-C、BST-03-H

BST-06-B、BST-06-C、BST-06-H

三、全系列叠加阀

1. 叠加式溢流阀 MR

MR-02-A-1、MR-02-A-2、MR-02-A-3

MR-02-B-1、MR-02-B-2、MR-02-B-3

MR-02-P-1、MR-02-P-2、MR-02-P-3

MR-03-A-1/2/3、MR-03-B-1/2/3、MR-03-P-1/2/3

2. 叠加式单向阀 MPC

MPC-02-A、MPC-02-B、MPC-02-W

MPC-03-A、MPC-03-B、MPC-03-W

3. 叠加式单向节流阀 MTC

MTC-02-A、MTC-02-B、MTC-02-W

MTC-03-A、MTC-03-B、MTC-03-W

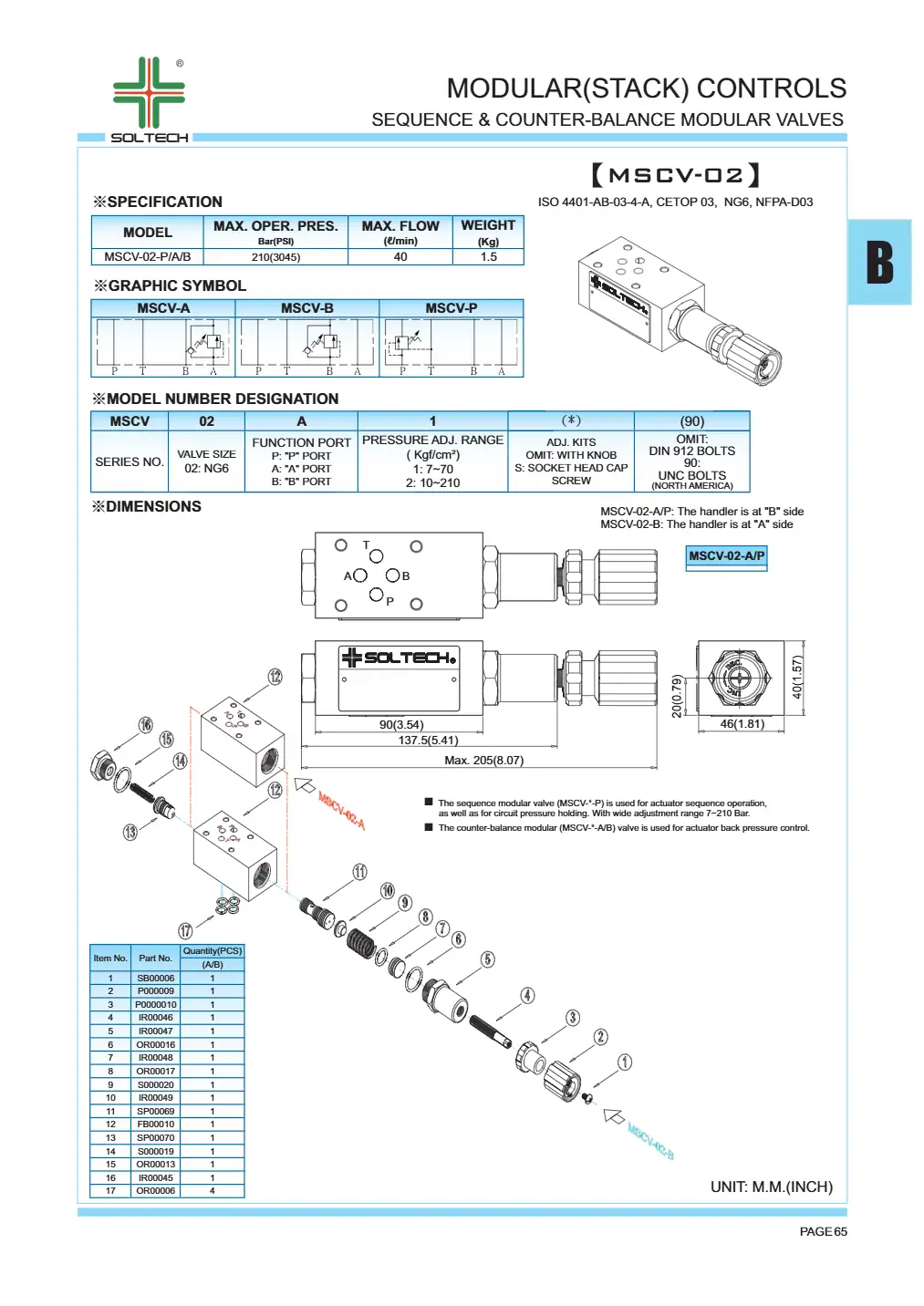

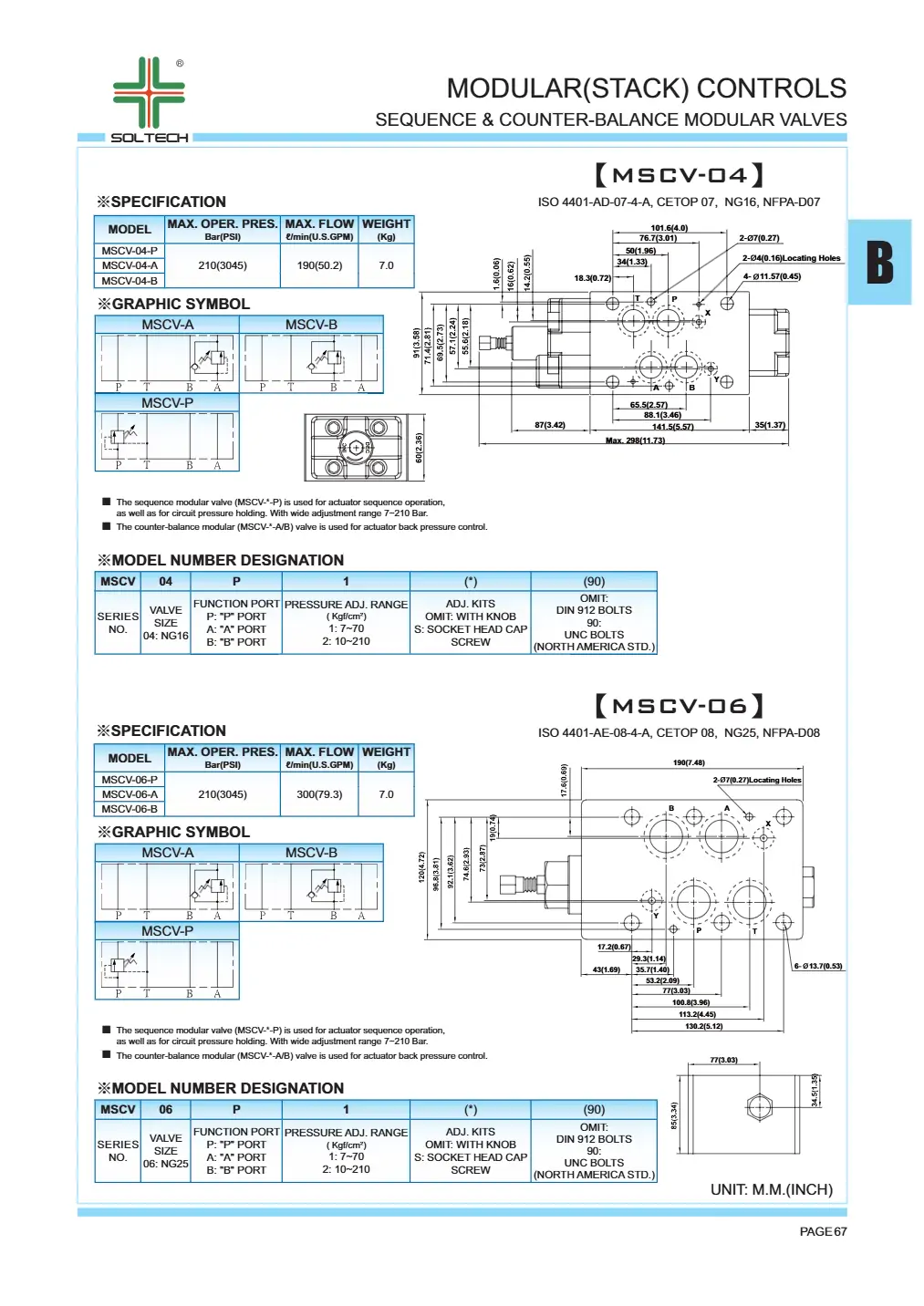

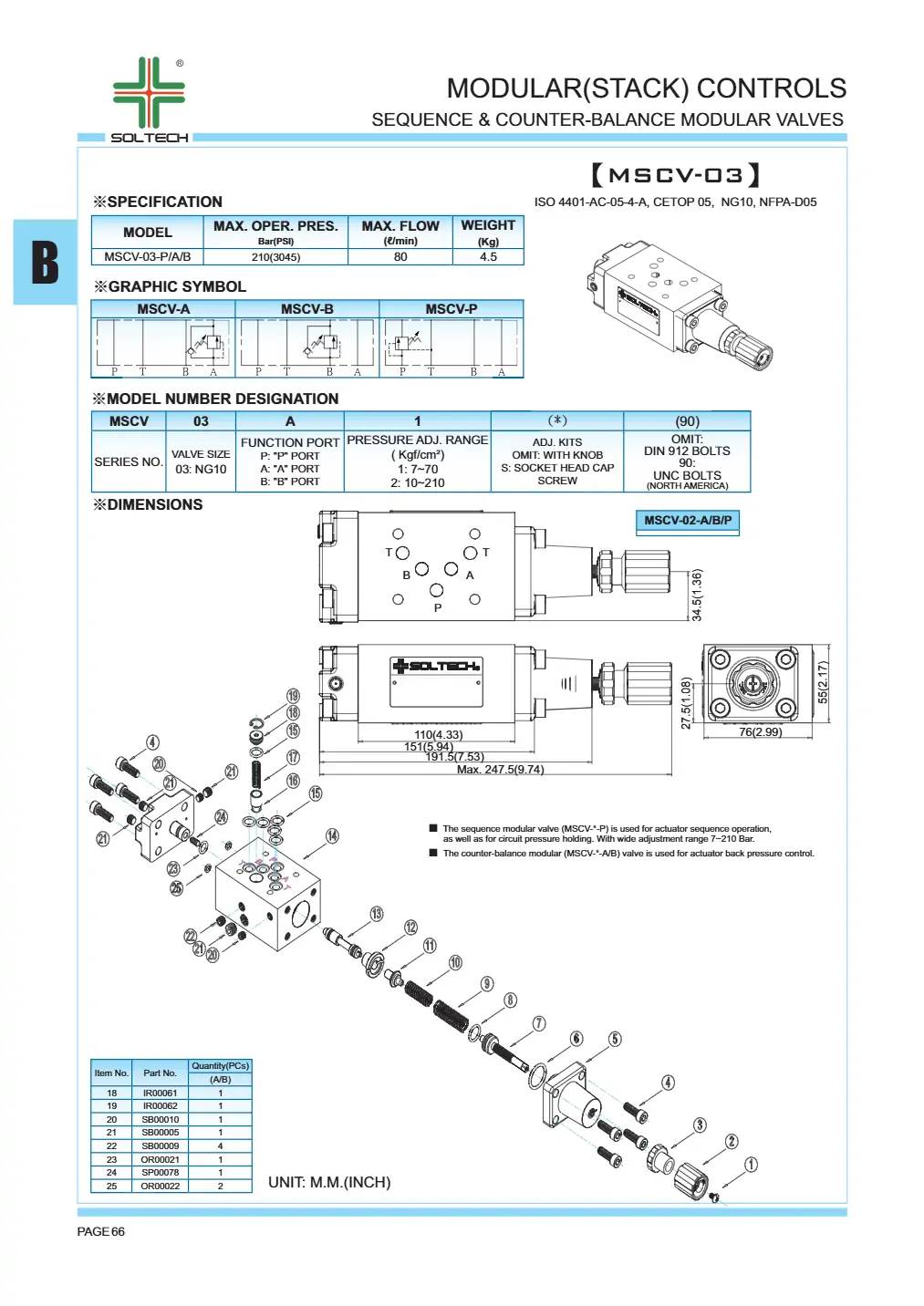

4. 叠加式抗衡阀 MSCV（平衡阀）

MSCV-02-A、MSCV-02-B

MSCV-04-A、MSCV-04-B

MSCV-06-A、MSCV-06-B

5. 叠加式减压阀 MBR

MBR-02-P、MBR-03-P

四、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、变量柱塞泵 PV 系列

PV016-A1-R、PV016-A2-R、PV016-A3-R、PV016-A4-R

PV020-A1-R、PV020-A2-R、PV020-A3-R、PV020-A4-R

PV023-A1-R、PV023-A2-R、PV023-A3-R、PV023-A4-R

PV270-A1-R、PV270-A2-R、PV270-A3-R

六、管式单向阀 / 节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

七、型号后缀通用说明

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. N：标准出线；R1/R2：液控外控油口规格

3. B/C/H：调压压力段

4. 02=6 通径，03=10 通径，04=16 通径，06=25 通径

5. A/B/W：叠加阀油口对应 P/A/B 油路

成套适配说明：符合ISO4401-03标准NG6（02通径）板式二位二通常闭型电磁换向阀，属于02通径小型直动湿式阀，和DSG-02系列所有叠加阀、底座、M6螺栓、密封垫片百分百通用互换。区别于三位四通DSG阀，仅单油路通断控制，多用于油路卸荷、保压切断、先导油路开关；AC110V交流湿式线圈，适配国内非标工控供电，抗线路压降能力优于DC24V，全文剔除全部品牌信息，参数、安装扭力和02通径全系阀统一对标。

一、型号逐位通用释义

• SWG：二位二通直动湿式电磁换向阀，单头电磁铁、单侧复位弹簧，仅控制单条油路通断；区别于DSG二位/三位四通阀，无双向油缸控制能力，专用于先导油路、溢流阀远程卸荷支路
• 02：公称通径NG6，标准四孔叠加安装孔位，额定通流35L/min，匹配所有02通径叠加阀堆叠，叠加层数上限5层
• 2B2：二位二通阀芯机能（行业固定代号） 断电常态：P口封闭、油路切断（常闭），油液无法流通，系统保压线圈得电：P-T油路全开导通，油路直接卸荷泄压
• AC110：交流工频线圈，额定输入AC110V/50Hz，电压波动允许±10%（99V~121V）；无内置续流二极管，依靠线圈涡流灭弧，和DC线圈接线、过载逻辑完全不互通
• 隐藏默认后缀：标准导线直出式接线、湿式电磁铁、IP65防护；NBR丁腈密封，油温-20~70℃；内置内泄结构，无需外接独立外泄油管
• 选型红线：严禁和2B3常开阀芯混用，2B2断电保压、得电卸荷，2B3逻辑完全相反；AC110线圈禁止接入AC220V/DC24V，会瞬间烧毁线圈；交流湿式线圈**禁止长时间连续通电**，极限连续通电时长5分钟，超时线圈过热碳化。

二、液压/电气/安装额定参数（02通径统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa；T口允许最大背压≤6MPa，背压超标会导致弹簧复位失效、断电无法封油
• 流量参数：额定稳定通流35L/min，瞬时峰值40L/min；额定流量下油路压降0.32MPa；断电常闭状态静态内泄≤8ml/min，保压密封性优于普通管式单向阀
• 电气线圈参数（AC110V）：单线圈额定视在功率42VA，启动吸合电流1.2A，保持电流0.45A；线圈绝缘等级H级，耐温上限150℃；无反向电动势，无需外接灭弧元件，不击穿继电器触点
• 换向响应指标：得电开启响应29ms，断电弹簧复位32ms；最高允许换向频次90次/分钟，低于直流线圈，不适合高频往复切换
• 安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一扭力13±1N·m，和DSG-02、MTCV-02W扭力完全一致；叠加密封垫片为一次性耗材，拆装必须更换，光滑面贴合阀体
• 介质与清洁度：适配VG32/VG46抗磨液压油，最优油温30~55℃；油液清洁度NAS8级，配套25μm回油滤芯，阀芯配合间隙仅3μm，细微杂质极易造成卡阀
• 噪音参数：湿式结构运行噪音≤54dB，远低于干式交流电磁阀，耐受车间油雾、潮湿粉尘环境

三、2B2常闭油路完整动作逻辑

1、线圈断电（常态保压）

单侧复位弹簧推动阀芯处于下位，阀芯台肩封堵P口进油通道，P、T油路完全隔断。上游油压无法向下流通，常用于溢流阀远程控制口封堵、油缸保压回路泄压封堵，维持系统原有压力不泄漏。

2、线圈得电（油路卸荷）

交流电磁铁产生电磁推力克服弹簧弹力，推动阀芯上行，P口与T口油路完全直通。上游高压油直接通过阀体回流油箱，支路快速卸荷，多用于液压站待机远程卸荷、夹具快速泄压松夹。

3、断电复位

线圈断电电磁力消失，单侧弹簧快速推动阀芯复位，重新切断P-T油路，系统恢复保压状态；复位依靠机械弹簧，不受油压方向影响。

四、SWG-02二位二通全系阀芯横向对比

五、AC110V接线与现场调试步骤

1. 接线规范：双芯导线零火不分极性，交流线圈无需区分正负极；线路线径不低于1.0mm²，线路压降控制在5V以内，避免吸力不足卡阀
2. 机械核验：断电按压阀体顶部手动应急顶杆，测试阀芯往复顺畅，排查出厂装配油泥卡滞
3. 油路排气：空载通断换向20次，排空阀芯内部密闭空气，消除泄压卡顿、压力回弹
4. 通电时长管控：单次通电最长不超过4分钟，间隔2分钟再二次通电，防止线圈过热烧毁
5. 密封性复检：断电保压30分钟，支路压降≤0.18MPa为合格，压降超标说明阀芯密封拉伤

六、AC交流线圈独有高频故障排查

• 线圈异响震动、吸力不足：供电电压偏低、线路虚接；紧固接线端子，复测输入端电压，补足线路压降
• 断电后油路无法闭合保压：弹簧疲劳弹力衰减、阀芯粘附油泥；酒精清洗阀芯，更换同规格复位弹簧
• 短时通电线圈快速发烫：通电超时、阀芯卡滞导致电磁铁过载；清理阀芯杂质，严格控制单次通电时长
• 阀体结合面渗油：叠加垫片重复使用、扭力不均；更换一次性密封垫片，对角二次复紧扭力
• 潮湿环境接线端漏电：接线端密封胶圈老化；更换防水胶圈，接线口朝下安装避免积水

七、安装维保硬性禁忌

• 线圈混用禁忌：AC110、AC220、DC24线圈外观完全一致，内部绕组不可互换，随意更换直接烧毁电路
• 通电时长禁忌：严禁24小时连续通电，交流湿式线圈无持续散热能力，会永久性绝缘击穿
• 背压禁忌：T口背压超过6MPa，会抵消弹簧复位力，出现断电无法封油、油路内泄
• 油品禁忌：禁止混入乳化变质液压油，油泥极易卡死二位二通短行程阀芯，维修率远高于四通阀
• 维保周期：每1800小时清洗阀芯；每3500小时更换垫片、接线端密封圈，和02通径阀同步维保
