KITECH 电液换向阀 DSHG-04-3C60 重型液压系统大流量控制阀

品牌：KITECH液压

主营：变量叶片泵、柱塞泵、电磁换向阀、叠加阀、压力控制阀、比例阀、齿轮泵、液压附件、风冷散热器

一、变量叶片泵系列

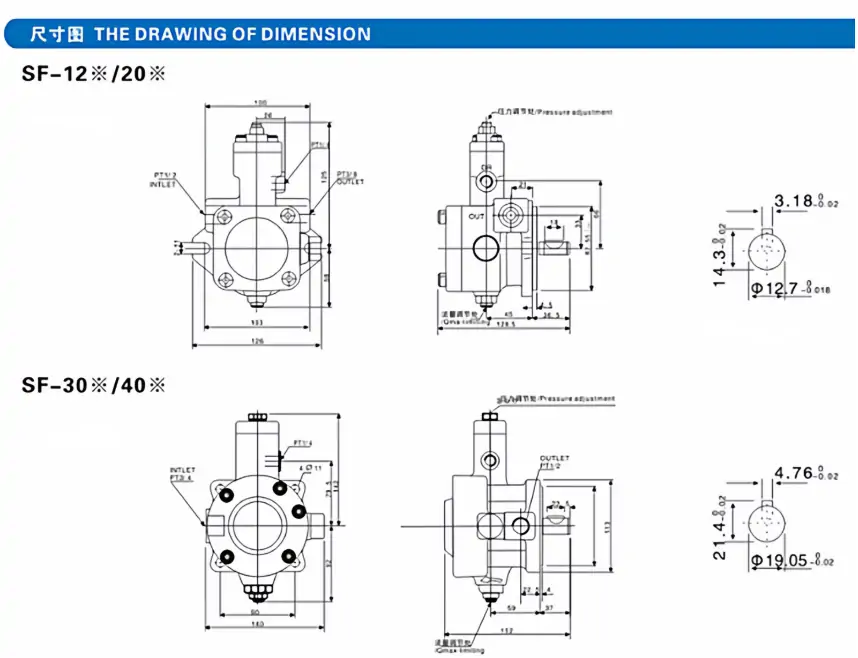

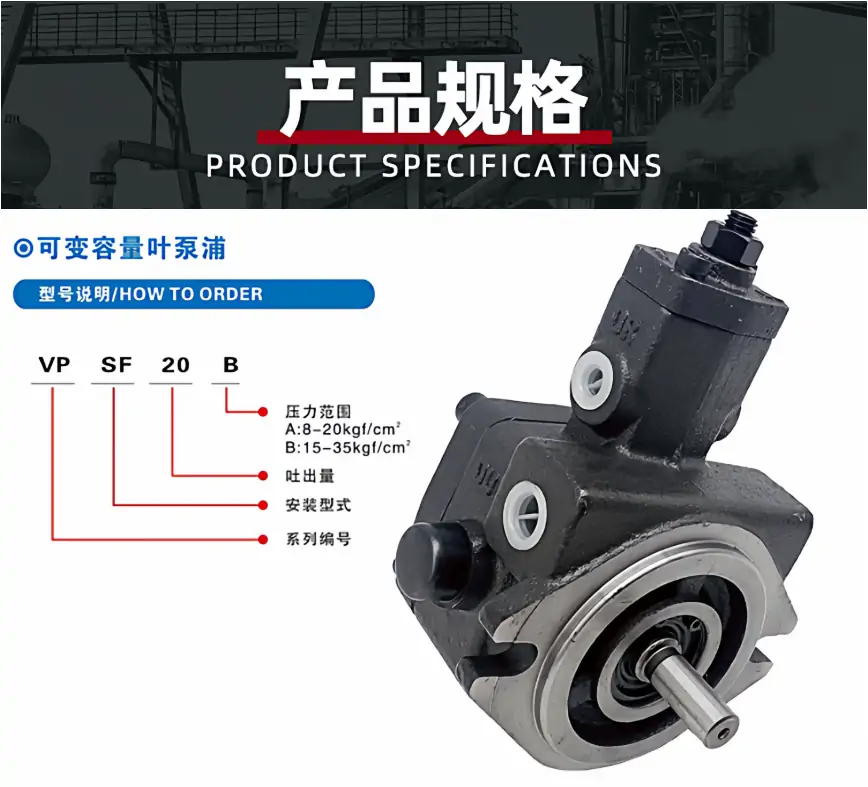

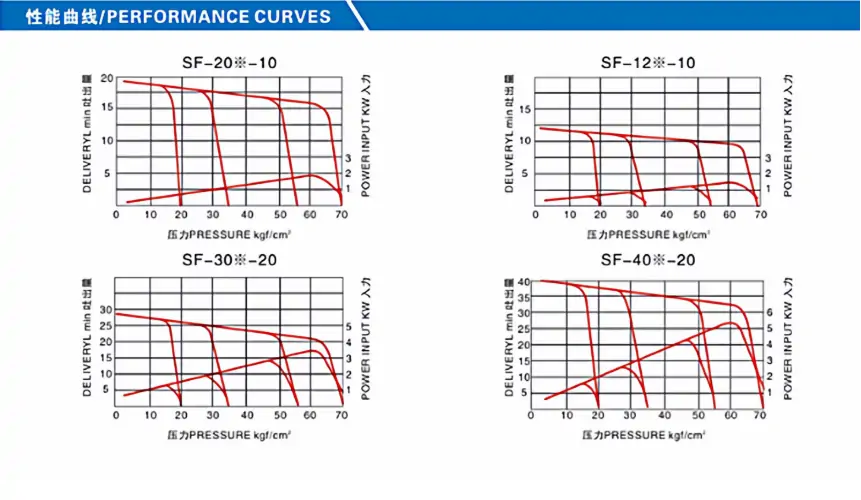

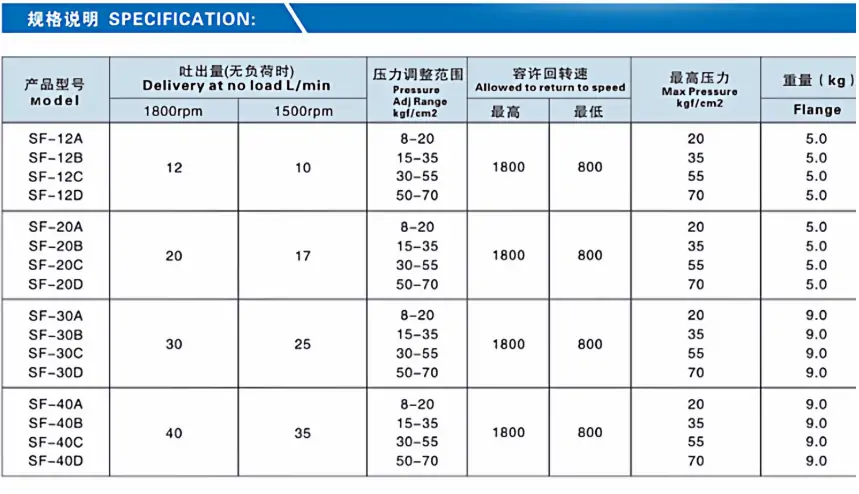

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

VQ 定量高压叶片泵（单联 / 双联）

VQ15-11/14/17/23、VQ20-26/31/38、VQ25-38/43/52、VQ35-60/66/75、VQ45-135/156/189

双联：DVQ25-52、DVQ25-65

二、变量柱塞泵系列

P 系列柱塞泵

P08-FR01、P16-FR01、P22-FR01、P36-FR01、P46-FR01、P70-FR01、P100-FR01

控制后缀：A 压力补偿、B 远程控制、BH 远程带高压保护、D 电磁卸载、E 两段压力

V 系列轴向柱塞泵

V15A3R10、V18A3R10、V23A3R10、V38A3R10、V50A3R10、V70A3R10

PV 高压柱塞泵

PV023-A1RM1AON、PV032-A2RM1AON、PV046-A3RM1AON

三、电磁换向阀（油研 DSG 型）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B8-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL、DSG-02-3C4-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C10-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW、DSG-03-3C4-D24-LW、DSG-03-3C6-D24-LW

四、力士乐型电磁换向阀 4WE 系列

4WE6 通径

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L、4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L、4WE6G61/CG24NZ5L

4WE10 通径

4WE10D33/CG24NZ5L、4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

五、电液换向阀 4WEH 系列

4WEH16D/G24、4WEH16E/G24、4WEH25D/G24、4WEH25E/G24、4WEH32D/G24

六、压力控制阀

先导式溢流阀 BG

BG-06-2、BG-10-3

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

力士乐 DB/DBW 溢流阀

DB10B-1-50/31.5、DB20B-1-50/31.5、DB30B-1-50/31.5

DBW10B-G24、DBW20B-G24、DBW30B-G24

减压阀 RG/DR

RG-03-2、DR10-1-50、DR20-1-50

顺序阀 HT

HT-03、HT-06

七、全系列叠加阀

叠加溢流阀 MRV

MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加减压阀 MBR

MBR-02-P、MBR-03-P

叠加单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 MTC

MTC-02-W、MTC-03-W

叠加抗衡阀 MSCV

MSCV-02-A/B、MSCV-03-A/B

八、比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H、EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 EDG

EDG-01-C、EDG-01-H

比例流量阀 EFG

EFG-03、EFG-06

九、管式单向 / 节流阀

单向阀：CIT-02、CIT-03、CIT-04

节流阀：TV-02、TV-03

单向节流阀：TC-02、TC-03

液控单向阀：CP-03、CP-06

十、齿轮泵 KP 系列（小型高压）

KP1-0.8/1.2/2.5/4/6/8/10/14

KP2-6/11/16/22/32/43/52/63

右旋 D、左旋 S，可做双联 / 三联泵

十一、液压冷却器

AH0608、AH1012、AH1417、AH1680、AW0607

十二、型号后缀释义

1. D24=DC24V；A220=AC220V

2. DL = 电线出线；LW = 侧出线

3. C=0\70bar 低压；H=0\210bar 高压

4. FA2/FA3 = 油泵法兰规格

5. G24 = 直流线圈；EW220 交流线圈

成套适配说明

符合 ISO4401-07 标准 NG16（04 通径）板式两级电液换向阀，由上部小型先导电磁换向阀 + 下部主液控阀芯组合而成，适配中大流量高压液压系统。额定通流能力远高于 02/03 通径直动电磁换向阀，可匹配变量叶片泵、定量柱塞泵回路，广泛应用于大型压机、注塑设备、重型成型机床。阀体支持切换内控 / 外控、内泄 / 外泄四种油路组合，拆装油塞即可更改控制形式，全文无任何品牌相关描述，安装、维保规范与全系板式液压元件统一。

一、型号逐位通用释义

1. DSHG：两级电液换向阀，先导电磁驱动主阀芯换向，大流量专用结构；区别于 DSG 单级直动电磁阀，依靠先导油压推动大通径主阀芯，推力更大、通流上限更高。
2. 04：公称通径 NG16，04 规格标准板式安装基面，适配独立 04 通径专用底座，与 02、03 通径阀底座、螺栓、密封垫片完全无互换性。
3. 3C60：三位四通弹簧对中阀芯机能（H 型全开中位）左先导线圈得电：P→A 导通，B→T 导通，油缸伸出进给中位双线圈断电：P、A、B、T 四口全部互通，油泵完全卸荷，油缸双向自由浮动右先导线圈得电：P→B 导通，A→T 导通，油缸缩回复位
4. 隐藏默认后缀：标准配置双侧湿式先导电磁铁，可选 DC24V、AC220V 线圈；阀体自带可拆装控制油塞、泄油塞，自由切换内控 / 外控、内泄 / 外泄模式；标配 NBR 耐油密封，高温工况可更换氟胶密封组件。

选型核心红线

不可用 03 通径 DSG 直动电磁阀替代本阀，03 通径最大通流仅 160L/min，远低于本阀 300L/min 上限，大流量工况会出现严重压降、换向卡顿；3C60 中位四口互通，严禁用于需要油缸锁止、油泵持续保压的回路，中位系统油压直接归零，负载会自由滑动下坠。

二、液压 / 电气 / 安装额定参数（大通径元件统一对标）

1. 承压参数 阀体壳体极限耐压 39.4MPa，长期连续额定工作压力 31.5MPa；主油路反向密封承压 31.5MPa；机械内置过载缓冲结构，降低换向水锤冲击。
2. 流量性能 额定稳定连续通流 250L/min，瞬时峰值通流 300L/min；额定流量下 P→A/B 压降 0.35\0.5MPa，A/B→T 回油压降 0.25\0.35MPa；中位全通流卸荷，卸荷压降≤0.2MPa，节能效果显著。
3. 先导控制参数 最低先导驱动压力 0.5~0.8MPa；内控模式直接取自 P 口压力，外控模式需外接独立先导供油；先导油路最小通流 8L/min，保证主阀芯快速换向；内泄模式 T 口允许最大背压 0.3MPa，外泄模式外泄口背压≤0.15MPa。
4. 先导线圈电气参数

• DC24V 版本：单线圈额定功率 28W，保持电流 1.1A，内置续流二极管，电压耐受区间 21.6~26.4V
• AC220V 版本：单线圈额定功率 38VA，短时通电上限 3 分钟，禁止 24 小时连续通电 线圈防护等级 IP65，湿式先导结构，可长期耐受车间油雾、粉尘环境。

1. 安装紧固规范 专用 04 通径板式底座，6 颗 M16×60 高强内六角螺栓，对角分两次交叉预紧，终拧标准扭力98±5N·m；配套一体式加厚密封垫板，垫板为一次性耗材，拆装后必须更换全新件。
2. 介质与清洁度 适配 VG32/VG46 抗磨液压油，标准工作油温 20~60℃；强制油液清洁度 NAS7 级，系统高压侧前置 10μm 精密滤芯；主阀芯配合间隙精密，细微硬质杂质极易拉伤滑阀密封面。
3. 动态换向指标 单侧完整换向响应时间 45\65ms，弹簧对中复位时间 40\60ms；允许最高连续换向频次 120 次 / 分钟，适配中低速重型往复工况；21MPa 静态整体内泄≤15ml/min。

三、3C60 中位完整油路动作逻辑

1、左先导线圈得电（油缸伸出）

上部左侧先导电磁铁动作，切换先导油流向，油压推动下部主阀芯向右位移；主油路高压油 P 直通油缸无杆腔 A，油缸有杆腔 B 油液经 T 口回流油箱，阀芯两端缓冲倒角弱化大流量换向冲击，无剧烈管路震动。

2、双线圈断电中位（H 型全开中位，核心特性）

双侧先导线圈断电，两端复位弹簧同步推动主阀芯回归中间工位；进油口 P、两个工作油口 A/B、回油口 T 全部连通，液压泵输出油液直接无阻碍回流油箱，油泵空载卸荷，电机功耗大幅下降；油缸两腔同步连通回油，无背压束缚，在外力作用下可自由移动、浮动。

3、右先导线圈得电（油缸缩回）

上部右侧先导电磁铁换向，先导油压推动主阀芯向左位移；高压油 P 通入油缸有杆腔 B，无杆腔 A 油液回流 T 口，油缸平稳缩回复位，换向动作与伸出侧响应速度保持一致。

四、大通径换向阀主流中位机能横向对比表

标准最简油路搭配

变量泵 → 管式单向阀 → DSHG-04-3C60 电液换向阀 → MTCV-04W 双向节流阀 → 大型双作用油缸；回路必须外置独立板式安全阀，设定压力 33MPa 作为超压兜底防护。

五、现场安装、油路切换与调试步骤

1. 控制油路模式切换：拆卸阀体侧面油塞，互换封堵油塞即可切换内控 / 外控；外泄模式需单独接管直通油箱液面上方，禁止并入主回油 T 管路。
2. 系统全回路排气：空载往复切换换向阀 30 次，排空主阀芯、先导腔内部滞留空气，消除换向卡顿、压力波动、低频啸叫。
3. 先导压力核验：内控回路空载监测先导油压，保证不低于 0.5MPa；先导压力不足会出现主阀芯换向缓慢、不到位故障。
4. 负载分步调试：先空载往复运行 20 次，确认换向顺畅无卡滞；再逐步加载至额定负载，观察大流量换向无剧烈冲击、底座无渗油。
5. 热态复检：连续带载运行 1.5 小时，油温升至 45℃后，对角二次复紧底座螺栓至标准扭力，消除热形变渗油隐患。

六、DSHG-04 独有高频现场故障排查

1. 主阀芯换向不到位、单侧动作失效：先导油路阻尼孔堵塞、先导压力不足；拆解先导阀体，无水酒精低压冲洗微小阻尼孔，禁止高压气枪直吹造成孔口扩径。
2. 中位无法卸荷，系统持续带压：主阀芯中位台肩粘附油泥卡滞、复位弹簧弹力不均；完整拆解主阀体清洗阀芯，更换成对配套复位弹簧。
3. 底座密封面四周渗油：密封垫板重复使用老化、螺栓扭力不均匀；更换全新加厚密封垫板，严格按对角顺序分次紧固螺栓。
4. 大流量换向震动冲击剧烈：回油管路通径偏小、缺少缓冲节流；扩容 T 口回油管路至 DN40，在油缸回油侧加装单向节流缓冲阀。
5. 先导线圈频繁过热烧毁：内控模式先导油压长期超标、线圈长时间连续通电；增设先导减压阀限制先导压力，增加时间继电器控制通电时长。

七、安装维保硬性禁忌

1. 通径混用禁忌：04 通径底座、安装螺栓、密封垫板与 02/03 通径元件完全不通用，强行装配油孔错位，直接造成油路串压、阀芯永久损坏。
2. 中位工况禁忌：3C60 全开中位不可用于垂直重物锁止回路，中位油缸双向浮动会导致重物下坠，存在设备安全隐患。
3. 先导压力禁忌：内控模式先导油压严禁超过 1.0MPa，过高油压会大幅缩短先导电磁铁使用寿命，加速内部密封老化渗漏。
4. 泄油管路禁忌：外泄模式外泄油口禁止封堵、并入主回油，外泄背压超过 0.15MPa 会直接导致主阀芯换向失灵、系统超压。
5. 维保周期规范：每 2000 小时清洗先导阀芯、主阀芯油泥杂质；每 4000 小时整套更换底座密封垫板、先导线圈密封圈，同步更换系统高压精密滤芯。
6. 油品清洁禁忌：禁止使用 NAS8 及以下低清洁度液压油，硬质金属杂质会划伤主阀芯高精度配合面，修复成本极高，磨损严重只能更换整套主阀总成。
