KITECH DSG-02-3C3-DC24V 电磁换向阀 液压站标配油压阀

品牌：KITECH液压

主营：变量叶片泵、柱塞泵、电磁换向阀、叠加阀、压力控制阀、比例阀、齿轮泵、液压附件、风冷散热器

一、变量叶片泵系列

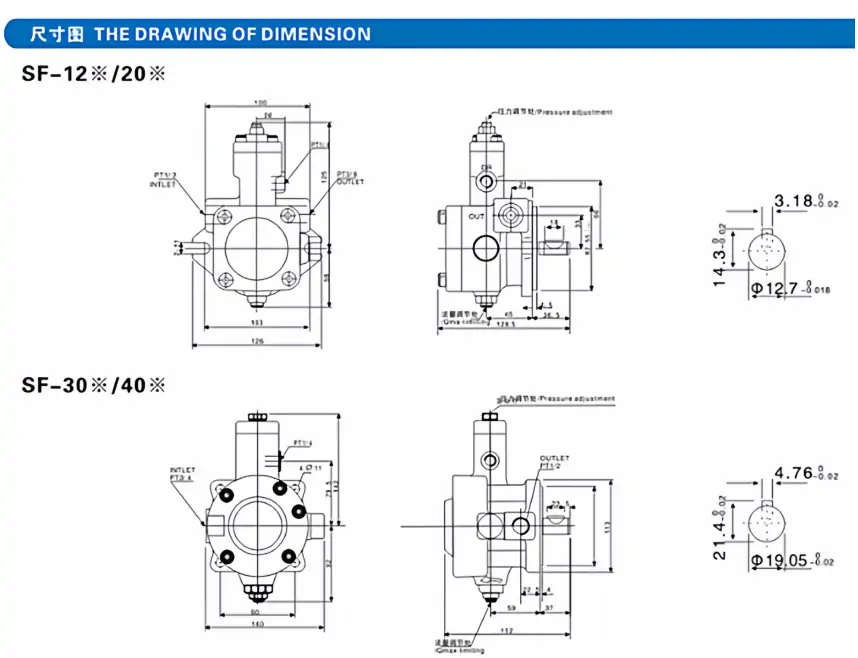

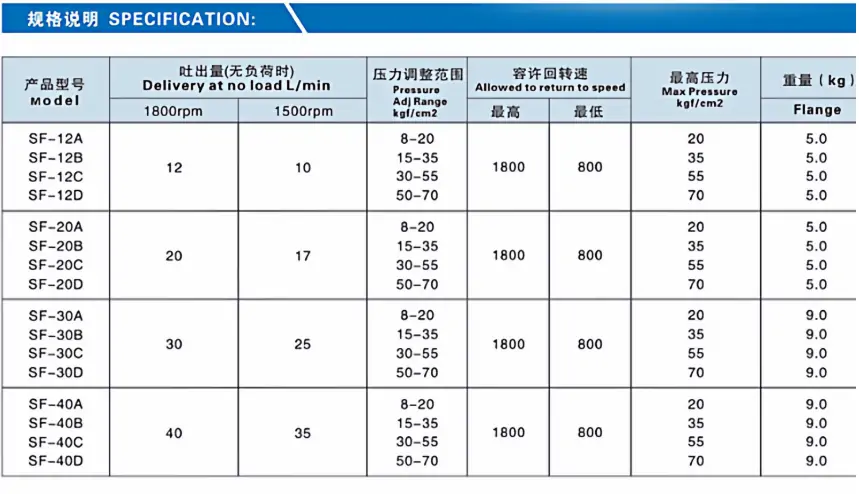

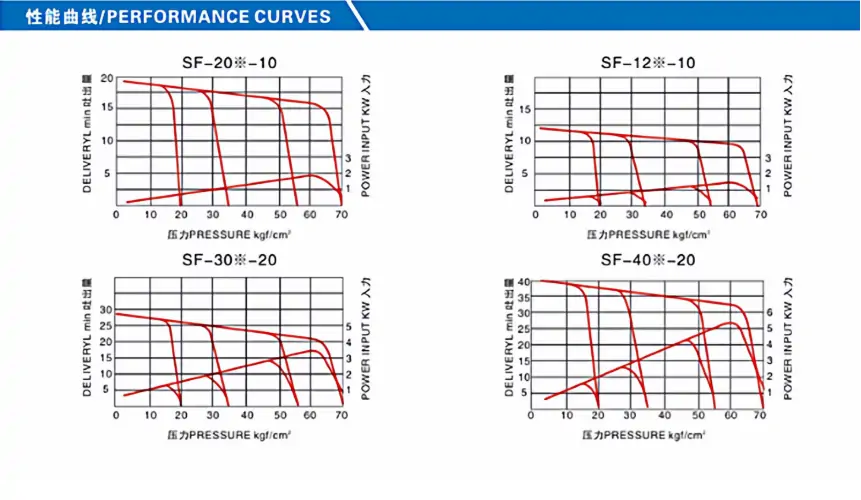

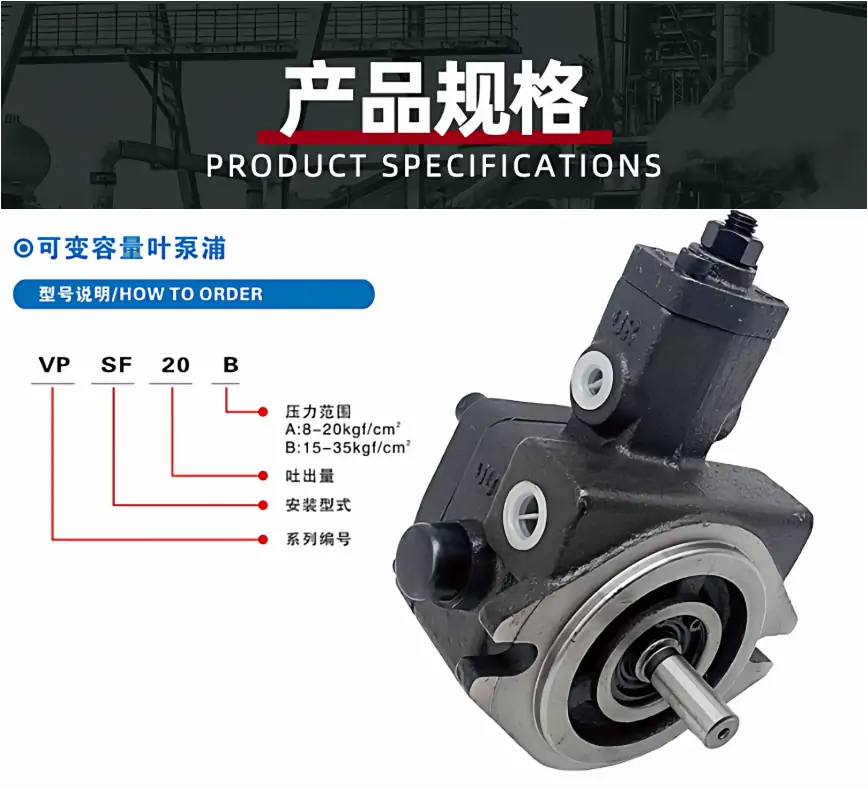

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

VQ 定量高压叶片泵（单联 / 双联）

VQ15-11/14/17/23、VQ20-26/31/38、VQ25-38/43/52、VQ35-60/66/75、VQ45-135/156/189

双联：DVQ25-52、DVQ25-65

二、变量柱塞泵系列

P 系列柱塞泵

P08-FR01、P16-FR01、P22-FR01、P36-FR01、P46-FR01、P70-FR01、P100-FR01

控制后缀：A 压力补偿、B 远程控制、BH 远程带高压保护、D 电磁卸载、E 两段压力

V 系列轴向柱塞泵

V15A3R10、V18A3R10、V23A3R10、V38A3R10、V50A3R10、V70A3R10

PV 高压柱塞泵

PV023-A1RM1AON、PV032-A2RM1AON、PV046-A3RM1AON

三、电磁换向阀（油研 DSG 型）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B8-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL、DSG-02-3C4-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C10-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW、DSG-03-3C4-D24-LW、DSG-03-3C6-D24-LW

四、力士乐型电磁换向阀 4WE 系列

4WE6 通径

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L、4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L、4WE6G61/CG24NZ5L

4WE10 通径

4WE10D33/CG24NZ5L、4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

五、电液换向阀 4WEH 系列

4WEH16D/G24、4WEH16E/G24、4WEH25D/G24、4WEH25E/G24、4WEH32D/G24

六、压力控制阀

先导式溢流阀 BG

BG-06-2、BG-10-3

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

力士乐 DB/DBW 溢流阀

DB10B-1-50/31.5、DB20B-1-50/31.5、DB30B-1-50/31.5

DBW10B-G24、DBW20B-G24、DBW30B-G24

减压阀 RG/DR

RG-03-2、DR10-1-50、DR20-1-50

顺序阀 HT

HT-03、HT-06

七、全系列叠加阀

叠加溢流阀 MRV

MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加减压阀 MBR

MBR-02-P、MBR-03-P

叠加单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 MTC

MTC-02-W、MTC-03-W

叠加抗衡阀 MSCV

MSCV-02-A/B、MSCV-03-A/B

八、比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H、EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 EDG

EDG-01-C、EDG-01-H

比例流量阀 EFG

EFG-03、EFG-06

九、管式单向 / 节流阀

单向阀：CIT-02、CIT-03、CIT-04

节流阀：TV-02、TV-03

单向节流阀：TC-02、TC-03

液控单向阀：CP-03、CP-06

十、齿轮泵 KP 系列（小型高压）

KP1-0.8/1.2/2.5/4/6/8/10/14

KP2-6/11/16/22/32/43/52/63

右旋 D、左旋 S，可做双联 / 三联泵

十一、液压冷却器

AH0608、AH1012、AH1417、AH1680、AW0607

十二、型号后缀释义

1. D24=DC24V；A220=AC220V

2. DL = 电线出线；LW = 侧出线

3. C=0\70bar 低压；H=0\210bar 高压

4. FA2/FA3 = 油泵法兰规格

5. G24 = 直流线圈；EW220 交流线圈

成套适配说明：符合ISO4401-03标准NG6（02通径）板式双侧湿式电磁换向阀，和DSG-02-3C2、MRV-02P、MTCV-02W所有02通径叠加阀底座、M6螺栓、密封垫片100%通用互换。采用弹簧对中、湿式电磁铁、插头直出线结构，直流DC24V线圈抗干扰能力强，适配自动化PLC控制、多电磁信号密集工位。核心差异为3C3中位机能，属于泵卸荷、油缸浮动两用中位，是机床进给、输送带液压回路主流阀款，全文无任何品牌信息，参数与全系02阀完全对标。

一、型号逐位通用释义

• DSG：直动湿式板式电磁换向阀，双侧电磁铁、弹簧自动对中，内置油液散热结构，支持长时间连续通电，区别于4WE干式阀不可长时间通电
• 02：公称通径NG6，标准四孔叠加油路，额定通流40L/min，适配全部02系列叠加阀组堆叠
• 3C3：三位四通专属阀芯机能（重点区分3C2/3C4） 左线圈得电：P→A、B→T（油缸伸出）中位断电：P↔T通流卸荷、A/B双向封闭保压右线圈得电：P→B、A→T（油缸缩回）
• DC24V：线圈供电规格，直流24V内置续流二极管，插头直出线，无需外接灭弧元件；耐受电压波动±10%（21.6-26.4V），适配工业直流稳压电源
• 隐藏默认后缀：默认DL插头出线、湿式电磁铁、NBR密封，防护等级IP65；无外置泄油口，内部内泄汇入T油路，无需外接泄油管
• 选型红线：3C3和3C2极易混用，二者中位逻辑完全相反：3C2中位油缸浮动、油泵保压；3C3中位油泵卸荷、油缸锁止，混用会直接导致设备待机空载过载、油缸下坠；直流线圈严禁接入AC220V，瞬间烧毁线圈且无法维修。

二、液压/电气/安装额定参数（02通径统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa；T口允许最大背压≤7MPa，多路回油合流不会导致阀芯对中偏移
• 流量参数：额定稳定通流40L/min，瞬时峰值45L/min；超过40L/min换向压降飙升、阀芯卡顿；中位P-T通流通径全开，卸荷压降仅0.1MPa，待机节能效果极强
• 电气线圈参数（DC24V）：额定功率28W，静态保持电流1.1A，吸合峰值电流1.3A；线圈耐温上限145℃，支持24h不间断通电；内置续流二极管，消除PLC触点反向电动势击穿故障
• 湿式结构特性：电磁铁浸泡液压油散热，运行噪音≤51dB，低于交流线圈；抗油雾、粉尘、潮湿环境，适配车间恶劣工况
• 安装紧固规范：4颗M6内六角螺栓，对角分两次锁紧，统一扭力13±1N·m，和所有02叠加阀扭力一致；叠加垫片一次性使用，光滑面贴合阀体，禁止复用
• 换向响应指标：单侧换向响应38ms，弹簧对中复位34ms；最大允许换向频次160次/分钟，适配中高频自动化往复动作
• 介质工况：适配VG32/VG46抗磨液压油，油温-20~75℃；油液清洁度NAS8级，配套25μm回油滤芯，避免细小杂质拉伤阀芯配合面

三、3C3中位油路完整动作逻辑（独有特性）

1、左线圈得电（油缸伸出）

左侧电磁铁推动阀芯右移，高压油P直通A腔，油缸B腔油液回流T口，油缸平稳伸出；阀芯两端缓冲倒角弱化换向冲击，无管路水锤异响。

2、双线圈断电中位（核心工况）

双侧弹簧推动阀芯对中，油泵P口直接连通回油T口，油泵空载卸荷，电机待机功耗降低60%；同时A、B两个工作油口完全封闭，油缸双向锁止，不会受外力移动、下坠。该机能完美解决设备长时间待机发热、电机过载问题。

3、右线圈得电（油缸缩回）

右侧电磁铁推动阀芯左移，高压油P直通B腔，油缸A腔油液回流T口，油缸平稳缩回，油路换向同步性和伸出侧一致。

四、02通径主流三位机能横向对比

五、DC24V插头接线与现场调试步骤

1. 接线规范：标准三芯航空插头，棕线正极、蓝线负极、黄绿地线，严格区分正负极，反接不会烧毁线圈但续流二极管失效，易击穿PLC输出点
2. 断电核验：断电按压阀体两侧手动应急顶杆，测试阀芯机械换向，排查出厂阀芯卡滞
3. 空载排气：空载往复换向25次，排空阀体内部空气，消除中位轻微窜动、压力抖动
4. 中位核验：断电后观测系统压力表，油压快速归零即为P-T正常卸荷；油压不下落说明阀芯对中不到位
5. 温升核验：连续通电4小时，线圈外壳温升≤30℃为合格，远超交流线圈稳定性

六、直流线圈独有高频故障排查

• 线圈频繁烧毁：电源电压波动超标、地线未接地；加装直流稳压电源，完善阀体接地，消除感应电
• 断电后油缸微动：中位阀芯轻微偏位、弹簧弹力不均；清洗阀芯油泥，更换成对复位弹簧
• 中位油泵不卸荷：P-T节流油道堵塞；酒精冲洗内部中位油道，禁止硬质工具捅戳
• 插头渗水短路：插头密封圈老化；更换防水胶圈，插头朝下安装避免积水
• 换向速度变慢：电源压降过大，线路线径过细；主线选用1.5mm²铜线，压降控制在0.8V以内

七、安装维保硬性禁忌

• 线圈混用禁忌：DC24V湿式线圈和AC220V、干式线圈完全不通用，外形一致内部油路不同，互换直接烧毁电路
• 工况禁忌：3C3严禁用于需要油泵持续保压的回路，中位自动卸荷会导致系统压力直接归零
• 背压禁忌：T口背压严禁超过7MPa，背压超标会导致阀芯无法对中，油缸随机微动
• 维保周期：每1800小时清洗阀芯油泥；3500小时更换底座垫片、插头密封圈，同步02通径阀统一维保时间
• 接线禁忌：禁止剪断内置续流二极管，拆除后会反向击穿PLC晶体管输出端口
