KEET叠加式液控单向阀MPW/MPB/ MPCV-02W/B/A/03W/A/B 液压锁 保压阀

品牌：KEET

主营：电磁换向阀、压力控制阀、叠加阀、比例阀、力士乐型阀、油研型阀、叶片泵、液压附件

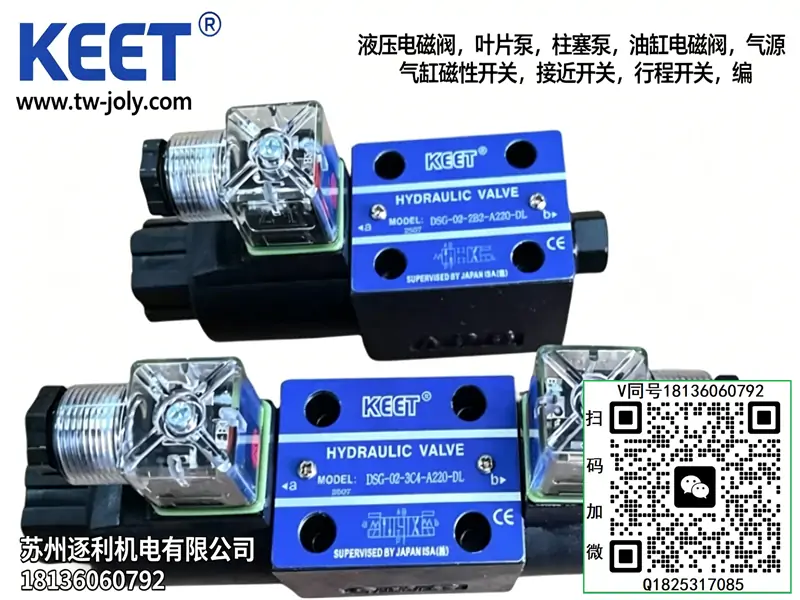

一、电磁换向阀 DSG 系列

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B3-A220-DL

DSG-02-2B8-D24-DL、DSG-02-2B8-A220-DL

DSG-02-2B2B-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL

DSG-02-3C4-D24-DL、DSG-02-3C5-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C7-D24-DL

DSG-02-3C8-D24-DL、DSG-02-3C9-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW

DSG-03-3C3-D24-LW、DSG-03-3C4-D24-LW

DSG-03-3C6-D24-LW、DSG-03-3C10-D24-LW

二、鞋机专用电磁换向阀 SWH / DFB 系列

DFB-02-2B2-D24-10、DFB-02-3C2-D24-10

SWH-G03-2B2-D24-20、SWH-G03-3C4-D24-20

三、电磁换向阀 4WE 系列

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L

4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L

4WE6G61/CG24NZ5L、4WE10D33/CG24NZ5L

4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

手电一体款：

YJ-DL-4WE6D/G12、YJ-DL-4WE6E/G12

YJ-DL-4WE6G/G12、YJ-DL-4WE6H/G12、YJ-DL-4WE6J/G12

四、压力控制阀（溢流 / 电磁溢流 / 减压阀）

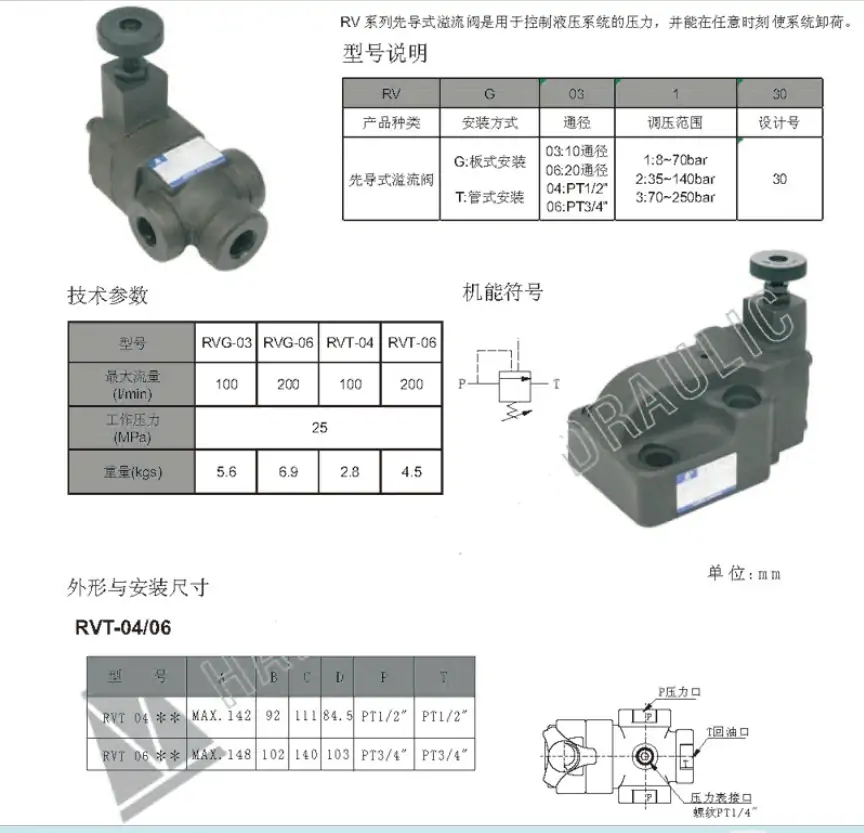

1. 管式先导溢流阀 RV / RVT 系列

RV-03T、RV-04T、RV-06T

RV-03G、RV-04G、RV-06G

RVT-G03-2、RVT-G04-2、RVT-G06-2

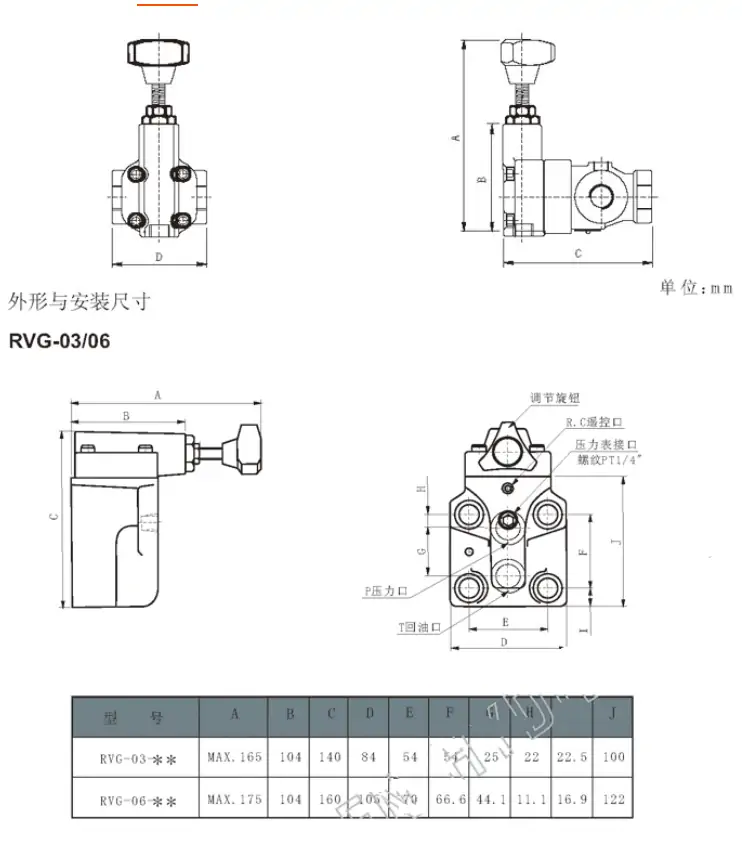

RVG-03、RVG-04、RVG-06

2. 板式电磁溢流阀 DBW 系列

DBW10B-315/G24NZ5L、DBW20B-315/G24NZ5L

DBW30B-315/G24NZ5L

3. 油研型电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

五、叠加阀全系列

叠加式溢流阀 MBP / MRV

MBP-01、MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加式减压阀 MBR

MBR-02-P、MBR-03-P

叠加式单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 Z2FS

Z2FS-6、Z2FS-10

六、电液比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H

EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 BYMD、EDG

BYMD-01、EDG-01-C/H

比例流量阀 EFG

EFG-03、EFG-06

七、单向阀、节流阀、液控单向阀

1. 管式单向阀：CIT-02、CIT-03、CIT-04

2. 单向节流阀：TC-02、TC-03

3. 节流阀：TV-02、TV-03

4. 液控单向阀：CP-03、CP-06

八、变量叶片泵 VP / HVP 系列

VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

HVP-30-FA2、HVP-40-FA3、HVP-54-FA3

九、型号后缀说明

1. D24：DC24V 线圈；A220：AC220V 线圈

2. DL：电线出线；LW：侧出线；20/10：插式接线盒

3. C：低压 0\70bar；H：高压 0\210bar

4. G02/03：通径规格；P/A/B/W：叠加阀油口

成套适配说明：符合ISO4401-05标准NG10（03通径）叠加式双向液控单向阀，可与EFBG-03、DSG-03、MTCV-03全系03通径叠加阀、板式阀底座通用，安装孔距、密封垫片、紧固螺栓完全互通。阀体内置A、B腔独立锥面液控单向结构，属于油路双向保压锁止元件，专门解决垂直油缸自重下坠、负载保压内泄问题，区别于普通单向阀，依靠外部先导油压解锁，断电、失压后自动闭环锁死，安全冗余更高，全程无任何品牌信息，全部采用行业通用国标参数。

一、型号逐位通用释义

• MP：叠加式液控单向阀（叠加先导控制单向阀），锥阀硬密封结构，零静态内泄，区别于滑阀式MPCV系列
• W：双向控制代号，代表A、B两个工作油口均可独立液控解锁，双向锁止保压；衍生MPA-03（仅A腔锁止）、MPB-03（仅B腔锁止）两款单向锁止型号
• 03：公称通径NG10（03通径），四孔标准叠加油路，匹配所有03通径叠加阀组
• 隐藏默认后缀：市面裸阀默认省略尾缀，标准版本-20，锥面渗氮硬化处理；密封分为NBR常温版（-20~70℃）、氟胶高温版（-20~90℃）；单向开启固定弹簧压力0.2MPa
• 选型红线：禁止和MPCV叠加节流单向阀混用替代。MPW为纯锥面硬密封，静态内泄趋近于0，适合长时间保压；MPCV存在微小滑阀内泄，无法用于超过30分钟保压工况；且二者先导控制油路走向不同，直接堆叠会导致解锁失效。

二、液压/安装额定参数（03通径全系统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力25MPa；A/B腔双向反向密封承压25MPa，无压力偏移渗漏
• 流量参数：额定稳定通流70L/min，瞬时峰值80L/min；超过70L/min会出现锥阀开启冲击异响、局部压降超标；正向自由流通压降仅0.12MPa
• 先导解锁参数：内置内部先导取油，无需外接先导油管；最低解锁先导压力≥系统主压力10%，空载最低解锁压力0.25MPa；先导控制响应时间22ms
• 泄油结构：内置内泄结构，先导泄漏油汇入阀体内部T回油通道，无需外接独立Y泄油管，T口允许背压≤1.0MPa
• 安装紧固规范：03通径通用叠加底座，4颗M12×45内六角高强螺栓，对角分两次预紧，终拧标准扭力52±3N·m，和EFBG-03、DSG-03扭力完全统一；叠加垫片为一次性超薄金属复合垫片，禁止重复复用
• 堆叠限制：单组叠加模块总堆叠层数≤5层，层数过多会导致底座平面形变，叠加面渗油
• 介质工况：适配VG32/VG46抗磨矿物液压油，油温区间-20~75℃；油液清洁度要求NAS7级，需配置10μm高压滤芯，硬质杂质会直接划伤锥面密封
• 静态内泄指标：额定压力下24小时保压压降≤0.15MPa，满足模具、垂直油缸长时间保压需求

三、双向油路完整动作逻辑（W型专属）

1、油缸伸出（P→A供油）

P口高压油进入A腔油路，直接顶开A腔单向锥阀，油液直通油缸无杆腔；同时内部先导油路泄压，B腔单向锥阀保持闭合，B腔封闭保压。换向阀切换至缩回工位时，B口先导油压推动内部顶杆，强制顶开A腔锥阀，A腔油液可反向回流解锁。

2、油缸缩回（P→B供油）

P口高压油顶开B腔单向锥阀，油液直通油缸有杆腔；A腔单向锥阀闭合锁止，维持无杆腔压力。依靠A口先导油压即可反向解锁B腔油路，实现双向互相先导解锁。

3、换向阀中位（保压锁止）

换向阀中位断电，系统先导油压归零，A、B两侧单向锥阀在弹簧+负载背压双重作用下压紧密封锥面，双向油路彻底锁死。即便油泵卸荷、管路压力波动，油缸也不会出现位移、下坠，完全隔绝负载反向窜油。

四、MP-03全系液控单向阀横向对比

五、现场调试与排气步骤

1. 泄压排气：系统完全空载泄压，往复切换换向阀20次，排空阀体先导腔内部空气，空气残留会导致解锁卡顿、油缸抖动
2. 解锁压力核验：空载测试双向换向，确认换向切换无延时、无卡滞；若解锁迟缓，检查先导油路节流孔是否堵塞
3. 保压测试：油缸举升至中位，换向阀切中位断电，静置30分钟，监测压力表压降，压降超标即为锥面密封损伤
4. 叠加面复检：油温升至45℃后，二次对角复紧螺栓至标准扭力，消除热形变渗油隐患

六、高频现场故障排查（03通径独有）

• 垂直油缸断电缓慢下坠：A/B腔锥面粘附油泥、密封面拉伤；无水酒精低压冲洗锥面，禁止砂纸打磨，拉伤后只能更换阀体
• 换向切换无法解锁：内部先导微小阻尼孔堵塞、先导压力不足；拆解清洗φ0.7先导阻尼孔，清理系统滤芯杂质
• 叠加结合面渗油：垫片装反、扭力不均；垫片金属面朝向底座，橡胶面朝向阀体，严格对角紧固
• 油缸换向冲击抖动：先导解锁过快；前端搭配双向节流阀，微调回油节流，缓冲解锁冲击

七、安装维保硬性禁忌

• 通径混用禁忌：03通径垫片、螺栓、底座和02通径完全不通用，强行装配油孔错位，直接导致油路串压锁止失效
• 工况禁忌：禁止用于持续脉动冲击负载，高频冲击会加速锥面疲劳磨损，缩短保压寿命
• 维保禁忌：叠加垫片严禁二次使用，挤压形变后密封失效；每3000小时更换叠加垫片、检查锥面密封，每1500小时清洗先导阻尼孔
• 背压禁忌：T回油背压严禁超过1MPa，背压超标会干扰内部先导泄压，造成随机误解锁
