KEET叠加节流阀MTCV-02W MTC-02W-X MSW-01-X-50 MT-02W-K-I-30

品牌：KEET

主营：电磁换向阀、压力控制阀、叠加阀、比例阀、力士乐型阀、油研型阀、叶片泵、液压附件

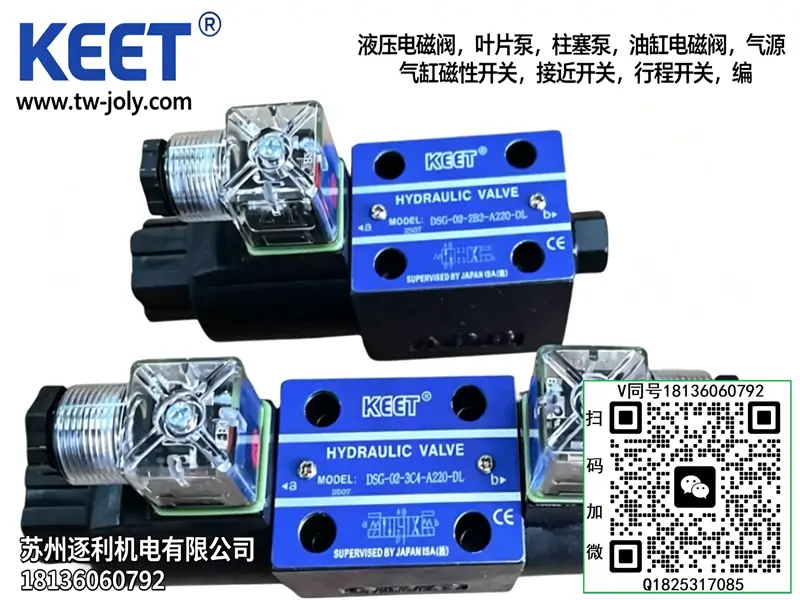

一、电磁换向阀 DSG 系列

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B3-A220-DL

DSG-02-2B8-D24-DL、DSG-02-2B8-A220-DL

DSG-02-2B2B-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL

DSG-02-3C4-D24-DL、DSG-02-3C5-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C7-D24-DL

DSG-02-3C8-D24-DL、DSG-02-3C9-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW

DSG-03-3C3-D24-LW、DSG-03-3C4-D24-LW

DSG-03-3C6-D24-LW、DSG-03-3C10-D24-LW

二、鞋机专用电磁换向阀 SWH / DFB 系列

DFB-02-2B2-D24-10、DFB-02-3C2-D24-10

SWH-G03-2B2-D24-20、SWH-G03-3C4-D24-20

三、电磁换向阀 4WE 系列

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L

4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L

4WE6G61/CG24NZ5L、4WE10D33/CG24NZ5L

4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

手电一体款：

YJ-DL-4WE6D/G12、YJ-DL-4WE6E/G12

YJ-DL-4WE6G/G12、YJ-DL-4WE6H/G12、YJ-DL-4WE6J/G12

四、压力控制阀（溢流 / 电磁溢流 / 减压阀）

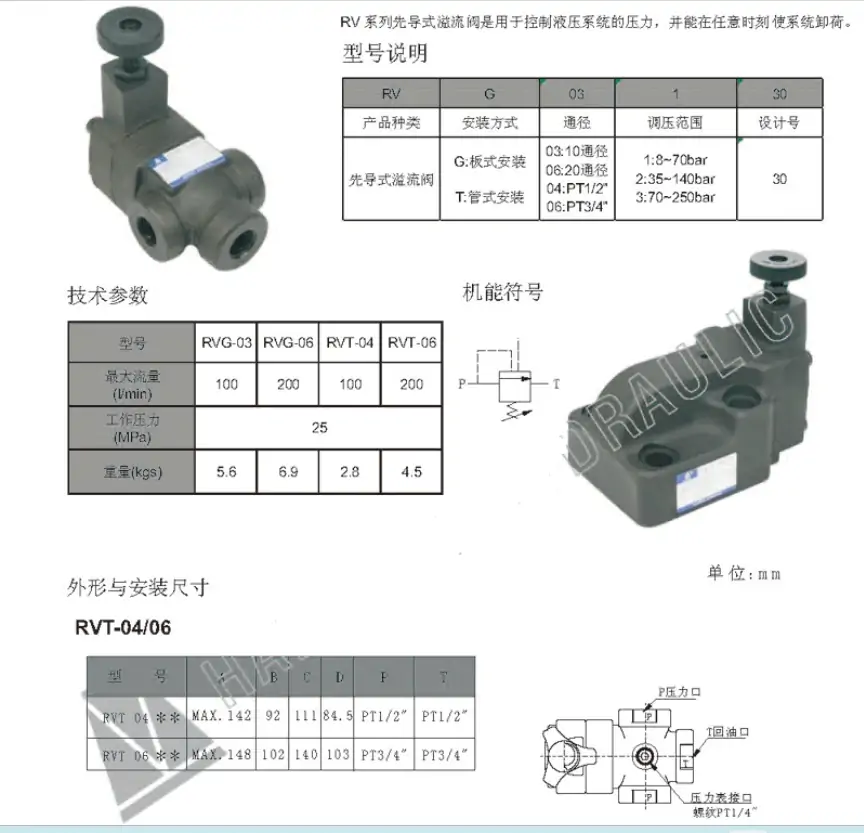

1. 管式先导溢流阀 RV / RVT 系列

RV-03T、RV-04T、RV-06T

RV-03G、RV-04G、RV-06G

RVT-G03-2、RVT-G04-2、RVT-G06-2

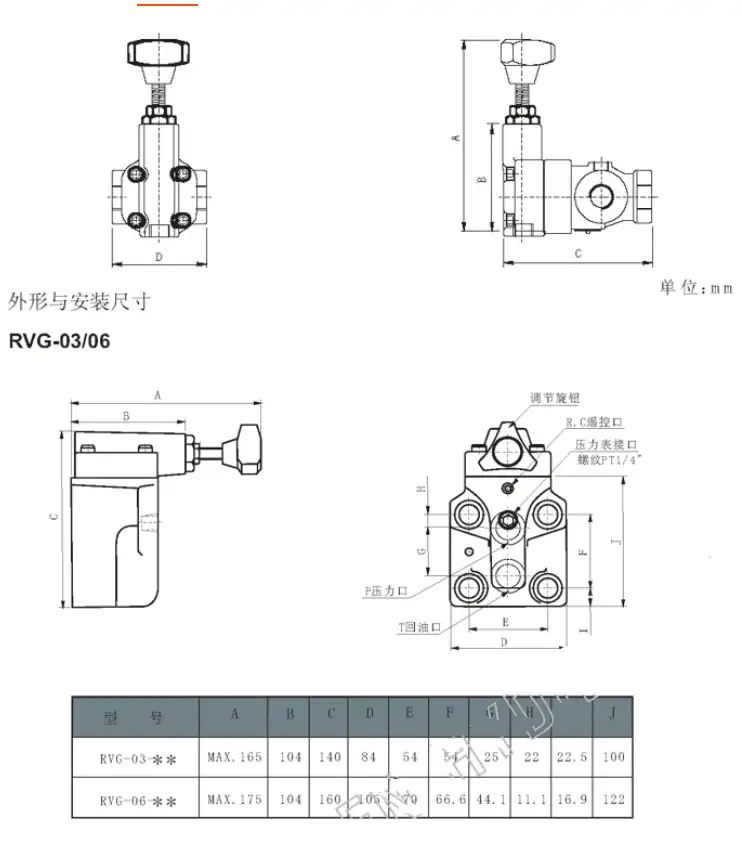

RVG-03、RVG-04、RVG-06

2. 板式电磁溢流阀 DBW 系列

DBW10B-315/G24NZ5L、DBW20B-315/G24NZ5L

DBW30B-315/G24NZ5L

3. 油研型电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

五、叠加阀全系列

叠加式溢流阀 MBP / MRV

MBP-01、MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加式减压阀 MBR

MBR-02-P、MBR-03-P

叠加式单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 Z2FS

Z2FS-6、Z2FS-10

六、电液比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H

EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 BYMD、EDG

BYMD-01、EDG-01-C/H

比例流量阀 EFG

EFG-03、EFG-06

七、单向阀、节流阀、液控单向阀

1. 管式单向阀：CIT-02、CIT-03、CIT-04

2. 单向节流阀：TC-02、TC-03

3. 节流阀：TV-02、TV-03

4. 液控单向阀：CP-03、CP-06

八、变量叶片泵 VP / HVP 系列

VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

HVP-30-FA2、HVP-40-FA3、HVP-54-FA3

九、型号后缀说明

1. D24：DC24V 线圈；A220：AC220V 线圈

2. DL：电线出线；LW：侧出线；20/10：插式接线盒

3. C：低压 0\70bar；H：高压 0\210bar

4. G02/03：通径规格；P/A/B/W：叠加阀油口

成套适配说明

符合 CETOP02/ISO4401-03 标准 NG6 叠加式流量控制阀，可与 DSG-02、MRV-02P、MPCV、MSCV 全系 02 通径叠加阀共用油路底座、M6 紧固螺栓、超薄叠加密封垫片，多层可自由堆叠装配。阀体集成两组独立节流 + 单向组件，A、B 两个工作油口均可独立调速，反向自动无节流自由回油，是双向油缸需要分别控制伸出、缩回速度回路标配元件，全程无品牌信息，统一采用行业通用技术参数。

一、型号逐位通用释义

1. MTCV：Modular Throttle Check Valve，叠加式单向节流阀；内置独立节流调节阀芯 + 单向止回阀芯，正向节流调速、反向直通无背压。
2. 02：公称通径 NG6，02 叠加阀标准四孔油路，额定可控流量 35L/min，瞬时峰值 40L/min。
3. W：双向控制代号，W=A 口、B 口双油路独立节流调节；衍生 A 仅 A 口调速、B 仅 B 口调速，三款外形完全一致，内部油路结构不同不可混用。
4. 隐藏默认后缀：裸阀省略调节头与版本后缀，标准配置 K = 外置旋钮带锁紧螺母（通用款）；S = 内六角调节螺钉，适配震动工况防止流量漂移；标准单向开启压力统一 0.05MPa。

选型核心红线

不可单用 A/B 型单向节流阀替代本款双向阀；若油缸双向均需要精准调速，必须选用 W 型，单口节流阀只能控制单一运动方向，反向无调速功能。本阀仅适合支路流量≤35L/min 系统，大流量回路需选用 03 通径独立板式流量阀。

二、液压 / 安装额定参数（02 叠加阀统一对标）

1. 承压参数 阀体壳体极限耐压 31.5MPa，长期额定工作压力 25MPa；单向阀反向密封承压 25MPa，负载冲击下无反向窜油。
2. 流量性能 稳定可控流量区间 0.3~35L/min；正向节流最小压差 0.4MPa；反向自由流通压降仅 0.05MPa；流量调节重复精度≤±2%，负载小幅波动下速度无明显变化。
3. 单向阀参数 内置弹簧开启压力 0.05MPa，反向油流可直接顶开单向阀芯，完全绕过节流通道，回程无速度限制。
4. 安装紧固规范 标准 4 颗 M6 内六角螺栓，对角分两次锁紧，统一标准扭力13±1N·m；叠加垫片光滑面贴合阀体，垫片为一次性密封件，拆装后必须更换全新垫片。
5. 介质与清洁度 适配 VG32/VG46 抗磨液压油，工作油温 - 20~70℃；系统油液清洁度 NAS8 级，配套 25μm 回油滤芯，细小杂质极易划伤节流刃口，造成速度漂移。
6. 自重与堆叠限制 阀体自重 1.35kg，单层叠加安装，整套叠加模块堆叠总层数不宜超过 5 层，多层挤压易造成垫片形变渗油。

三、双向油路完整动作逻辑（W 型双节流专属）

1、油缸伸出（P→A 正向供油）

压力油进入 A 腔通道，单向阀芯被油压压紧闭合，油液只能经过 A 侧节流口流通；旋转外侧调节旋钮改变节流开口大小，精准控制油缸伸出速度；B 腔回油反向顶开 B 侧单向阀，无节流直通回油 T 通道。

2、油缸缩回（P→B 正向供油）

压力油进入 B 腔通道，B 侧单向阀芯闭合，油液经过 B 侧独立节流口流通，单独调节 B 侧旋钮控制油缸缩回速度；A 腔回油顶开 A 侧单向阀，无阻滞直接回流。

3、换向阀中位静止工况

中位油路封闭时，A、B 腔单向阀依靠负载背压紧密闭合，节流通道不参与工作，不会产生额外背压，不影响保压类回路静态锁紧效果。

四、MTCV-02 全系型号横向对比表

标准自上而下叠加装配顺序

三位四通电磁换向阀 → MTCV-02W 双向节流阀 → MPCV/MSCV/MBRV 压力类叠加阀 → 02 通径底座
流量阀紧贴换向阀底部，缩短节流控制油路，减少流量响应滞后。

五、现场标准化速度调节步骤

1. 系统完全泄压，空载往复动作油缸排空油路内部空气，空气残留会导致速度忽快忽慢、抖动爬行。
2. 松开两侧调节头锁紧螺母，逆时针完全旋松调节螺钉，此时节流口全开，油缸双向全速运行。
3. 空载试运行，分别顺时针微调 A、B 侧调节螺钉，单次旋转 1/10 圈，间隔 20 秒观察油缸运动速度，逐步缩小节流开口降低行进速度。
4. 速度调节至工艺要求后，锁紧两侧防松螺母，避免设备震动导致调节螺钉偏移、速度变化。
5. 带载复测往复动作 20 次，确认双向速度稳定无波动、无爬行、无尖锐节流啸叫。

六、高频现场故障排查

1. 油缸行进速度忽快忽慢、低速爬行 故障诱因：油路混入空气、节流刃口粘附油泥杂质；处理方式：系统全程空载循环排气，拆解阀体使用无水酒精清洗两组节流阀芯，禁止打磨节流刃口。
2. 调节螺钉完全旋紧仍无法降速 故障诱因：内部单向阀芯卡滞常开，油液绕过节流通道；拆解清理单向阀芯杂质，更换系统 25μm 回油滤芯。
3. 叠加阀体结合面四周渗油 故障诱因：叠加垫片重复使用老化、螺栓扭力不均匀；更换全新超薄耐油垫片，对角二次复紧至 13±1N・m 标准扭力。
4. 节流调节存在啸叫震动噪音 故障诱因：节流开口过小、油路压差过大；适度放大节流开口，降低支路进出油压差，消除涡流啸叫。

七、安装维保硬性禁忌

1. 流量使用禁忌：禁止长期超过 35L/min 满流量通过节流口，高速油流冲刷会快速磨损节流精密刃口，造成速度永久失控。
2. 装配禁忌：叠加垫片不可重复拆装复用，垫片压缩形变后密封失效，出现持续渗油；垫片光滑面必须朝向阀体，装反易堵塞内部微小油道。
3. 功能替代禁忌：单 A/B 节流阀不可替代 W 双向阀用于双向调速回路，单侧无节流限制会出现负载俯冲、速度失控。
4. 油品清洁禁忌：禁止 NAS9 及以下低清洁度液压油，硬质金属杂质会刮伤节流与单向密封面，维修无法复原，只能更换阀体。
5. 维保周期规范：每 1200 小时拆解清洗两组节流、单向阀芯；每 3500 小时全套更换叠加密封垫片，与同规格 02 通径叠加阀同步系统换油、滤芯点检。
