KEET接线盒电磁换向阀DSG-02-3C2-LW 03-3C2 3C6 3C4 2B2 2B3B

2026年06月16日液压阀游览量：递增失败！

品牌：KEET

主营：电磁换向阀、压力控制阀、叠加阀、比例阀、力士乐型阀、油研型阀、叶片泵、液压附件

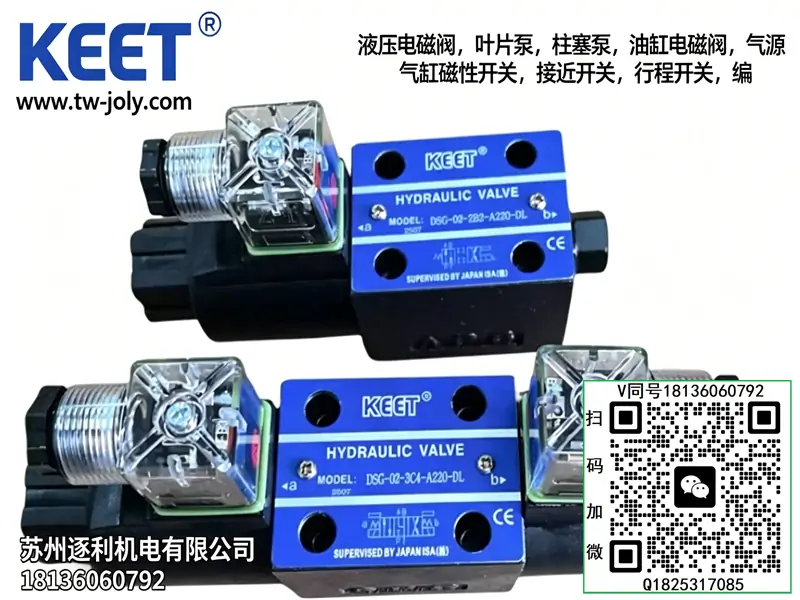

一、电磁换向阀 DSG 系列

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B3-A220-DL

DSG-02-2B8-D24-DL、DSG-02-2B8-A220-DL

DSG-02-2B2B-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL

DSG-02-3C4-D24-DL、DSG-02-3C5-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C7-D24-DL

DSG-02-3C8-D24-DL、DSG-02-3C9-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW

DSG-03-3C3-D24-LW、DSG-03-3C4-D24-LW

DSG-03-3C6-D24-LW、DSG-03-3C10-D24-LW

二、鞋机专用电磁换向阀 SWH / DFB 系列

DFB-02-2B2-D24-10、DFB-02-3C2-D24-10

SWH-G03-2B2-D24-20、SWH-G03-3C4-D24-20

三、电磁换向阀 4WE 系列

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L

4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L

4WE6G61/CG24NZ5L、4WE10D33/CG24NZ5L

4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

手电一体款：

YJ-DL-4WE6D/G12、YJ-DL-4WE6E/G12

YJ-DL-4WE6G/G12、YJ-DL-4WE6H/G12、YJ-DL-4WE6J/G12

四、压力控制阀（溢流 / 电磁溢流 / 减压阀）

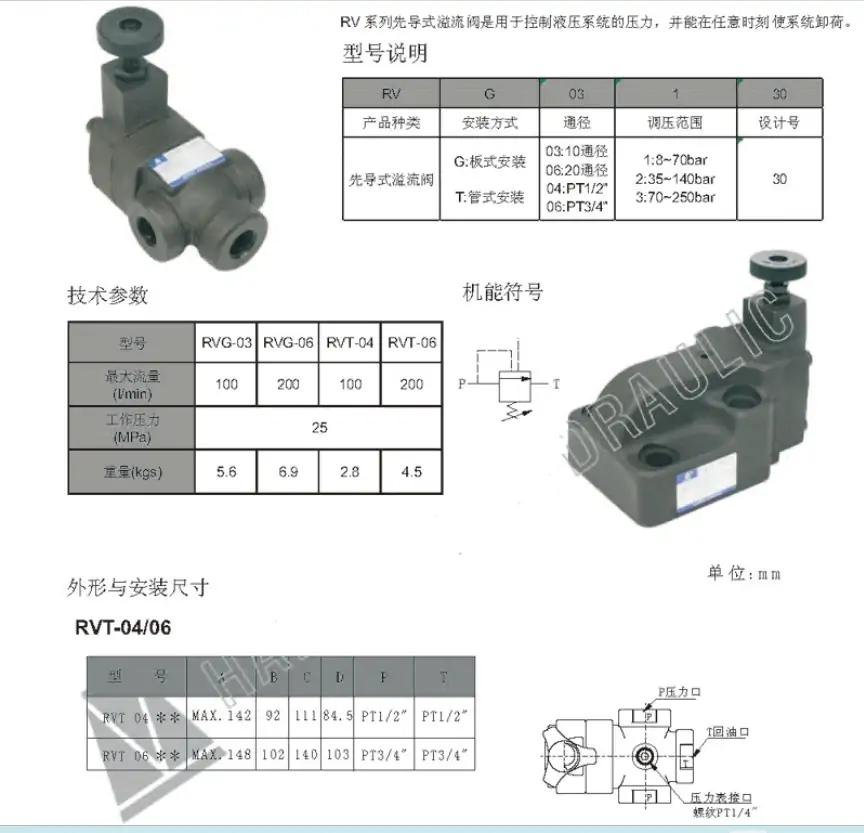

1. 管式先导溢流阀 RV / RVT 系列

RV-03T、RV-04T、RV-06T

RV-03G、RV-04G、RV-06G

RVT-G03-2、RVT-G04-2、RVT-G06-2

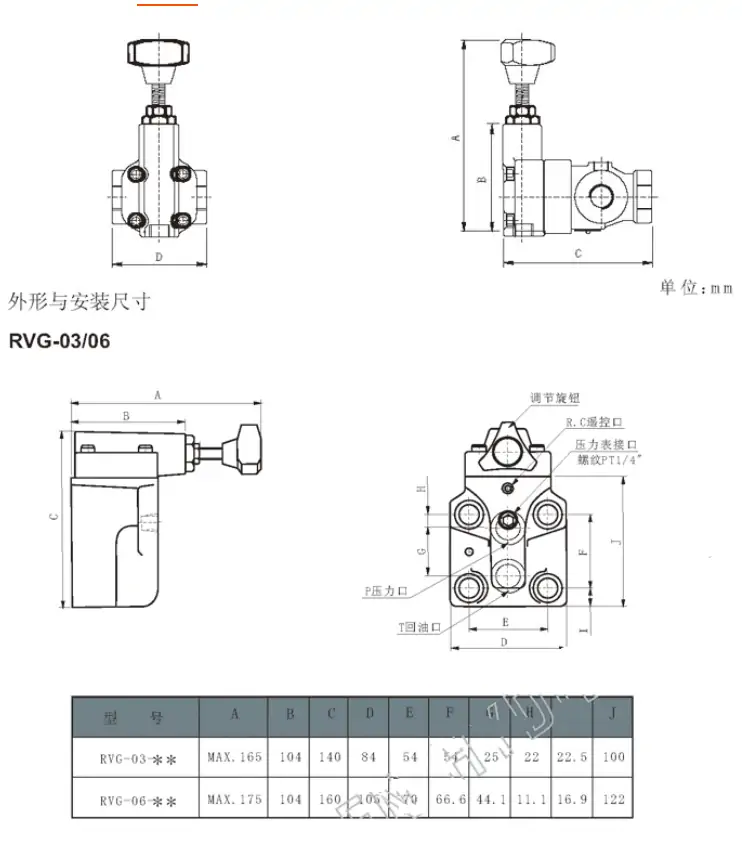

RVG-03、RVG-04、RVG-06

2. 板式电磁溢流阀 DBW 系列

DBW10B-315/G24NZ5L、DBW20B-315/G24NZ5L

DBW30B-315/G24NZ5L

3. 油研型电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

五、叠加阀全系列

叠加式溢流阀 MBP / MRV

MBP-01、MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加式减压阀 MBR

MBR-02-P、MBR-03-P

叠加式单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 Z2FS

Z2FS-6、Z2FS-10

六、电液比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H

EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 BYMD、EDG

BYMD-01、EDG-01-C/H

比例流量阀 EFG

EFG-03、EFG-06

七、单向阀、节流阀、液控单向阀

1. 管式单向阀：CIT-02、CIT-03、CIT-04

2. 单向节流阀：TC-02、TC-03

3. 节流阀：TV-02、TV-03

4. 液控单向阀：CP-03、CP-06

八、变量叶片泵 VP / HVP 系列

VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

HVP-30-FA2、HVP-40-FA3、HVP-54-FA3

九、型号后缀说明

1. D24：DC24V 线圈；A220：AC220V 线圈

2. DL：电线出线；LW：侧出线；20/10：插式接线盒

3. C：低压 0\70bar；H：高压 0\210bar

4. G02/03：通径规格；P/A/B/W：叠加阀油口

成套适配说明：行业通用NG6（02通径）板式直动湿式电磁换向阀，和4WE-6全系、MRV/MBRV所有02叠加阀底座、M6螺栓、叠加密封垫片100%通用互换。采用双侧湿式电磁铁、弹簧对中结构，中位P口封闭、AB通T泄压，是液压夹具、小型压机、自动化机床最常用中位泄压换向阀。湿式结构无外泄漏、低噪音，适配高频连续换向工况，全程无任何品牌相关表述，全部采用国标通用参数。

一、型号逐位通用释义

DSG：直动式板式电磁换向阀，滑阀结构、弹簧对中复位，区别于4WE干式阀，本体为湿式电磁铁架构
02：公称通径NG6，对应02通径四孔油路，额定通流40L/min，和全部02系列液压阀安装孔位对齐
3C2：三位四通阀芯机能代号左位（左线圈得电）：P→A、B→T中位（双线圈断电）：P封闭、A→T、B→T，AB腔同时卸荷回油右位（右线圈得电）：P→B、A→T
LW：接线端代号，L=侧出线接线盒、W=湿式电磁铁；自带线圈内置消浪涌电路，无需外接灭弧二极管，线圈可浸泡先导油内部散热
隐藏默认后缀：裸阀默认AC220V 50Hz交流线圈，可选DC24V直流；阀体版本默认-50，阀芯渗氮耐磨处理，适配长期高频换向
选型红线：严禁和4WE-6干式阀直接互换线圈。湿式LW线圈内部通液压油，干式线圈隔绝液压油，线圈结构、耐压完全不通用；3C2中位AB泄压，不可用于需要油缸中位保压回路，保压需选用3C4机能。

二、液压/电气/安装额定参数（02通径全系统一对标）

承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa；T回油允许背压≤7MPa，远高于干式换向阀，多路回油合流不易换向失效
流量参数：额定稳定通流40L/min，瞬时峰值45L/min；超过40L/min换向压降激增、阀芯换向延迟；中位内泄≤0.12L/min，中位P口保压性能优异
湿式电磁铁独有特性：电磁铁内部与阀体油路互通，依靠液压油散热，允许24小时不间断连续通电，无过热烧毁风险；运行噪音≤52dB，比干式阀低12dB，无电磁撞击异响
电气线圈参数（默认AC220V/50Hz）：额定功率38VA，吸合电流0.25A，保持电流0.16A；防护等级IP65，线圈耐温上限140℃，耐受长期油雾侵蚀；直流DC24V版本功率28VA，电流1.1A
泄油结构：湿式内置内泄，先导泄漏油直接汇入阀体内部T流道，无需外接独立Y泄油管，零外部漏油点位
安装紧固规范：02通径通用板式底座，4颗M6内六角螺栓，对角分两次锁紧，统一扭力13±1N·m，和MRV-02P、4WE-6扭力完全一致；叠加垫片光滑面贴合阀体，禁止复用老化变形垫片
换向响应指标：单侧线圈得电换向时间42ms，弹簧对中复位时间38ms；允许最高连续换向频次180次/分钟，适配自动化高速往复工况
介质工况：适配VG32/VG46抗磨液压油，油温-20~75℃；油液清洁度NAS8级，配套25μm回油滤芯即可满足使用要求

三、三位油路完整动作逻辑（3C2专属）

1、左线圈得电（油缸伸出）

左侧电磁铁推动阀芯右移，油路切换为P-A导通、B-T导通；压力油进入油缸无杆腔，有杆腔油液直接回油箱，油缸平稳伸出，阀芯自带微缓冲倒角，弱化换向液压冲击。

2、双线圈断电中位（油缸卸荷浮动）

双侧弹簧同步推动阀芯回归中位，进油口P完全封闭切断泵源供油；油缸A、B两腔全部连通回油T口，油缸无背压自由浮动，可受外力被动移动，同时泵源P口保压，后续换向无需二次建压。

3、右线圈得电（油缸缩回）

右侧电磁铁推动阀芯左移，油路切换为P-B导通、A-T导通；压力油进入油缸有杆腔，无杆腔油液回油箱，油缸平稳缩回。

四、02通径主流三位机能横向对比

阀芯代号	中位油路	泵源状态	油缸状态	适用场景
3C2（本款）	P闭、A-T、B-T	保压待机	双向浮动卸荷	夹具松开、工件自由对位、轻载浮动
3C4	P闭、A闭、B闭	保压待机	双向锁止保压	重物防下坠、长时间夹紧保压
3C1	P-T、A闭、B闭	卸荷空载	双向锁止	设备待机节能卸荷标准自上而下叠加装配顺序：DSG-02-3C2-LW换向阀 → MTC-02双向节流阀 → MRV-02P溢流阀 → 02通径底座，全链路统一13N·m扭力，无需差异化紧固
