KEET电磁换向阀4WE-6D/E-W220/50-20 4WE-6A/B/C/Y/E/HA-G24-20-40.

品牌：KEET

主营：电磁换向阀、压力控制阀、叠加阀、比例阀、力士乐型阀、油研型阀、叶片泵、液压附件

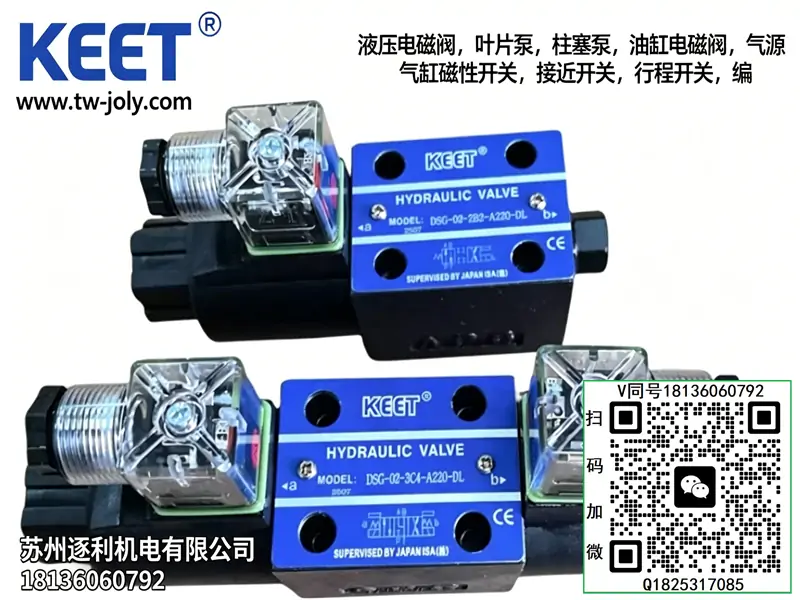

一、电磁换向阀 DSG 系列

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B3-A220-DL

DSG-02-2B8-D24-DL、DSG-02-2B8-A220-DL

DSG-02-2B2B-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL

DSG-02-3C4-D24-DL、DSG-02-3C5-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C7-D24-DL

DSG-02-3C8-D24-DL、DSG-02-3C9-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW

DSG-03-3C3-D24-LW、DSG-03-3C4-D24-LW

DSG-03-3C6-D24-LW、DSG-03-3C10-D24-LW

二、鞋机专用电磁换向阀 SWH / DFB 系列

DFB-02-2B2-D24-10、DFB-02-3C2-D24-10

SWH-G03-2B2-D24-20、SWH-G03-3C4-D24-20

三、电磁换向阀 4WE 系列

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L

4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L

4WE6G61/CG24NZ5L、4WE10D33/CG24NZ5L

4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

手电一体款：

YJ-DL-4WE6D/G12、YJ-DL-4WE6E/G12

YJ-DL-4WE6G/G12、YJ-DL-4WE6H/G12、YJ-DL-4WE6J/G12

四、压力控制阀（溢流 / 电磁溢流 / 减压阀）

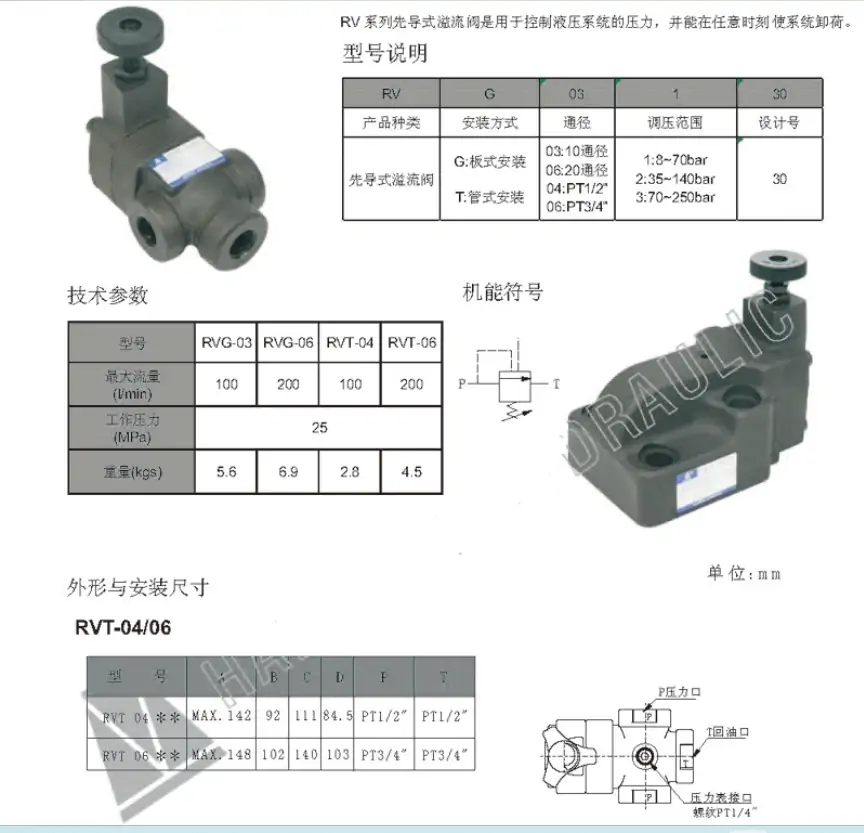

1. 管式先导溢流阀 RV / RVT 系列

RV-03T、RV-04T、RV-06T

RV-03G、RV-04G、RV-06G

RVT-G03-2、RVT-G04-2、RVT-G06-2

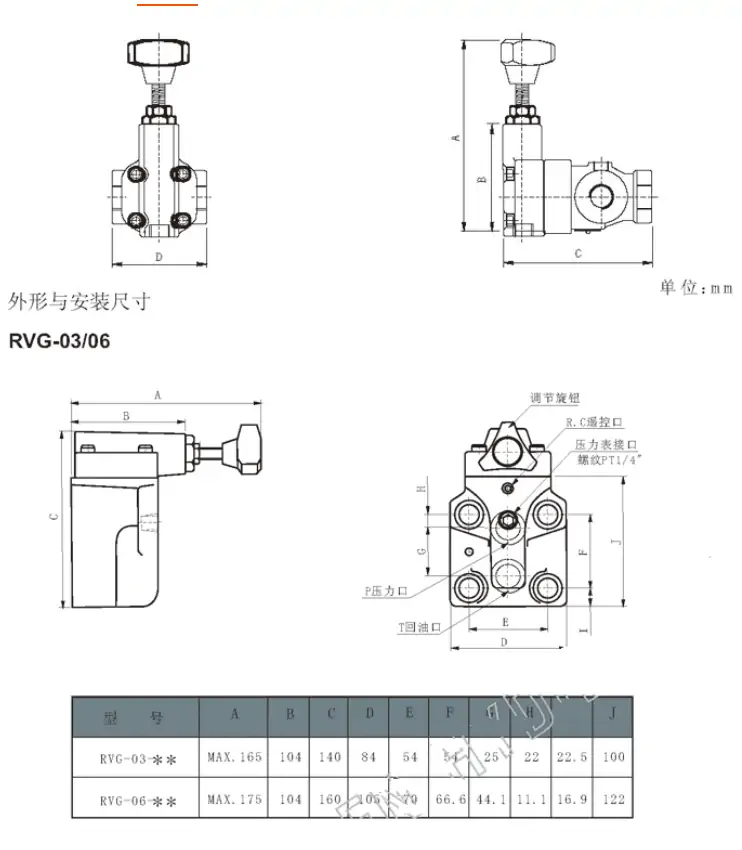

RVG-03、RVG-04、RVG-06

2. 板式电磁溢流阀 DBW 系列

DBW10B-315/G24NZ5L、DBW20B-315/G24NZ5L

DBW30B-315/G24NZ5L

3. 油研型电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

五、叠加阀全系列

叠加式溢流阀 MBP / MRV

MBP-01、MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加式减压阀 MBR

MBR-02-P、MBR-03-P

叠加式单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 Z2FS

Z2FS-6、Z2FS-10

六、电液比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H

EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 BYMD、EDG

BYMD-01、EDG-01-C/H

比例流量阀 EFG

EFG-03、EFG-06

七、单向阀、节流阀、液控单向阀

1. 管式单向阀：CIT-02、CIT-03、CIT-04

2. 单向节流阀：TC-02、TC-03

3. 节流阀：TV-02、TV-03

4. 液控单向阀：CP-03、CP-06

八、变量叶片泵 VP / HVP 系列

VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

HVP-30-FA2、HVP-40-FA3、HVP-54-FA3

九、型号后缀说明

1. D24：DC24V 线圈；A220：AC220V 线圈

2. DL：电线出线；LW：侧出线；20/10：插式接线盒

3. C：低压 0\70bar；H：高压 0\210bar

4. G02/03：通径规格；P/A/B/W：叠加阀油口

成套适配说明：符合ISO4401-03标准NG6（02通径）板式二位四通电磁换向阀，可与全部02通径叠加阀底座通用，叠加安装孔位、密封垫片完全互通，是中小型夹具、机床、微型液压站主流换向元件。采用干式交流电磁铁，无需外接泄油管路，自带弹簧单侧复位，区别于三位四通阀体，无中位机能，仅单线圈单侧换向，适配短时往复油缸动作，全程无任何品牌信息，采用行业通用国标参数。

一、型号逐位通用释义

• 4WE：4=四通油口（P进、T回、A工作、B工作）、W=滑阀式结构、E=电磁驱动换向
• 6：公称通径NG6（02通径），阀体标准流量规格，匹配02叠加阀通用底座
• D：阀芯机能代号，二位四通D型机能：常态弹簧位P→B、A→T；电磁铁得电位P→A、B→T
• /E：电磁铁结构代号，E=干式交流电磁铁，防尘防潮、允许短时通电，无需单独泄油，区别于湿式电磁铁
• W220/50：线圈电气参数，W=交流工频、额定电压AC220V、工频50Hz，线圈内置整流消噪模块，无需外接灭弧器
• -20：阀体结构版本，第20代改良阀芯，阀芯渗氮耐磨处理，降低低速内泄，适配油温-20~70℃
• 选型红线：禁止和4WE-10通径混用。二者底座螺栓孔距、油口间距完全不通用；交流E型电磁铁不可长时间连续通电，连续通电时长上限3分钟，超时会直接烧毁线圈。

二、液压/电气/安装额定参数（02通径统一对标）

• 承压参数：壳体极限耐压35MPa，长期额定工作压力31.5MPa；T回油允许背压≤10MPa，背压耐受优于同规格直流换向阀
• 流量参数：额定稳定通流40L/min，瞬时峰值45L/min；超过40L/min会出现换向卡顿、压降飙升；常态位换向压降0.22MPa，得电位换向压降0.25MPa
• 内泄指标：精密研磨阀芯配合间隙0.02~0.05mm，31.5MPa下静态内泄≤0.09L/min，满足短时保压工况
• 电气线圈参数：AC220V 50Hz，线圈额定功率42VA，吸合电流0.28A，保持电流0.18A；防护等级IP65，线圈耐温上限150℃，适配车间油雾、粉尘环境
• 泄油结构：干式电磁铁内置内泄通道，先导泄漏油内部汇入T回油，无需外接Y外泄管路，安装布线更简洁
• 安装紧固规范：02通径通用底座，4颗M6内六角螺栓，对角分两次锁紧，标准扭力13±1N·m，和MRV、MBRV叠加阀扭力完全统一；配套专用丁腈密封垫片，禁止重复使用老化垫片
• 介质与清洁度：适配VG32/VG46抗磨液压油，工作油温-20~70℃；油液清洁度NAS8级，标配25μm回油滤芯即可，无需高压精密滤芯
• 换向响应：电磁铁得电换向时间32ms，弹簧复位时间28ms，高频换向频次上限120次/分钟

三、双工位油路动作逻辑（D型机能专属）

1、常态弹簧复位位（电磁铁断电）

阀芯受单侧复位弹簧推动处于左侧工位：压力油口P连通油缸B腔，油缸A腔连通回油口T；执行油缸缩回复位，油路单向导通，无节流阻滞。

2、电磁铁得电换向位

线圈通电产生电磁推力，克服弹簧弹力推动阀芯右移：压力油口P连通油缸A腔，油缸B腔连通回油口T；执行油缸伸出进给，油路切换无冲击，自带阀芯缓冲倒角，弱化换向液压冲击。

3、断电自动复位

线圈断电后电磁推力消失，单侧弹簧自动推动阀芯回归常态位，油路自动切换，无需外部信号，适配断电自动复位安全回路。

四、同系列阀芯机能横向对比

五、现场接线与调试步骤

1. 线路接线：交流线圈零火线不分极性，直接接入AC220V控制回路，地线单独接阀体接地端子，杜绝漏电
2. 间隙核验：安装前擦拭底座平面，平面度≤0.03mm，防止高低差导致阀芯卡滞
3. 空载试动作：空载通电3秒观察阀芯换向，按压顶部手动应急推杆，核验机械换向正常
4. 负载调试：带载往复动作20次，检查换向无异响、底座无渗油，回油无明显冲击抖动
5. 通电时限标定：控制系统单次通电时长≤2.5分钟，设置断电间歇≥10秒，防止线圈过热

六、高频现场故障排查

• 电磁铁通电不换向：线圈电压缺相、阀芯油泥卡滞；复测进线电压，拆卸端盖用无水酒精清洗阀芯，禁止砂纸打磨
• 断电无法自动复位：复位弹簧疲劳断裂、阀芯侧向偏移；直接更换同规格弹簧，复紧阀体固定螺栓
• 底座结合面渗油：垫片装反、扭力不均；垫片光滑面朝向阀体，对角二次复紧至13N·m
• 换向异响冲击大：系统回油背压过高、阀芯缓冲倒角磨损；降低T口背压，加装回油节流缓冲
• 线圈频繁过热：长时间连续通电、控制回路无间歇；增加时间继电器，限制通电时长

七、安装维保硬性禁忌

• 通电禁忌：干式交流电磁铁严禁长期连续通电，连续超时通电必烧毁线圈，无过热自愈能力
• 通径禁忌：02通径阀体不可与03通径底座互换，油孔错位会造成内部串油、系统压力失控
• 油品禁忌：禁止NAS9及以下低清洁度油液，硬质杂质会拉伤阀芯配合面，造成永久性内泄
• 维保周期：每2000小时清洗阀芯油泥；4000小时更换密封垫片、线圈防尘密封圈，和02叠加阀同步维保换油
