KEET液压叠加式溢流阀MRV-02P/A/B/W MRV-03P/A/B/W MRV-04P/A/B/W

品牌：KEET

主营：电磁换向阀、压力控制阀、叠加阀、比例阀、力士乐型阀、油研型阀、叶片泵、液压附件

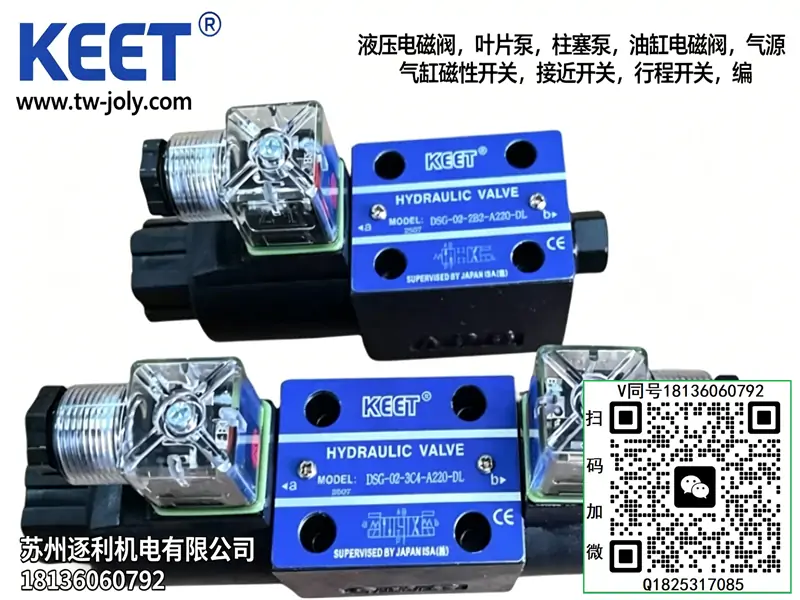

一、电磁换向阀 DSG 系列

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24-DL、DSG-02-2B2-A220-DL

DSG-02-2B3-D24-DL、DSG-02-2B3-A220-DL

DSG-02-2B8-D24-DL、DSG-02-2B8-A220-DL

DSG-02-2B2B-D24-DL、DSG-02-2D2-D24-DL

三位双头

DSG-02-3C2-D24-DL、DSG-02-3C3-D24-DL

DSG-02-3C4-D24-DL、DSG-02-3C5-D24-DL

DSG-02-3C6-D24-DL、DSG-02-3C7-D24-DL

DSG-02-3C8-D24-DL、DSG-02-3C9-D24-DL

DSG-03（10 通径）

DSG-03-2B2-D24-LW、DSG-03-3C2-D24-LW

DSG-03-3C3-D24-LW、DSG-03-3C4-D24-LW

DSG-03-3C6-D24-LW、DSG-03-3C10-D24-LW

二、鞋机专用电磁换向阀 SWH / DFB 系列

DFB-02-2B2-D24-10、DFB-02-3C2-D24-10

SWH-G03-2B2-D24-20、SWH-G03-3C4-D24-20

三、电磁换向阀 4WE 系列

4WE6D61/CG24NZ5L、4WE6E61/CG24NZ5L

4WE6J61/CG24NZ5L、4WE6H61/CG24NZ5L

4WE6G61/CG24NZ5L、4WE10D33/CG24NZ5L

4WE10E33/CG24NZ5L、4WE10J33/CG24NZ5L

手电一体款：

YJ-DL-4WE6D/G12、YJ-DL-4WE6E/G12

YJ-DL-4WE6G/G12、YJ-DL-4WE6H/G12、YJ-DL-4WE6J/G12

四、压力控制阀（溢流 / 电磁溢流 / 减压阀）

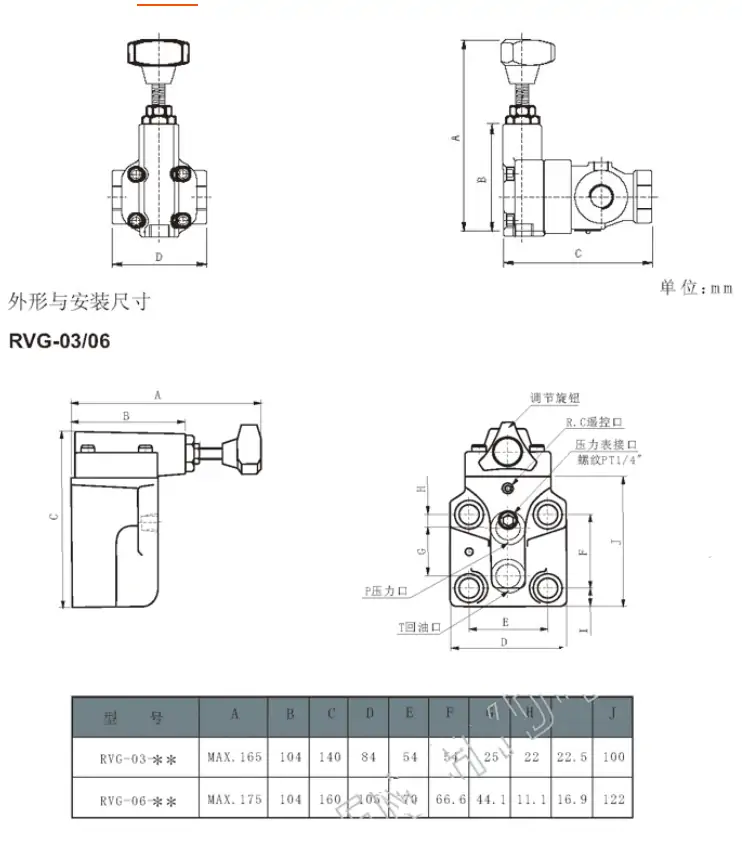

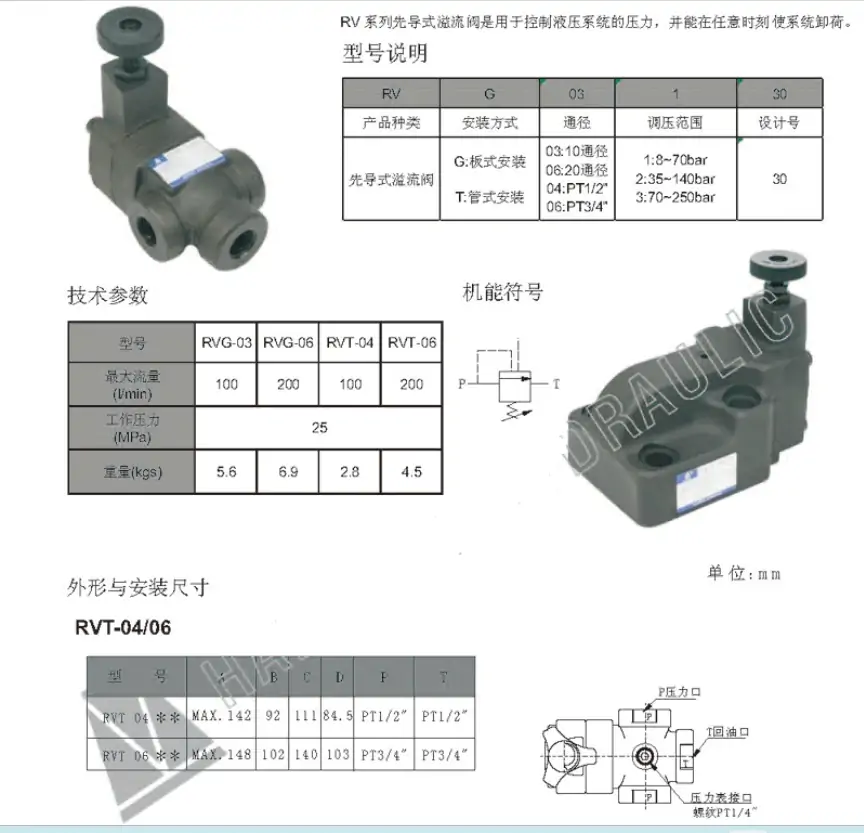

1. 管式先导溢流阀 RV / RVT 系列

RV-03T、RV-04T、RV-06T

RV-03G、RV-04G、RV-06G

RVT-G03-2、RVT-G04-2、RVT-G06-2

RVG-03、RVG-04、RVG-06

2. 板式电磁溢流阀 DBW 系列

DBW10B-315/G24NZ5L、DBW20B-315/G24NZ5L

DBW30B-315/G24NZ5L

3. 油研型电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

五、叠加阀全系列

叠加式溢流阀 MBP / MRV

MBP-01、MRV-02-P-1/2/3、MRV-03-P-1/2/3

叠加式减压阀 MBR

MBR-02-P、MBR-03-P

叠加式单向阀 MPC

MPC-02-A/B/W、MPC-03-A/B/W

叠加单向节流阀 Z2FS

Z2FS-6、Z2FS-10

六、电液比例阀系列

PQ 压力流量复合阀 EFBG

EFBG-03-125-C/H、EFBG-03-160-C/H

EFBG-06-250-C/H、EFBG-06-320-C/H

比例溢流阀 BYMD、EDG

BYMD-01、EDG-01-C/H

比例流量阀 EFG

EFG-03、EFG-06

七、单向阀、节流阀、液控单向阀

1. 管式单向阀：CIT-02、CIT-03、CIT-04

2. 单向节流阀：TC-02、TC-03

3. 节流阀：TV-02、TV-03

4. 液控单向阀：CP-03、CP-06

八、变量叶片泵 VP / HVP 系列

VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

HVP-30-FA2、HVP-40-FA3、HVP-54-FA3

九、型号后缀说明

1. D24：DC24V 线圈；A220：AC220V 线圈

2. DL：电线出线；LW：侧出线；20/10：插式接线盒

3. C：低压 0\70bar；H：高压 0\210bar

4. G02/03：通径规格；P/A/B/W：叠加阀油口

成套适配说明

符合 CETOP02 标准 NG6 叠加式支路溢流阀，可与 MPCV、MSCV、MBRV、MTC 全系 02 通径叠加阀共用油路块、M6 紧固螺栓、超薄叠加密封垫片，支持多层自由堆叠装配。本阀直接管控总进油 P 口压力，用于小型单油缸液压站做简易系统主压力限制；区别于 MRV-02A/MRV-02B 仅限制单侧执行腔压力，MRV-02P 作用于泵输出总油路，仅适合流量≤35L/min 小型系统，大流量系统不可替代板式主溢流阀使用。

一、型号逐位通用释义

1. MRV：叠加式直动溢流阀，采用锥阀密封结构，内置阻尼缓冲结构，用于支路过载限压，不可长期大流量连续溢流。
2. 02：通径规格 NG6，叠加阀标准四孔油路，额定稳定溢流流量 25L/min，瞬时峰值溢流 35L/min。
3. P：受控溢流油口，P = 仅对总进油 P 口限压，A、B 执行油路无压力限制；配套 A（A 口限压）、B（B 口限压）、W（AB 双向限压）三款同外形阀件。
4. 隐藏默认后缀：裸阀省略调压弹簧与调节头后缀，标准配置 3 档弹簧：1 档：0.7\7MPa；2 档：0.7\14MPa；3 档：0.7~21MPaK = 顶部旋钮手动调压（通用款）；S = 内六角调节（震动设备防漂移）

选型核心红线

MRV-02P 仅适用于小流量简易系统做主溢流；系统持续流量＞25L/min、长期溢流工况必须更换 03 通径板式溢流阀。长期满流量溢流会快速造成阀芯气蚀、永久内泄，无法修复。

二、液压 / 安装额定参数（02 叠加阀统一对标）

1. 承压参数 阀体壳体极限耐压 31.5MPa，长期额定工作压力 21MPa；静态反向密封承压 21MPa，负载冲击下无压力上浮。
2. 流量性能 稳定连续溢流上限 25L/min，瞬时峰值 35L/min；正常稳压静态内泄≤0.08L/min，压力重复调节误差 ±0.18MPa。
3. 泄油结构 内置内泄通道，超压油液直接从阀体内部汇入叠加阀 T 回油通道，无需单独外接泄油管；T 回油允许最大背压 7MPa，多路合流不易出现调压漂移。
4. 安装紧固规范 标准 4 颗 M6 内六角螺栓，对角分两次锁紧，统一标准扭力13±1N·m；叠加垫片光滑面朝上，禁止重复拆装复用垫片。
5. 介质与清洁度 适配 VG32/VG46 抗磨液压油，工作油温 - 15~70℃；系统油液清洁度需达到 NAS8 级，配套 25μm 回油滤芯，细微杂质易划伤锥面密封。
6. 自重与堆叠限制 阀体自重 0.62kg，单阀单层堆叠，整套叠加模块堆叠层数不宜超过 5 层，防止多层挤压垫片渗油。

三、油路完整动作逻辑

1、系统压力低于设定值（正常供油）

油泵 P 口来油全部直通 A、B 执行腔，溢流阀芯完全闭合，无油液溢流，不会增加系统空载功率损耗，油路压降极低。

2、系统压力达到设定值（过载溢流）

P 口油压克服内部弹簧预紧力，顶开锥阀芯，多余高压油通过阀体内部流道直接排入 T 回油通道，强制限制整个系统最高压力，保护油泵、管路、油缸不发生超压损坏。

3、换向阀中位保压工况

中位油路封闭时，MRV-02P 持续监测 P 口压力，压力一旦超过设定值即刻溢流稳压；仅小型单泵简易系统依靠本阀完成全程压力控制。

四、MRV-02 全系型号横向对比表

标准叠加装配顺序（自上而下）

三位四通电磁换向阀 → 双向节流阀 → MRV-02P 总路溢流阀 → 叠加油路底座
溢流阀置于底层，缩短 P-T 溢流流道，降低溢流噪音与局部压降。

五、现场标准化调压步骤

1. 系统完全泄压，按压换向阀手动顶杆排空 P、T 油路残压，禁止带压调节调压螺杆，避免阻尼孔形变造成压力永久漂移。
2. 松开顶部防松螺母，逆时针旋转调压旋钮至最松状态，此时系统无压力限制，压力跟随油泵空载输出。
3. 设备空载运行，顺时针分次调节，单次旋转 1/8 圈，间隔 25 秒等待压力稳定，观察压力表读数。
4. 设定压力预留 1.5MPa 安全余量，高于设备实际最大工作压力，减少阀件持续微量溢流带来的油温上升。
5. 调压完成锁紧防松螺母，往复动作油缸 8 次，校验过载溢流平稳无高频抖动、无尖锐啸叫。

六、高频现场故障排查

1. 系统压力无法下调 故障诱因：阀芯锥面粘附油泥杂质、内部反馈阻尼孔堵塞；处理方式：拆解阀体，无水酒精冲洗锥面与阻尼孔，更换系统 25μm 回油滤芯，禁止砂纸打磨密封锥面。
2. 空载正常、带载压力持续上浮 故障诱因：弹簧疲劳预紧力衰减、上下游压差不足；处理方式：更换同规格调压弹簧，复核系统流量不超过 25L/min 连续溢流。
3. 叠加阀结合面四周渗油 故障诱因：叠加垫片重复使用、螺栓扭力不均；处理方式：更换全新超薄耐油叠加垫片，对角二次复紧至标准扭力 13±1N・m。
4. 溢流时出现刺耳震动啸叫 故障诱因：T 回油多路合流、回油背压偏高；处理方式：扩容主回油管，拆分多路回油独立管路，降低合流叠加背压。

七、安装维保硬性禁忌

1. 流量使用禁忌：禁止 25L/min 以上长时间连续溢流，持续大流量冲刷会造成阀芯气蚀、密封失效，短时间内出现严重内泄。
2. 功能替代禁忌：不可用 MRV-02P 替代 03 通径板式溢流阀用于中大型液压站，流量承载不足易出现超压爆管风险。
3. 垫片混用禁忌：不可与欧系同通径叠加阀密封垫片互换，油孔对位偏移会造成 P、T 内部串油，系统压力异常飙升。
4. 维保周期规范：每 1200 小时拆解清洗锥面与内置阻尼孔；每 3500 小时全套更换叠加密封垫片，与同规格 02 叠加阀同步系统换油、滤芯点检。
