HNC机立EFBG-03-125-C电磁EFBG-06-125/160/250/500-H比例溢流阀

品牌全称：HNC 机立液压

主营品类：电液比例压力阀、PQ 压力流量复合阀、比例流量阀、比例换向阀、高压安全阀、插装阀、比例放大板、差压阀，注塑 / 压铸 / 油压机专用

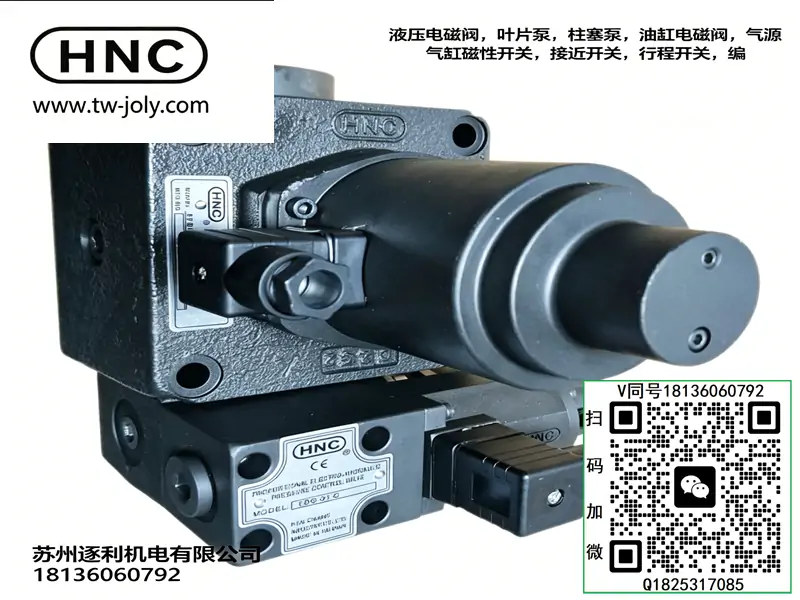

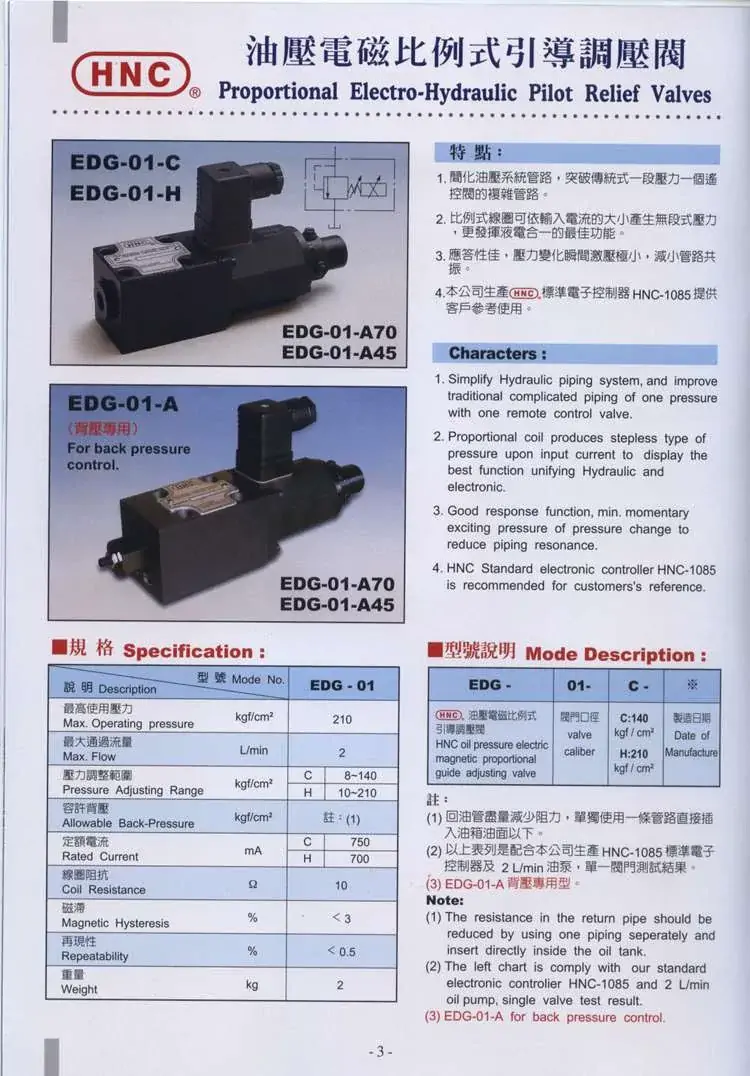

一、直动式比例溢流阀 EDG 系列（先导调压、小流量）

后缀说明：C=0~70bar，H=0~210bar，A45=0~45bar，A70=0~70bar；R = 右出线，L = 左出线

EDG-01-C-R

EDG-01-C-L

EDG-01-H-R

EDG-01-H-L

EDG-01-A45-R

EDG-01-A45-L

EDG-01-A70-R

EDG-01-A70-L

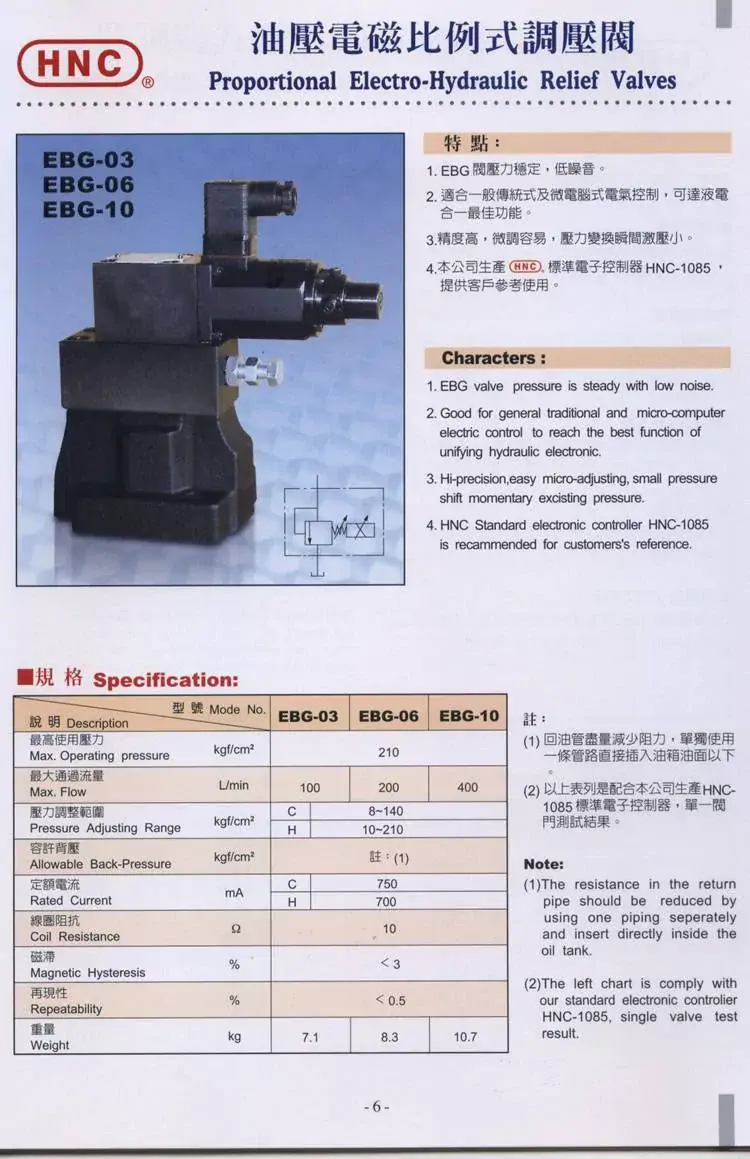

二、先导式比例溢流阀 EBG 系列（主系统调压，标准 21MPa）

EBG-03（03 通径）

EBG-03-C-R

EBG-03-C-L

EBG-03-H-R

EBG-03-H-L

EBG-03-A45-R

EBG-03-A45-L

EBG-03-A70-R

EBG-03-A70-L

EBG-06（06 通径）

EBG-06-C-R

EBG-06-C-L

EBG-06-H-R

EBG-06-H-L

EBG-06-A45-R

EBG-06-A45-L

EBG-06-A70-R

EBG-06-A70-L

EBG-10（10 通径大流量）

EBG-10-C-R

EBG-10-C-L

EBG-10-H-R

EBG-10-H-L

三、高压型比例溢流阀 EBHT 系列（31.5MPa 超高压）

EBHT-03-H-R

四、EFBG 压力流量复合 PQ 比例阀（注塑机主流双比例阀）

后缀 C = 低压 0~70bar，H = 高压 0~210bar

EFBG-03

EFBG-03-60-C

EFBG-03-60-H

EFBG-03-125-C

EFBG-03-125-H

EFBG-03-160-C

EFBG-03-160-H

EFBG-06

EFBG-06-250-C

EFBG-06-250-H

EFBG-06-320-C

EFBG-06-320-H

EFBG-06-350-C

EFBG-06-350-H

EFBG-10（大机型专用）

EFBG-10-500-C

EFBG-10-500-H

五、比例流量阀 HPQ 系列

HPQ-Q-03-32

HPQ-Q-03-63

HPQ-Q-LG-25

HPQ-Q-LG-32

HPQ-Q-LG-40

六、比例换向阀 PEDV 系列（电液比例方向阀）

PEDV-06-2C2-75L-ES

PEDV-10-2C2-75L-ES

HP3C2-75L-ES（快速比例压力换向阀）

七、电子安全阀（带位置反馈 SF-EL / SFV / SFD）

SF-EL 标准安全阀

SF-EL-16-3-ST

SF-EL-25-3-ST

SF-EL-32-SP

SF-EL-40-SP

SF-EL-50-SP

SFV 带电子位置反馈安全阀

SFV-16、SFV-25、SFV-32、SFV-40

SFD 电磁安全阀

SFD-06-D24-2B2

SFD-10-D24-2B2

八、插装压力阀 LGP 系列

LGP-16、LGP-25、LGP-32、LGP-40、LGP-50

九、差压阀

HNC-4075-ADV

十、比例放大板（配套比例阀控制器）

HNC-1085（通用 PQ 阀放大板）

PV-2537N（单比例压力放大板）

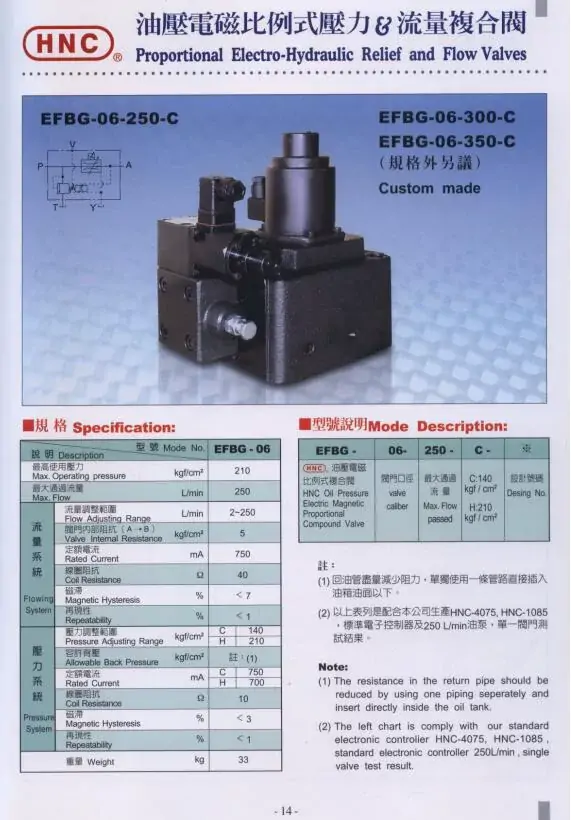

成套适配说明：符合ISO标准NG16（06通径）板式双比例复合阀，集成独立比例调压、比例调速两套电控模块，无需分体搭配溢流阀+节流阀。适配定量泵中大型液压系统，可独立电控无级调节系统压力、供油流量，两路控制互相解耦互不干扰。配套专用06通径板式安装底板，和03通径阀体底板、螺栓、油孔完全不互通，禁止跨通径混用，常应用于中型注塑机、四柱油压机、物料挤压成型设备。

一、型号逐位通用释义（行业通用默认后缀）

• EFBG：EF=电控比例压力+流量双调节、B=内部降噪溢流流道、G=板式底板安装；区别于EBG单比例溢流阀，内置压力+温度双重流量补偿阀芯，自带两组独立电磁线圈，故障率低于分体阀组合
• 06：公称通径NG16，遵循ISO6264-08安装标准，主油口G3/4寸管螺纹，底板安装孔位、外形尺寸统一行业通用标准
• 250：额定最大可控流量250L/min，空载极限溢流流量280L/min；长期连续稳定工作建议≤220L/min，避免大流量冲刷导致阀芯边角气蚀
• 隐藏默认后缀：市面裸阀默认省略弹簧与密封后缀，分为C/H两档弹簧：C档调压0.8~15.7MPa、H档调压0.8~24.5MPa；标配NBR耐油密封，可选氟胶适配70-90℃高温液压油
• 选型致命红线：切勿和EFBG-03-125混用。03通径极限流量125L/min，用于200L/min以上系统会出现剧烈啸叫、流量漂移、阀芯卡滞；06通径内部节流流道加宽，专门适配中大流量定量泵系统。且二者安装螺栓规格、底板孔距相差12mm，无法通用互换。

二、液压/电气/安装额定参数（对标06通径全系阀）

• 承压参数：阀体壳体极限耐压31.5MPa，长期连续工作额定压力24.5MPa；内置机械式应急安全阀，出厂预设兜底压力27.5MPa，作为电控失效最后一道超压防护，现场仅可下调不可上调
• 流量控制参数：流量调节区间2~250L/min，最低稳定调速流量2L/min；双重补偿性能：负载压差波动±30%、油温20-60℃波动时，流量偏差≤±1.2%；压力滞环≤3.5%，流量滞环≤6%，重复控制精度≤1%
• 双线圈电气参数（两组完全独立，线路互不干扰） 压力控制线圈：直流驱动，线圈电阻10Ω，额定驱动电流800mA，适配0-10V电压/4-20mA电流模拟信号流量控制线圈：直流驱动，线圈电阻43.5Ω，额定驱动电流680mA，适配0-10V电压/4-20mA电流模拟信号防护等级IP65，线圈壳体耐液压油雾浸泡，最高耐温120℃，适配车间高湿高温工况
• 双油路泄油规范：采用独立先导外泄结构，Y1先导泄油口、T主回油口分离；Y1先导泄油背压≤0.2MPa，必须单独直通油箱，严禁并入主回油；T主回油允许背压≤1.0MPa，超出会直接导致流量调节失效
• 安装紧固规范：专用06通径底板，4颗M16×55内六角高强螺栓，对角分两次预紧（第一次50N·m、第二次95±5N·m终拧），和EBG-06-H紧固扭力完全统一；配套专用异形密封垫圈，禁止使用03通径垫圈替代
• 介质与清洁度要求：适配VG32/VG46抗磨液压油，标准工作油温20-60℃；强制油液清洁度NAS7级，必须前置10μm高压进油滤芯，内部φ1.0流量补偿阻尼孔极易被细微杂质堵塞
• 安装姿态要求：仅允许水平正装，阀体电磁线圈水平朝向侧面；竖直倒装、侧向倾斜安装会导致阀芯自重偏移，出现低压压力漂移、低速爬行问题

三、四路油路完整动作逻辑

1、油缸进给调速调压（正常工作）

油泵高压油从P口进入阀体，先经过比例流量节流阀芯，依据流量线圈电控信号调整节流开口，稳定输出设定流量；随后通过内部压力反馈回路，由压力线圈限制系统最高工作压力。两路控制完全解耦，单独调节流量不会改变系统压力，单独调压不会影响进给速度，多余液压油通过阀体内部溢流通道直接汇入T主回油，无需外接溢流管路。

2、油缸保压静止（保压待机）

流量电控信号归零，节流阀芯完全闭合切断供油通路；压力线圈维持预设保压压力，先导回路仅微量补压，阀体几乎无溢流损耗，系统油温上升极慢，适配模具长时间保压、工件夹紧静置工况。

3、系统空载卸荷（节能待机）

压力电控信号归零，先导溢流阀完全开启，主溢流阀芯全开，系统压力降至0.8MPa以内，油泵实现低压空载溢流，消除定量泵高压溢流发热通病，降低电机空载功耗30%以上。

4、过载溢流保护

负载卡死、油路憋压时，系统压力突破电控设定值，先导溢流阀芯自动开大，超大流量多余油液快速溢流回油箱，避免油泵、高压油管、油缸因超压形变爆裂。

四、同系列通径型号横向对比表

五、现场接线与零点标定标准化步骤

1. 泄油管路布设：Y1先导泄油管选用DN12铜管，管路总长≤2m，禁止弯折、加装节流堵头，管路末端垂直插入油箱液面以下，避免空气倒吸
2. 电磁线路布线：压力、流量两组屏蔽信号线独立穿管，与变频器、电机动力线间距≥30cm，屏蔽层仅控制柜单端接地，杜绝环流电磁干扰导致压力流量漂移
3. 零点标定：系统完全泄压、油缸空载退回原位，将两组线圈驱动电流归零，分别校正压力、流量零点，消除弹簧预紧应力偏差
4. 满量程标定：空载缓慢给到满额驱动电流，核对系统压力、流量达到额定上限，微调放大器增益，保证信号-参数线性无跳变、无滞后
5. 安全阀复检：核对机械兜底压力比电控最大工作压力高3MPa，禁止随意上调，防止电控失效超压风险

六、高频现场故障排查（06通径专属）

• 大流量工况流量忽快忽慢：Y1先导泄油背压超标、流量补偿阻尼孔油泥堵塞；疏通泄油管路，使用无水酒精低压冲洗阻尼孔，禁止高压气枪直吹避免阀芯形变
• 低压区间压力抖动：实时溢流流量低于2L/min；油泵旁路加装小型固定溢流节流，补足最小溢流流量
• 阀体温升过快：T主回油多路合流背压超标；扩容主回油管至DN32，分流独立回油管路降低背压
• 双线圈接线后无响应：两组插头线路接反、线圈进水受潮；区分压力/流量插头标识，烘干插头并更换防水密封胶圈

七、安装维保硬性禁忌

• 泄油禁忌：严禁封堵Y1先导泄油口、严禁并入主回油，背压超过0.2MPa会直接导致压力、流量全部失控，无法卸荷
• 通径禁忌：06通径底板、螺栓、密封件和03通径零互换性，强行装配会造成内部油路串压，直接损毁阀芯
• 使用禁忌：禁止长期250L/min满流量连续溢流，连续运行超过200小时会出现主阀芯气蚀、永久内泄，无法修复只能更换阀芯总成
• 维保周期：每1600小时拆解清洗双组先导阻尼孔，4000小时更换底板密封、线圈防水垫圈，同步更换系统高压滤芯，和06通径比例阀统一维保节点
