HNC比例阀主动型液压安全阀EBG-06-H机立电子放大板

品牌全称：HNC 机立液压

主营品类：电液比例压力阀、PQ 压力流量复合阀、比例流量阀、比例换向阀、高压安全阀、插装阀、比例放大板、差压阀，注塑 / 压铸 / 油压机专用

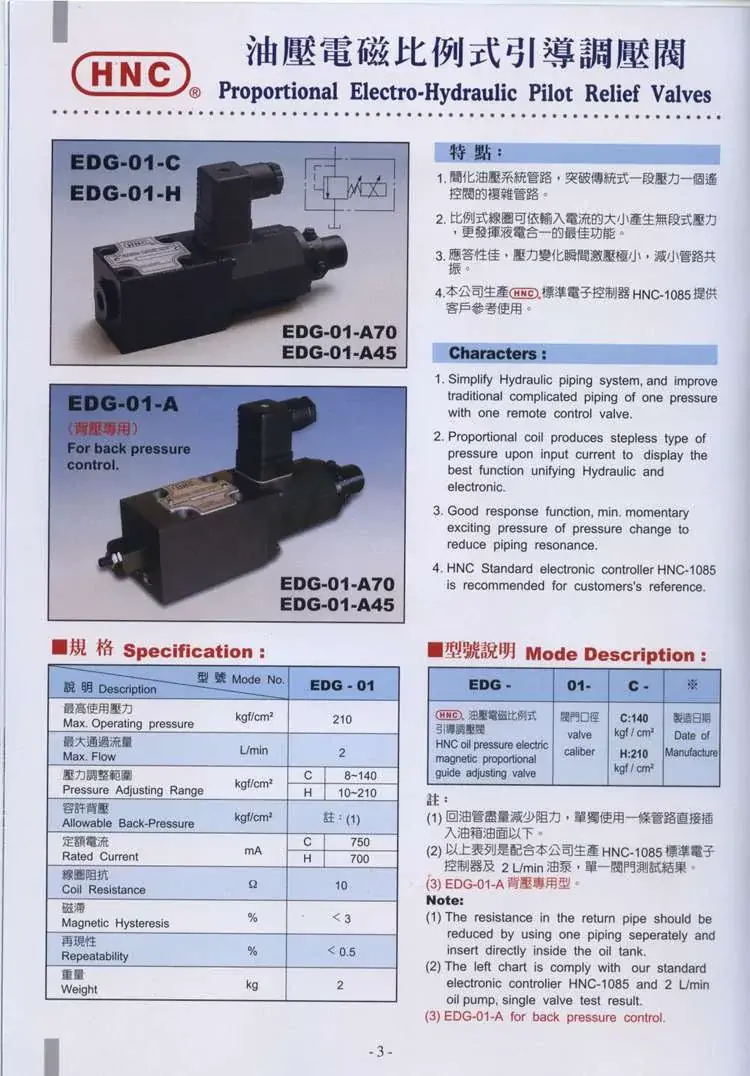

一、直动式比例溢流阀 EDG 系列（先导调压、小流量）

后缀说明：C=0~70bar，H=0~210bar，A45=0~45bar，A70=0~70bar；R = 右出线，L = 左出线

EDG-01-C-R

EDG-01-C-L

EDG-01-H-R

EDG-01-H-L

EDG-01-A45-R

EDG-01-A45-L

EDG-01-A70-R

EDG-01-A70-L

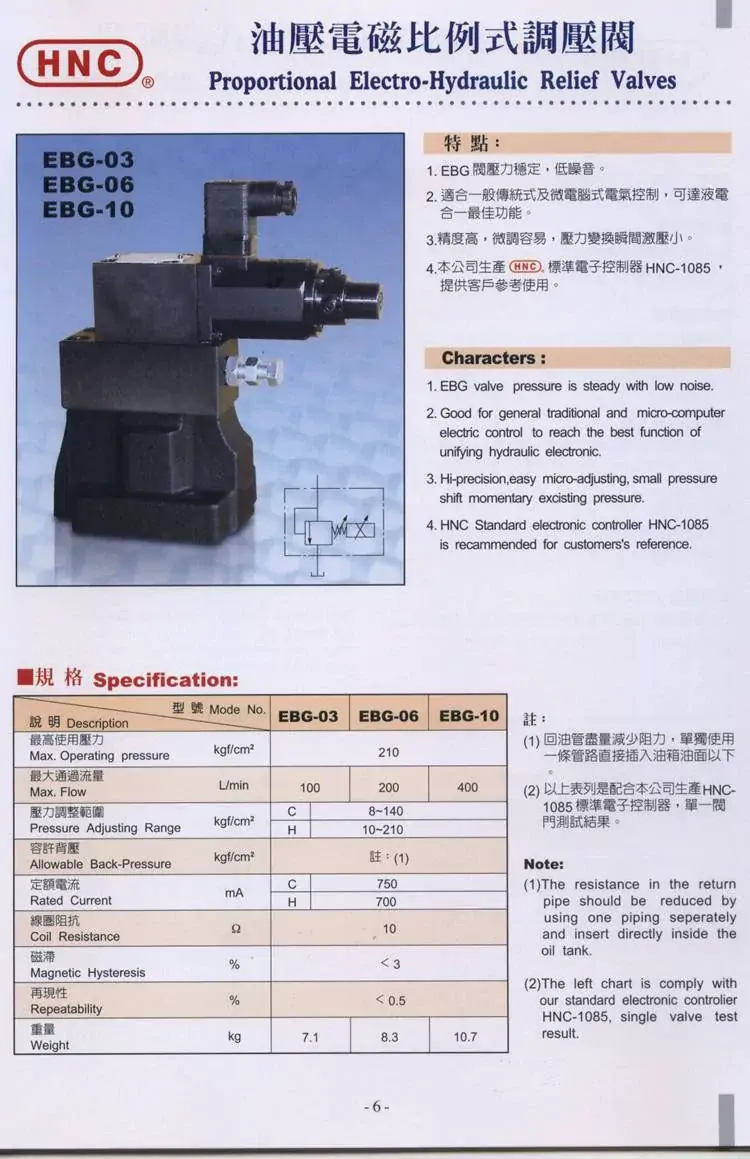

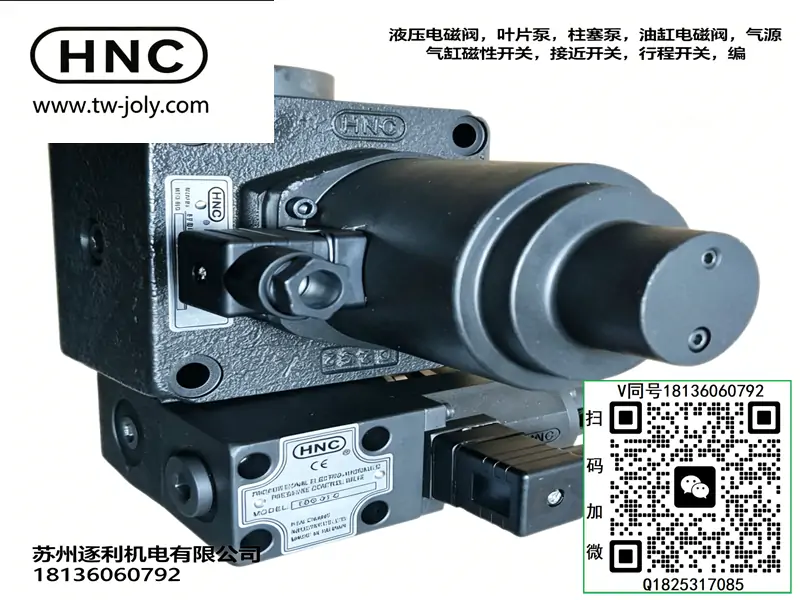

二、先导式比例溢流阀 EBG 系列（主系统调压，标准 21MPa）

EBG-03（03 通径）

EBG-03-C-R

EBG-03-C-L

EBG-03-H-R

EBG-03-H-L

EBG-03-A45-R

EBG-03-A45-L

EBG-03-A70-R

EBG-03-A70-L

EBG-06（06 通径）

EBG-06-C-R

EBG-06-C-L

EBG-06-H-R

EBG-06-H-L

EBG-06-A45-R

EBG-06-A45-L

EBG-06-A70-R

EBG-06-A70-L

EBG-10（10 通径大流量）

EBG-10-C-R

EBG-10-C-L

EBG-10-H-R

EBG-10-H-L

三、高压型比例溢流阀 EBHT 系列（31.5MPa 超高压）

EBHT-03-H-R

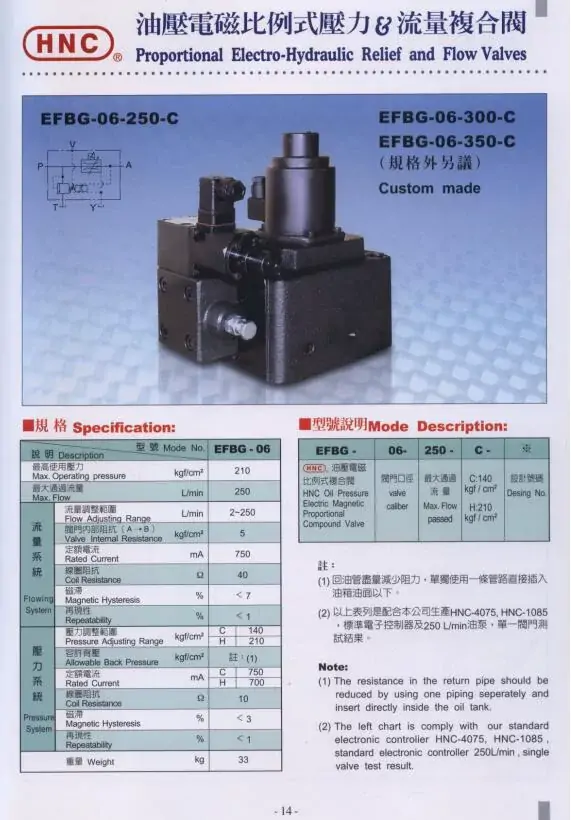

四、EFBG 压力流量复合 PQ 比例阀（注塑机主流双比例阀）

后缀 C = 低压 0~70bar，H = 高压 0~210bar

EFBG-03

EFBG-03-60-C

EFBG-03-60-H

EFBG-03-125-C

EFBG-03-125-H

EFBG-03-160-C

EFBG-03-160-H

EFBG-06

EFBG-06-250-C

EFBG-06-250-H

EFBG-06-320-C

EFBG-06-320-H

EFBG-06-350-C

EFBG-06-350-H

EFBG-10（大机型专用）

EFBG-10-500-C

EFBG-10-500-H

五、比例流量阀 HPQ 系列

HPQ-Q-03-32

HPQ-Q-03-63

HPQ-Q-LG-25

HPQ-Q-LG-32

HPQ-Q-LG-40

六、比例换向阀 PEDV 系列（电液比例方向阀）

PEDV-06-2C2-75L-ES

PEDV-10-2C2-75L-ES

HP3C2-75L-ES（快速比例压力换向阀）

七、电子安全阀（带位置反馈 SF-EL / SFV / SFD）

SF-EL 标准安全阀

SF-EL-16-3-ST

SF-EL-25-3-ST

SF-EL-32-SP

SF-EL-40-SP

SF-EL-50-SP

SFV 带电子位置反馈安全阀

SFV-16、SFV-25、SFV-32、SFV-40

SFD 电磁安全阀

SFD-06-D24-2B2

SFD-10-D24-2B2

八、插装压力阀 LGP 系列

LGP-16、LGP-25、LGP-32、LGP-40、LGP-50

九、差压阀

HNC-4075-ADV

十、比例放大板（配套比例阀控制器）

HNC-1085（通用 PQ 阀放大板）

PV-2537N（单比例压力放大板）

成套适配说明：NG16(06通径)板式单比例压力溢流阀，区别于03小通径，主打中大型液压系统大流量稳压，配套底板BGM-06，和03通径阀体底板、螺栓完全不互通，严禁互换。仅具备**比例电控无级调压，无流量调节功能**，是EFBG比例复合阀的单压力版本，多用于注塑机、油压机、破碎机定量泵系统，替代传统DBW开关溢流阀，实现多段自动变压、空载节能卸荷。

一、型号逐位原厂精准释义（补齐隐藏后缀）

• EBG：EB=电控比例先导溢流、G=板式底板安装；纯压力控制，无流量节流补偿，对比EFBG少一组流量线圈，结构更简单、故障率更低
• 06：公称通径NG16（ISO6264-08标准），对应油管口径G3/4寸，对标日系06规格，额定溢流流量200L/min，是03款100L/min的2倍
• H：压力弹簧等级，H=高压级，调压区间**0.8~24.5MPa**；衍生C=低压级0.8~15.7MPa，市面工业液压95%选用H款
• 默认省略后缀（行业裸阀通用）：完整型号EBG-06-H-51，51为最新版先导阀芯，低滞环、抗油泥卡滞；末尾带T代表无内置机械安全阀，不带T代表自带兜底安全阀
• 选型致命红线：EBG-03与EBG-06绝对不能混用替换。03最大溢流100L/min，超流量会啸叫、压力漂移；06适配100~200L/min大流量溢流，二者螺栓孔径、底板油孔间距完全不通用。

二、液压/电气/安装原厂额定参数（全系油研阀统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力24.5MPa，出厂自带安全阀预设值28MPa（工作上限+3.5MPa），电控失效时机械兜底超压保护
• 流量参数：稳定溢流流量3~200L/min；最低稳定溢流3L/min，低于该流量会压力抖动、零点漂移；长期安全建议≤160L/min，避免阀芯气蚀
• 电控精度参数：线圈电阻10Ω，额定驱动电流800mA；控制信号兼容0~10V电压/4~20mA电流；压力滞环≤3%，重复精度≤1%，满足精密压机闭环调压
• 泄油规范：内控外泄结构，独立Y先导泄油口，Y口允许背压≤0.2MPa，必须单独直通油箱，严禁并入主T回油；主回油T口背压≤1.0MPa
• 安装规范：专用BGM-06底板，4颗M16×50高强内六角螺栓，对角分两次锁紧，标准扭力**95±5N·m**；配套P42规格NBR氟胶O圈，耐温-20~80℃
• 介质与清洁度：适配VG32/VG46抗磨液压油，油温20~60℃；强制油液清洁度NAS7级，必须配置10μm高压进油滤芯，先导阻尼极易堵塞
• 自重与安装姿态：阀体自重6.3kg，仅允许水平正装，禁止竖直倒装，防止先导阀芯自重偏移导致低压无法稳压

三、三路油路完整动作逻辑

1、系统正常负载保压（压力达标）

比例放大器接收PLC模拟信号，输出对应电流控制先导阀芯开度；主阀上腔通过先导节流建立反馈压差，维持P口系统压力恒定。此时溢流流量极小，阀体几乎无发热，油泵全部流量供给执行油缸。

2、系统过载溢流（负载卡死憋压）

油缸负载卡死，系统压力超过电控设定值，先导阀开大，主阀芯压差增大向上开启，多余大流量液压油从P口直接溢流至T主回油，稳定限制系统最高压力，保护油泵、管路、油缸不爆损。

3、设备待机卸荷（节能模式）

电控信号归零，先导阀全开，主阀芯完全开启，系统压力降至0.8MPa以内，油泵低压空载溢流，消除定量泵长期高压溢流发热，降低油温与电机功耗。

四、EBG全系通径横向选型对照表
