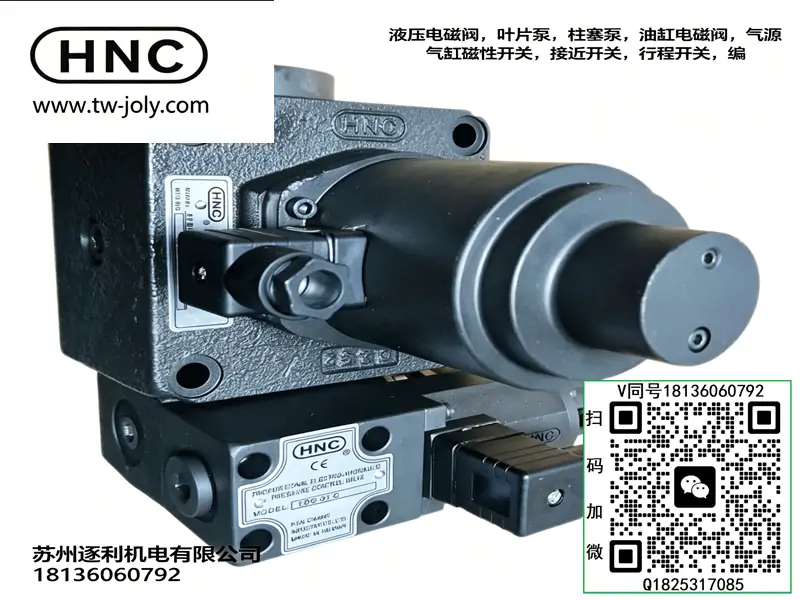

HNC机立EFBG-03/06/10-125/160/250/320/500-C/H比例溢流调速

品牌全称：HNC 机立液压

主营品类：电液比例压力阀、PQ 压力流量复合阀、比例流量阀、比例换向阀、高压安全阀、插装阀、比例放大板、差压阀，注塑 / 压铸 / 油压机专用

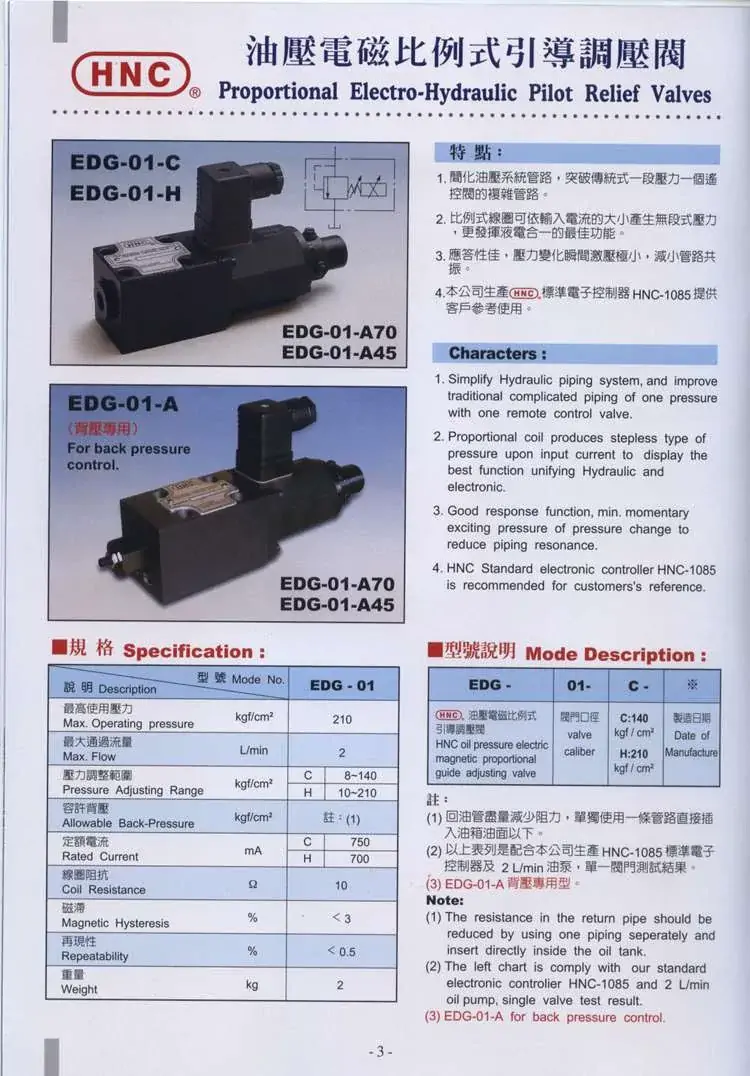

一、直动式比例溢流阀 EDG 系列（先导调压、小流量）

后缀说明：C=0~70bar，H=0~210bar，A45=0~45bar，A70=0~70bar；R = 右出线，L = 左出线

EDG-01-C-R

EDG-01-C-L

EDG-01-H-R

EDG-01-H-L

EDG-01-A45-R

EDG-01-A45-L

EDG-01-A70-R

EDG-01-A70-L

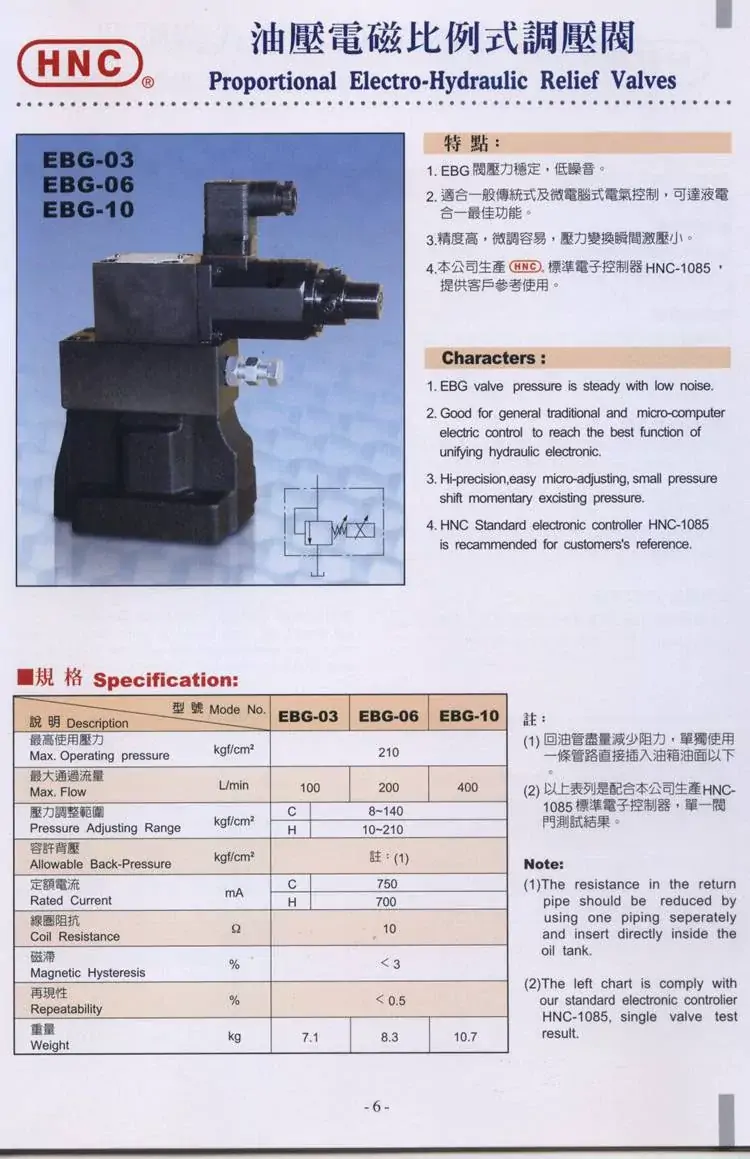

二、先导式比例溢流阀 EBG 系列（主系统调压，标准 21MPa）

EBG-03（03 通径）

EBG-03-C-R

EBG-03-C-L

EBG-03-H-R

EBG-03-H-L

EBG-03-A45-R

EBG-03-A45-L

EBG-03-A70-R

EBG-03-A70-L

EBG-06（06 通径）

EBG-06-C-R

EBG-06-C-L

EBG-06-H-R

EBG-06-H-L

EBG-06-A45-R

EBG-06-A45-L

EBG-06-A70-R

EBG-06-A70-L

EBG-10（10 通径大流量）

EBG-10-C-R

EBG-10-C-L

EBG-10-H-R

EBG-10-H-L

三、高压型比例溢流阀 EBHT 系列（31.5MPa 超高压）

EBHT-03-H-R

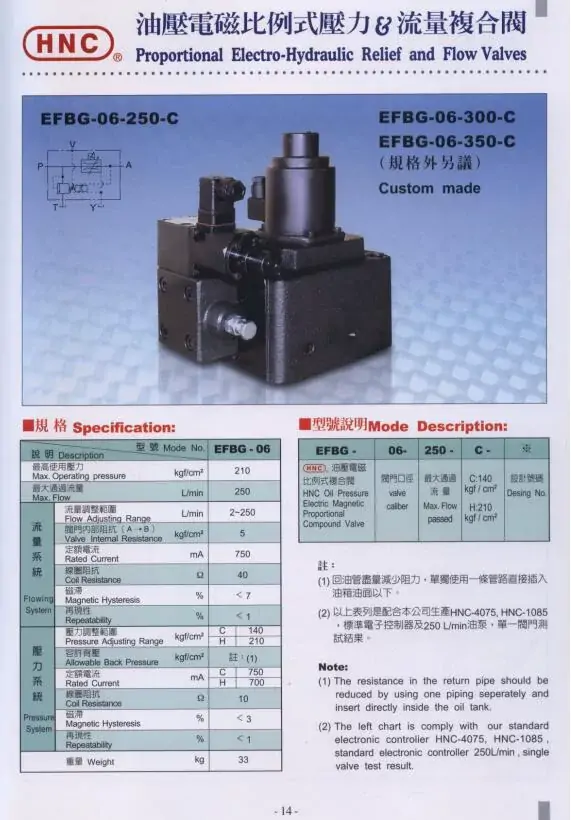

四、EFBG 压力流量复合 PQ 比例阀（注塑机主流双比例阀）

后缀 C = 低压 0~70bar，H = 高压 0~210bar

EFBG-03

EFBG-03-60-C

EFBG-03-60-H

EFBG-03-125-C

EFBG-03-125-H

EFBG-03-160-C

EFBG-03-160-H

EFBG-06

EFBG-06-250-C

EFBG-06-250-H

EFBG-06-320-C

EFBG-06-320-H

EFBG-06-350-C

EFBG-06-350-H

EFBG-10（大机型专用）

EFBG-10-500-C

EFBG-10-500-H

五、比例流量阀 HPQ 系列

HPQ-Q-03-32

HPQ-Q-03-63

HPQ-Q-LG-25

HPQ-Q-LG-32

HPQ-Q-LG-40

六、比例换向阀 PEDV 系列（电液比例方向阀）

PEDV-06-2C2-75L-ES

PEDV-10-2C2-75L-ES

HP3C2-75L-ES（快速比例压力换向阀）

七、电子安全阀（带位置反馈 SF-EL / SFV / SFD）

SF-EL 标准安全阀

SF-EL-16-3-ST

SF-EL-25-3-ST

SF-EL-32-SP

SF-EL-40-SP

SF-EL-50-SP

SFV 带电子位置反馈安全阀

SFV-16、SFV-25、SFV-32、SFV-40

SFD 电磁安全阀

SFD-06-D24-2B2

SFD-10-D24-2B2

八、插装压力阀 LGP 系列

LGP-16、LGP-25、LGP-32、LGP-40、LGP-50

九、差压阀

HNC-4075-ADV

十、比例放大板（配套比例阀控制器）

HNC-1085（通用 PQ 阀放大板）

PV-2537N（单比例压力放大板）

成套适配说明：NG10(03通径)板式**压力+流量双独立比例控制阀**，底板孔位、M12安装螺栓、密封垫圈和BG-03-A、DBW-G03-B3、4WE-10完全通用，可直接互换底板无需改油路。区别于分体比例组合：无需单独搭配比例溢流阀+比例节流阀，阀体内部集成压力反馈、温度+压力双重流量补偿，主打注塑机、压铸机、伺服改造定量泵节能系统，能独立电控无级调节系统压力、供油流量，是定量泵液压站最主流节能主控阀。

一、型号逐位原厂精准释义（含隐藏后缀）

• EFBG：E=电控比例、F=流量调节、B=溢流稳压、G=板式安装；对比EBG：EBG仅比例调压无流量调节，二者外观接近，内部油路不能互换
• 03：通径代码NG10(CETOP05)，油口3/8PT螺纹，匹配专用底板MFB-03，额定通流口径和所有03板式阀统一
• 125：最大调节流量125L/min，实际长期安全稳定流量建议≤100L/min，满流量长期运行会加剧阀芯磨损
• 标配隐藏后缀（市面裸阀默认省略）：完整型号EFBG-03-125-C-20T C：低压弹簧组 调压范围0.2~14MPa
• H：高压弹簧组 调压范围0.2~25MPa（冲压、压铸必选）
• 20：阀体版本，内部降噪流道，适配油温≤70℃
• T：航空插头接线，线圈自带浪涌吸收，无需外接灭弧器
• 选型红线：严禁小流量混用。系统长期流量低于15L/min不建议使用，会出现流量线性漂移、低速爬行；小流量工况改用EBG+叠加节流阀组合更稳定。

二、液压/电气/安装统一额定参数（对标03全系阀）

• 承压参数：壳体极限耐压31.5MPa，长期最高工作压力24.5MPa，内置机械应急安全阀，出厂预设26MPa兜底保护，防止电控失效超压爆管
• 流量参数：流量可调区间1~125L/min，流量滞环≤6%，重复精度≤1%；双重补偿：自动抵消负载压差、油温粘度变化，负载波动流量无偏移
• 泄油参数：双泄油结构，Y1先导外泄、T主回油；Y1背压≤0.2MPa必须单独回油箱，严禁合流；T主回油背压≤0.5MPa，超限直接流量失调
• 电气线圈参数（两组独立线圈互不干扰） 压力线圈：电阻10Ω，额定电流800mA，控制信号0~10V/4~20mA
• 流量线圈：电阻43.5Ω，额定电流680mA，控制信号0~10V/4~20mA
• 防护等级IP65，耐油雾浸泡，线圈允许最高耐温120℃
• 安装规范：MFB-03专用底板，4颗M12×50螺栓，对角分两次锁紧，扭力52±3N·m，和BG-03扭力完全一致；使用氟胶O圈，禁止普通丁腈圈用于高温工况
• 介质要求：VG46抗磨液压油最优，油温20~60℃，强制油液清洁度NAS7级，必须前置10μm高压滤芯，精密阻尼极易被铁屑堵塞
• 安装姿态：仅允许水平正装，禁止侧向、倒置安装，阀芯自重会导致压力零点漂移

三、三路油路完整动作逻辑

1、正常进给（压力、流量同时电控调节）

油泵P口进油，内部先经过比例流量节流阀芯，按照电控信号固定输出流量；再通过压力反馈回路，限制系统最高压力。两路控制完全解耦：调流量不会改变系统压力，调压力不会影响进给速度，区别于节流调速（压力随流量波动）。多余高压油直接阀体内部溢流汇入T主回油。

2、保压静止工况

流量信号归零，节流阀芯关闭，切断供油；压力线圈维持保压设定值，内部先导阀微量稳压，系统无溢流损耗，空载温升极低，适合模具长时间保压。

3、待机卸荷工况

压力信号归零，先导溢流阀全开，油泵全部流量低压溢流回油箱，系统压力降至0.2MPa以内，定量泵实现空载节能，消除定量泵持续高压溢流发热问题。

四、同品类阀横向选型对比

五、现场接线与标定标准化步骤

1. 线路隔离：压力、流量两组屏蔽线单独走线，远离变频器、电机动力线，屏蔽层仅控制柜单端接地，两端接地会产生环流干扰漂移
2. 泄油预处理：单独铺设Y1外泄油管φ10直通油箱，管路长度≤2m，禁止弯折、加装节流
3. 零点标定：系统完全泄压，放大器归零，分别校准压力、流量零点，消除阀芯弹簧预紧偏差
4. 满量程标定：空载逐步给到10V信号，核对最大流量、最大压力，微调放大器增益，保证线性无跳变
5. 机械安全阀限位：机械压力上限比电控最大压力高2MPa，作为电控失效最后防护，禁止和电控压力持平

六、现场高频故障精准排查

• 速度忽快忽慢、流量漂移：Y1外泄背压超标、流量补偿阻尼堵塞；疏通外泄管路，拆解清洗φ0.6流量补偿阻尼孔，更换10μm高压滤芯
• 压力调不低、卸荷不完全：先导阀芯油泥卡滞、放大器零点偏移；重做零点标定，酒精清洗先导锥阀芯，禁止砂纸打磨密封面
• 阀体异常高温：长期超100L/min溢流、T回油背压超标；降低长期溢流流量，扩容主回油管径，控制T背压≤0.5MPa
• 电控无响应：两组线圈接线混淆、插头进水；区分压力/流量插头，烘干插头防水密封，杜绝油水渗入

七、维保硬性禁忌（现场高频失误）

• 泄油禁忌：Y1外泄口绝对不能封堵、不能并入主回油，背压超过0.2MPa直接导致压力流量全部失控
• 混用禁忌：底板不可和久冈比例阀互换，油孔偏移0.5mm造成内部串压，无法修复
• 油品禁忌：禁止使用NAS8及以下污染油，杂质会永久拉伤补偿阀芯，只能更换阀体无法维修
• 维保周期：每1500小时清洗双组先导阻尼，4000小时更换底板密封圈、线圈防水垫圈，同步更换系统高压滤芯
