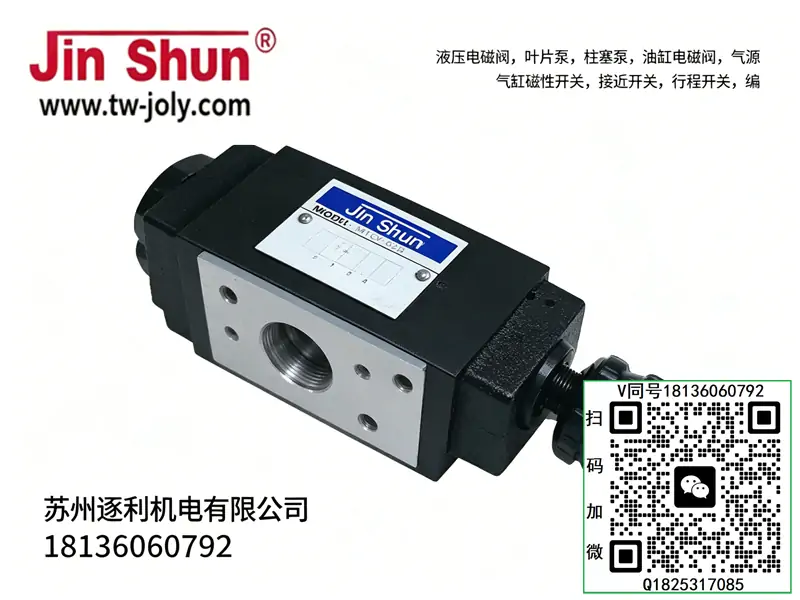

JINSHUN金顺MPCV-02W液控单向阀 MPC-03W双向A液压02保压阀04B

下面整理 JINSHUN（台湾金顺液压） 全系列完整型号清单（液压阀、叶片泵、齿轮泵、叠加阀、压力阀、方向阀等）。

一、JINSHUN 变量叶片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（双联）
• VP-30-30（双联）
• VP-40-40（双联）

二、JINSHUN 电磁换向阀（DSG 系列，油研型）

02 通径（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通径（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

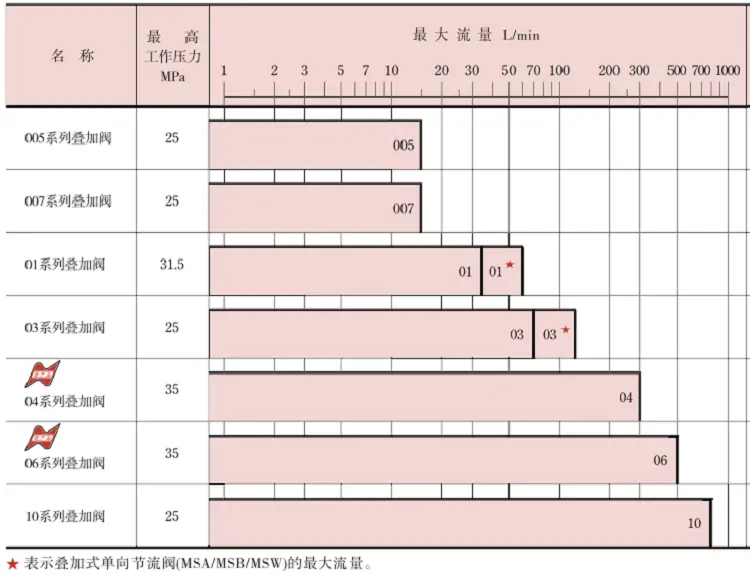

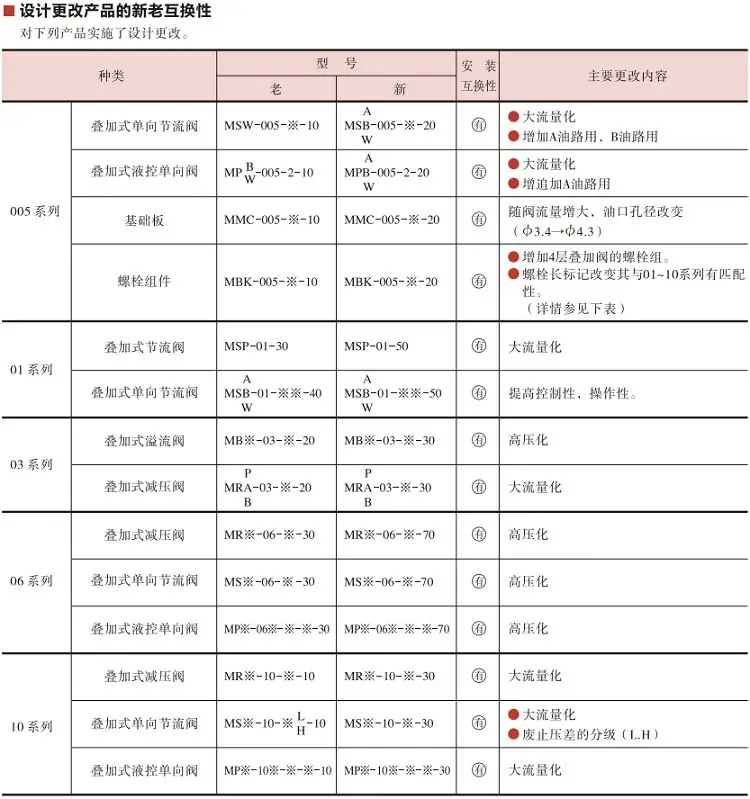

三、JINSHUN 叠加阀系列

1）叠加式溢流阀 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）叠加式减压阀 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）叠加式单向阀 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）叠加式节流阀 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）叠加式抗衡阀 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

• RV-06T-3
• RV-10T-3

2）减压阀 MRA 系列

• MRA-03-2

3）顺序阀 / 抗衡阀 HT/MHA 系列

• HT-10-A4
• MHA-03-C

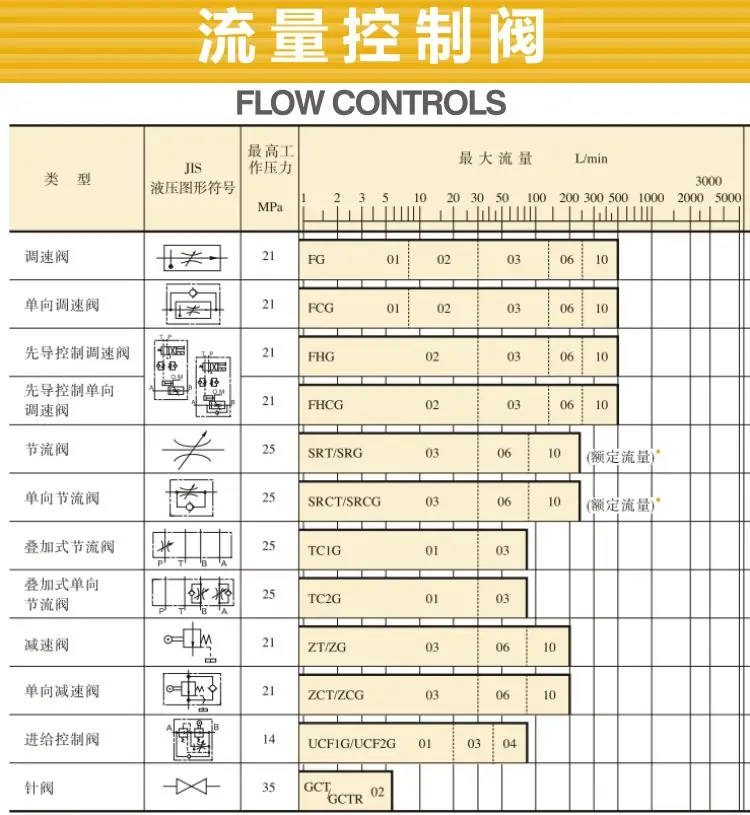

五、JINSHUN 单向阀 / 节流阀 / 流量阀

单向阀

• CIT-02/03/04/06

节流阀

• TV-02/03/04

单向节流阀

• TC-02/03/04

六、JINSHUN 风冷却器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套适配说明：日系标准02规格（NG6通径）叠加式双向液控单向阀，业内俗称**液压锁**，和MRV-02P、MTC-02-W、MSCV-02A孔位100%兼容，共用M6固定螺栓叠加安装，无需外接油管。用于水平油缸、垂直轻载油缸双向零内泄保压，是夹具、升降台最常用保压阀，和MSCV抗衡阀分工明确，严禁重载替代抗衡阀；仅适配全日系02叠加阀，不和力士乐阀混用。

一、型号逐位日系通用编码释义

• MPCV：Modular Pilot Control Valve 叠加式液控单向阀，内置两组独立锥面单向阀芯+先导控制活塞，属于硬密封零内泄保压元件，区别于顺序结构的MSCV抗衡阀，无背压调节功能
• 02：通径代码，NG6公称通径（1/4寸），额定通流35L/min，完全覆盖HPV30油泵34L/min峰值流量
• W：油路控制代号，W=A、B双向独立液控锁止；衍生型号A=仅A口锁止、B=仅B口锁止，W型是整机双向保压标配款
• 隐性默认参数：常规现货无后缀，弹簧开启压力A口0.05MPa、B口0.35MPa；先导控制比1:3，最高工作压力25MPa，外泄式内部控油，无需外接外泄油管
• 核心选型红线：三者现场绝对不能混用。水平轻载→MPCV-02W双向锁止；垂直重载防抖动→MSCV-02A抗衡阀；单方向保压→MPCV-02A单向液控锁，混用会直接出现油缸下坠、滑移。

二、液压&机械额定参数（全日系02阀统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力25MPa，略高于MRV-02P，短时冲击承压28MPa，适配系统21MPa常规高压工况
• 流量参数：双向额定通流35L/min，全开正向压降仅0.07MPa，通流损耗极低，不会抬高系统空载压力
• 先导控制参数：控制比1:3，解锁所需最低控制压力=负载压力÷3；例如B口15MPa负载，仅需5MPa控制油即可解锁，解锁响应22ms
• 密封性能：整体硬质锥面密封，无滑阀间隙，常温静态保压24h压降≤0.1MPa，保压能力优于MSCV抗衡阀，适合长时间静置保压
• 安装规范：4颗M6内六角螺栓，对角锁紧扭力13N·m，和全部日系02叠加阀扭力统一；垫片使用日系超薄丁腈叠加垫片，禁止力士乐垫片混用
• 介质工况：适配VG32/VG46抗磨液压油，油温-10~70℃，允许油液污染度NAS8级，配套系统25μm回油精密滤芯
• 背压要求：内置内泄控油，T口回油背压≤7MPa，背压耐受优于MSCV外泄款，可直接并入公共回油管路

三、双向油路完整动作逻辑（W型独有）

1、油缸伸出（P→A进油，B→T回油）

A口正向油压直接顶开A侧单向阀芯，油液自由直通；同时A口分出先导控制油，推动B侧先导活塞，强制打开B侧单向阀芯，B口油液顺利回油。伸出动作无节流、无额外背压。

2、油缸缩回（P→B进油，A→T回油）

逻辑与伸出对称：B口正向直通，同时B口先导油解锁A侧单向阀，A口顺利回油，双向换向互不干涉。

3、电磁阀中位断电待机

两侧先导控制油同步泄压，A、B两侧单向阀芯在弹簧+负载油压双重作用下强制闭合，**AB两口同时锁死**，无论油缸受正向、反向外力，都不会发生位移滑移，实现双向刚性保压。

四、日系全套02叠加阀标准叠装顺序（自上而下固定）

1. 第一层：4WE6电磁/4WMM6手动换向阀
2. 第二层：MTC-02-W双向节流阀
3. 第三层：MPCV-02W双向液控单向阀（液压锁）
4. 第四层：MRV-02P P口叠加溢流阀
5. 底层：日系02通径油路集成块
6. 叠装补充：若同时需要重载防晃，将MPCV替换为MSCV-02A，二者安装尺寸完全一致，直接原位互换无需改油路。

五、MPCV、MSCV、普通单向阀三者横向对比

六、现场调试标准化步骤

1. 油路泄压：断电按下换向阀手动顶杆，排空AB腔残压，禁止带压拆解叠加阀，避免阀芯弹出损伤密封
2. 空载试运行：空载往复伸缩油缸3次，检查换向是否卡顿、叠层是否渗油
3. 保压测试：油缸伸出至目标位置，电磁阀断电静置30分钟，观测活塞杆位移，允许位移≤0.2mm即为合格
4. 故障微调：出现换向卡顿，拆解清洗先导活塞油泥，无需调节任何压力参数（本阀无调压旋钮）

七、高频现场故障排查

• 断电后油缸缓慢回缩：锥面粘附铁屑、阀芯闭合不到位；酒精冲洗AB侧锥阀密封面，更换25μm精密回油滤芯
• 油缸换向抖动冲击：先导控油节流孔堵塞、两侧解锁不同步；疏通内置微小控油孔，空载低速磨合阀芯
• 叠层接触面渗油：垫片装反、螺栓扭力不均；垫片光滑面朝上，对角二次复紧至13N·m
• 低温无法解锁：油液粘度过高；冬季切换VG32低温液压油，预热油温至18℃以上再启动

八、安装维保硬性禁忌

• 体系混用禁忌：严禁和力士乐Z2FS6、4WE6叠加混搭，油孔错位会导致先导控油失效，油缸永久无法换向
• 安装顺序禁忌：必须放在节流阀下方、溢流阀上方，节流阀后置会干扰控油油路，造成锁止失灵
• 外力禁忌：禁止油缸带超大冲击负载，硬密封锥面受冲击易拉伤，造成永久性内泄
• 维保周期：每1200小时清洗双向锥阀芯与先导活塞，3500小时统一更换叠加垫片及内部O型圈，和同组02叠加阀同步维保
