JINSHUN金顺MSCV-02A MSCV-02B MSCV-03A/03B MSCV-04A MSCV-06抗衡阀

下面整理 JINSHUN（台湾金顺液压） 全系列完整型号清单（液压阀、叶片泵、齿轮泵、叠加阀、压力阀、方向阀等）。

一、JINSHUN 变量叶片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（双联）
• VP-30-30（双联）
• VP-40-40（双联）

二、JINSHUN 电磁换向阀（DSG 系列，油研型）

02 通径（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通径（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

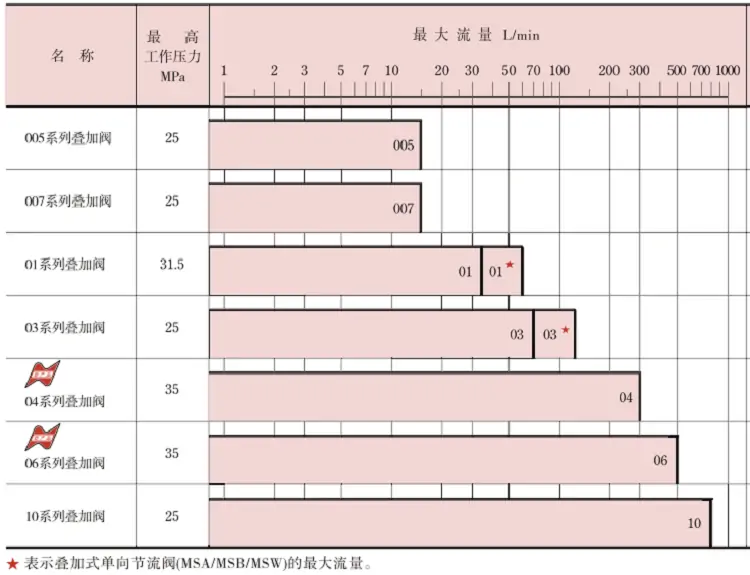

三、JINSHUN 叠加阀系列

1）叠加式溢流阀 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）叠加式减压阀 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）叠加式单向阀 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）叠加式节流阀 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

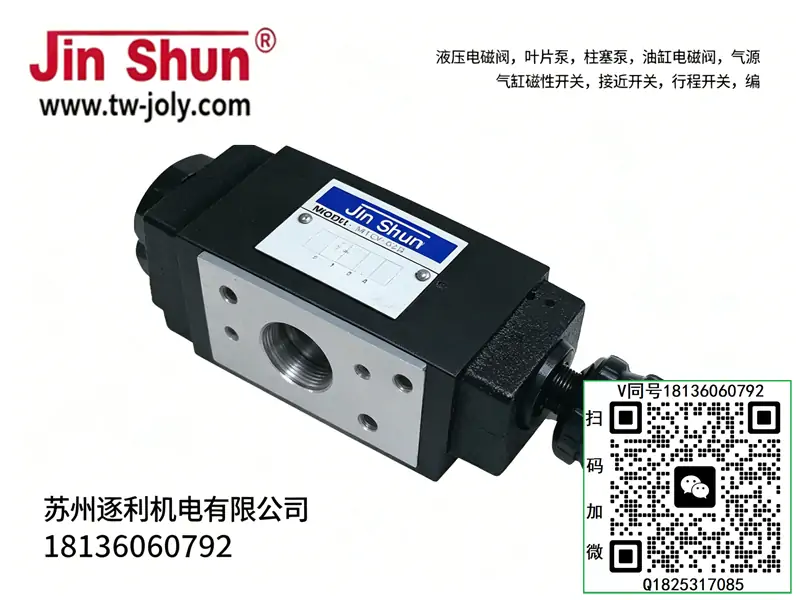

5）叠加式抗衡阀 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

• RV-06T-3
• RV-10T-3

2）减压阀 MRA 系列

• MRA-03-2

3）顺序阀 / 抗衡阀 HT/MHA 系列

• HT-10-A4
• MHA-03-C

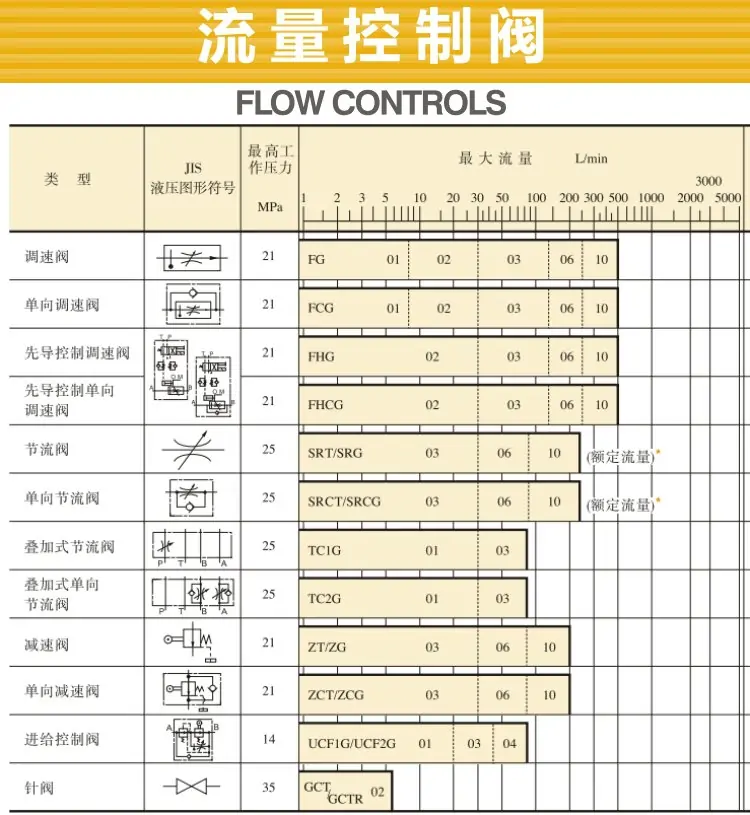

五、JINSHUN 单向阀 / 节流阀 / 流量阀

单向阀

• CIT-02/03/04/06

节流阀

• TV-02/03/04

单向节流阀

• TC-02/03/04

六、JINSHUN 风冷却器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V.

成套适配说明：日系标准02规格（NG6通径）叠加式单向抗衡阀，和MTC-02-W、MRV-02P、4WE6全系日系叠加阀100%孔位兼容，共用M6对角锁紧螺栓，无需外接管路。专属用于**垂直油缸、倾斜负载防自重下滑**，区别于普通液控单向阀，可消除油缸爬行、负载抖动，是立式工装、升降平台标配保压平衡阀，严禁和力士乐叠加阀混搭叠装。

一、型号逐位日系通用编码释义

• MSCV：Modular Sequence Counterbalance Valve 叠加式单向抗衡阀（平衡阀），属于外泄先导控制结构，内置单向阀+顺序阀复合阀芯，同时具备正向自由通油、反向背压锁止双重功能
• 02：通径代码，NG6通径（1/4寸），匹配全部02系列日系叠加阀，额定通流40L/min，全覆盖HPV30油泵34L/min峰值流量
• A：受控油口代号，代表管控A工作口反向油路；油口定义：A口受控、B口直通。衍生款MSCV-02B为B口受控，二者阀芯不能互换，仅安装油路相反
• 隐性默认参数：无后缀=标准旋钮调压；调压范围0.7~21MPa、内泄硬密封、外泄式先导控制，市面95%现场均为此基础款，无需额外后缀标注
• 核心选型红线：抗衡阀≠液控单向阀。液控单向阀靠控制油完全解锁，易出现负载下坠抖动；抗衡阀依靠反向背压比例解锁，低速升降绝对无爬行，垂直重载必须选MSCV，不可用MPC液控单向阀替代

二、液压&机械额定参数（全日系02阀统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa，和MRV-02P调压上限完全对齐，短时冲击承压25MPa，适配系统20MPa常规高压工况
• 流量参数：正向自由通流35L/min，全开压降仅0.08MPa；反向受控通流30L/min，反向节流压降最高2.1MPa，满足重载背压建立需求
• 先导控制比：标准1:4先导比，仅需A口4MPa先导压力，即可解锁16MPa反向负载背压，解锁压差小，油缸启动无冲击
• 密封性能：锥面金属硬密封，静态保压24h压降≤0.18MPa，远优于滑阀式液控单向阀，长期保压无缓慢下坠
• 安装规范：4颗M6内六角螺栓，对角锁紧扭力13N·m，和MTC-02-W、MRV-02P扭力完全一致；必须使用日系超薄丁腈叠加垫片，禁止力士乐垫片混用
• 介质工况：适配VG32/VG46抗磨液压油，油温-10~70℃，允许油液污染度NAS8级，配套系统25μm回油精密滤芯
• 泄油形式：独立外泄结构，T口回油背压≤0.5MPa，背压过高会导致解锁失灵、油缸无法下降

三、三路工况油路动作逻辑（MSCV-02A专属）

1、油缸伸出（P→A，负载上升）

A口正向进油，直接顶开内置单向阀芯，油液零阻力直通A口，抗衡功能不介入，油缸平稳上升，不会产生额外压力损耗，上升速度由MTC-02-W节流阀独立调节。

2、油缸缩回（P→B，负载下降）

B口进油后分出先导控制油，导入抗衡阀先导活塞，克服阀芯弹簧预紧力，缓慢打开A口反向回油通道；A口回油必须维持设定背压，抵消油缸自重，实现**比例随动下降**，杜绝负载超速俯冲、抖动。

3、电磁阀中位断电待机

先导控制油泄压，抗衡阀芯完全闭合，A口油路刚性锁止，无论负载自重多大，油缸永久保持当前位置，不受管路微量内泄影响。

四、日系全套阀固定叠装顺序（自上而下不可颠倒）

1. 第一层：4WE6电磁换向阀
2. 第二层：MTC-02-W双向节流阀
3. 第三层：MSCV-02A A口抗衡阀
4. 第四层：MRV-02P P口叠加溢流阀
5. 底层：日系02通径油路集成块
6. 叠装说明：抗衡阀必须紧邻油路块放置，保证受控A口油道最短，减少油路弹性形变，避免下降抖动。

五、MSCV抗衡阀与MPC液控单向阀现场对比

六、现场标准化调压步骤

1. 系统泄压：断电按压换向阀手动顶杆，排空A/B两路残压，抗衡阀带压调压会导致阀芯偏磨、背压永久漂移
2. 初始设定：逆时针松开调压旋钮至最低背压，此时油缸可自由下降
3. 重载标定：空载升起油缸至中位，缓慢顺时针拧紧旋钮，直至油缸停止自主下滑，再额外拧紧1/4圈预留安全余量
4. 动态复测：带满载往复升降10次，核验下降无抖动、无超速俯冲，中位静置30分钟无位移
5. 锁紧防护：拧紧顶部防松螺母，防止设备震动导致背压参数漂移

七、高频现场故障排查

• 垂直油缸自行下滑：调压背压不足、外泄回油背压超标；调高0.2~0.3MPa背压，单独铺设外泄油管，禁止并入主回油
• 油缸下降剧烈抖动：先导控制油路节流不足、背压过高；小幅下调背压，检查先导油道铁屑堵塞
• 叠合面渗油：叠加垫片装反、螺栓扭力不均；光滑面朝上安装垫片，对角二次复紧至13N·m
• 油缸上升压力偏高：单向阀芯油泥卡滞；酒精冲洗单向阀锥面，清理内部油泥杂质

八、安装维保硬性禁忌

• 体系混用禁忌：禁止与力士乐Z2FS6、4WE6混搭，油孔偏移0.8mm会直接导致先导控油失效，油缸永久无法下降
• 外泄油路禁忌：外泄口严禁封堵、严禁合流主回油，背压超过0.5MPa直接解锁失效，引发安全坠机
• 调节禁忌：禁止一次性大幅拧紧旋钮，背压过大会导致系统溢流阀频繁溢流、油温极速升高
• 维保周期：每1500小时清洗先导活塞，3500小时更换叠加垫片及内部密封圈，和MTC、MRV同步维保换油
