JINSHUN金顺电磁阀DSG-03-2B2B-LW，DSG-02-3C10-DL

下面整理 JINSHUN（台湾金顺液压） 全系列完整型号清单（液压阀、叶片泵、齿轮泵、叠加阀、压力阀、方向阀等）。

一、JINSHUN 变量叶片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（双联）
• VP-30-30（双联）
• VP-40-40（双联）

二、JINSHUN 电磁换向阀（DSG 系列，油研型）

02 通径（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通径（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

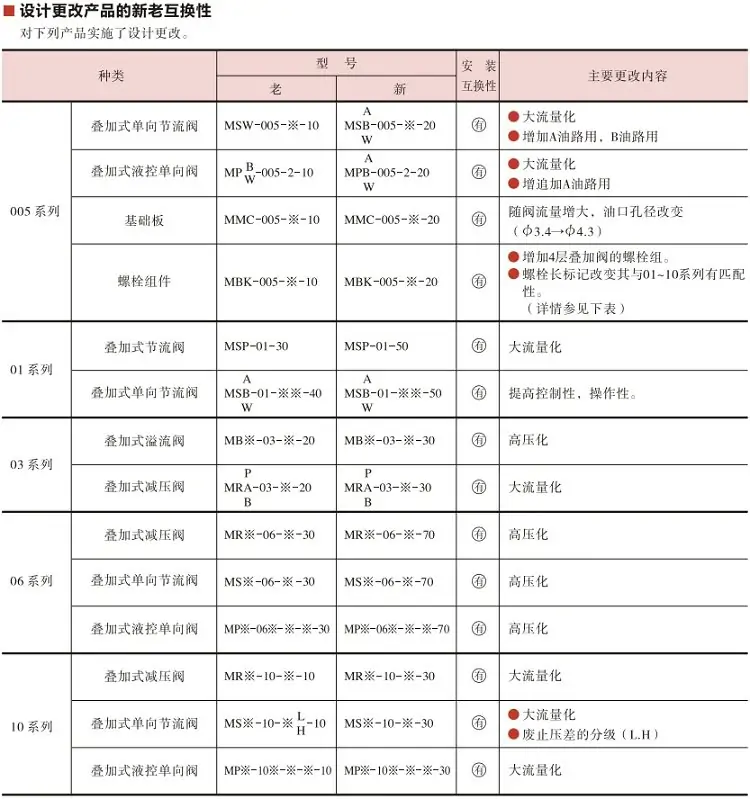

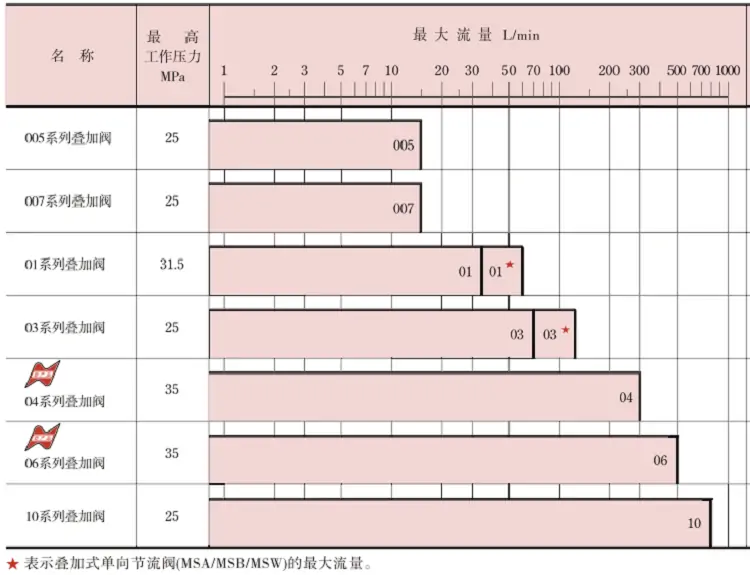

三、JINSHUN 叠加阀系列

1）叠加式溢流阀 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）叠加式减压阀 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）叠加式单向阀 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）叠加式节流阀 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）叠加式抗衡阀 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

• RV-06T-3
• RV-10T-3

2）减压阀 MRA 系列

• MRA-03-2

3）顺序阀 / 抗衡阀 HT/MHA 系列

• HT-10-A4
• MHA-03-C

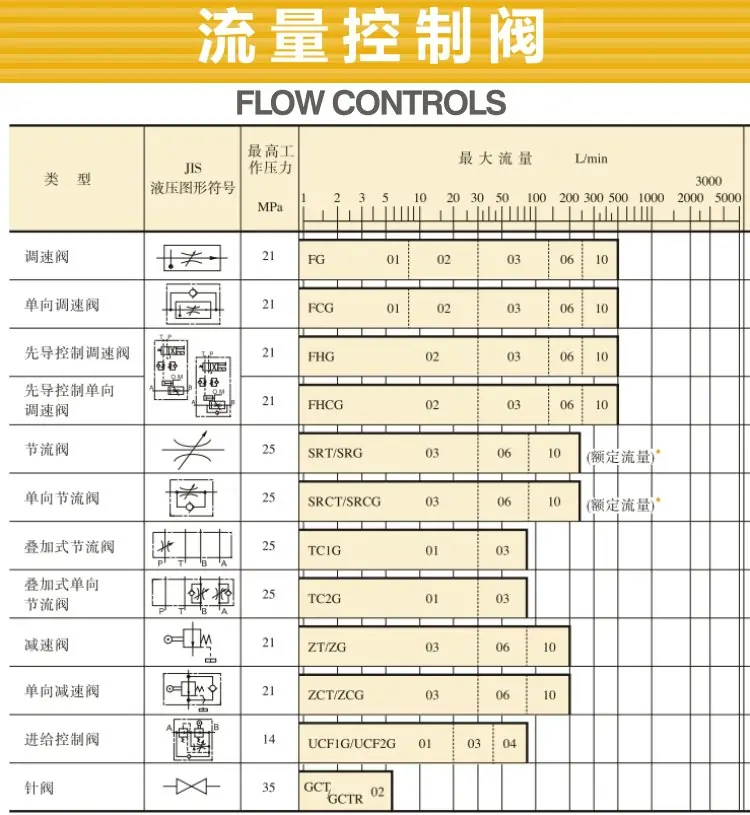

五、JINSHUN 单向阀 / 节流阀 / 流量阀

单向阀

• CIT-02/03/04/06

节流阀

• TV-02/03/04

单向节流阀

• TC-02/03/04

六、JINSHUN 风冷却器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套适配说明：日系油研标准03通径（NG10）板式湿式电磁换向阀，适配全套日系叠加阀组（MRV-02P、MTC-02-W），多用于油路通断保压、油泵卸荷支路、夹具自锁油路。区别于4WE6（NG6）力士乐阀，通径更大、流量上限更高，二者底板、油孔完全不通用，禁止混装油路块。标配交流湿式线圈，车间市电直驱无需电源转换。

一、型号逐位日系官方编码释义

• DSG：油研标准板式湿式电磁换向阀系列，内置湿式电磁铁，阀芯浸泡液压油内，降噪、抗油压冲击、线圈不易烧毁，是日系液压站主力换向阀
• 03：通径规格，NG10公称通径，适配ISO4401-05安装面，额定通流120L/min，远超HPV30油泵34L/min峰值流量
• 2：阀位数，二位阀，仅有断电、通电两个工位，无中间中位，区别于三位DSG-03-3C系列
• B：复位形式，单侧弹簧偏置复位，单电磁铁控制，断电依靠内部弹簧自动复位，无需双侧线圈
• 2：阀芯机能代号，2型=二位二通常闭阀芯，断电P口封闭、油路切断；通电P-T导通、油路卸荷通流
• B：阀芯作用侧代号，B侧电磁铁控制换向，区别于A侧，仅代表电磁铁安装方位，油路功能无变化
• L：出线结构，侧出线接线盒，防水弯折走线，适配液压站狭小安装空间
• W：AC220V湿式交流电磁铁，内置压敏电阻浪涌吸收，耐油雾、绝缘等级H级，国内车间标配电压
• 核心易错区分：2B2=常闭型（断电断油、通电通油）；2B3=常开型（断电通油、通电断油），二者外形完全一致，阀芯不可互换，接反直接导致设备动作反向、安全事故。

二、液压&电气额定参数（日系阀统一对标）

• 承压参数：最高静态工作压力31.5MPa，短时冲击承压33MPa，和MRV-02P、DBW10压力等级完全匹配，适配系统24.5MPa高压工况
• 流量参数：额定稳定通流100L/min，峰值120L/min；额定流量下P-T压降0.38MPa，通流阻力小，大流量无啸叫
• 背压耐受：T口允许最大回油背压3.6MPa，高于NG6力士乐阀，可直接和多路阀回油合流，无需独立回油管
• 电气参数：AC220V/50Hz，单线圈额定功耗42VA，冷态线圈电阻约1480Ω；最高换向频次25次/分钟，不适合高频往复循环
• 安装规范：底板4颗M8内六角螺栓，对角锁紧扭力26N·m，专用03通径底板，和4WE6（M6螺栓）底板无法互换
• 介质工况：适配VG32/VG46抗磨液压油，油温-10~70℃，标配NBR丁腈密封，允许油液污染度NAS8级，配套25μm回油滤芯
• 防护配置：自带侧面手动应急顶杆，断电可手动强制导通油路，用于检修泄压；壳体防护等级IP65

三、双工位油路详细逻辑

1、电磁铁断电（常态工位）

内部弹簧推动阀芯处于初始位置，P口、T口完全隔断，A口封闭。主油路保压闭锁，油泵压力由主溢流阀维持，油路无卸荷，夹具、油缸保持夹紧保压状态。

2、电磁铁通电（换向工位）

电磁吸力克服弹簧预紧力推动阀芯换向，P口直接与T口连通，主油路直接卸荷回油箱，系统压力归零，油缸松开、夹具复位。

通俗功能总结：断电保压闭锁，通电快速卸荷，专门用作系统远程卸荷阀、油路紧急泄压阀，替代外置球阀电控泄压

四、日系整套阀组联动叠装搭配

1. 基础叠装组合：DSG-03-2B2B-LW + MRV-02P支路限压 + MTC-02-W双向节流，全套日系02/03通径配合使用，油路孔位零冲突
2. 系统分工：MRV-02P负责支路压力上限；MTC-02-W负责油缸伸缩调速；DSG-03-2B2B负责整机远程断电保压、通电卸荷
3. 冗余防护：搭配DBD直动溢流阀做冲击兜底，DSG做常态电控卸荷，双重压力防护，避免电磁铁卡死无法泄压

五、日系DSG与力士乐4WE6横向对比

六、AC220V线圈专属接线规范

• 接线要求：零火双线接入，严禁共用设备动力零线，车间零线漂移会引发线圈低频嗡嗡异响、过热烧毁
• 浪涌保护：线圈内置R型压敏电阻，无需外接灭弧器，禁止并联直流续流二极管，会直接短路跳闸
• 布线间距：交流控制线和比例阀屏蔽线间距≥30cm，防止工频干扰导致比例压力漂移、阀误换向
• 互锁要求：单线圈无需软硬件互锁，区别于双头三位阀，不存在双线圈同时通电短路风险

七、现场高频故障排查

• 通电无法卸荷泄压：阀芯油泥卡滞、先导泄油孔堵塞；酒精冲洗阀芯节流槽，更换25μm精密回油滤芯
• 断电自动缓慢泄压：阀芯密封磨损、端面垫片渗油；更换03通径专用矩形组合垫片，对角复紧螺栓扭力
• 线圈温升过快异响：输入电压波动超过±10%、接线端子虚接；加装单相交流稳压器，紧固端子压线
• 手动顶杆失效：顶杆密封圈老化渗油；更换阀体原装耐油密封圈，禁止带高压按压顶杆

八、安装维保硬性禁忌

• 跨体系混用禁忌：严禁将DSG03和4WE6、Z2FS6混用同一块油路块，油孔位距偏差直接造成油路串压、保压失效
• 安装朝向：优先水平正装，竖直倒置会导致湿式线圈渗入液压油，击穿绝缘层短路烧毁
• 背压禁忌：回油背压严禁超过3.6MPa，背压超标会出现阀芯复位不到位，断电依旧自动卸荷
• 维保周期：交流线圈寿命5500小时，每3000小时检查线圈绝缘阻值，低于0.4MΩ直接更换线圈；每1200小时清洗阀芯
