JINSHUN金顺MTC-02-W叠加阀MTC-03-W MBRV-03P MTCV-03W

下面整理 JINSHUN（台湾金顺液压） 全系列完整型号清单（液压阀、叶片泵、齿轮泵、叠加阀、压力阀、方向阀等）。

一、JINSHUN 变量叶片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（双联）
• VP-30-30（双联）
• VP-40-40（双联）

二、JINSHUN 电磁换向阀（DSG 系列，油研型）

02 通径（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通径（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

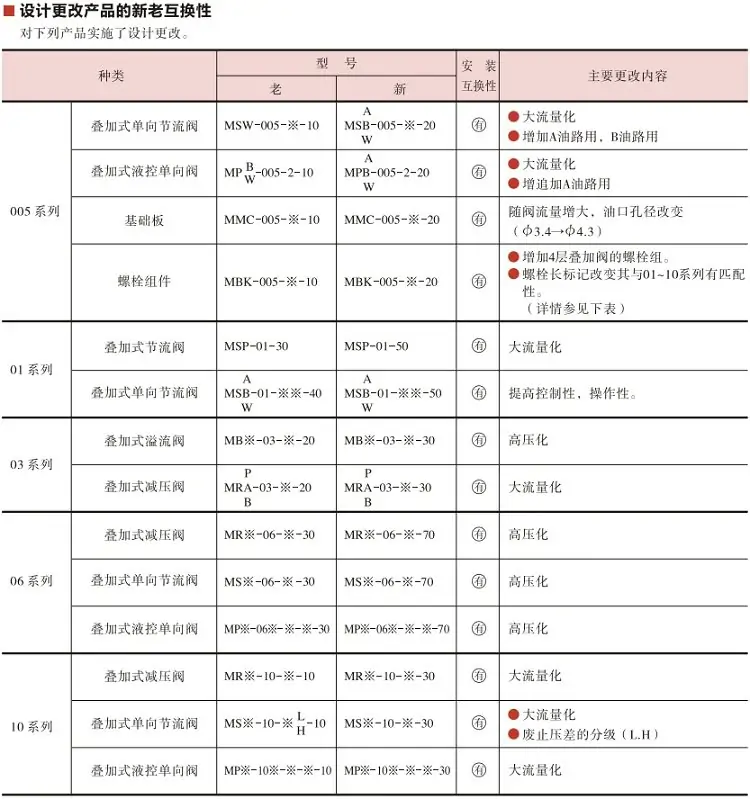

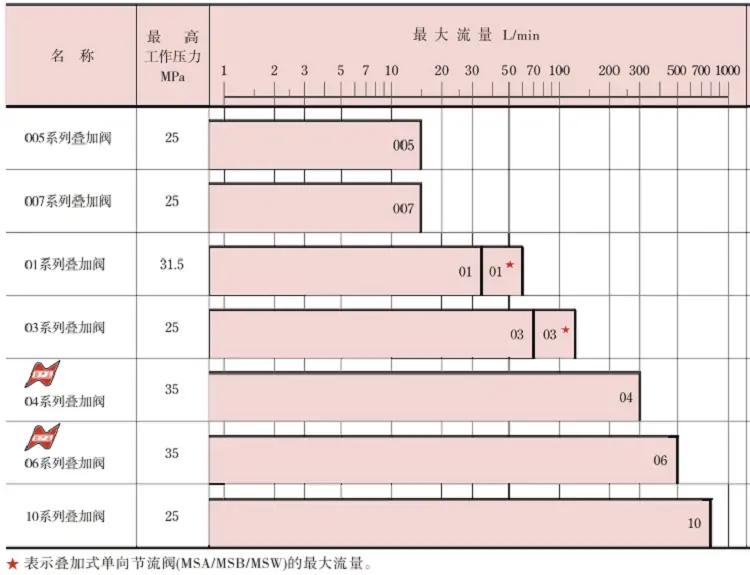

三、JINSHUN 叠加阀系列

1）叠加式溢流阀 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）叠加式减压阀 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）叠加式单向阀 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

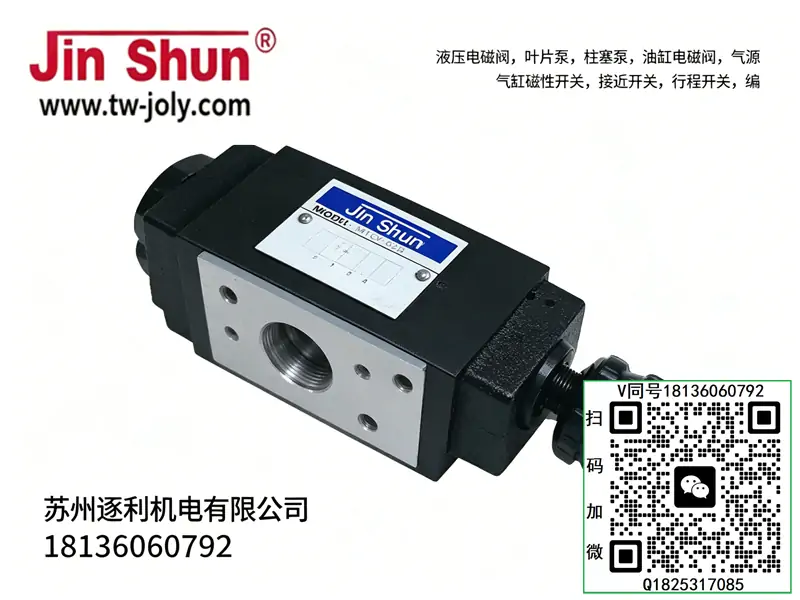

4）叠加式节流阀 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）叠加式抗衡阀 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

• RV-06T-3
• RV-10T-3

2）减压阀 MRA 系列

• MRA-03-2

3）顺序阀 / 抗衡阀 HT/MHA 系列

• HT-10-A4
• MHA-03-C

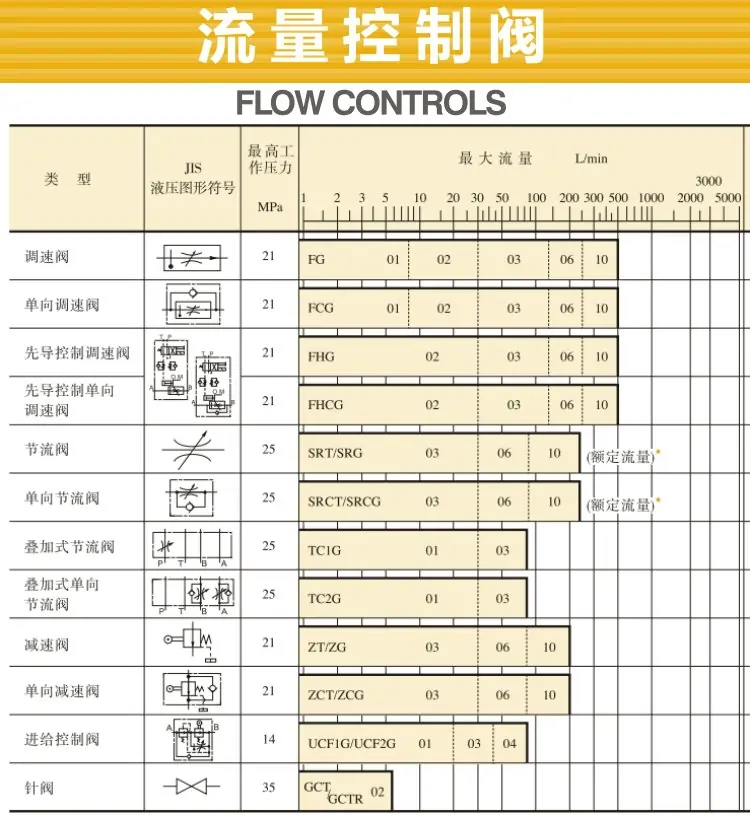

五、JINSHUN 单向阀 / 节流阀 / 流量阀

单向阀

• CIT-02/03/04/06

节流阀

• TV-02/03/04

单向节流阀

• TC-02/03/04

六、JINSHUN 风冷却器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套适配说明：日系02规格（NG6通径）叠加式双向单向节流阀，属于油研/七洋通用日系叠加体系，外形安装尺寸和4WE6、MRV-02P完全一致，共用4颗M6螺栓叠装。专门同时控制油缸A、B双向回油节流调速，是日系液压站标配流量阀，**严禁和力士乐Z2FS6混搭叠装**，垫片、油路孔位互不兼容。

一、型号逐位日系通用编码释义

• MTC：Modular Throttle Check 叠加式单向节流阀，内部独立节流阀芯+锥面单向阀集成结构，区别于力士乐Z2FS缝隙节流，采用三角槽节流，低速抗爬行性能更强
• 02：通径规格代码，公称通径NG6（6通径），匹配4WE6全系换向阀，最大适配流量40L/min，覆盖HPV30油泵34L/min峰值流量
• W：油路控制代号，W=A、B双工作口同时节流；衍生型号A=仅A口节流、B=仅B口节流，现场W型双向调速使用率最高
• 隐性后缀补充：本体无后缀默认内六角调节；后缀-K为顶部旋钮调节、后缀-I为进口节流标准款，常规MTC-02-W默认出口回油节流，机床主流选型
• 核心兼容红线：和MRV-02P可自由叠装；和力士乐Z2FS6绝对不能混用，二者油孔偏移0.8mm，叠装后直接出现AB口串油、油缸窜动，垫片、螺栓孔位不可互换

二、液压&机械额定参数（全日系阀对标）

• 承压参数：壳体极限耐压35MPa，长期额定工作压力25MPa，略高于MRV-02P的21MPa，可适配系统24.5MPa高压工况，短时冲击承压28MPa
• 流量参数：额定稳定通流35L/min，瞬时峰值40L/min；单口节流压降0.32MPa@30L/min，全开压降仅0.07MPa，空载温升极低
• 调速性能：最低稳定流量0.25L/min，三角槽节流结构，低速进给无爬行、无抖动，适配研磨、精密进给工位
• 单向开启压力：0.05MPa，远低于力士乐阀，反向回油几乎无阻力，不会产生额外背压
• 安装规范：4颗M6内六角螺栓，对角锁紧扭力13N·m，和4WE6、MRV-02P扭力完全统一；必须使用日系丁腈超薄叠加垫片，禁止力士乐垫片
• 介质工况：适配VG32/VG46抗磨液压油，油温-15~70℃，允许油液污染度NAS8级，配套系统25μm回油精密滤芯
• 背压要求：A/B口允许回油背压≤8MPa，适配多路回油合流工况，背压耐受优于力士乐Z2FS6

三、双向油路工作逻辑与叠装顺序

3.1 油路原理（出口回油节流）

1.油缸伸出（P→A、B→T）：B口回油必须经过节流槽调速，A口进油单向阀全开直通，依靠回油节流建立背压，保证油缸运行平稳无漂移；2.油缸缩回（P→B、A→T）：A口回油节流调速，B口进油直通；3.双向独立调节，互不干涉伸出、缩回速度。

3.2 日系标准自上而下叠装顺序（固定不可颠倒）

1. 第一层：4WE6电磁/4WMM6手动换向阀
2. 第二层：MTC-02-W双向节流阀
3. 第三层：MRV-02P叠加P口溢流阀
4. 底层：日系油路集成块
5. 拓展搭配：需要保压时底层叠加MPC-02液控单向阀，整套全系日系叠加阀，孔位百分百兼容，无需修改油路块。

四、日系/力士乐双向节流阀横向选型对比

五、现场标准化调速步骤（杜绝低速爬行）

1. 油路泄压：设备断电，按压换向阀手动顶杆排空残压，叠加节流阀带压调节易造成节流槽形变，永久调速失灵
2. 初始归零：分别拧紧A、B两侧内六角调节螺钉至全闭，此时油缸双向锁止无法移动
3. 伸出调速：逆时针微调B侧螺钉，单次1/8圈，间隔20秒观察油缸速度，三角槽微调幅度需小于力士乐阀，防止速度突变冲击
4. 缩回调速：微调A侧螺钉独立调速，双向参数互不干扰，调好后锁紧侧边防松顶丝
5. 联动复测：往复运行15次，核验低速无爬行、回油无啸叫，叠合面无渗油

六、高频现场故障排查（日系阀特有故障）

• 低速油缸断续爬行：三角节流槽卡入细微铁屑、油液含气；使用无水酒精冲洗节流槽，系统空载循环排气，更换25μm精密滤芯
• 调节螺钉转动速度无变化：内置单向阀锥面卡滞；拆解取出单向阀芯研磨清洁，禁止打磨节流槽
• 叠层渗油：垫片正反面装反、多阀叠放扭力不均；日系垫片光滑面朝上，对角二次复紧扭力13N·m
• 双向速度互相串扰：不同体系阀混用油孔错位；拆除力士乐阀，统一更换全套日系叠加阀

七、安装维保硬性禁忌

• 叠装顺序禁忌：节流阀必须放在换向阀下方、溢流阀上方，倒装会封堵换向阀先导控油孔，导致阀芯无法复位
• 体系混用禁忌：绝不允许上下层分属日系、德系，外观尺寸一致但油路孔位偏移，属于现场最高发隐蔽故障
• 调节禁忌：禁止大幅度松螺钉，三角槽通流面积突变会产生高压冲击，击穿MRV-02P内部弹簧
• 维保周期：每1000小时清洗节流槽，3500小时更换叠加垫片，和MRV-02P同步维保换油
• 成套适配说明：日系02规格（NG6通径）叠加式直动溢流阀，和4WE6换向阀、Z2FS6节流阀底板完全通用，共用M6固定螺栓叠装，无需外接油管。专门用于P主油路过载稳压、局部安全泄压，适配HPV30变量泵整套液压系统，常作为支路二次调压、系统备用安全溢流阀，和力士乐DBD系列功能互补、安装互不通用。

一、型号逐位国标通用释义（油研系通用编码）

• MRV：Modular Relief Valve 叠加式直动溢流阀，属于锥阀直动结构，无先导阻尼孔、结构简单，抗油污能力强，是日系叠加液压站标配压力阀
• 02：通径规格代码，对应公称通径NG6，和4WE6、Z2FS6通径一致，最大适配流量40L/min，覆盖HPV30油泵34L/min峰值流量
• P：溢流控制油口代号，P=仅控制P进油口压力，多余流量直接内部溢流至T回油口；衍生型号A控制A口、B控制B口、W双向控制AB口，现场P口使用率最高
• 隐性后缀补充：标准裸款MRV-02P默认调压范围0.7~21MPa；后缀-1为0.7~7MPa、后缀-2为0.7~14MPa、后缀-3为0.7~21MPa、后缀-4为10~35MPa，无后缀等同于-3档位
• 核心兼容红线：外形尺寸兼容力士乐NG6叠加阀，但内部油孔孔位不互通，**不能和Z2FS6力士乐节流阀混搭叠装**，只能同日系MRV、MB系列叠加阀组合；力士乐阀和日系叠加阀垫片不可混用

二、液压&机械额定参数（全系统对标）

• 承压参数：最高壳体耐压35MPa，长期额定工作压力21MPa，匹配DBW10、DBDH10系统耐压上限，短时冲击承压25MPa
• 流量参数：额定连续溢流流量25L/min，瞬时峰值40L/min；连续大流量溢流会快速啸叫发热，仅适合间歇溢流、稳压保压，不适合主油路长期溢流
• 响应性能：开启响应12ms，慢于DBD直动阀、快于DB10先导阀，应对常规机床压力冲击完全够用
• 调节结构：顶部旋钮手动调压，自带刻度标尺，无需内六角工具，现场微调便捷；自带防松锁母，震动工况不易压力漂移
• 安装规范：4颗M6内六角螺栓，对角锁紧扭力13N·m，和4WE6换向阀扭力完全一致；叠加密封使用日系专用NBR叠加垫片，禁止混用力士乐垫片
• 介质工况：适配VG32/VG46抗磨液压油，油温-10~70℃，允许油液污染度NAS8级，配套系统25μm回油精密滤芯
• 背压要求：内置内泄结构，允许T口回油背压≤2MPa，背压超标会抬高设定压力，调压失灵

三、油路工作逻辑与叠装顺序

3.1 油路原理

P口进油压力直接作用于锥阀芯底部，油压克服内置弹簧预紧力，阀芯抬升，P口油液通过阀体内部流道直接汇入T回油口卸荷。仅限制主油路P口压力，不会干涉A、B油缸工作油路，不会影响油缸伸缩速度。

3.2 标准自上而下叠装顺序（日系标配）

1. 第一层：4WE6电磁/4WMM6手动换向阀
2. 第二层：Z2FS6叠加节流阀（日系同款）
3. 第三层：MRV-02P叠加溢流阀
4. 底层：油路集成块
5. 拓展用法：多路独立调压时，可在单支路单独叠加MRV-02A/B，实现单个油缸独立压力，主系统DBW10统一兜底保护，双压力冗余防护。

四、四款溢流阀横向现场选型对比

五、现场标准化调压步骤

1. 油路泄压：设备断电，按压换向阀手动应急顶杆，排空油路残余压力，叠加阀带压调压极易造成阀芯偏磨、压力永久漂移
2. 初始归零：松开顶部锁母，逆时针旋转旋钮至刻度0，此时溢流压力为弹簧下限0.7MPa，油泵近乎空载
3. 分级升压：顺时针每旋转一格刻度升压约1.4MPa，单次旋转不超过2格，间隔20秒等待油压稳定，避免瞬时压力冲击损伤管路
4. 余量锁定：设定压力比实际工作压力高10%，例如工作压力16MPa，设定17.6MPa，锁紧防松螺母
5. 联动复测：油缸全行程往复运行10次，核验压力波动≤±0.15MPa，无阀体啸叫、叠合面渗油

六、高频现场故障排查

• 压力调不低、始终偏高：T口回油背压超标、内部溢流流道油泥堵塞；单独铺设独立回油管，酒精冲洗内部溢流流道
• 空载间歇性啸叫：弹簧低频颤振、和油泵脉动共振；下调5%设定压力，消除共振区间，无需更换阀芯
• 叠层之间渗油：叠加垫片装反、螺栓扭力不均；更换日系专用超薄垫片，对角二次复紧扭力
• 压力自行漂移：锁母松动、阀芯粘附胶质油泥；锁紧锁母，使用专用液压油清洗剂冲洗阀芯配合面

七、安装维保硬性禁忌

• 叠装禁忌：严禁和力士乐Z2FS6混搭叠加，油孔错位会直接造成P、T串油，系统永久无法保压
• 流量禁忌：禁止长期连续全流量溢流，使用时长不得超过单次5分钟，长期溢流改用DB10主溢流阀
• 朝向要求：仅允许水平正装，竖直安装会导致阀芯自重偏移，低压工况压力漂移
• 维保周期：每1200小时拆解清洗锥阀芯，每3500小时更换叠加垫片与内部O型圈，和换向阀同步维保换油
