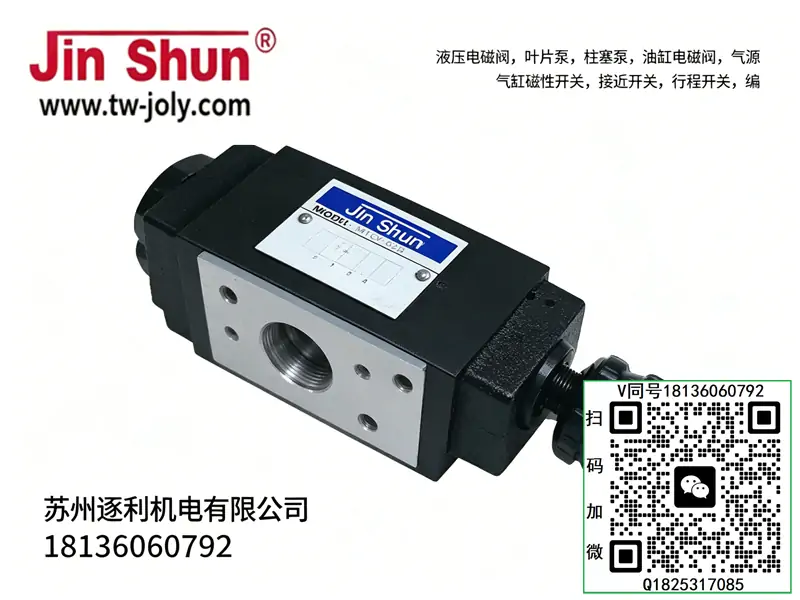

JINSHUN叠加式保压阀/液控单向阀 SPV-02W SPV-02A SPV-02B金顺

下面整理 JINSHUN（台湾金顺液压） 全系列完整型号清单（液压阀、叶片泵、齿轮泵、叠加阀、压力阀、方向阀等）。

一、JINSHUN 变量叶片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（双联）
• VP-30-30（双联）
• VP-40-40（双联）

二、JINSHUN 电磁换向阀（DSG 系列，油研型）

02 通径（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通径（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

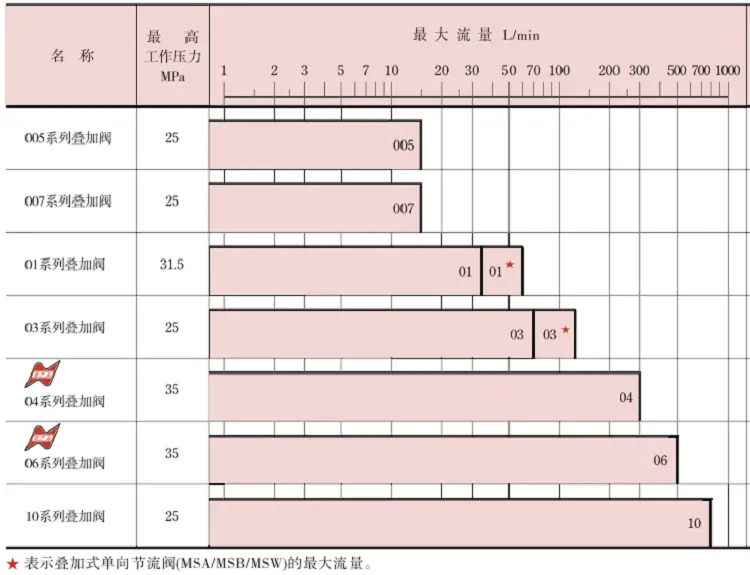

三、JINSHUN 叠加阀系列

1）叠加式溢流阀 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）叠加式减压阀 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）叠加式单向阀 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）叠加式节流阀 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）叠加式抗衡阀 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

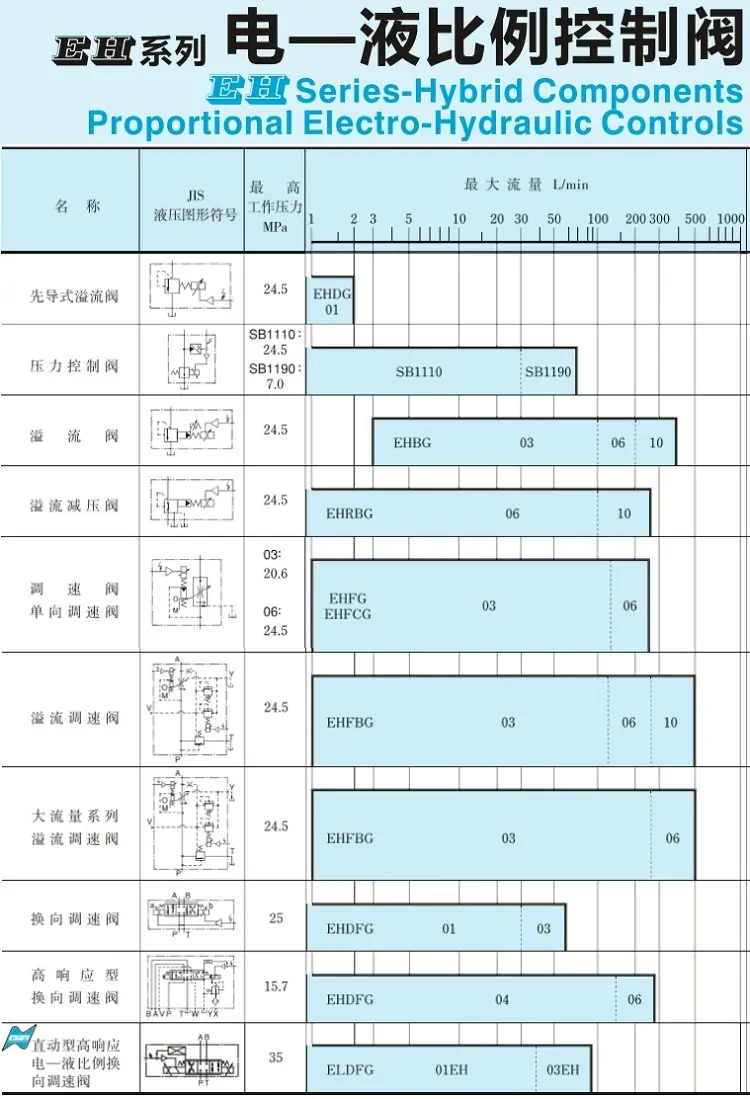

四、JINSHUN 压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

• RV-06T-3
• RV-10T-3

2）减压阀 MRA 系列

• MRA-03-2

3）顺序阀 / 抗衡阀 HT/MHA 系列

• HT-10-A4
• MHA-03-C

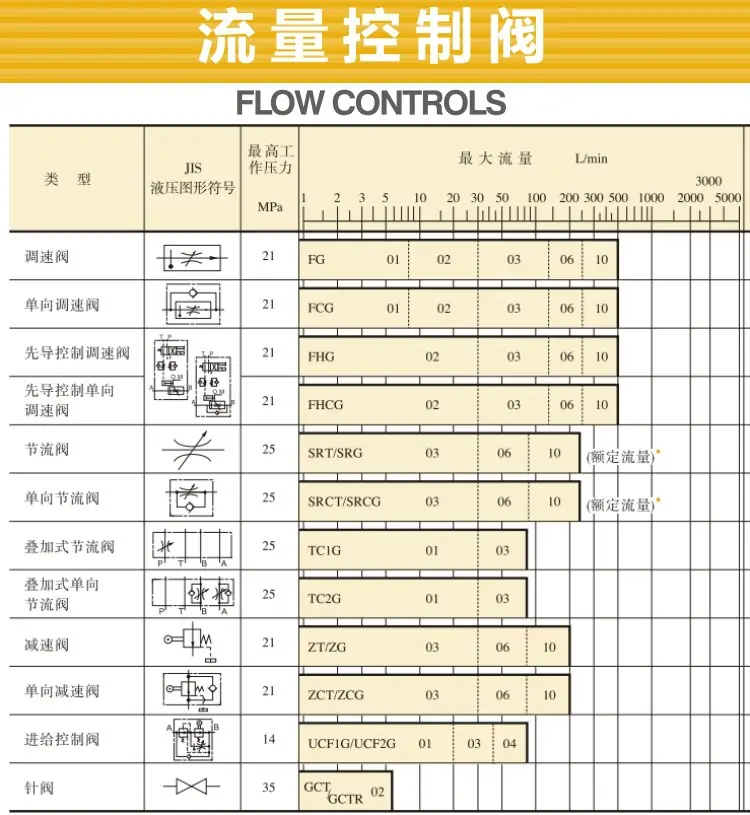

五、JINSHUN 单向阀 / 节流阀 / 流量阀

单向阀

• CIT-02/03/04/06

节流阀

• TV-02/03/04

单向节流阀

• TC-02/03/04

六、JINSHUN 风冷却器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套适配说明：日系标准02规格（NG6通径）薄型叠加双向液控单向阀，和MRV-02P、MTC-02-W、MSCV-02A、MPCV-02W外形、孔位、螺栓完全通用，可原位互换，共用M6螺栓叠加安装。属于薄型轻量化液压锁，阀体厚度比MPCV薄22%，专门适配狭小阀组空间；多用于工装夹具、小型垂直轻载油缸保压，全日系02叠加阀通用，严禁混用力士乐叠加阀。

一、型号逐位日系通用编码释义

• SPV：Slender Pilot Valve 薄型叠加液控单向阀，油田专属短阀芯结构，区别于常规MPCV厚阀体，内部采用一体式先导活塞，零件更少、抗油污能力更强，业内俗称薄型液压锁
• 02：通径代码，NG6公称通径（1/4寸），匹配所有日系02叠加阀，额定通流32L/min，适配HPV30油泵34L/min峰值流量，余量刚好满足常规机床使用
• W：油路控制代号，W=A、B双向同步液控锁止；衍生型号A/B为单向锁止，SPV-02W是双向保压主力型号
• 隐性默认参数：标准出厂开启压力A=0.04MPa、B=0.3MPa；先导控制比1:2.8，内泄式内部控油，无需外接外泄油管，调压不可调、纯锁止结构
• 核心选型红线：SPV vs MPCV现场区分。SPV：薄型、低开启压力、低速换向无冲击、保压内泄略大；MPCV：标准厚度、零内泄保压、适合长期静置。二者外观仅高度不同，油路功能完全一致，可直接互换。

二、液压&机械额定参数（全日系02阀统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa，略低于MPCV的25MPa，适配系统21MPa以内常规高压工况，不建议用于21MPa以上持续高压
• 流量参数：双向额定通流32L/min，全开正向压降仅0.06MPa，通流损耗为全系02液控锁最低，空载几乎不升压
• 先导控制参数：控制比1:2.8，解锁最低控制压力=负载压力÷2.8，比MPCV更容易解锁，低温油液粘稠时也不会出现解锁卡顿
• 密封性能：锥面软密封（NBR包胶阀芯），适配干净液压油；常温24h保压压降≤0.25MPa，适合短时保压，不适合72h以上超长静置保压
• 安装规范：4颗M6内六角螺栓，对角锁紧扭力13N·m，和全部日系02叠加阀扭力完全统一；垫片通用日系超薄丁腈叠加垫片，和MPCV垫片互换通用
• 介质工况：适配VG32/VG46抗磨液压油、水乙二醇难燃油，油温-20~70℃，允许油液污染度NAS7级，对油液清洁度要求高于MPCV
• 背压要求：内泄控油结构，T口允许回油背压≤8MPa，全系02液控锁最高背压耐受，可直接并入多路合流回油

三、双向油路完整动作逻辑（与MPCV完全一致）

1、油缸伸出（P→A进油，B→T回油）

A口正向油压直接顶开A侧包胶单向阀芯，油路零阻力直通；同时A口内部先导油推动B侧先导活塞，强制顶开B侧单向阀芯，B口油液顺畅回油，换向动作柔和，无瞬时液压冲击。

2、油缸缩回（P→B进油，A→T回油）

双向对称逻辑，B口正向直通，同步解锁A侧单向阀，A口回油通畅，双向换向互不干扰，不会出现单侧迟滞。

3、电磁阀中位断电待机

两侧先导油同步泄压，A、B双向锥阀闭合，AB腔完全锁止，阻挡负载反向外力，杜绝油缸滑移、夹具松脱；因软密封特性，受温度热胀冷缩影响轻微。

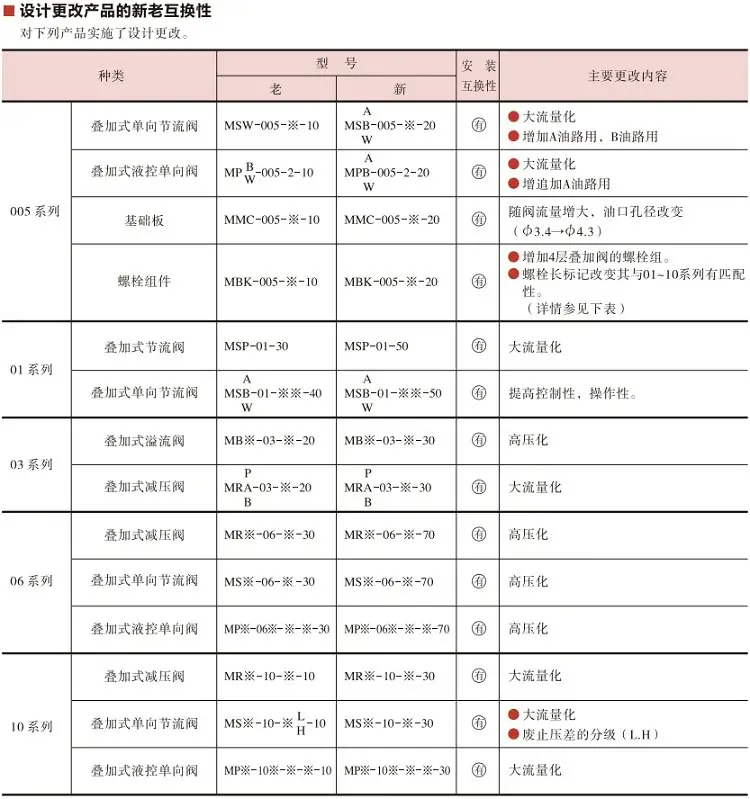

四、日系全套02叠加阀标准叠装顺序（自上而下固定不变）

1. 第一层：4WE6电磁/4WMM6手动换向阀
2. 第二层：MTC-02-W双向节流阀
3. 第三层：SPV-02W薄型双向液控单向阀
4. 第四层：MRV-02P P口叠加溢流阀
5. 底层：日系02通径油路集成块
6. 叠装替换说明：空间狭小用SPV-02W，空间充足+长时间保压用MPCV-02W，无需改动油路、垫片、螺栓直接替换。

五、SPV/MPCV/MSCV三款保压阀横向对比

六、现场标准化调试步骤

1. 油路泄压：断电按压换向阀手动顶杆，排空AB腔残压，薄型阀芯行程短，带压按压极易导致阀芯偏斜卡死
2. 排气磨合：空载低速往复伸缩油缸5次，排出阀体内腔滞留空气，消除换向轻微异响
3. 保压核验：夹具夹紧静置4小时，活塞杆位移≤0.3mm即为合格，超出则为阀芯粘屑
4. 间隙适配：和MTC节流阀配合时，节流开度不宜过小，避免回油背压过高导致误解锁

七、高频现场故障排查

• 低温解锁迟缓：软密封低温收缩、阀芯贴合过紧；预热油温至15℃以上，避免长期低温停机
• 短时缓慢泄压：包胶密封磨损、油液胶质附着；酒精冲洗锥面，油液老化直接更换液压油
• 叠层渗油：薄型阀体形变余量小，螺栓扭力不均；严格对角分两次锁紧，禁止单次拧死
• 换向轻微异响：先导活塞润滑不足；系统添加抗磨添加剂，降低内部滑动摩擦

八、安装维保硬性禁忌

• 体系混用禁忌：严禁和力士乐Z2FS6、4WE6混搭，油孔偏移会造成双向锁止永久失效
• 清洁禁忌：禁止NAS8级脏油使用，软密封极易被铁屑划伤，永久内泄，必须使用NAS7级及以上清洁油液
• 背压禁忌：虽背压耐受高，但禁止长期8MPa极限背压运行，会加速先导活塞老化
• 维保周期：每1000小时清洗锥面，3000小时更换叠加垫片与阀芯包胶密封，维保周期短于MPCV
