CANSENYY电磁阀EFBG-03-125-H/C06-250-E10-500比例溢流阀流量阀

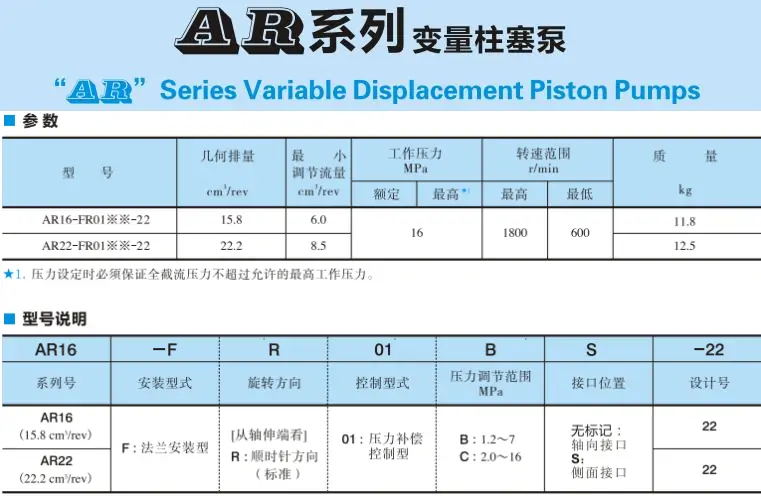

一、CANSENYY 变量柱塞泵（AR 系列）

- AR16-FR01C-20

- AR16-FR01BK10Y-1005

- AR16-FR01CK10Y-1005

- AR22-FR01B-22

- AR22-FR01C-22

- AR22-FR01CK10Y-1005

二、CANSENYY 叶片泵（VP/HVP 系列，低压 / 中高压）

VP 低压变量叶片泵

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

HVP 中高压变量叶片泵

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

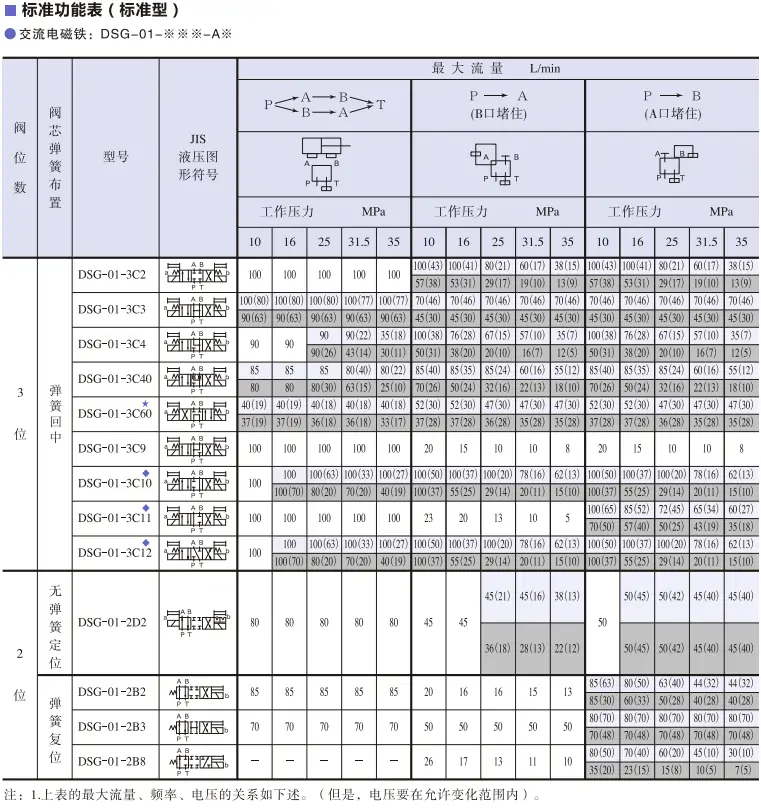

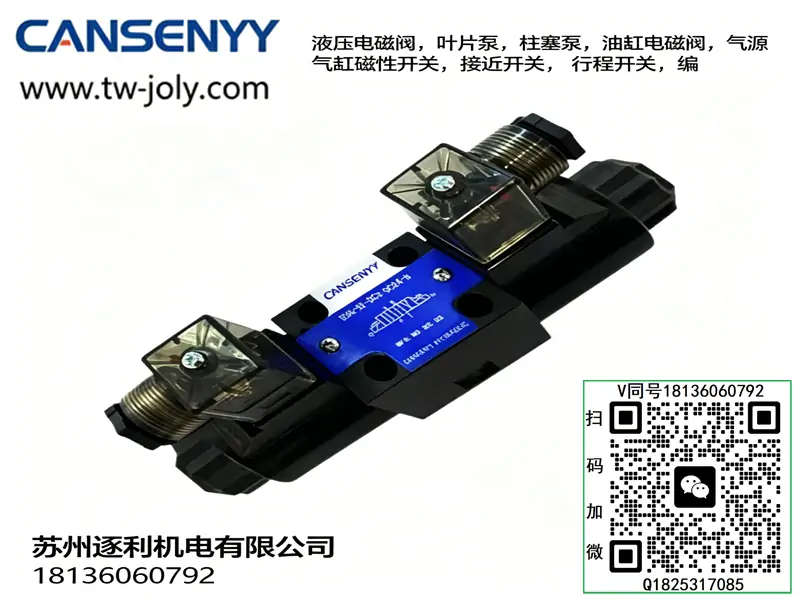

三、CANSENYY 电磁换向阀（DSG/GD4WE 系列）

DSG-02 系列（6 通径，24V/220V）

单头二位

- DSG-02-2B2-DL-24V / 220V

- DSG-02-2B3B-DL-24V / 220V

- DSG-02-2D2-DL-24V / 220V

双头三位

- DSG-02-3C2-DL-24V / 220V

- DSG-02-3C3-DL-24V / 220V

- DSG-02-3C4-DL-24V / 220V

- DSG-02-3C5-DL-24V / 220V

- DSG-02-3C6-DL-24V / 220V

- DSG-02-3C7-DL-24V / 220V

- DSG-02-3C8-DL-24V / 220V

- DSG-02-3C9-DL-24V / 220V

DSG-03 系列（10 通径）

- DSG-03-2B2-DL-24V / 220V

- DSG-03-3C2-DL-24V / 220V

- DSG-03-3C4-DL-24V / 220V

GD4WE 系列（力士乐型）

- GD4WE6E61/CG24N9Z5L

- GD4WE6J61/CG24N9Z5L

- GD4WE6H61/CG24N9Z5L

四、CANSENYY 压力阀（溢流阀 / 减压阀 / 顺序阀）

电磁溢流阀 BSG 系列

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

叠加式溢流阀 MRV 系列

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

叠加式减压阀 MBR 系列

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

五、CANSENYY 比例阀（EFBG 电液比例溢流调速阀）

- EFBG-03-125-C / H

- EFBG-06-125-C / H

- EFBG-06-250-C / H

- EFBG-06-500-C / H

- EFBG-10-500-C / H

六、CANSENYY 叠加阀（单向阀 / 节流阀）

叠加式单向阀 MPC 系列

- MPC-02-W / A / B

- MPC-03-W / A / B

叠加式节流阀 MFC 系列

- MFC-02-04 / 06 / 10

- MFC-03-04 / 06 / 10

成套适配说明：集成式PQ双控比例阀，同时具备比例调压+比例调速功能，可单独替代【EBG比例溢流阀+电磁节流阀】两套阀组，适配HPV-30/VP-20变量叶片泵、1HP/2HP油压电机、DSG系列换向阀，多用于自动化压装、快慢速分段进给、节能保压液压站，是多参数电控系统首选阀件

一、型号逐位通用释义（行业统一编码规则）

• EFBG：先导式电液比例压力流量复合阀（PQ阀），双电磁铁独立控制，一路管控系统压力、一路管控主油路流量，内置溢流卸荷结构，无需外接溢流阀
• 03：03标准板式通径（NG10），和EBG-03底板、安装孔距完全通用，孔距82×54mm，油口G3/8，可原位互换EBG-03，无需修改油路底板
• 125：额定最大调控流量125L/min，远大于HPV-30最大34L/min实际流量，系统余量充足，无节流发热、啸叫问题
• H：高压压力弹簧组，全域调压区间0.2~24.5MPa；同系列C档为0.2~14MPa，仅适配低压系统，H档覆盖本系统全部高压工况
• 尾缀默认：常规内置NBR丁腈密封，适配VG32/VG46矿物抗磨液压油，标准湿式电磁铁，耐液压油气腐蚀
• 核心区分红线：EBG仅能控制压力、无法调速；EFBG同时独立控制压力+流量，一套阀替代两套元件，电控需要两路独立0-10V模拟信号，放大器不可混用

二、液压与电气额定参数

• 液压参数：壳体极限承压25MPa，允许回油背压≤0.8MPa，工作油温-5~65℃；压力滞环≤2.2%，流量滞环≤2.8%，双参数稳压稳流精度优异
• 流量参数：最小稳定调控流量2L/min，最大125L/min；针对HPV-30（34L/min）属于低负荷运行，阀芯磨损速率降低40%
• 电气参数：内置两组独立比例电磁铁，线圈电阻均为10Ω，单路额定驱动电流820mA；双路独立接收PLC 0~10V模拟电压信号，互不干扰
• 响应速度：压力响应52ms、流量响应48ms，可同步完成升压+提速、降压+减速联动调节，适配高速自动化循环
• 安装标准：四颗M10内六角螺栓，锁紧扭力32N·m，和EBG-03安装扭力完全一致，拆装通用工具

三、内部结构与油路工作逻辑

3.1 油路标准接法

油泵出油口直接接入EFBG进油口，出油口连通DSG换向阀；独立回油口单独直通油箱，严禁和换向阀、减压阀共用回油总管。阀体内部集成溢流支路，多余流量自动内部溢流回油箱，无需外接50T、P-B10B溢流阀。

3.2 双电磁铁独立控制逻辑

• 压力电磁铁：接收0-10V信号，对应0~24.5MPa无级调压，控制系统负载输出力
• 流量电磁铁：接收0-10V独立信号，对应2~125L/min无级调速，控制油缸进给速度
• 兜底保护：阀体顶部保留机械式应急调压螺钉，电控失效时可手动限制系统最高压力，规避过载风险

3.3 和原有阀组油路替换方案

原位替换EBG-03H后，可直接拆除：主油路溢流阀、单向节流调速阀，简化油路管路，减少渗漏点位，降低油路背压。

四、EFBG/EBG/EDG三款比例阀全域对比

五、配套放大器与接线规范

• 放大器选型：必须使用PQ双路专用比例放大器，禁止使用EBG单路放大器，会导致流量回路失控、速度漂移
• 电源配线：放大器独立AC220V隔离供电，不和液压电机共用空开，避免电机启停造成电压波动，引发压力速度抖动
• 信号布线：两路模拟量屏蔽信号线分开走线，间距≥15cm，均与动力线缆间距≥22cm；屏蔽层仅放大器单侧单点接地，杜绝环流干扰
• 程序互锁：压力调节优先于流量调节，程序设置30ms延时，禁止同时大幅调节两路信号，防止液压冲击震裂管路

六、现场标准化调试步骤

1. 机械限位：手动拧紧顶部机械调压螺钉，设定系统极限安全压力23MPa，预留1.5MPa安全余量
2. 压力回路校准：PLC压力信号0V→系统最低0.2MPa，10V→23MPa，微调零点、满度电位器消除压力偏差
3. 流量回路校准：PLC流量信号0V→油缸最低爬行速度，10V→油缸额定最快进给速度，消除低速爬行卡顿
4. 联动测试：依次测试低压慢速、高压快速、高压保压三组工况，核验压力、速度无相互耦合干扰，阀体无异响

七、高频联动故障排查

• 压力正常、速度无法调节：流量电磁铁线路断路、流量阀芯阻尼孔油泥堵塞；检测线圈电阻、拆解清洗流量侧阻尼孔
• 速度波动伴随压力跳动：两路信号线互相干扰、回油背压超标；分隔信号线路、独立铺设回油管，回油背压控制在0.5MPa以内
• 低速进给爬行：液压油含气量过高、流量阀芯配合面磨损；系统排空、更换25μm高精度回油滤芯
• 电控断电无法卸荷：先导阀芯卡滞、内部复位弹簧疲劳；拆解清洗先导组件、更换同规格复位弹簧

八、安装维保硬性注意事项

• 过滤要求：双路阀芯阻尼孔细小（0.8mm），必须配置100μm吸油滤芯+25μm回油精密滤芯，油液清洁度NAS8级以内
• 安装朝向：仅限竖直正装，水平、倒置安装会造成双电磁铁渗油、阀芯单侧偏磨，3个月内出现参数漂移
• 维保周期：每1000小时清洗双路先导阀芯，每3500小时更换全套密封件；双电磁铁使用寿命同步，损坏需成对检测
• 油品适配：禁止使用乳化液、高含水液压油，会腐蚀比例电磁铁内部绕组，造成短路烧毁
