CANSENYY低压溢流阀P-B25B电磁阀P-B10B P-B63 Y-10 25 63B叠加阀

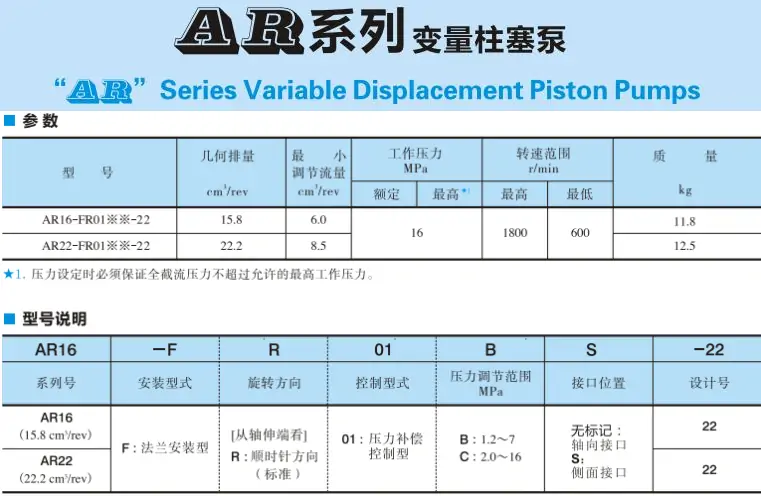

一、CANSENYY 变量柱塞泵（AR 系列）

- AR16-FR01C-20

- AR16-FR01BK10Y-1005

- AR16-FR01CK10Y-1005

- AR22-FR01B-22

- AR22-FR01C-22

- AR22-FR01CK10Y-1005

二、CANSENYY 叶片泵（VP/HVP 系列，低压 / 中高压）

VP 低压变量叶片泵

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

HVP 中高压变量叶片泵

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

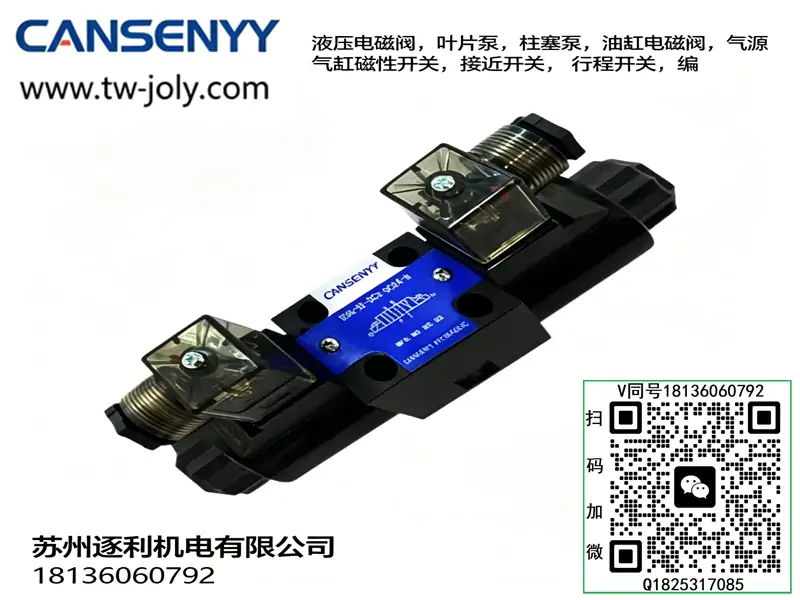

三、CANSENYY 电磁换向阀（DSG/GD4WE 系列）

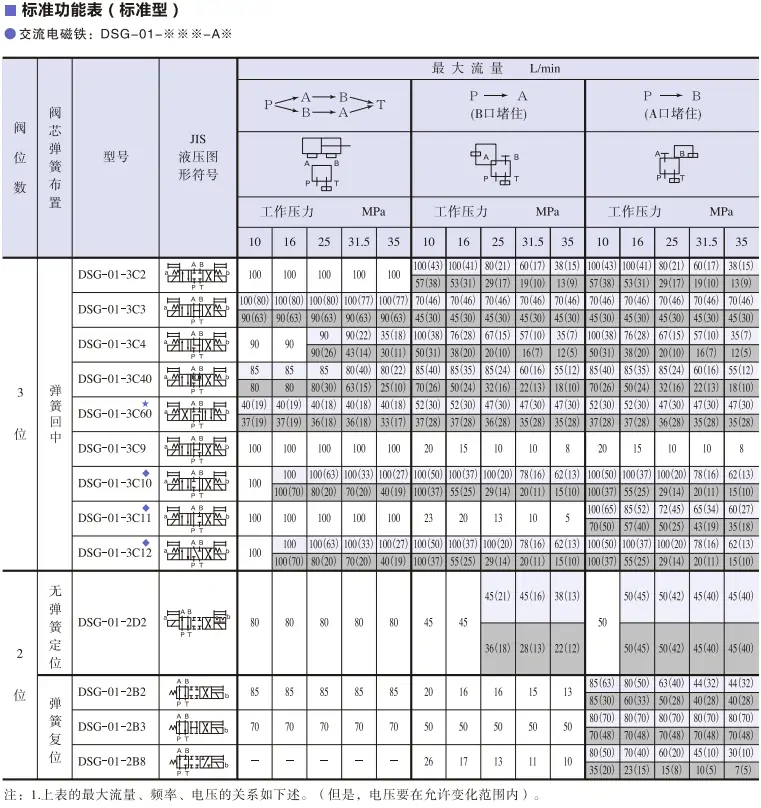

DSG-02 系列（6 通径，24V/220V）

单头二位

- DSG-02-2B2-DL-24V / 220V

- DSG-02-2B3B-DL-24V / 220V

- DSG-02-2D2-DL-24V / 220V

双头三位

- DSG-02-3C2-DL-24V / 220V

- DSG-02-3C3-DL-24V / 220V

- DSG-02-3C4-DL-24V / 220V

- DSG-02-3C5-DL-24V / 220V

- DSG-02-3C6-DL-24V / 220V

- DSG-02-3C7-DL-24V / 220V

- DSG-02-3C8-DL-24V / 220V

- DSG-02-3C9-DL-24V / 220V

DSG-03 系列（10 通径）

- DSG-03-2B2-DL-24V / 220V

- DSG-03-3C2-DL-24V / 220V

- DSG-03-3C4-DL-24V / 220V

GD4WE 系列（力士乐型）

- GD4WE6E61/CG24N9Z5L

- GD4WE6J61/CG24N9Z5L

- GD4WE6H61/CG24N9Z5L

四、CANSENYY 压力阀（溢流阀 / 减压阀 / 顺序阀）

电磁溢流阀 BSG 系列

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

叠加式溢流阀 MRV 系列

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

叠加式减压阀 MBR 系列

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

五、CANSENYY 比例阀（EFBG 电液比例溢流调速阀）

- EFBG-03-125-C / H

- EFBG-06-125-C / H

- EFBG-06-250-C / H

- EFBG-06-500-C / H

- EFBG-10-500-C / H

六、CANSENYY 叠加阀（单向阀 / 节流阀）

叠加式单向阀 MPC 系列

- MPC-02-W / A / B

- MPC-03-W / A / B

叠加式节流阀 MFC 系列

- MFC-02-04 / 06 / 10

- MFC-03-04 / 06 / 10

十、P-B10B 直动板式低压溢流阀全套详解（无品牌通用版）

成套适配说明：超低压直动溢流阀，适配VP-20低压变量泵、1HP电机轻量化液压站，用于低压夹紧、辅助卸荷回路，可替代50T-07-FR，**严禁搭配EBG-03H高压系统**，属于独立低压压力保护元件

10.1 型号逐位通用释义（国标老牌液压编码）

• P：直动弹簧式溢流阀，单阀芯简单结构，无先导控制油路，响应速度快、维护零门槛
• B：低压弹簧组别，行业统一标定调压区间0.3~2.5MPa，属于超低压档位，远低于常规7MPa低压阀
• 10：额定通流流量10L/min，公称通径8mm，仅适配小流量空载保压回路
• 后缀B：板式底座安装，配套专用底板，安装孔距42×42mm，区别于无后缀P-B10管式螺纹安装
• 选型红线：该阀最大承压仅3MPa，不能用于HPV-30、EBG-03H高压系统，超压会直接阀体开裂；仅用于2.5MPa以内纯低压回路

10.2 额定液压&结构参数

• 调压范围：0.3~2.5MPa，最低起调压力极低，适合需要0.5MPa以内微压夹紧工况
• 极限承压：壳体静态耐压3MPa，动态瞬时冲击不得超过2.8MPa
• 通流能力：稳定溢流流量0.5~10L/min，超出流量会出现压力剧烈抖动、啸叫
• 回油背压：允许背压≤0.2MPa，必须独立回油直通油箱，禁止并入公共回油管路
• 密封与介质：标配NBR丁腈橡胶密封，适配VG46抗磨液压油，油温0~60℃，不耐高温乳化油品
• 安装规格：4颗M5内六角螺栓，锁紧扭力4.2N·m，扭力过大底板形变渗油
• 结构特性：滑阀式阀芯，内置阻尼小孔，自带压力缓冲，低压工况无冲击震动

10.3 油路安装标准接法

1. 并联接入油泵出油口与主换向阀之间，和常规溢流阀接法一致，属于系统压力上限保护
2. 底板T口回油单独接入油箱液面上方，不能和DSG系列换向阀共用回油，低压下微小背压都会导致调压失效
3. 搭配泵体：仅适配VP-20-FA3低压泵，HPV-30即便低压使用也不推荐，流量不匹配易气蚀

10.4 全系溢流阀横向低压对比

10.5 现场标准化调压步骤

1. 松开顶部防松螺母，逆时针旋动调压螺钉至完全松弛，系统压力归零
2. 启动油泵空载运行2分钟，排空底板内部滞留空气，低压油路进气极易压力漂移
3. 顺时针单次旋转1/8圈（低压阀微调幅度必须更小），间隔40秒观测压力表，缓慢升压
4. 达到目标压力后静置5分钟复测，确认无压力回落，锁紧防松螺母

10.6 高频故障与现场处置

• 压力无法下调至1MPa以内：阀芯阻尼孔细微油污堵塞、弹簧形变；拆解清洗0.6mm阻尼孔，更换同规格低压弹簧
• 空载持续啸叫：回油背压超标、油液粘度过高；独立铺设回油管、更换常温VG46液压油
• 底板结合面渗油：底板平面度偏差、螺栓扭力不均；对角均匀复紧螺栓，更换底板密封垫片
• 压力忽跳：油泵流量超出阀额定流量，溢流超限；更换大流量50T-07-FR溢流阀

10.7 使用禁忌与维保要点

• 禁止混用高压垫片：必须使用低压专用薄垫片，高压垫片会抬高阀芯，造成系统压力锁死
• 过滤要求：低压阀芯配合间隙极小，需150μm吸油粗滤+50μm回油精滤，防止细微粉尘卡阀
• 维保周期：每800小时清洗阀芯阻尼孔，低压弹簧疲劳寿命2500小时，到期直接更换
• 安装朝向：只能竖直正装，水平安装会导致弹簧偏心磨损，3个月内出现稳压失效
