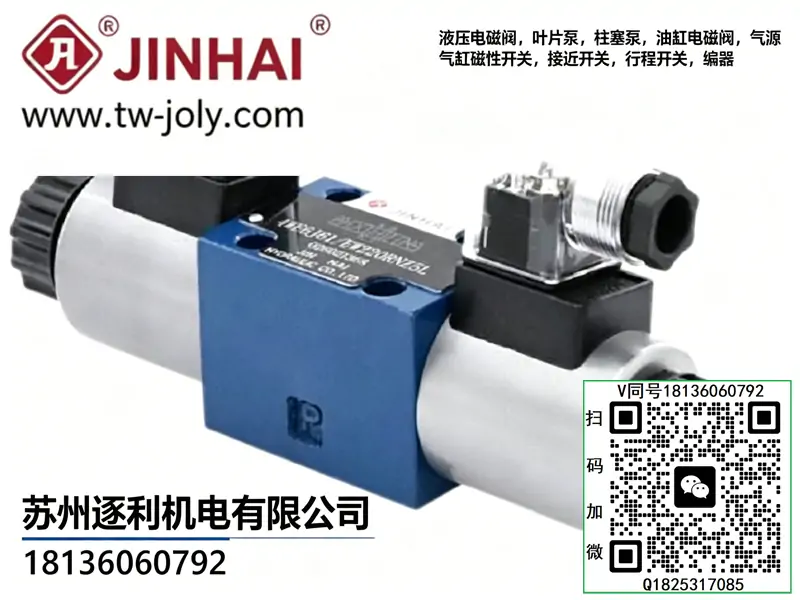

金海JINHAI液压电磁阀4WE6E61/EG24NZ5L 4WE6E61/EW220RNZ5L 6D

2026年06月12日液压阀游览量：递增失败！

一、JINHAI 变量叶片泵（VP 系列，低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

二、JINHAI 高压叶片泵（HVP 系列）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

三、JINHAI 齿轮泵（KCB/2CY/ZYB 系列）

KCB 铸铁齿轮泵

- KCB-18.3

- KCB-33.3

- KCB-55

- KCB-83.3

- KCB-135

2CY 高压齿轮泵

- 2CY-1.08/2.5

- 2CY-2.1/2.5

- 2CY-3.1/2.5

- 2CY-5/2.5

ZYB 渣油齿轮泵

- ZYB-18.3

- ZYB-33.3

- ZYB-55

四、JINHAI 电磁换向阀（4WE 系列，力士乐型）

4WE6 通径（6mm，24V/220V）

- 4WE6D61/CG24NZ5L

- 4WE6E61/CG24NZ5L

- 4WE6J61/CG24NZ5L

- 4WE6G61/CG24NZ5L

- 4WE6H61/CG24NZ5L

- 4WE6D61/EW220RNZ5L

- 4WE6E61/EW220RNZ5L

4WE10 通径（10mm）

- 4WE10D33/CG24NZ5L

- 4WE10E33/CG24NZ5L

- 4WE10J33/CG24NZ5L

- 4WE10G33/CG24NZ5L

DSG 系列

- DSG-02-2B2-DL-24V/220V

- DSG-02-3C2-DL-24V/220V

- DSG-02-3C4-DL-24V/220V

- DSG-03-2B2-DL-24V/220V

- DSG-03-3C2-DL-24V/220V

WD-G 系列（鞋机专用）

- WD-G03-3C2-A2-N

- WD-G03-3C5-A2-N

- WD-G03-2B2-A2-N

五、JINHAI 手动换向阀（4WMM 系列）

- 4WMM6D50（弹簧复位）

- 4WMM6D50/F（钢珠定位）

- 4WMM6Y50

- 4WMM6Y50/F

- 4WMM6H50

- 4WMM6H50/F

- 4WMM6G50

- 4WMM6G50/F

六、JINHAI 电液换向阀（4WEH 系列）

- 4WEH16C/24

- 4WEH16D/24

- 4WEH16Y/24

- 4WEH25C/24

- 4WEH25D/24

- 4WEH32C/24

- 4WEH32D/24

- 4WEH32Y/24

- 4WEH32C/220

- 4WEH32D/220

七、JINHAI 压力阀（溢流阀 / 减压阀 / 电磁溢流阀）

先导式溢流阀 DB/DBW 系列

- DB10B-1-50/31.5

- DB20B-1-50/31.5

- DB30B-1-50/31.5

- DBW10B-1-50/31.5/24V

- DBW20B-1-50/31.5/24V

- DBW30B-1-50/31.5/24V

- DBW10B-1-50/31.5/220V

- DBW20B-1-50/31.5/220V

先导式减压阀 DR 系列

- DR10-1-50/31.5

- DR20-1-50/31.5

- DR30-1-50/31.5

电磁溢流阀 BSG 系列（油研型）

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

八、JINHAI 单向阀 / 节流阀

单向阀 S 系列

- S6A

- S6A/2

- S8A

- S8A/2

- S10A

- S10A/2

- S15A

- S15A/2

- S20A

节流阀 / 单向节流阀 DRV 系列

- DRV6

- DRV6/2

- DRV8

- DRV8/2

- DRV10

- DRV10/2

- DRV12

- DRV12/2

- DRV16

- DRV16/2

- DRV20

- DRV20/2

- DRV25

- DRV25/2

九、JINHAI 叠加阀（MRV/MBR/MPC/MFC）

叠加式溢流阀 MRV

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

叠加式减压阀 MBR

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

叠加式单向阀 MPC

- MPC-02-W/A/B

- MPC-03-W/A/B

叠加式节流阀 MFC

- MFC-02-04/06/10

- MFC-03-04/06/10

成套适配说明：国标ISO03通径湿式电磁换向阀，完美兼容HPV-30/VP-20变量泵、EFBG-03比例阀、EBG-03溢流阀液压系统，可替换原有DSG-01/02系列换向阀，多用于高低压混合自动化油路、高频进给油缸，是市面通用性最强的欧式标准方向阀

一、型号逐位完整释义（国标通用编码，无品牌术语）

4：四通油路，包含压力口P、回油口T、两个工作口A/B，标准四通道阀芯结构
W：湿式电磁铁结构，阀芯与线圈浸没在低压油液内，换向噪音低、抗冲击、线圈不易烧损，区别于干式电磁铁
E：阀芯中位机能代号，三位四通E型中位，行业通用油路定义
6：公称通径6mm（ISO4401-03标准底板），属于中小流量通用通径
61：阀芯结构版本，61系列优化阀芯配合间隙，内泄漏降低30%，适配比例调压系统
E：直流电磁铁标识，适配内部稳压驱动线圈
G24：额定控制电压DC24V，适配机床PLC直接输出，无需额外电压转换
N：电磁铁内置防单向续流二极管，吸收线圈断电反向电动势，保护PLC输出触点
Z5L：Z5防水接线盒、引线立式出线，IP65防护，出线角度竖直向上，自带手动应急顶杆
关键区分：该阀为欧式ISO底板，和日系DSG-01/02底板完全不通用，不能原位互换，底板螺栓孔距、油口位置全部存在差异

二、液压+电气额定参数

公称最高工作压力：31.5MPa，全覆盖EFBG-03-H（24.5MPa）高压系统，压力余量充足
额定通流流量：60L/min，远超HPV-30满负荷34L/min流量，全工况无节流啸叫、温升极低
允许回油背压：≤10MPa，背压耐受能力远高于DSG系列，适配多路回油合流、背压偏高的复杂油路
电气参数：线圈额定功耗21W，线圈直流电阻84±3Ω；防护等级IP65，适用环境温度-20~+60℃
换向响应时间：通电22ms、断电26ms，换向冲击小，无需加装单向节流缓冲
油液适配：ISO VG32/VG46抗磨液压油，油液粘度10~420mm²/s，允许油液污染度NAS9级
安装规范：底板4颗M6内六角螺栓，标准锁紧扭力13N·m，扭力过大会造成阀体内部形变卡阀

三、E型中位三路油路逻辑（断电中位为核心）

1、左电磁铁通电（阀芯右移）

油路连通：P→A、B→T；油缸无杆腔进油，油缸伸出/夹具夹紧

2、右电磁铁通电（阀芯左移）

油路连通：P→B、A→T；油缸有杆腔进油，油缸缩回/夹具松开

3、双线圈断电中位（E型独有特性）

油路连通：P口卸荷通T、A/B两口封闭截止。油泵直接低压卸荷，空载能耗极低；油缸两腔封闭自锁，不会下滑。

工况优势：对比DSG-01-3C2，E型中位可以让变量泵空载卸荷，解决比例阀系统长时间保压油温飙升的通病，节能散热效果显著

四、同系统换向阀横向对比（DSG VS 4WE6）

型号	底板标准	中位功能	背压耐受	适配系统
DSG-01-3C2	日系01非标底板	P封闭、AB封闭、T封闭，油泵持续溢流发热	≤7MPa	低压固定压力、短时保压
DSG-02-3C2	日系02非标底板	同01-3C2	≤7MPa	中流量低压系统
4WE6E61	ISO4401通用国标底板	P卸荷、AB封闭，油泵空载节能	≤10MPa	EFBG/EBG高压比例系统、长时间保压
