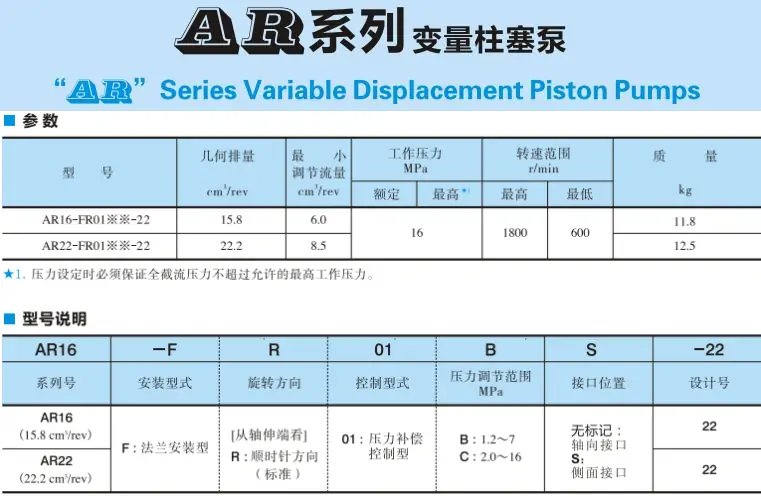

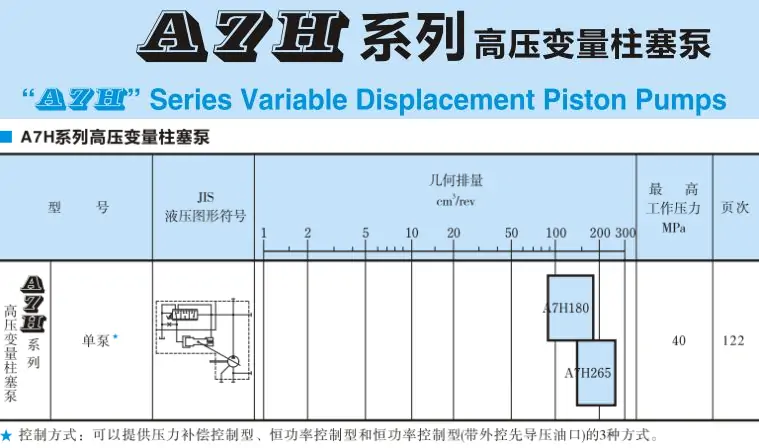

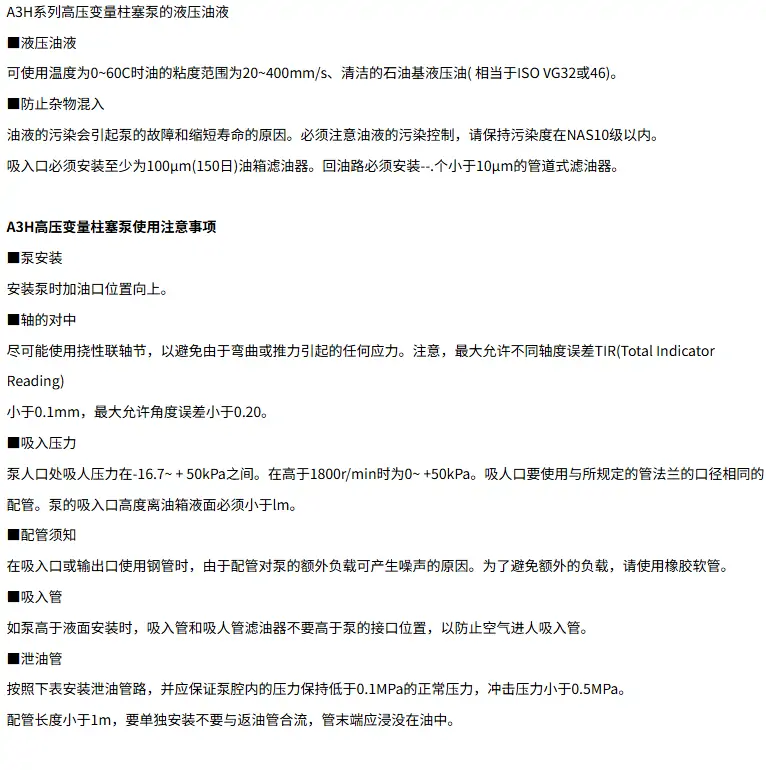

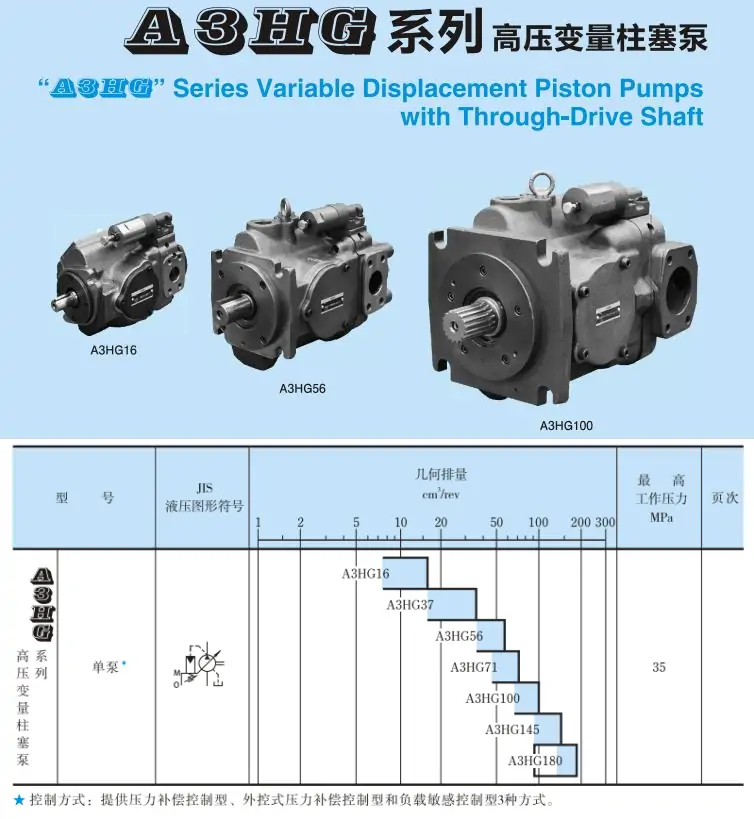

一、CANSENYY 变量柱塞泵（AR 系列）

- AR16-FR01C-20

- AR16-FR01BK10Y-1005

- AR16-FR01CK10Y-1005

- AR22-FR01B-22

- AR22-FR01C-22

- AR22-FR01CK10Y-1005

二、CANSENYY 叶片泵（VP/HVP 系列，低压 / 中高压）

VP 低压变量叶片泵

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

HVP 中高压变量叶片泵

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

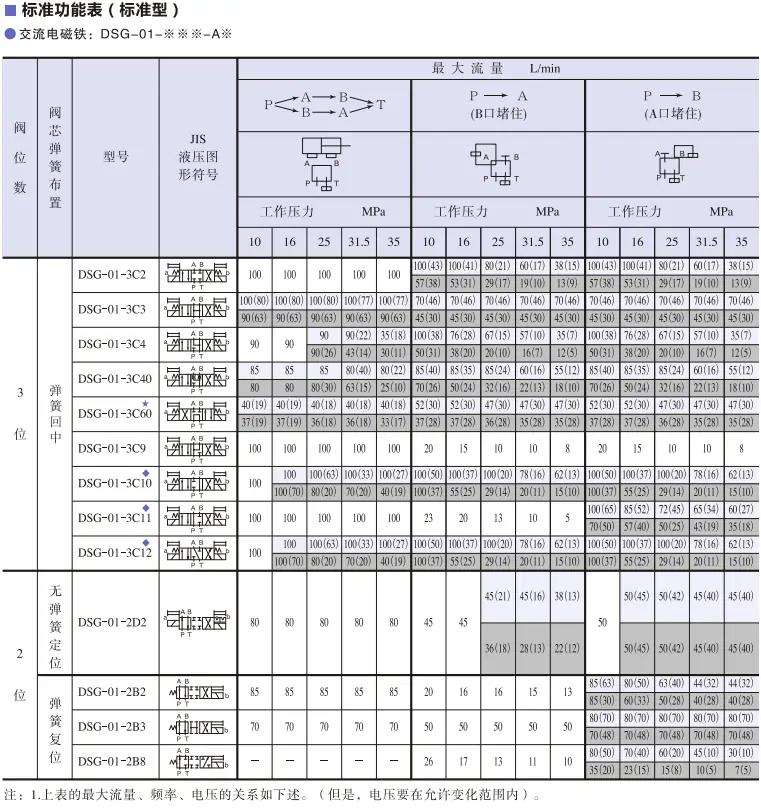

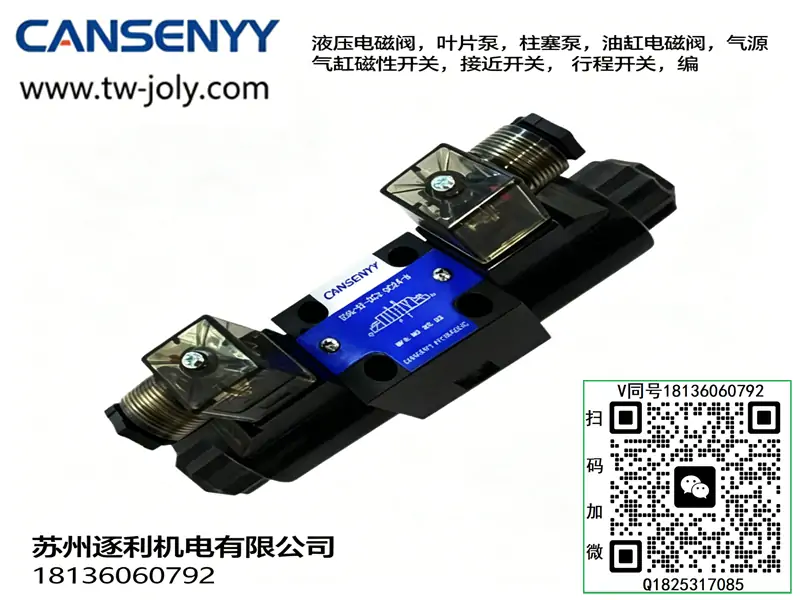

三、CANSENYY 电磁换向阀（DSG/GD4WE 系列）

DSG-02 系列（6 通径，24V/220V）

单头二位

- DSG-02-2B2-DL-24V / 220V

- DSG-02-2B3B-DL-24V / 220V

- DSG-02-2D2-DL-24V / 220V

双头三位

- DSG-02-3C2-DL-24V / 220V

- DSG-02-3C3-DL-24V / 220V

- DSG-02-3C4-DL-24V / 220V

- DSG-02-3C5-DL-24V / 220V

- DSG-02-3C6-DL-24V / 220V

- DSG-02-3C7-DL-24V / 220V

- DSG-02-3C8-DL-24V / 220V

- DSG-02-3C9-DL-24V / 220V

DSG-03 系列（10 通径）

- DSG-03-2B2-DL-24V / 220V

- DSG-03-3C2-DL-24V / 220V

- DSG-03-3C4-DL-24V / 220V

GD4WE 系列（力士乐型）

- GD4WE6E61/CG24N9Z5L

- GD4WE6J61/CG24N9Z5L

- GD4WE6H61/CG24N9Z5L

四、CANSENYY 压力阀（溢流阀 / 减压阀 / 顺序阀）

电磁溢流阀 BSG 系列

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

叠加式溢流阀 MRV 系列

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

叠加式减压阀 MBR 系列

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

五、CANSENYY 比例阀（EFBG 电液比例溢流调速阀）

- EFBG-03-125-C / H

- EFBG-06-125-C / H

- EFBG-06-250-C / H

- EFBG-06-500-C / H

- EFBG-10-500-C / H

六、CANSENYY 叠加阀（单向阀 / 节流阀）

叠加式单向阀 MPC 系列

- MPC-02-W / A / B

- MPC-03-W / A / B

叠加式节流阀 MFC 系列

- MFC-02-04 / 06 / 10

- MFC-03-04 / 06 / 10

成套适配说明：标准大流量比例溢流阀，直接替代50T-07-FR手动溢流阀、EDG-01先导阀，同时兼容VP-20、HPV-30变量叶片泵，适配1HP/2HP油压电机、DSG-01/02换向阀，是自动化液压站主流电控调压阀，无需借用油泵先导油路

一、型号逐位精准释义

• EBG：先导板式电液比例溢流阀，主阀+先导比例阀一体式结构，区别于EDG分体先导阀，可直接并联主油路，通用性更强
• 03：03通径（NG10），标准板式安装，配套底板型号：EBG-03-10，安装孔距82×54mm，油口G3/8，额定通流100L/min，远超HPV30最大34L/min流量需求
• H：高压弹簧组，原厂标定调压区间3.5~24.5MPa；同系列C档为0.6~7MPa、B档0.6~14MPa，现场H款用于HPV30高压压装工况
• 后缀补齐：常规完整型号EBG-03H-51，51代表NBR丁腈密封，适配常规VG32/VG46矿物液压油，非标FKM氟胶适配高温油品
• 核心区分红线：EDG-01只能接变量泵先导口、仅2L/min小流量；EBG-03可直接并联主油路，大流量溢流，定量泵、变量泵通用，二者不可混用底板、放大器

二、电气+液压额定参数

• 液压参数：最高耐受系统压力25MPa，允许回油背压≤1.0MPa，工作油温-5~65℃，压力滞环≤2.5%，重复精度≤0.8%，稳压波动极小
• 流量参数：最小稳定溢流流量3L/min，最大溢流流量160L/min，HPV30、VP20全流量区间无节流啸叫、内泄极低
• 电气参数：比例电磁铁线圈电阻10Ω，额定驱动电流820mA；主流两种控制模式：电流型0~820mA、电压型0~10V（配放大器转换）
• 响应速度：升压响应55ms、降压响应70ms，适合多段保压、快慢压切换、夹具预压增压工况
• 安装紧固件：四颗M10内六角螺栓，标准锁紧扭力32N·m，扭力不均极易导致底板高压渗油

三、油路安装接法（变量泵/定量泵双通用）

1、VP-20/HPV-30变量油泵接法（现场主流）

油泵出油口 → 分流至EBG-03进油口，EBG回油口直通油箱；主油路去往DSG换向阀。变量泵搭配EBG后，可拆除原有50T手动溢流阀，EBG同时承担电控调压+安全溢流双重功能

2、和EDG-01油路本质区别

• EDG：旁路接入油泵先导泄油口，靠油泵内部变量机构调压，主油路无溢流，省电但调压下限高
• EBG：并联主油路直接溢流，独立完成压力控制，不依赖油泵结构，调压下限更低、故障排查简单

3、回油硬性要求

回油管内径≥16mm，禁止与DSG-01/02换向阀回油共用管路，EBG溢流瞬间回油流量大，共用管路会造成背压飙升，引发换向阀复位卡顿、油缸下滑

四、配套放大器与接线规范

• 放大器选型：专用EBG电流型比例放大器，禁止挪用EDG小功率放大器，EDG放大器输出电流不足，会出现压力上不去、漂移跳动
• 电源配线：放大器独立AC220V供电，不和电机、电磁阀共用空气开关，避免电压波动干扰压力
• 信号接线：PLC 0~10V模拟量信号接入放大器，信号线采用双芯屏蔽线，屏蔽层仅放大器侧单端接地，禁止两端接地形成环流干扰
• 互锁逻辑：电磁阀换向动作优先于比例调压，程序延时50ms，防止换向冲击导致比例阀阀芯震荡异响

五、EBG/EDG/50T三款调压阀横向对比

六、标准化现场调试步骤

1. 机械预调：松开阀体顶部手动备用调压螺钉，逆时针旋至最低压力，作为电控失效兜底安全保护
2. 电气零点校准：PLC输出0V，调节放大器零点电位器，系统压力稳定在3.5MPa（H档下限）
3. 满度校准：PLC输出10V，调节放大器满度电位器，系统压力到达24.5MPa上限，预留1MPa安全余量不顶满
4. 动态测试：依次测试低压预压、高压保压、快速泄压三段工况，观测压力表无抖动、无滞后，阀体无啸叫

七、高频故障联动排查（适配整套液压站）

• 压力忽高忽低：屏蔽线接地错误、回油背压过高、油液杂质卡滞先导阀芯；重做单点接地、独立回油、清洗先导阻尼孔
• 最大压力达不到设定值：放大器电流参数漂移、顶部手动调压螺钉限位；重新标定放大器、调高机械限位
• 溢流油温极速升高：长时间大流量溢流、液压油粘度偏低；优化程序缩短溢流时长、更换VG46抗磨液压油
• 断电后压力无法回落：阀芯油泥卡滞、弹簧疲劳；拆解清洗主阀芯、更换H档原装高压弹簧

八、专属安装与维保注意事项

• 油品过滤：EBG先导阻尼孔0.9mm，必须使用100μm吸油滤芯+25μm回油滤芯，防止铁屑堵孔，故障率下降90%
• 布线间距：比例信号线与电机动力线间距≥22cm，禁止同一线槽走线，规避电机电磁干扰跳压
• 维保周期：每1200小时清洗先导阀芯，每4000小时更换密封件；高压H档弹簧疲劳寿命3500小时，到期直接更换
• 兜底安全：EBG电控失效会锁死压力，必须保留顶部手动调压作为应急泄压手段，禁止拆除机械限位
