CANSENYY电磁阀，电磁换向阀比例控制阀DSG/EDG/EBG/EDFHG放大器

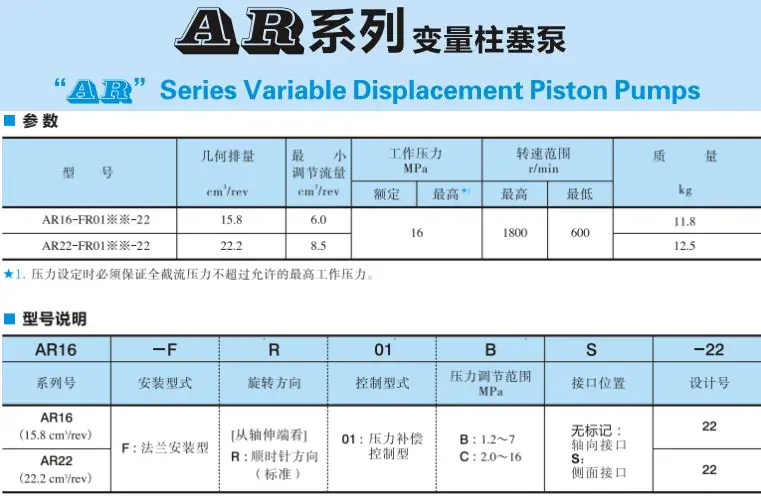

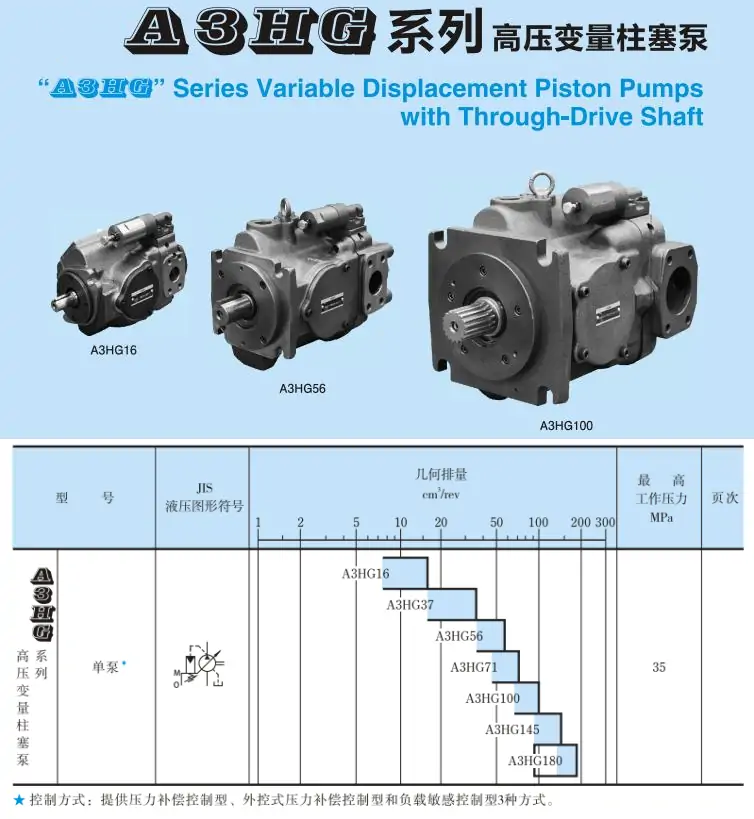

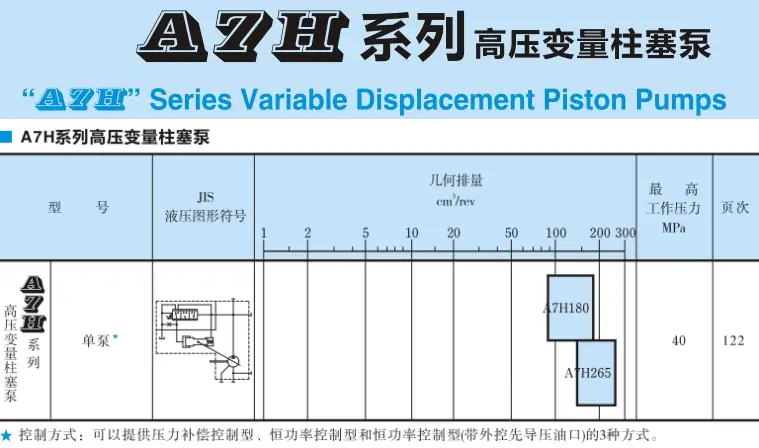

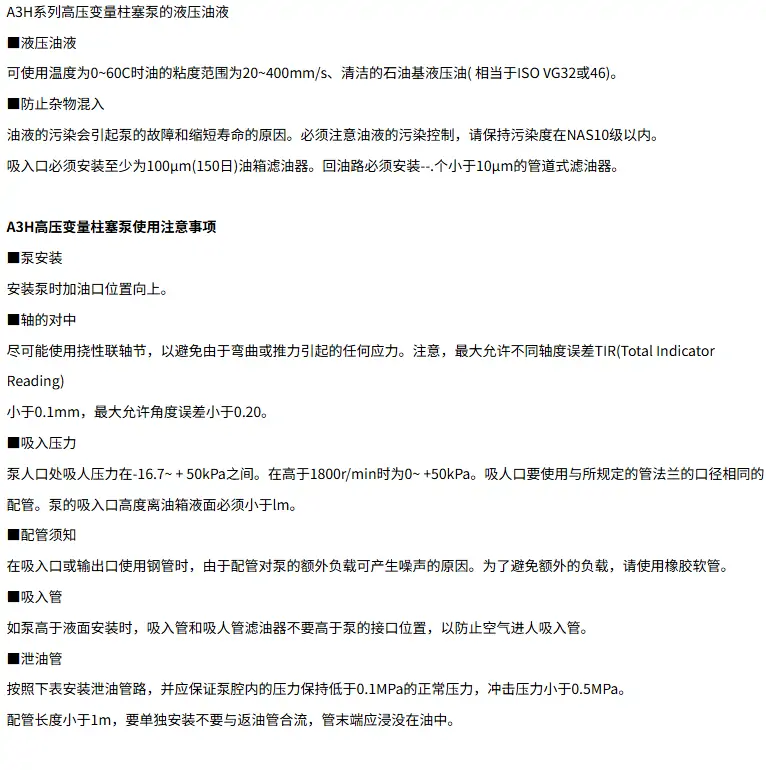

一、CANSENYY 变量柱塞泵（AR 系列）
- AR16-FR01C-20
- AR16-FR01BK10Y-1005
- AR16-FR01CK10Y-1005
- AR22-FR01B-22
- AR22-FR01C-22
- AR22-FR01CK10Y-1005
二、CANSENYY 叶片泵（VP/HVP 系列，低压 / 中高压）
VP 低压变量叶片泵
- VP-12-FA3
- VP-15-FA3
- VP-20-FA3
- VP-30-FA3
- VP-40-FA3
HVP 中高压变量叶片泵
- HVP-30-FA2
- HVP-40-FA2
- HVP-40-FA3
- HVP-54-FA3

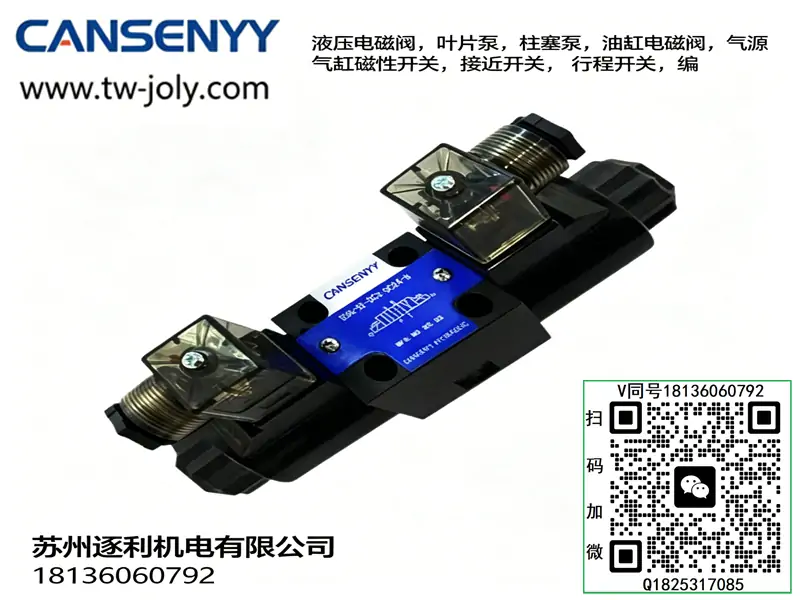

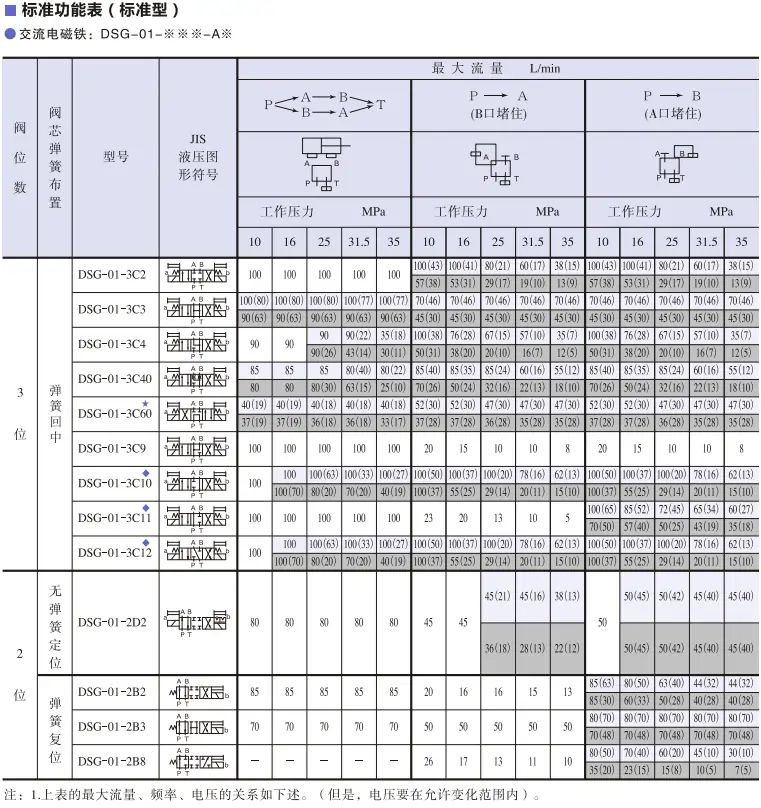

三、CANSENYY 电磁换向阀（DSG/GD4WE 系列）
DSG-02 系列（6 通径，24V/220V）
单头二位
- DSG-02-2B2-DL-24V / 220V
- DSG-02-2B3B-DL-24V / 220V
- DSG-02-2D2-DL-24V / 220V
双头三位
- DSG-02-3C2-DL-24V / 220V
- DSG-02-3C3-DL-24V / 220V
- DSG-02-3C4-DL-24V / 220V
- DSG-02-3C5-DL-24V / 220V
- DSG-02-3C6-DL-24V / 220V
- DSG-02-3C7-DL-24V / 220V
- DSG-02-3C8-DL-24V / 220V
- DSG-02-3C9-DL-24V / 220V
DSG-03 系列（10 通径）
- DSG-03-2B2-DL-24V / 220V
- DSG-03-3C2-DL-24V / 220V
- DSG-03-3C4-DL-24V / 220V
GD4WE 系列（力士乐型）
- GD4WE6E61/CG24N9Z5L
- GD4WE6J61/CG24N9Z5L
- GD4WE6H61/CG24N9Z5L
四、CANSENYY 压力阀（溢流阀 / 减压阀 / 顺序阀）
电磁溢流阀 BSG 系列
- BSG-03-2B2-D24
- BSG-03-3C2-D24
- BSG-06-2B2-D24
- BSG-10-2B2-D24
叠加式溢流阀 MRV 系列
- MRV-02-P-1/2/3
- MRV-03-P-1/2/3
叠加式减压阀 MBR 系列
- MBR-02-P-1/2/3
- MBR-03-P-1/2/3
五、CANSENYY 比例阀（EFBG 电液比例溢流调速阀）
- EFBG-03-125-C / H
- EFBG-06-125-C / H
- EFBG-06-250-C / H
- EFBG-06-500-C / H
- EFBG-10-500-C / H
六、CANSENYY 叠加阀（单向阀 / 节流阀）
叠加式单向阀 MPC 系列
- MPC-02-W / A / B
- MPC-03-W / A / B
叠加式节流阀 MFC 系列
- MFC-02-04 / 06 / 10
- MFC-03-04 / 06 / 10
成套适配说明：完美匹配VP-20、HPV-30变量叶片泵、DSG-01/02电磁换向阀、1HP/2HP油压电机，用于替换原有50T-07-FR手动溢流阀，实现PLC0-10V信号无级调压，适配夹具自动变压、分段保压工位
一、标准型号逐位释义
通用完整型号：EDG-01-V-C-1-PN-T13-51
- EDG：直动式电液比例先导溢流阀，仅做压力比例调节，无流量、换向功能，属于小流量先导调压阀，区别于EBG大流量主溢流比例阀
- 01：01通径，最大通过流量2L/min，仅作为油泵先导控制油路使用，禁止串联主油路
- V：内控泄油结构，适配VP/HPV内置泄油变量油泵，无需外接独立泄油口
- C/B/H：压力弹簧等级（现场三档全覆盖） B档：0.5~7.0MPa，直接替换50T-07-FR，适配VP-20低压系统C档：2.0~14.0MPa，适配HPV-30全压系统，现场使用最多H档：7.0~24.5MPa，高压压装专用，超出本液压站使用范围
- PN：电压信号控制型，标准接收PLC 0~10V模拟量信号，无需改造电控线路
- T13：直流比例电磁铁，额定线圈电阻10Ω，额定驱动电流900mA，内置温度补偿
- 51：密封版本，标配NBR丁腈密封，适配VG32/VG46常规液压油
- 核心红线：EDG流量仅有2L/min，不能直接替代主油路溢流阀，必须搭配变量油泵先导口使用，和50T管式溢流阀安装油路完全不同，不可直接互换
二、原厂额定电气&液压参数
- 液压参数：最高耐受压力31.5MPa，工作油温-5~65℃，允许回油背压≤0.5MPa，压力滞环＜3%，重复精度＜1%，调压无漂移
- 电气参数：控制信号DC 0~10V，对应0~满量程压力；线圈过载耐受1.1倍电流，连续24h通电不烧线圈
- 响应速度：压力上升响应45ms，下降响应60ms，远超手动溢流阀，适合快速夹紧泄压循环
- 防护等级：IP64，电磁铁全封闭灌胶，耐受液压油气腐蚀，适配液压站潮湿油污环境
- 安装形式：底板嵌入式安装，和DSG-01阀体安装孔距通用，可并排共用油路底板
三、油路安装逻辑（变量油泵专属接法）
1、VP-20/HPV-30标准接法
油泵先导泄油口 → EDG-01进油口 → EDG回油口 → 油箱。利用变量泵自带压力补偿结构，通过EDG调节先导压力，间接控制油泵主输出压力，主油路无需加装溢流阀
2、与原有液压配件配合关系
- 搭配DSG-01-3C2：中位保压时，EDG可远程下调系统待机压力，减少油泵溢流发热，解决3C2中位油温飙升通病
- 替代关系：加装EDG后，可以拆除50T-07-FR手动溢流阀，电控一键调压，无需人工现场旋钮调节
- 安全冗余：系统必须保留外置板式安全阀，EDG为电控调压，不能作为终极安全泄压保护
四、配套放大器接线规范（现场最简配线）
- 供电电源：外置放大器AC220V供电，隔离稳压，禁止直接PLC驱动电磁铁，极易烧毁线圈
- 信号接线：PLC模拟量0-10V正极接放大器IN+，负极接IN-，模拟量线路屏蔽层单端接地，防止变频器、电机干扰跳压
- 反馈功能：高配放大器自带压力反馈，可实现闭环稳压，压力波动控制在±0.2MPa以内
- 互锁要求：电磁阀换向动作和比例调压做时序互锁，禁止换向瞬间大幅调压，避免液压冲击震裂油管
五、EDG VS 50T手动溢流阀现场对比
| 对比项目 | EDG比例先导阀 | 50T-07-FR手动溢流阀 |
|---|---|---|
| 调压方式 | PLC0-10V无级自动调压 | 人工旋钮固定压力，不可自动变更 |
| 适配油泵 | VP/HPV全系变量泵（先导控制） | 定量泵、变量泵主油路并联 |
| 压力精度 | ±0.2MPa，重复精度高 | ±0.8MPa，震动易漂移 |
| 发热量 | 待机低压卸荷，油温低 | 长期溢流，油温上涨快 |
| 改造成本 | 需加装比例放大器+模拟量线路 | 零电控，直接螺纹安装 |
六、现场调试标准化步骤
- 断电接线：完成放大器、屏蔽信号线接线，确认屏蔽层单端接地，杜绝环流干扰
- 零点校准：PLC输出0V，调节放大器零点电位器，系统压力归零，油泵低压卸荷
- 满度校准：PLC输出10V，调节放大器满度电位器，系统达到弹簧额定上限压力
- 时序测试：依次测试夹紧升压、保压稳压、松开降压三段压力，观测压力表无抖动、无滞后
- 震动验证：设备连续运行2小时，核查压力无自动漂移、线圈无温升发烫
七、高频故障排查（液压+电控联动）
- 压力随机上下跳动：模拟量信号线未屏蔽、地线串扰；更换双芯屏蔽线，单独接入PLC信号地
- 有电信号压力不上升：先导油路堵塞、阀芯油泥卡滞；拆解清洗先导阻尼孔，过滤更换液压油
- 线圈高温发烫：放大器输出电流超限、阀芯卡滞长期过载；重置放大器电流参数、清洗阀芯
- 低压力区间稳压失效：油液粘度偏低、油温超过60℃；开启风冷散热，更换VG46抗磨液压油
八、专属安装注意事项
- 油路清洁：EDG内部阻尼孔直径仅0.8mm，必须使用50μm高精度吸油滤芯，铁屑极易堵孔报废
- 安装朝向：阀体水平正装，禁止倒置，倒置会导致电磁铁渗油、内部弹簧偏心磨损
- 电控间距：比例信号线和电机动力线间距≥20cm，禁止同管走线，避免电磁干扰跳压
- 维保周期：每1000小时清洗先导阻尼孔，远短于手动溢流阀，需定期保养
