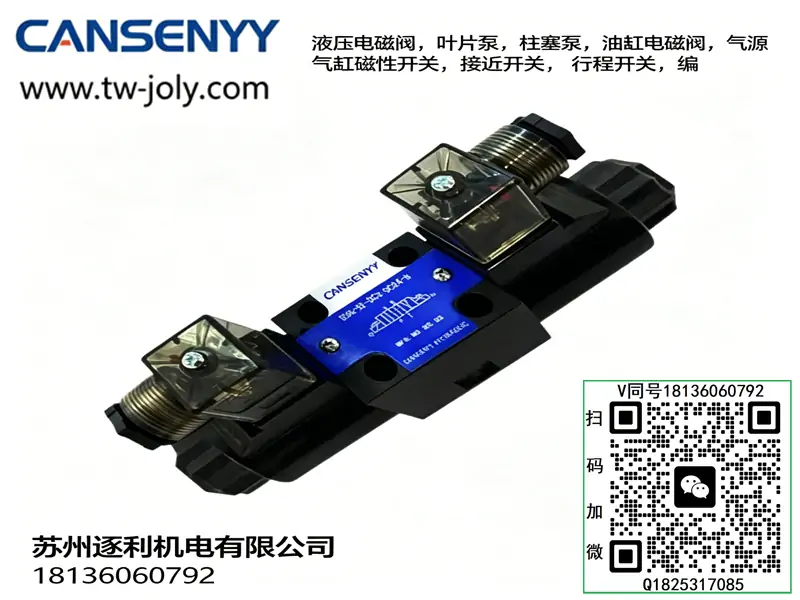

CANSENYY电磁换向阀DSG-01-3C2/3C3/3C4/3C60-A240/D24-N1-50导阀

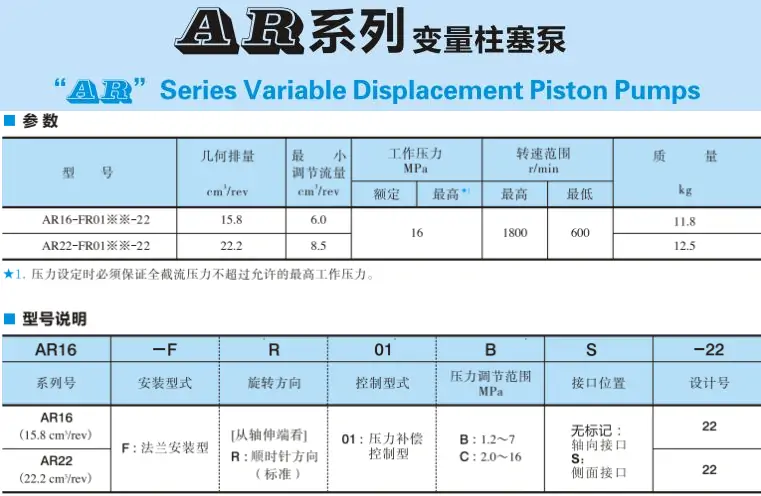

一、CANSENYY 变量柱塞泵（AR 系列）
- AR16-FR01C-20
- AR16-FR01BK10Y-1005
- AR16-FR01CK10Y-1005
- AR22-FR01B-22
- AR22-FR01C-22
- AR22-FR01CK10Y-1005
二、CANSENYY 叶片泵（VP/HVP 系列，低压 / 中高压）
VP 低压变量叶片泵
- VP-12-FA3
- VP-15-FA3
- VP-20-FA3
- VP-30-FA3
- VP-40-FA3
HVP 中高压变量叶片泵
- HVP-30-FA2
- HVP-40-FA2
- HVP-40-FA3
- HVP-54-FA3
三、CANSENYY 电磁换向阀（DSG/GD4WE 系列）
DSG-02 系列（6 通径，24V/220V）
单头二位
- DSG-02-2B2-DL-24V / 220V
- DSG-02-2B3B-DL-24V / 220V
- DSG-02-2D2-DL-24V / 220V
双头三位
- DSG-02-3C2-DL-24V / 220V
- DSG-02-3C3-DL-24V / 220V
- DSG-02-3C4-DL-24V / 220V
- DSG-02-3C5-DL-24V / 220V
- DSG-02-3C6-DL-24V / 220V
- DSG-02-3C7-DL-24V / 220V
- DSG-02-3C8-DL-24V / 220V
- DSG-02-3C9-DL-24V / 220V
DSG-03 系列（10 通径）
- DSG-03-2B2-DL-24V / 220V
- DSG-03-3C2-DL-24V / 220V
- DSG-03-3C4-DL-24V / 220V
GD4WE 系列（力士乐型）
- GD4WE6E61/CG24N9Z5L
- GD4WE6J61/CG24N9Z5L
- GD4WE6H61/CG24N9Z5L
四、CANSENYY 压力阀（溢流阀 / 减压阀 / 顺序阀）
电磁溢流阀 BSG 系列
- BSG-03-2B2-D24
- BSG-03-3C2-D24
- BSG-06-2B2-D24
- BSG-10-2B2-D24
叠加式溢流阀 MRV 系列
- MRV-02-P-1/2/3
- MRV-03-P-1/2/3
叠加式减压阀 MBR 系列
- MBR-02-P-1/2/3
- MBR-03-P-1/2/3
五、CANSENYY 比例阀（EFBG 电液比例溢流调速阀）
- EFBG-03-125-C / H
- EFBG-06-125-C / H
- EFBG-06-250-C / H
- EFBG-06-500-C / H
- EFBG-10-500-C / H
六、CANSENYY 叠加阀（单向阀 / 节流阀）
叠加式单向阀 MPC 系列
- MPC-02-W / A / B
- MPC-03-W / A / B
叠加式节流阀 MFC 系列
- MFC-02-04 / 06 / 10
- MFC-03-04 / 06 / 10
成套适配说明：适配VP-20-FA3、HPV-30-FA3小流量夹紧液压站，搭配50T-07-FR溢流阀、1HP/2HP油压电机；属于01迷你通径，和DSG-02不可底板互换，多用于单微小油缸、夹具自锁工位
一、型号逐位释义（DSG全系统一编码）
- DSG：湿式电磁铁板式电磁换向阀，内置自润滑阀芯，抗油液杂质、换向噪音低，允许长期高频启停，市面国产/台湾油研百分百通用互换
- 01：01号小通径（NG4），区别于常规02通径，公称通径4mm，安装底板孔距35×35mm，油口螺纹G1/8，最大通流30L/min
- 3：三位结构，左电磁铁、右电磁铁、中位弹簧复位，具备独立中位待机工况，区别于二位阀无中位
- C2：中位机能代号，P口截止、T口截止、A/B两口互通封闭，业内俗称中位自锁保压
- 后缀补充：常规末端标配DL引线盒、DT插头；常用电压DC24V/AC220V，无特殊标注默认立式引线盒
- 尺寸红线：DSG-01与DSG-02底板、密封圈、螺栓全部不通用，流量小25%，不能直接替换，改造成本极高
二、额定核心技术参数
- 最高工作压力：31.5MPa，全覆盖HPV-30最高14MPa、VP-20最高7MPa系统，压力余量充足
- 额定/最大流量：额定20L/min，峰值30L/min，HPV-30满载34L/min不可使用，仅适配VP-20低压22L/min以内工况
- 允许回油背压：≤7MPa，背压超标会导致中位阀芯无法复位、油缸缓慢泄压下滑
- 换向响应时间：通电≤32ms、断电≤28ms，换向冲击极小，无需加装单向节流缓冲
- 适配介质：ISO VG32/VG46抗磨矿物液压油，油温-5℃~65℃，标配NBR丁腈密封，禁止乳化油水混用
- 防护等级：IP65，湿式线圈完全隔离液压油，不会出现线圈渗油烧毁，使用寿命是干式线圈3倍
- 安装螺栓：四颗M5内六角螺栓，标准锁紧扭力3.8N·m，扭力过大底板变形渗油

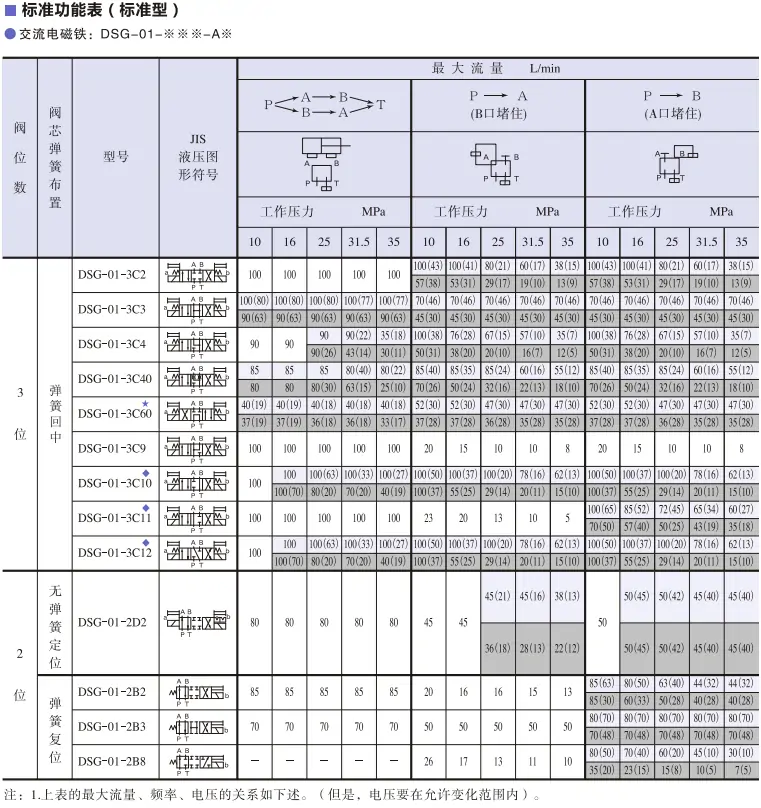

三、三位油路机能详解（中位为核心使用要点）
1、左线圈通电（油缸伸出/夹具夹紧）
油路连通：P→A、B→T；压力油进入油缸无杆腔，油缸伸出夹紧，回油直接回流油箱
2、右线圈通电（油缸缩回/夹具松开）
油路连通：P→B、A→T；压力油进入油缸有杆腔，油缸缩回松开
3、双线圈断电中位（3C2核心自锁）
油路连通：P封闭、T封闭、A⇋B互通；油泵卸荷不泄压、油缸两腔封闭保压，断电后夹具永久锁死，不会回弹下滑
工况区分：DSG-02-2B2断电复位松开；DSG-01-3C2断电中位自锁，需要断电保压必选3C2，是夹具安全标配阀
四、全系液压元件匹配边界
| 油泵型号 | 能否适配DSG-01-3C2 | 适配限制 | 备选阀体 |
|---|---|---|---|
| VP-20-FA3（22L/min） | 完全适配 | 全压力区间无啸叫、内泄极低 | 无需替换 |
| HPV-30-FA3低压（28L/min内） | 勉强适配 | 不可连续快速换向，易发热啸叫 | DSG-02-3C2 |
| HPV-30-FA3高压（34L/min） | 禁止使用 | 流量超限阀芯节流发热，快速拉伤 | DSG-02-3C2 |
五、接线与底板安装规范
- 双线圈逻辑：左右线圈严禁同时通电，PLC程序必须做电气互锁，同时通电直接顶坏阀芯、烧毁线圈
- 线圈选型：DC24V适合PLC直驱，无需中间继电器；AC220V抗干扰强，潮湿车间优先选用，两种线圈阀体通用可互换
- 密封垫片：使用01专用超薄耐高压橡胶垫片，禁止挪用02垫片，垫片偏大挤压流道造成流量不足
- 手动应急顶杆：阀体两侧各1根手动顶杆，断电泄压后按压，用于设备调试、故障手动松夹，带压禁止按压
六、DSG-01与DSG-02现场直观对比
- 外形体积：01比02小40%，适合狭小治具内部内嵌安装
- 流量差异：01最大30L/min、02最大40L/min，大流量只能选02
- 机能差异：01/02同后缀机能完全一致，3C2均为中位自锁，油路逻辑互通
- 维保成本：01阀芯细小，更容易被铁屑卡滞，维保频次比02高20%
七、高频故障联动排查（和溢流阀、油泵联动）
- 中位油缸缓慢下滑：A/B腔内泄超标、阀芯磨损；拆解清洗阀芯，磨损后直接更换阀芯，无需换底板
- 换向卡顿、动作延迟：油液杂质堵塞阀芯阻尼孔、回油背压过高；清洗阻尼孔、独立布置回油管不与溢流阀共用
- 线圈无故发烫：电压波动超±10%、线圈散热遮挡；加装电源滤波器、预留20mm线圈通风间隙
- 油泵中位压力不降：3C2中位P口封闭，油泵持续保压溢流，会加速油温上升；需搭配外置卸荷阀，避免长期溢流发热
八、专属使用注意事项
- 油温管控：中位长时间保压时，油泵持续溢流发热，连续保压超过2小时必须开启风冷散热
- 过滤要求：01通径流道细小，吸油滤芯必须100μm及以上精度，防止微小杂质卡阀
- 启停频次：每分钟换向≤12次，高于此频次阀芯偏磨加剧，内泄快速变大
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/1240.html
