JUST电磁换向阀DSG-02-2B2-DL-R220 DSG-02-3C4-DL-D24电磁阀线圈

一、JUST油泵电机 全系列

1）标准三相油泵电机（卧式 J / 立式 X，4 极 1450rpm）

- 0.75KW（1HP）

- JUST-1HP-4P-3-J（卧式）

- JUST-1HP-4P-3-X（立式）

- AEEF-0.75KW-4P（老型号）

- 1.5KW（2HP）

- JUST-2HP-4P-3-J

- JUST-2HP-4P-3-X

- AEEF-1.5KW-4P

- 2.2KW（3HP）

- JUST-3HP-4P-3-J

- JUST-3HP-4P-3-X

- AEEF-2.2KW-4P

- 3.7KW（5HP）

- JUST-5HP-4P-3-J

- JUST-5HP-4P-3-X

- 5.5KW（7.5HP）

- JUST-7.5HP-4P-3-J

- JUST-7.5HP-4P-3-X

- 7.5KW（10HP）

- JUST-10HP-4P-3-J

- JUST-10HP-4P-3-X

- 11KW（15HP）

- JUST-15HP-4P-3-J

- JUST-15HP-4P-3-X

- 15KW（20HP）

- JUST-20HP-4P-3-J

- JUST-20HP-4P-3-X

2）内轴式油泵电机（MPS 系列，直接插泵）

- MPS-1HP-4P-3-J（0.75KW 卧式）

- MPS-2HP-4P-3-J（1.5KW）

- MPS-3HP-4P-3-J（2.2KW）

- MPS-5HP-4P-3-J（3.7KW）

- MPS-7.5HP-4P-3-J（5.5KW）

- MPS-10HP-4P-3-J（7.5KW）

- MPS-15HP-4P-3-J（11KW）

- MPS-20HP-4P-3-J（15KW）

后缀：X = 立式、V = 铸铁、W = 铁壳

3）长嘴型油泵电机（ML 系列，配钟罩）

- ML-1HP-4P-3-J（0.75KW）

- ML-2HP-4P-3-J（1.5KW）

- ML-3HP-4P-3-J（2.2KW）

- ML-5HP-4P-3-J（3.7KW）

- ML-7.5HP-4P-3-J（5.5KW）

- ML-10HP-4P-3-J（7.5KW）

- ML-15HP-4P-3-J（11KW）

- ML-20HP-4P-3-J（15KW）

4）电压 / 极数 / 安装

- 电压：220V/380V 50Hz（标准）；415V/440V 60Hz（定制）

- 极数：4P（1450rpm 标配）、6P（960rpm）、2P（2850rpm）

- 安装：J = 卧式、X = 立式；外壳：V = 铸铁、W = 铁壳

---

二、油泵 全系列

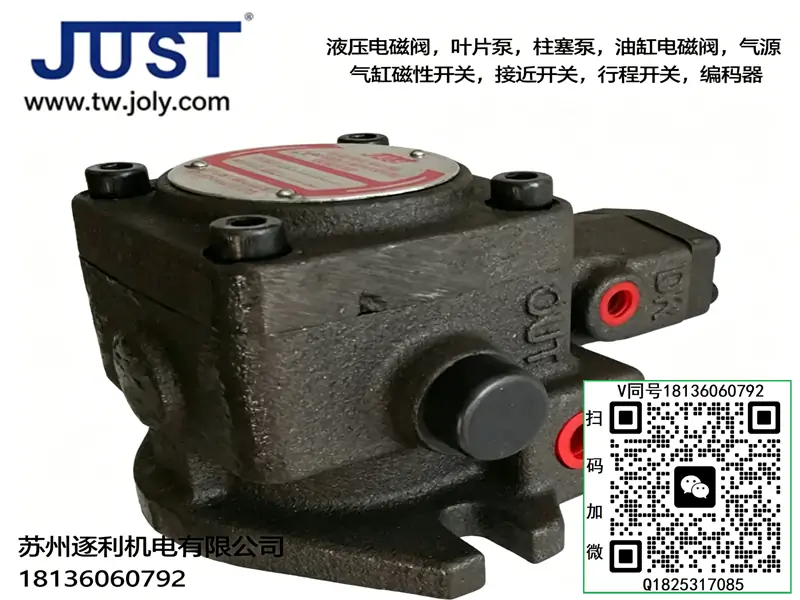

1）变量叶片泵（VP / HVP 系列）

VP 系列（低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

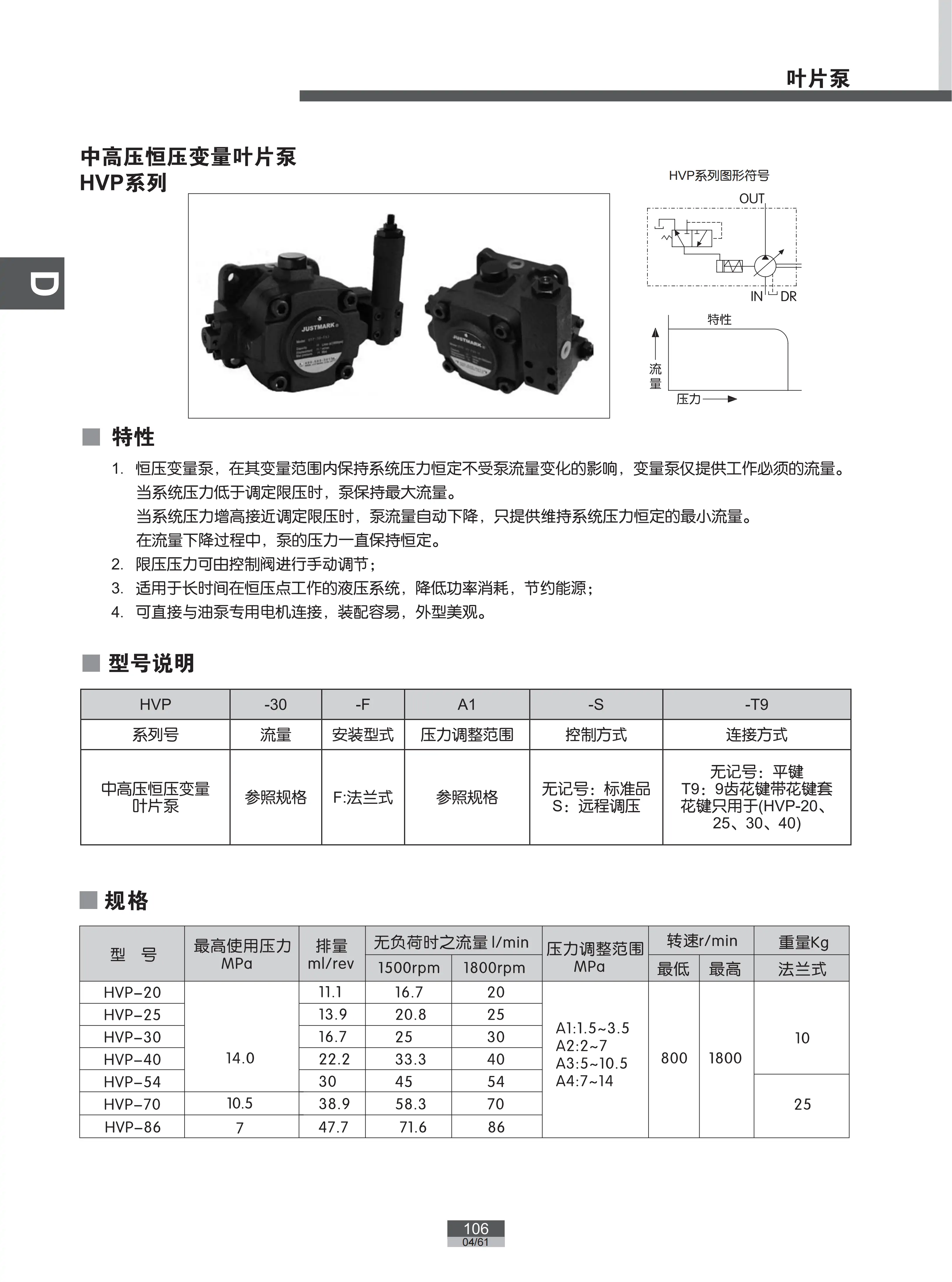

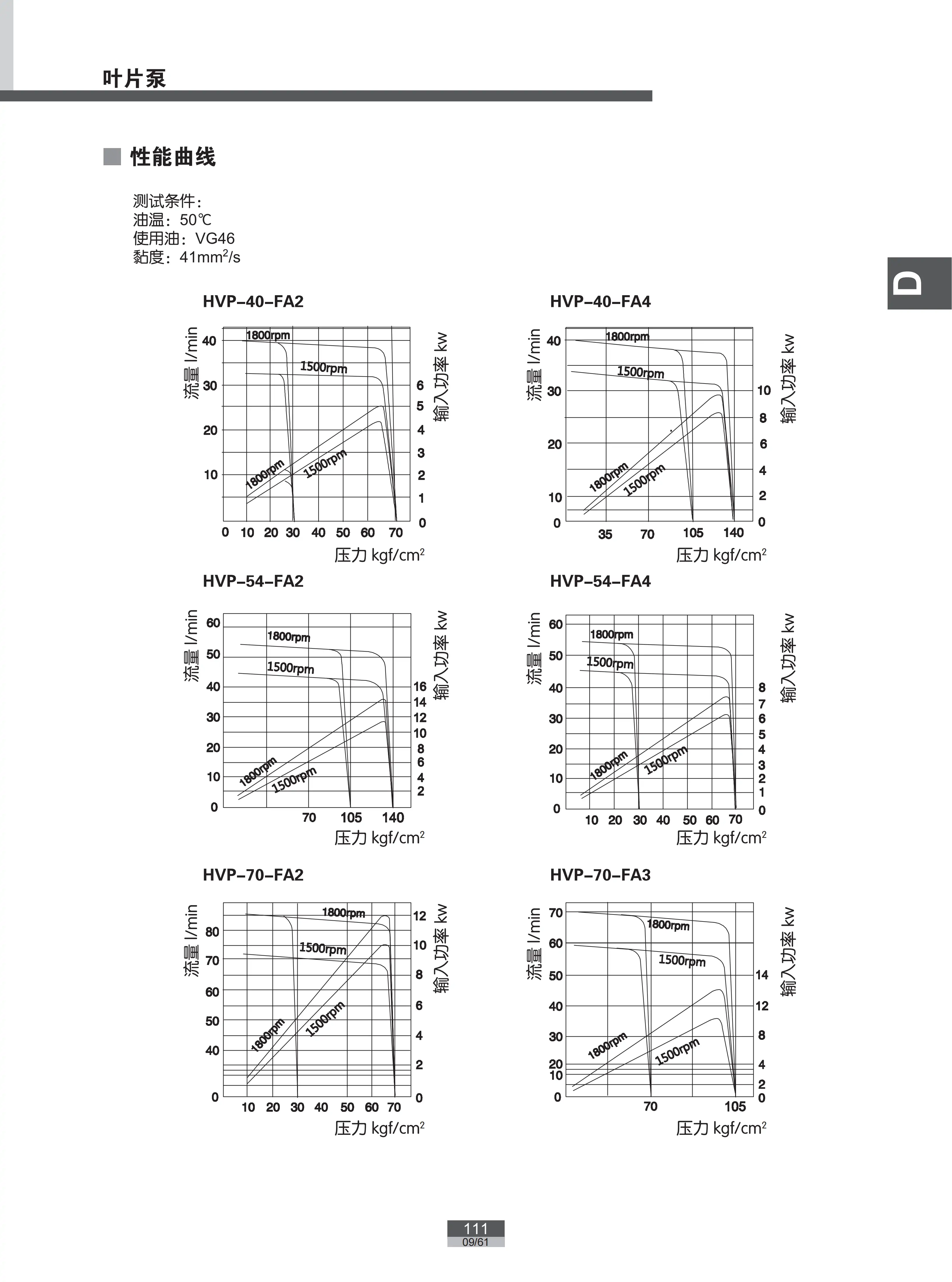

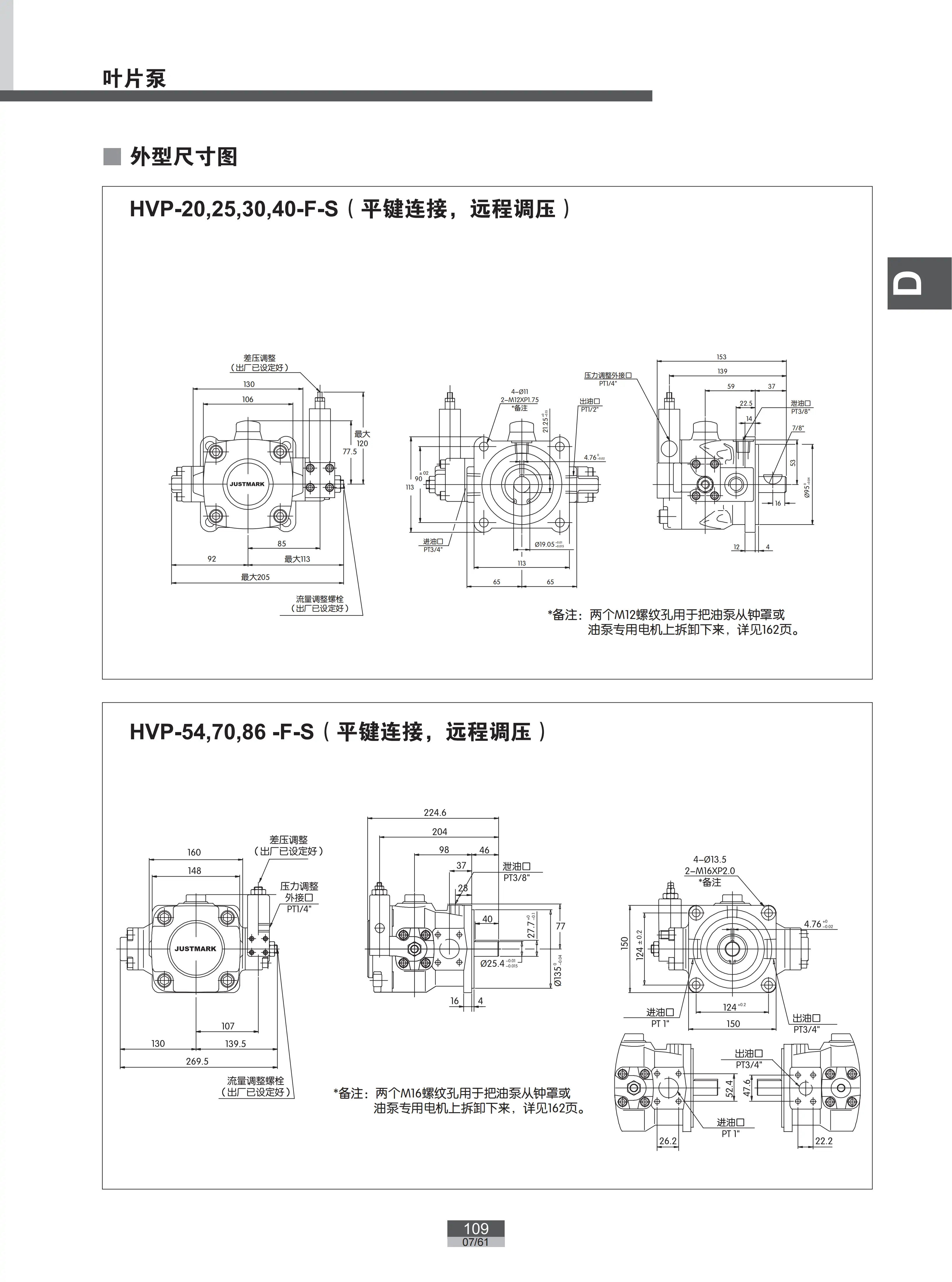

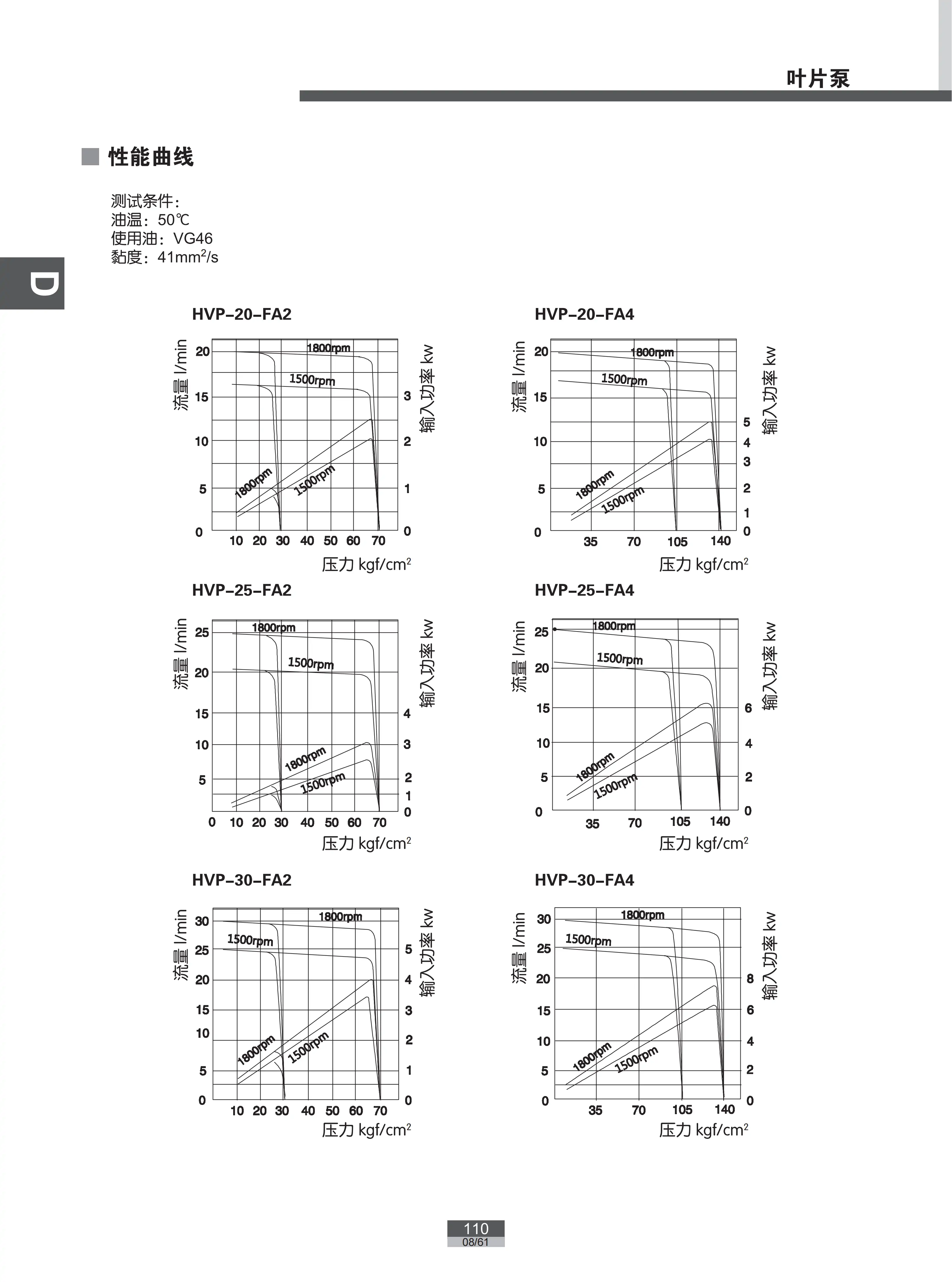

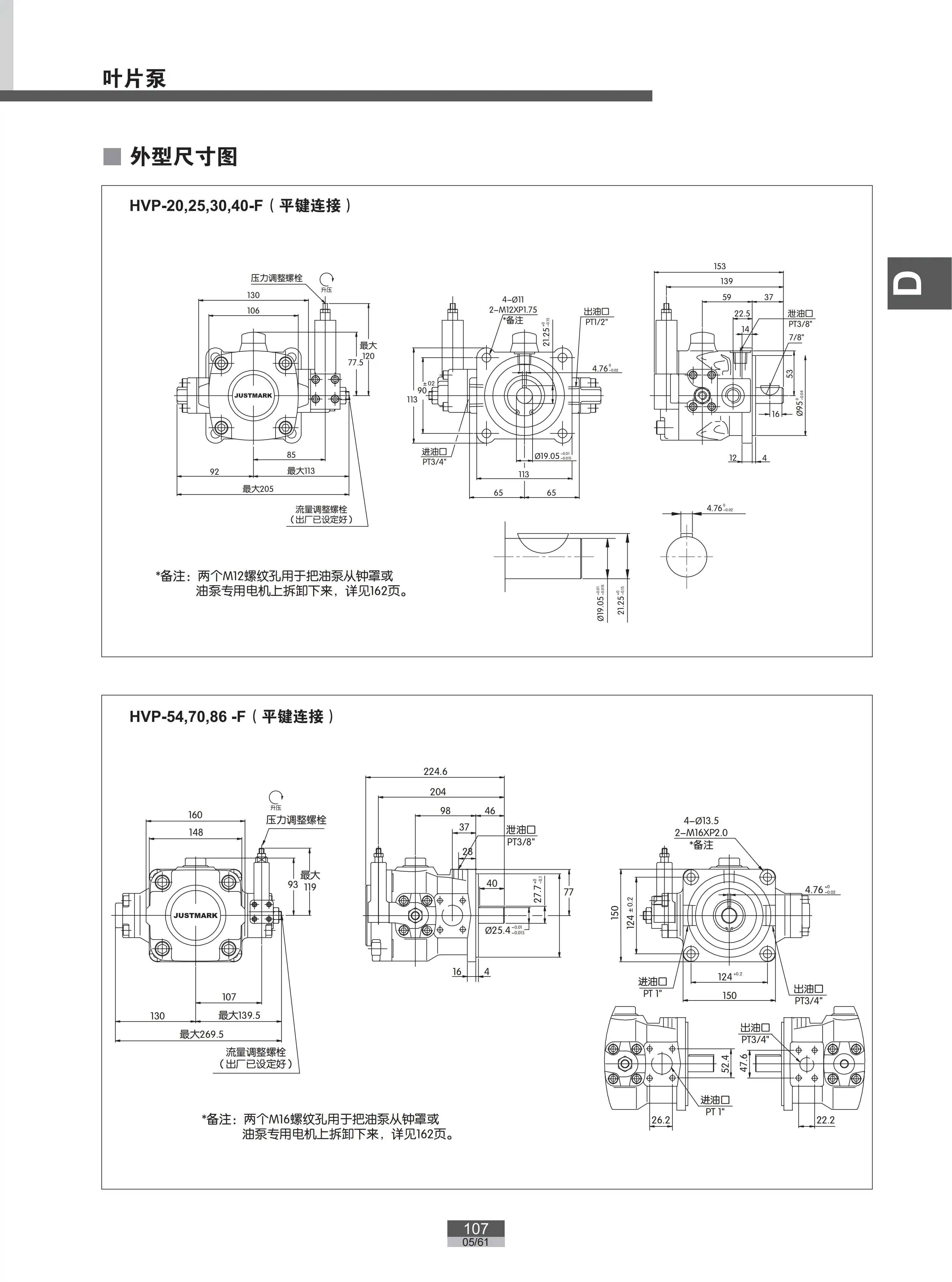

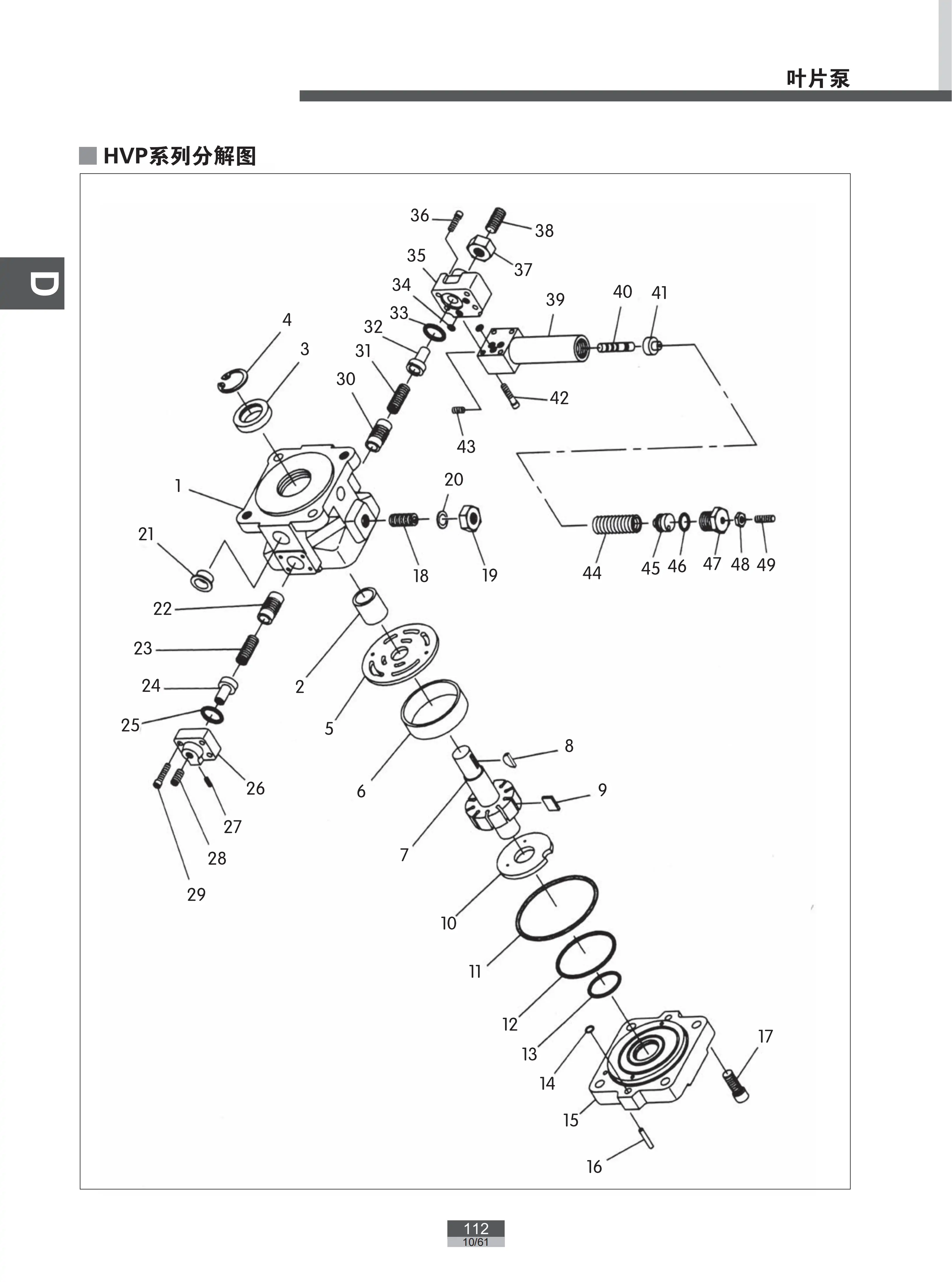

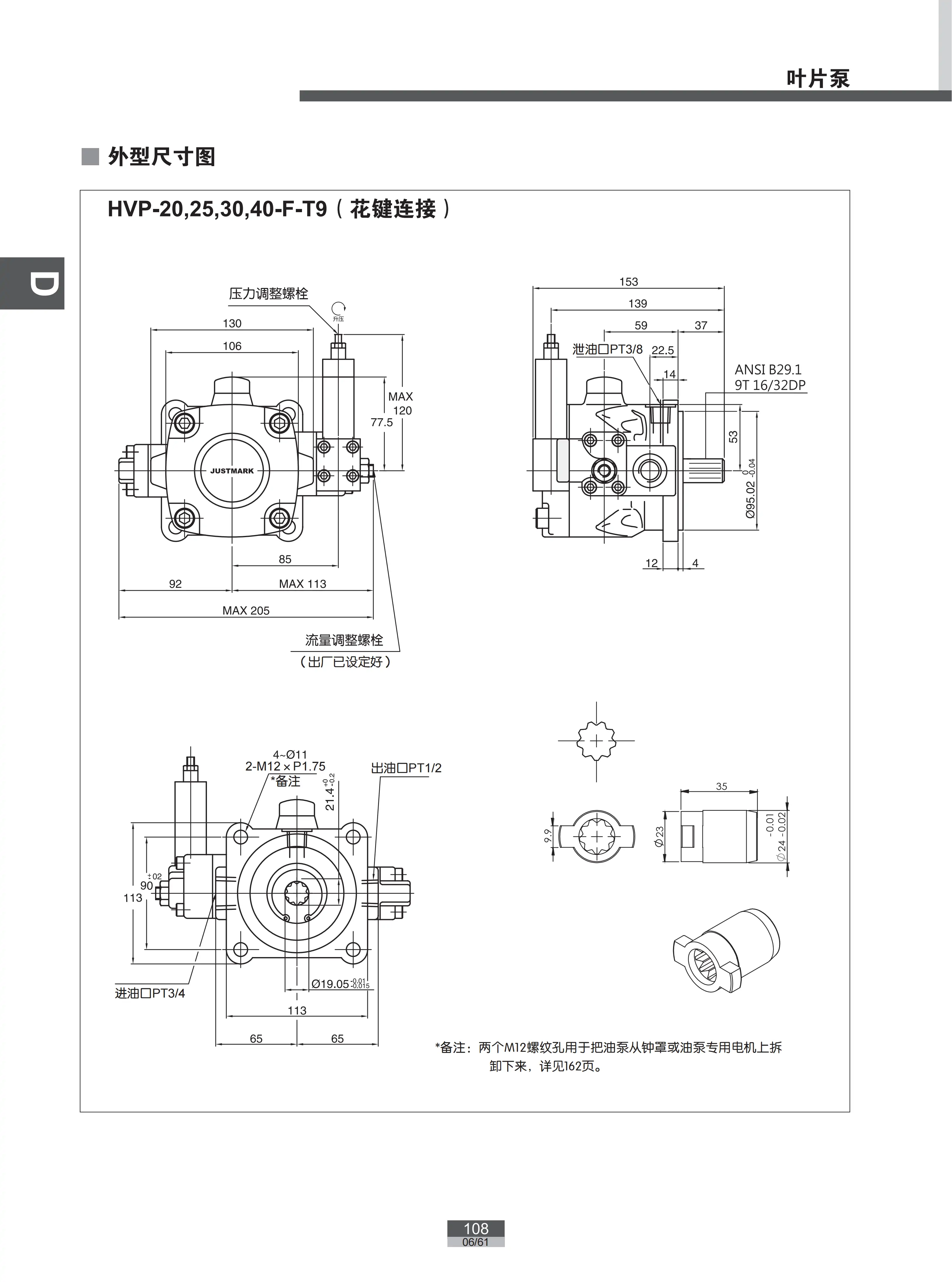

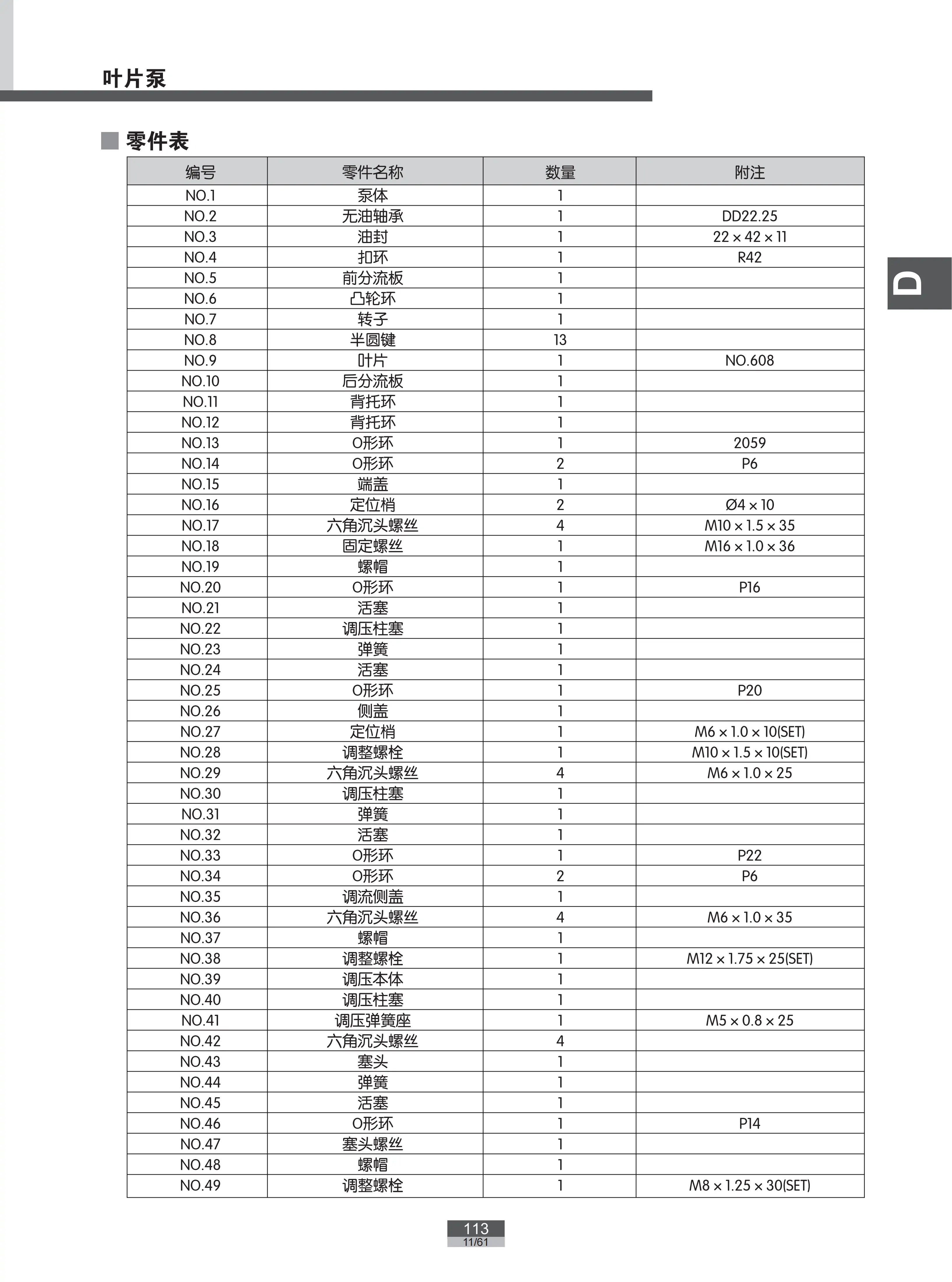

HVP 系列（中高压）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

2）柱塞泵（P 系列 / V 系列 / PV 系列）

P 系列（变量柱塞泵）

- P16-A0-F-R-01

- P22-A0-F-R-01

- P36-A0-F-R-01

V 系列（轴向柱塞泵）

- V15A3R10

- V18A3R10

- V23A3R10

- V38A3R10

PV 系列（高压柱塞泵）

- PV023-A1RM1AON、PV023-A2RM1AON、PV023-A3RM1AON、PV023-A4RM1AON

- PV023-A1LM1AON、PV023-A2LM1AON、PV023-A3LM1AON、PV023-A4LM1AON

- PV032-A1RM1AON、PV032-A2RM1AON、PV032-A3RM1AON、PV032-A4RM1AON

- PV032-A1LM1AON、PV032-A2LM1AON、PV032-A3LM1AON、PV032-A4LM1AON

3）齿轮泵（常用）

- EG-PA-F/R（微型齿轮泵）

- EGB-10/16/20/25（高压齿轮泵）

---

三、电磁换向阀 全系列

1）D5/D4-02 系列（6 通径，最大 60L/min）

单头（2 位）

- D5-02-2B2-D2 / A2

- D5-02-2B3B-D2 / A2

- D5-02-2D2-D2 / A2

双头（3 位）

- D5-02-3C2-D2 / A2

- D5-02-3C3-D2 / A2

- D5-02-3C4-D2 / A2

- D5-02-3C5-D2 / A2

- D5-02-3C6-D2 / A2

- D5-02-3C7-D2 / A2

- D5-02-3C8-D2 / A2

- D5-02-3C9-D2 / A2

2）D5/D4-03 系列（10 通径，最大 100L/min）

单头

- D5-03-2B2-D2 / A25

- D5-03-2D2-D2 / A25

双头

- D5-03-3C2-D2 / A25

- D5-03-3C3-D2 / A25

- D5-03-3C4-D2 / A25

- D5-03-3C5-D2 / A25

- D5-03-3C6-D2 / A25

- D5-03-3C7-D2 / A25

- D5-03-3C8-D2 / A25

3）大流量系列

- D5-04 / D5-06 / D5-10（16/25/32 通径）

- WGE-02 / WGE-03（高压型，31.5MPa）

- WGEH-04/06/10（电液换向阀）

4）叠加阀（常用）

- MPC-02/03（叠加式单向阀）

- MRV-02/03（叠加式溢流阀）

- MBR-02/03（叠加式减压阀）

- MFC-02/03（叠加式节流阀）

适配说明：完美匹配此前VP-20-FA3、HPV-30-FA3变量叶片泵+1HP/2HP油压电机液压系统，是机床夹紧、单油缸伸缩标配换向阀，市面全部油研通用版型，尺寸完全互换

一、型号逐位释义（行业DSG统一编码）

• DSG：湿式单电控电磁换向阀，湿式阀芯结构，耐液压冲击、噪音低、内泄漏极小，区别于干式阀芯不耐高温
• 02：02通径（NG6），标准安装底板，安装孔距54×54mm，油口规格G1/4，额定通流流量40L/min，全覆盖VP20、HPV30油泵流量需求
• 2B2：二位四通、单弹簧复位阀芯机能，单侧带电磁铁，另一侧内置复位弹簧；仅两个工作位置，无中位保压功能，是液压夹具最常用阀芯
• DL：引线盒式接线+底板安装型，L型立式接线盒，防水防尘，区别于DT插头式；带手动顶杆，断电可手动强制换向调试

二、额定核心技术参数

• 最高工作压力：31.5MPa，完全覆盖HPV30最高14MPa、VP20最高7MPa系统压力，压力余量充足
• 允许回油背压：≤7MPa，回油背压超标会导致阀芯复位卡顿、油缸回落迟缓
• 换向响应时间：通电18ms、断电24ms，换向平稳无液压冲击，无需额外加装单向节流阀
• 适配介质：ISO VG32/VG46抗磨矿物液压油，油温适用-5℃~60℃，密封材质NBR丁腈橡胶，不可用于乳化油
• 防护等级：IP65接线盒，可直接放置开放式液压站，无需额外防水罩
• 标配线圈电压：现场常用DC24V、AC220V，和设备PLC电源直接匹配，无需转接电源模块
• 阀体材质：球墨铸铁，抗形变，长期高压不会出现底板渗油变形

三、通断油路逻辑（断电/通电双状态）

1、断电常态（弹簧复位，设备待机默认状态）

油路连通：P进油口 → A工作口；B工作口 → T回油口

设备动作：液压油缸伸出、夹具夹紧，断电自动保持该状态，无惯性回弹

2、线圈通电（电磁铁吸合换向）

油路连通：P进油口 → B工作口；A工作口 → T回油口

设备动作：液压油缸缩回、夹具松开，线圈持续带电维持状态

安全红线：单电控结构断电强制复位，无法断电保压；需要断电保压必须更换3C2三位换向阀，禁止私自改造阀芯

四、与两款油泵+电机匹配验算

• VP-20-FA3+1HP电机：油泵最大流量22L/min，小于阀体40L/min通流上限，流速平缓，无发热啸叫，完美适配
• HPV-30-FA3+2HP电机：油泵最大流量34L/min，处于阀体最优流量区间，高压下阀芯不会偏磨，长期使用故障率低
• 不匹配场景：双油缸同步快速动作，流量超出40L/min，需升级03通径DSG-03阀体

五、底板安装与接线规范

• 底板垫片：必须使用原厂耐高压丁腈密封垫片，禁止普通橡胶垫，高压下1个月老化渗油
• 螺栓扭力：四颗M6内六角螺栓，对角锁紧，标准扭力5.5N·m，扭力过大阀体开裂、过小渗油
• 接线要求：DL引线盒内置整流模块，AC220V线圈无需外接整流器；线缆弯曲半径≥25mm，避免拉扯引线断裂
• 手动顶杆使用：断电泄压后按压顶部顶杆，用于设备初次油路排气、空载调试，带压禁止强行按压

六、现场高频故障排查（液压成套联动故障）

• 线圈通电不换向：线圈烧毁、阀芯卡铁屑、回油背压过高；测量线圈电阻（DC24V标准48Ω）、拆卸清洗阀芯、疏通回油管路
• 换向抖动、油缸爬行：阀芯内部润滑脂干结、液压油混入空气；排空系统空气、更换VG46新液压油
• 底板四周渗油：垫片错位、螺栓扭力不均；重新对位垫片，对角二次锁紧螺栓
• 断电无法自动复位：复位弹簧疲劳、阀芯划痕拉伤；直接更换弹簧总成，无需更换整套阀体
• 线圈高温发烫：电压超压、散热差；AC220V电压波动不得超过±10%，线圈周边预留20mm通风空间

七、DSG-02主流阀芯机能快速区分

八、周期性维保要求

• 日常点检：每月检查引线盒防水、底板渗油、线圈温升，正常温升≤40℃
• 中期维保：每1500小时拆卸清洗阀芯，清除油液铁屑，避免阀芯拉伤
• 配套维保：和HPV/VP油泵同步更换液压油，防止油液杂质磨损阀体内部流道
