HYDLIC液压升降阀支撑阀EF-02 03 ET-02 04 06升降平台货梯专用

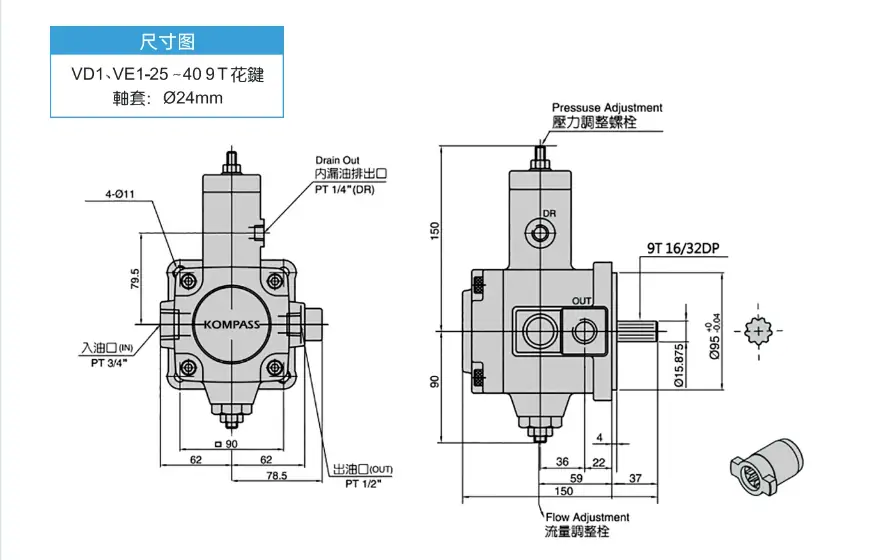

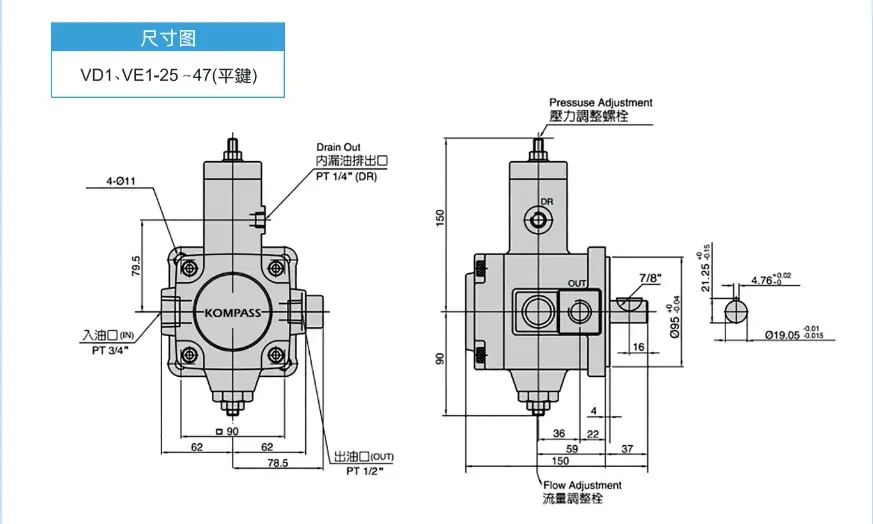

一、低压变量叶片泵（VP 系列，7MPa）

1）VP 标准型（VP‑XX‑FAX）

• VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
• VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
• VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
• VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
• VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
• VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3

2）VP‑SF 带调压手柄型

• VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D

3）VPVC / HVPVC 高压变量型（14MPa）

• VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
• HVPVC‑F30‑A4‑20

4）VPV2 / VDC 改进款

• VPV2‑12‑35
• VDC‑1A‑F20D‑20

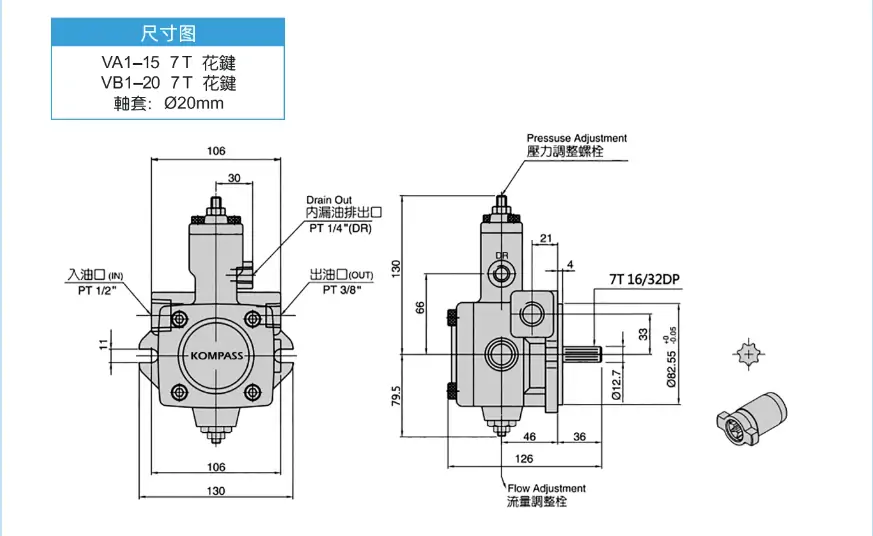

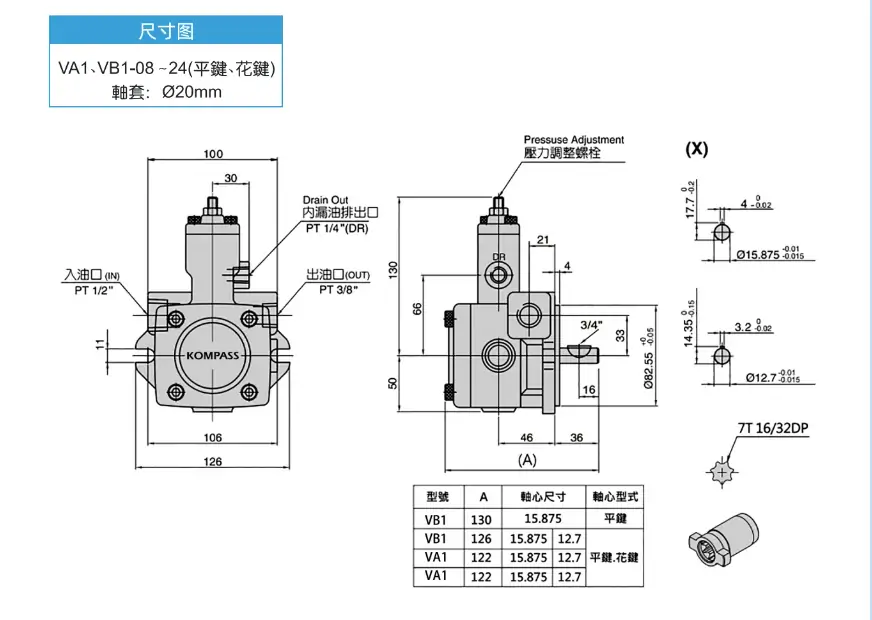

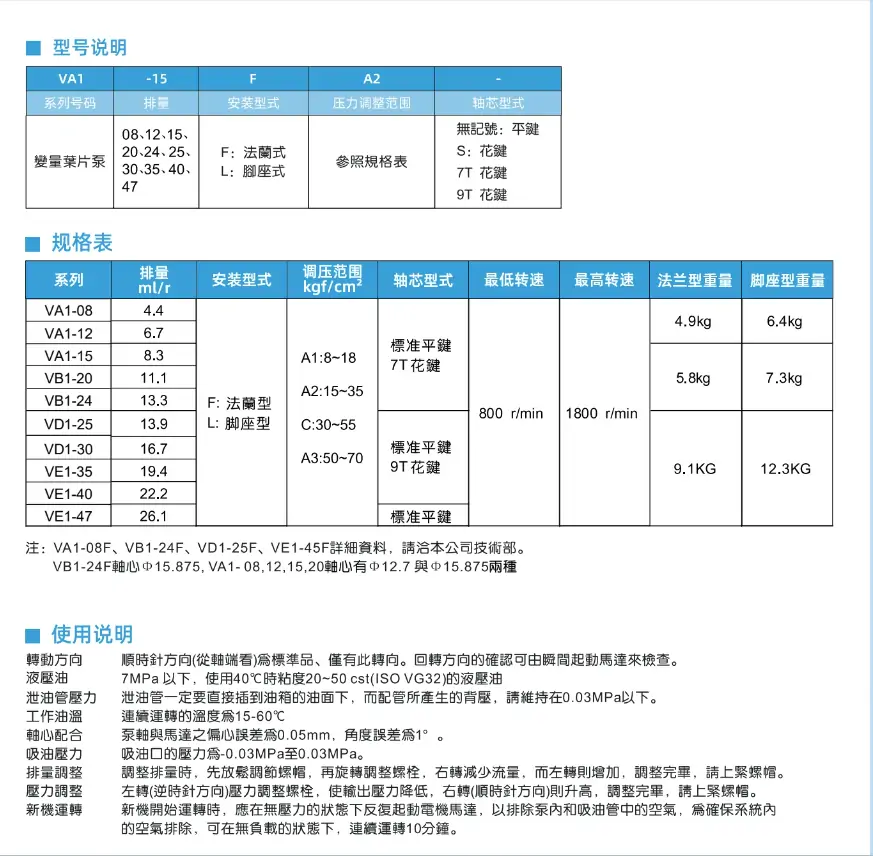

5）VB1 系列

• VB1‑20F‑A3

二、定量叶片泵（50T 系列，21MPa）

• 50T‑36/S、50T‑40/S、50T‑50/S
• VP5F‑B3‑50S

三、齿轮泵（HGP 系列，高压）

1）单联 HGP‑1A

• HGP‑1A‑F1R、HGP‑1A‑F6R

2）单联 HGP‑2A

• HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R

3）单联 HGP‑3A

• HGP‑3A‑F11R、HGP‑3A‑F17R

4）双联 HGP‑22A

• HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
• HGP‑22A‑L66R、HGP‑22A‑L66L

5）三联 HGP‑33A

• HGP‑33A‑F66R、HGP‑33A‑L66L
• HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L

四、双联叶片泵（VP‑XX‑XX‑FA3）

• VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3

五、液压阀系列（DSG 系列，与 YUKEN 通用）

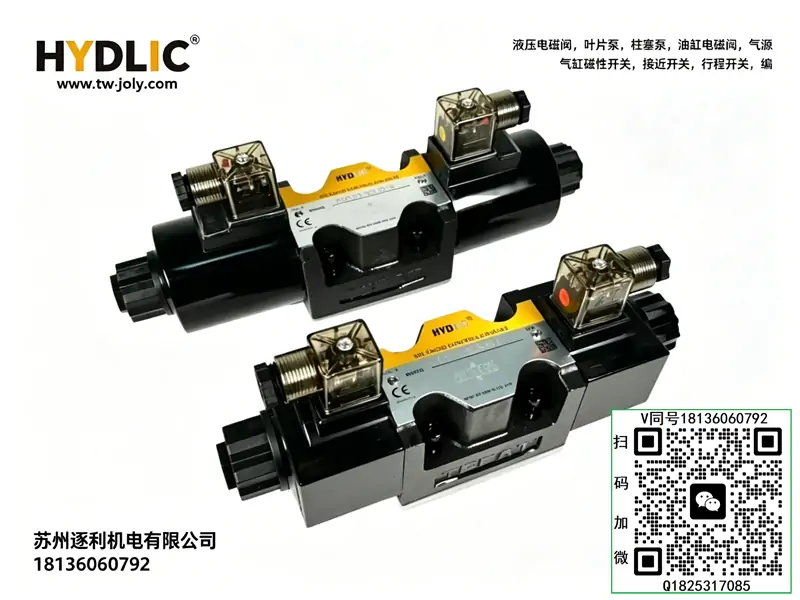

1）电磁换向阀（DSG‑01 / 03）

• DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
• DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
• DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
• DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2

2）压力阀 / 叠加阀

• 溢流阀：DB‑02、DB‑03
• 叠加单向阀：MCV‑02‑W
• 叠加节流阀：MTC‑02‑A/B

六、电机泵组（配套）

• 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
• 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW

七、型号命名规则（以 VP‑20‑FA3 为例）

• VP：变量叶片泵
• 20：排量 20cc/rev
• F：法兰安装
• A：轴端（A = 标准）
• 3：设计版本（1/2/3）
• SF：带调压手柄
• HVP：高压型（14MPa）
• HGP：齿轮泵
• DSG：电磁换向阀

一、型号释义

• EF：液压升降复合阀系列，集成升降控制、保压、截止、溢流防护多功能一体，专为液压升降平台、货梯、举升设备定制
• 02：规格代码，标准通用型通流规格，适配GPY、CBN系列小型齿轮泵，是升降设备主流标配阀型
• 常见细分型号：EF-02-220V、EF-02-24V，区分线圈控制电压，阀体机能、安装尺寸完全通用。

二、核心参数

• 产品类型：一体式电磁升降复合阀（举升保压、断电自锁、过载溢流多功能阀）
• 适配泵型：CBN、GPY系列小型高压齿轮泵
• 最高工作压力：21 MPa
• 额定通流流量：20 L/min
• 标准线圈电压：AC220V / DC24V 可选
• 安装方式：油泵板式直装（8mm固定螺丝专用安装孔位）
• 自锁性能：断电瞬间即刻锁止油路，负载无下滑、不掉压，安全稳定性高
• 过载保护：内置溢流泄压结构，自动限制系统最高压力，防止设备过载损坏
• 阀体材质：高强度铝合金一体压铸，轻量化、散热好、抗振耐腐蚀
• 密封材质：耐油NBR橡胶密封件，抗老化、耐高压冲击
• 适用介质：46#、68#抗磨液压油
• 工作油温：-10℃～+60℃
• 油液清洁度：NAS8级及以上
• 运行特性：升降平稳、断电自锁安全、自带过载保护、集成度高、故障率极低、免调试

三、工作原理

EF-02为升降设备专用多功能复合阀，集成电磁换向、单向保压、溢流过载保护多重机能，无需搭配多组阀件，简化升降液压回路。设备上升时，电磁铁得电吸合，阀芯换向打开主油路，油泵压力油直通油缸下腔，推动平台平稳举升，内置溢流结构实时过载泄压，避免压力超标；设备保持定位时，电磁铁断电复位，阀芯即刻关闭主油路，单向锁止结构封闭油缸油液，利用油压自锁，彻底杜绝负载自重下滑、漂移；设备下降时，依靠外置手动泄压或电控泄压，缓慢释放油缸压力，实现平稳回落。整体结构一体式集成，动作响应快、安全自锁可靠，完美适配升降设备安全作业需求。

四、产品机能说明

• 上升工况：线圈得电、油路导通，油泵供油举升负载，自动稳压过载保护
• 保压工况：线圈断电、油路锁止，系统零泄漏保压，平台长期定位不下滑
• 下降工况：可控泄压回油，平稳慢速回落，无冲击、无抖动
• 过载防护：内置溢流阀，压力超标自动泄压，保护油泵与油缸免受高压损坏

五、产品特点

• 一体集成多功能：集合升降控制、单向保压、过载溢流、断电自锁四大机能，替代多组分体阀件，简化油路、减少故障点
• 安全自锁防下滑：断电即时锁死油路，零泄漏保压，彻底解决升降平台空载、重载自行下滑问题，安全性极高
• 过载自动保护：自带内置溢流泄压机构，无需外接溢流阀，有效避免系统高压过载、泵体损坏
• 适配性极强：完美匹配CBN、GPY全系小型齿轮泵，是液压货梯、升降台专用标配阀组
• 轻量化高稳定：铝合金阀体轻便坚固，抗振抗腐蚀，车间复杂工况长期运行不易故障
• 免调试易维护：出厂预设压力参数，现场直接安装即用，无需复杂调压，维保简单便捷

六、典型应用

液压升降平台、固定式小型举升机、仓储升降设备、小型液压货梯、汽车举升设备、自动化升降工装、需要断电保压自锁、安全防下滑的举升类液压系统，常搭配HGP系列、CBN系列齿轮泵组成一体式升降动力单元。

七、使用注意事项

• 严格匹配线圈电压，AC220V与DC24V禁止混用，避免线圈瞬间烧毁、控制失灵。
• 安装适配CBN/GPY油泵专用位，使用8mm标准固定螺丝，确保安装贴合紧固，防止渗油、泄压。
• 必须保证油液洁净，杂质卡滞阀芯会导致锁止不严、平台下滑、举升无力故障。
• 禁止长期超21MPa高压过载运行，防止阀体变形、溢流失效、密封击穿漏油。
• 设备举升、回落操作需平缓控制，禁止频繁极速启停，避免液压冲击损伤阀芯结构。
• 长期停机需断电泄压，防止油路残余压力堆积，影响下次启动稳定性。
• 定期检查线圈接线紧固性，避免虚接、短路导致控制失灵、设备故障。

八、常见故障及排查

• 平台举升无力、无法上升：线圈未得电、阀芯卡滞、内置溢流阀泄压异常；检查电路供电，清洗阀体阀芯，复位溢流结构。
• 断电后平台自行下滑、保压失效：单向阀芯密封不严、杂质卡滞锁止结构；拆解清洗阀体，清除油污杂质，修复密封贴合度。
• 举升压力过高、设备抖动：内置溢流阀卡滞、泄压不畅；清洗溢流阀组件，恢复泄压灵活性。
• 阀体渗油漏油：安装螺丝松动、密封垫老化破损；更换全新密封件，均匀锁紧固定螺丝。
• 线圈发热严重、动作失灵：电压不稳、线圈匝间短路；校准供电电压，检修或更换适配线圈。
• 回落卡顿、动作不平稳：油路进气、阀芯卡滞；系统彻底排气，清洗阀体内部杂质。

九、同系列互换型号

• EF-02：标准升降复合阀（齿轮泵专用）
• ET-02：同款机能延伸型，安装尺寸通用，可直接互换替换
