HYDLIC叠加电控减压阀调压阀MSPR-02P MSPR-03P电控切换液压阀
一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20

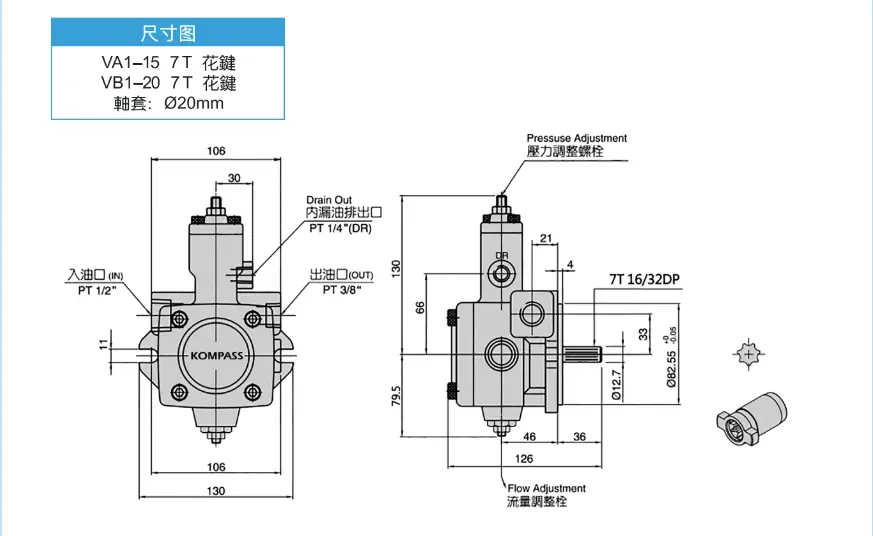

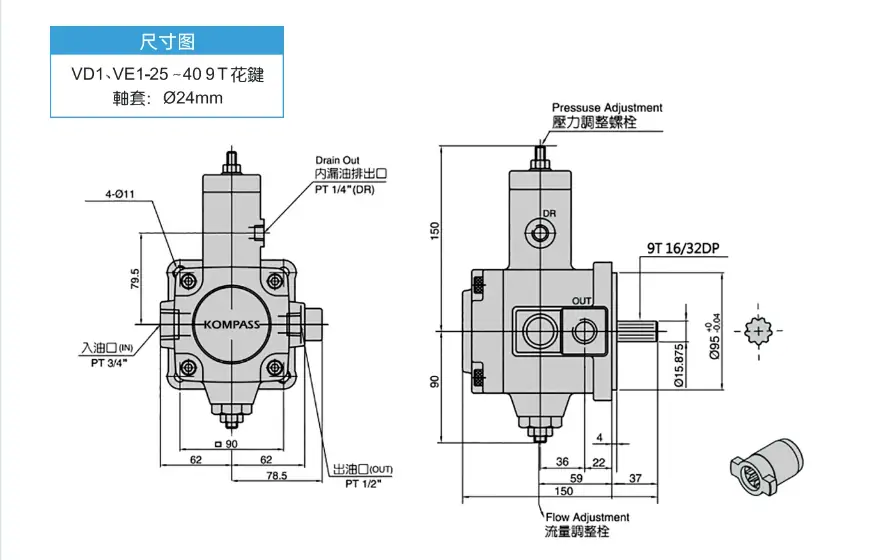

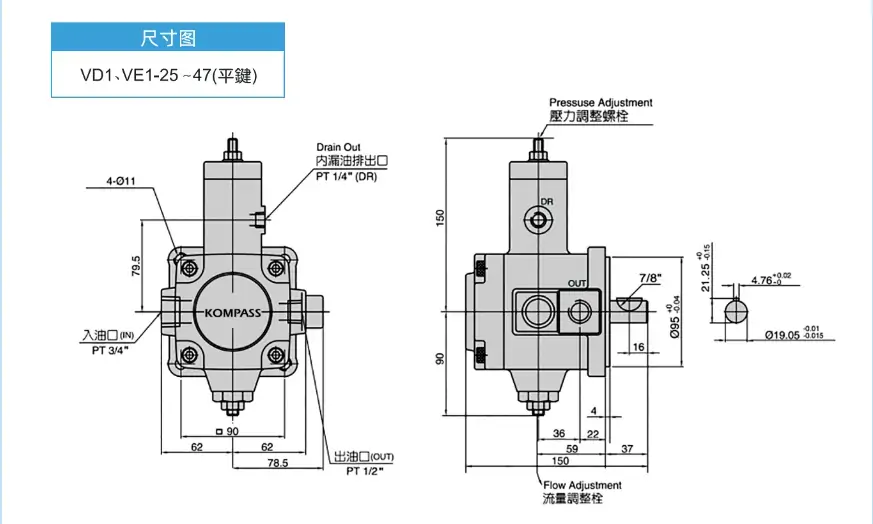

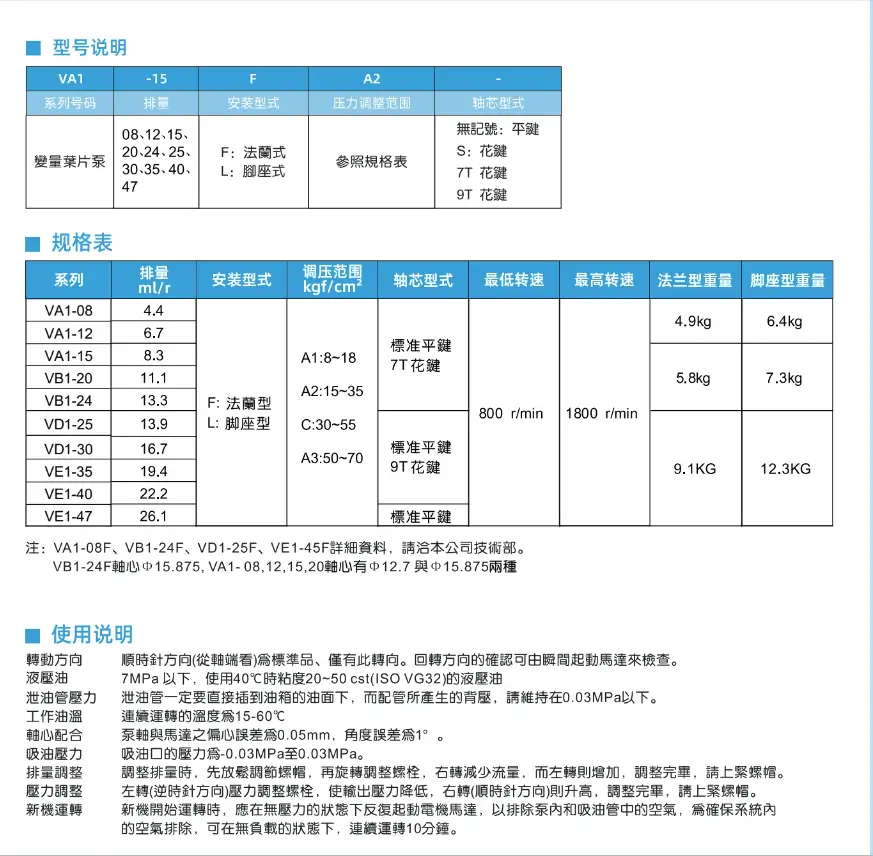

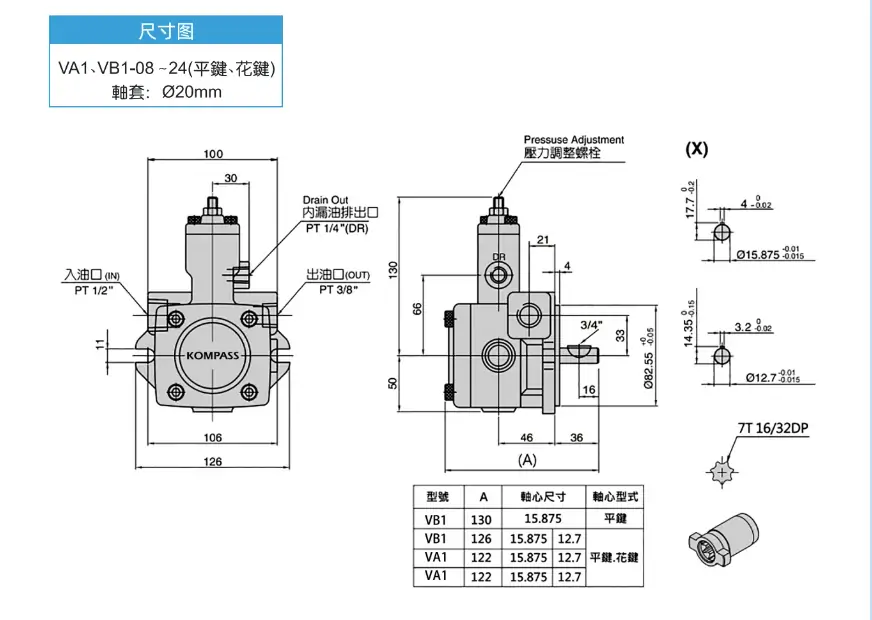

5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）

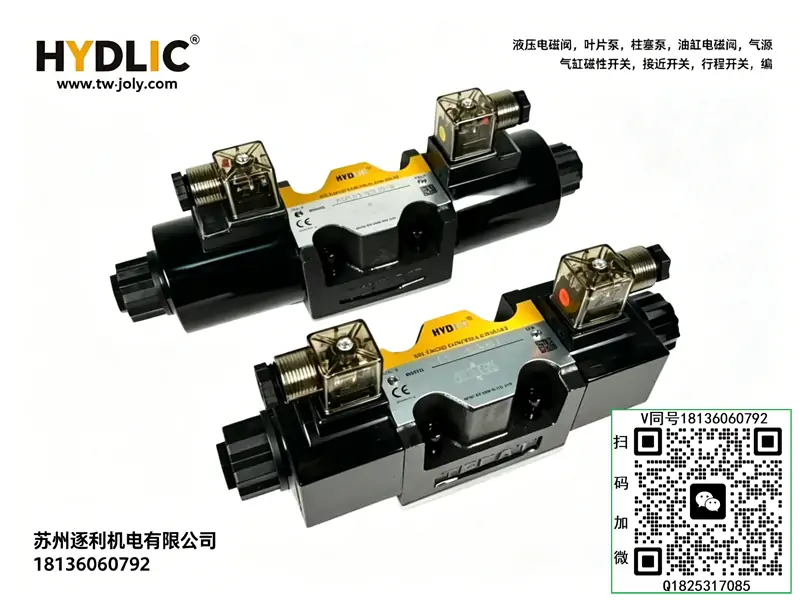

1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B
六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- MSPR：叠加式先导减压阀系列，属于液压系统二次压力稳压元件，用于主油路降压、稳压、压力分区控制，适配标准叠加阀组模块化安装
- 02：通径规格，02通径（NG6/6mm），符合ISO4401标准，适配全系02通径电磁阀、叠加阀组与液压阀板
- P：控制机能代码，P主油路减压，仅对系统P压力油路进行降压稳压，A、B动作油路不受干扰，为最常用主流机能
二、核心参数
- 产品类型：叠加式先导式P油路减压阀（二次稳压降压型）
- 公称通径：6mm（NG6）
- 安装标准：ISO4401-03 02通径叠加阀通用安装尺寸
- 进口最高压力：25 MPa（主油路最高耐压）
- 出口调压范围：0.5～7.0 MPa（标准低压调压区间，多档位可选）
- 额定通流流量：40 L/min
- 压力稳压精度：≤±0.2 MPa，负载波动小，稳压重复性优异
- 单向逆流功能：内置单向阀，停机保压、防止油路倒流泄压
- 调压方式：顶部内六角螺丝无级微调，可精准锁压，运行无漂移
- 阀体材质：高强度精密铸铁，抗压抗振、高压不易形变
- 密封材质：标配NBR耐油密封，可选FKM氟胶耐高温密封
- 适用介质：46#、68#抗磨液压油
- 工作油温：-15℃～+70℃
- 油液清洁度：NAS8级及以上，建议10μm精密过滤
- 运行特性：降压稳定、压力无漂移、通流顺畅、自带保压、适配高低压混配液压回路
三、工作原理
MSPR-02P为P油路专用先导式叠加减压阀，核心作用是**高压进、低压出**，实现系统压力分级控制。主油路高压油进入阀体内，通过先导阀芯与主阀芯压力反馈配比，自动节流降压，将不稳定的系统高压精准稳定在设定低压值，供给后端执行元件使用。设备待机时，内置单向阀自动闭合，锁住后端低压油路压力，避免二次压力倒流泄压；负载波动时，阀芯自动微调节流开口，补偿压力损耗，始终保持出口压力恒定。可完美解决单泵系统高低压混用、高压泵带低压工装、多回路压力不匹配的问题，不干扰A、B动作油路换向与速度。
四、油路机能说明
- P油路减压稳压：主高压P油经过阀体降压稳压，输出恒定低压，专供后端低压负载使用
- A、B油路直通：工作油路无阻隔、无节流，油缸动作速度与出力不受减压阀影响
- 停机单向保压：系统停机或换向瞬间，单向阀锁止低压腔，防止压力倒流、设备走位
五、产品特点
- 精准分级稳压：专门针对P主油路降压，精准隔离高低压回路，杜绝高压冲击损坏低压精密工装、夹具
- 不干扰动作回路：A、B油路全程直通，不影响油缸双向动作速度与换向响应，调速、换向性能不受干预
- 自带保压功能：内置一体式单向保压结构，稳压同时可锁止压力，保压稳定性大幅提升
- 稳压精度高：先导式减压结构，压力波动极小，负载变化时无明显压力漂移，适配精密低压工况
- 叠加式集成安装：无需独立底板，直接叠加于阀组，节省安装空间、减少管路渗漏点、布线整洁
- 通用性极强：标准02通径尺寸，可搭配VP、HVP、HGP全系泵组及各类叠加阀，适配绝大多数中小型液压站
六、典型应用
单泵多压力混合液压系统、高压泵搭配低压精密工装回路、自动化夹具低压夹紧系统、机床辅助低压控制回路、精密检测设备液压单元、需要**系统高压供油、局部低压稳压**的各类液压设备，常与DSG-02-3C2、MSCV-02A、MTCV-02W组合搭配使用。
七、使用注意事项
- 安装时严格区分阀体进出油口与安装方向，禁止反装，反装会导致无法减压、压力直通高压损坏设备。
- 调压操作必须空载缓慢微调，禁止一次性大幅调节，避免压力突变造成液压冲击、设备抖动。
- 保持油液高度洁净，杂质易卡滞减压阀芯与先导阀芯，导致稳压失效、压力不稳、无法调压。
- 进口压力必须高于设定出口压力0.8MPa以上，压差过小会导致减压稳压精度不足、压力波动大。
- 禁止进口长期超25MPa高压运行，避免阀体变形、阀芯卡滞、密封击穿漏油。
- 叠加安装螺栓需对角均匀锁紧，力矩均衡，防止阀体扭曲变形、叠面渗油、调压失灵。
- 系统需彻底排气，油路残留空气会造成减压压力跳动、稳压不稳、设备轻微抖动。
八、常见故障及排查
- 出口压力降不下来、直通高压：阀芯卡滞、杂质卡死节流口、阀芯复位不良；拆解清洗阀体，清除油污杂质，恢复阀芯灵活性。
- 压力稳压不稳、频繁跳动：系统进气、油液污染、先导阀密封不严；系统彻底排气，更换洁净液压油，研磨阀座密封面。
- 压力调不动、调压卡死：调压螺丝卡滞、阀芯积污卡死；清洗阀体内部，润滑调压结构，严禁暴力调压。
- 停机压力快速掉压：内置单向阀密封不严、杂质卡滞；清洗单向阀阀座，磨损严重更换阀件。
- 阀体叠面漏油渗油：密封垫老化破损、安装受力不均；更换全新密封件，对角均匀锁紧固定螺栓。
- 低压流量不足、动作偏慢：减压节流口堵塞、油路杂质堆积；深度清洗阀体，疏通节流通道。
九、同系列机能区分
- MSPR-02P：P主油路减压（最常用），整体系统降压稳压
- MSPR-02A：A支路减压，单独控制油缸伸出端低压
- MSPR-02B：B支路减压，单独控制油缸缩回端低压
