HYDLIC抗衡阀MSCV-02A平衡阀SUC-03-A背压阀SUC-02-B MHA-01-C/H
一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20

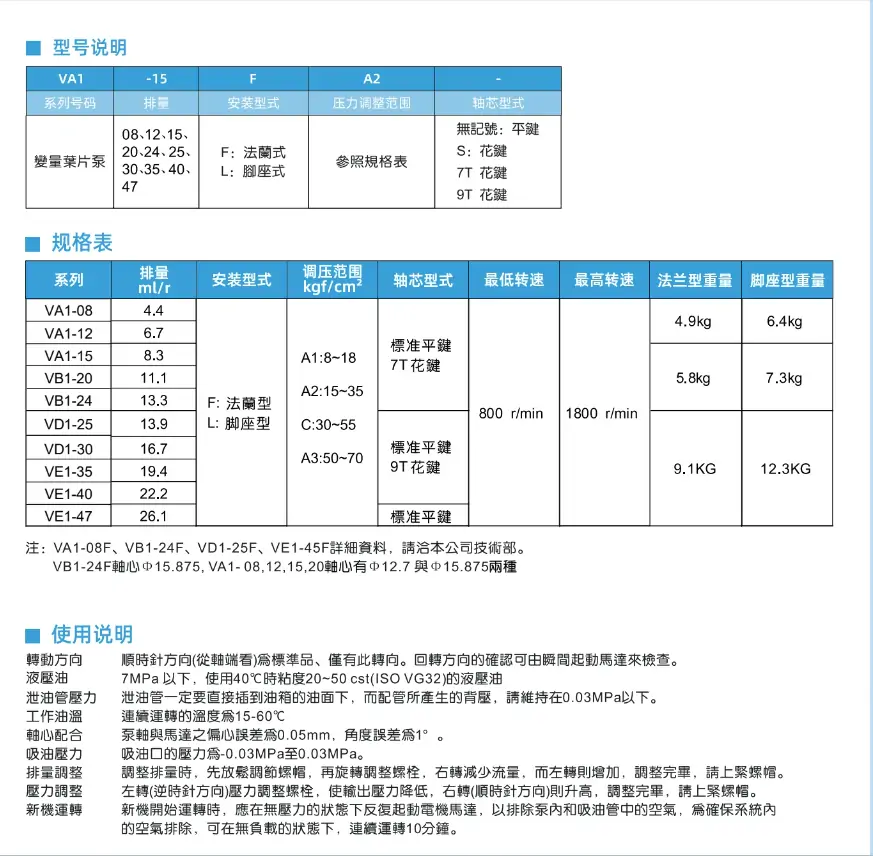

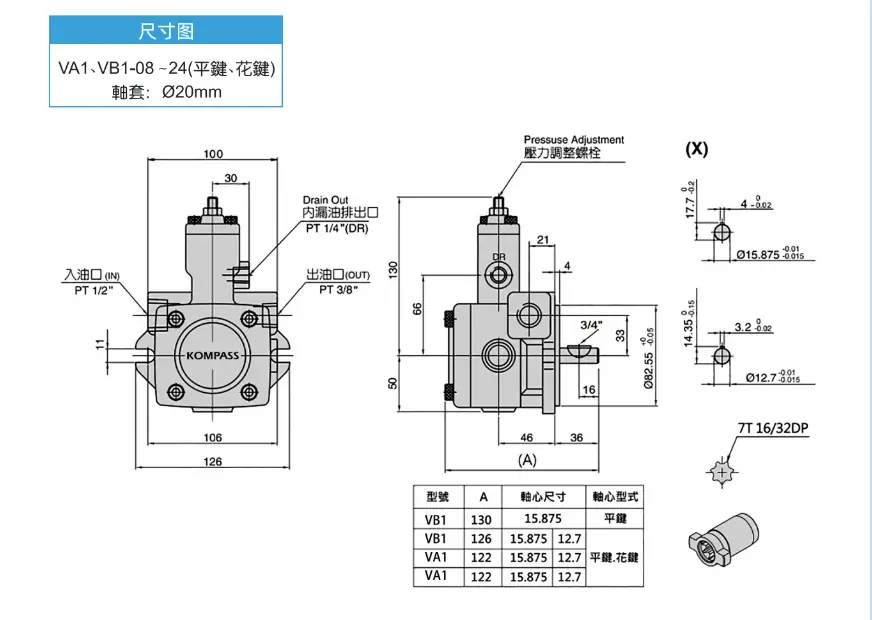

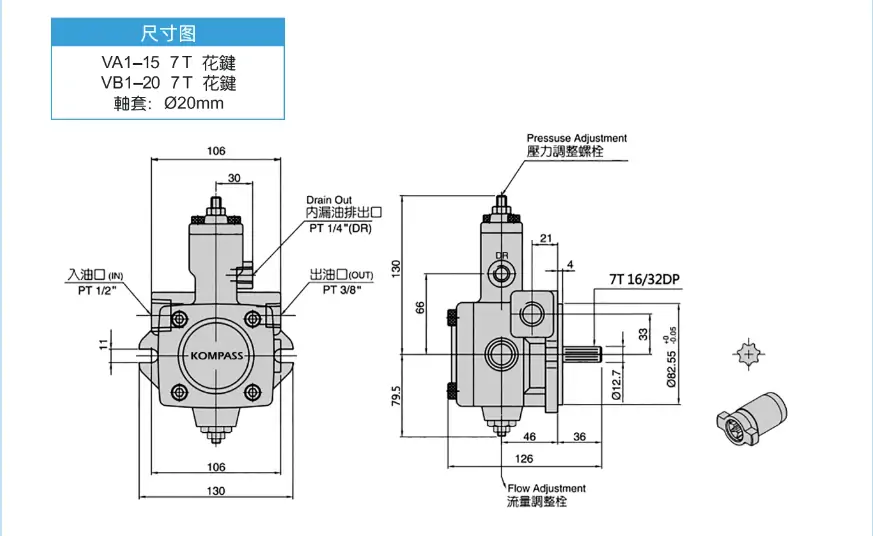

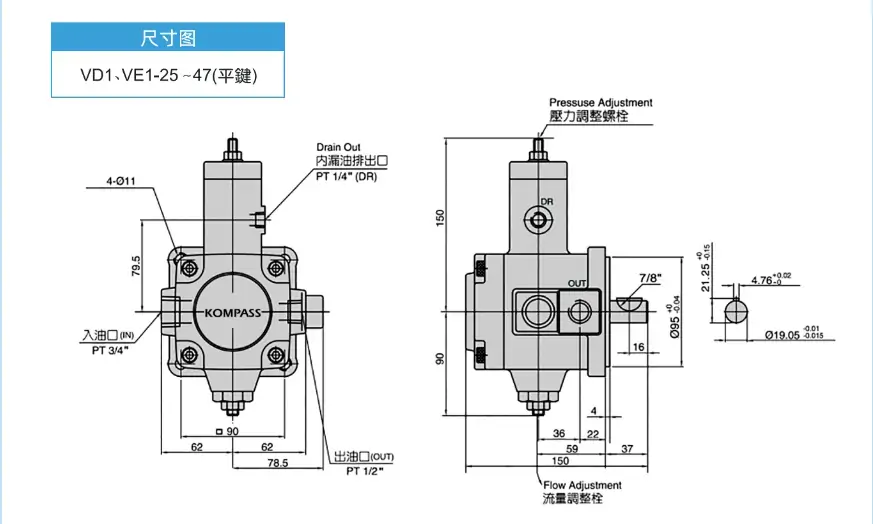

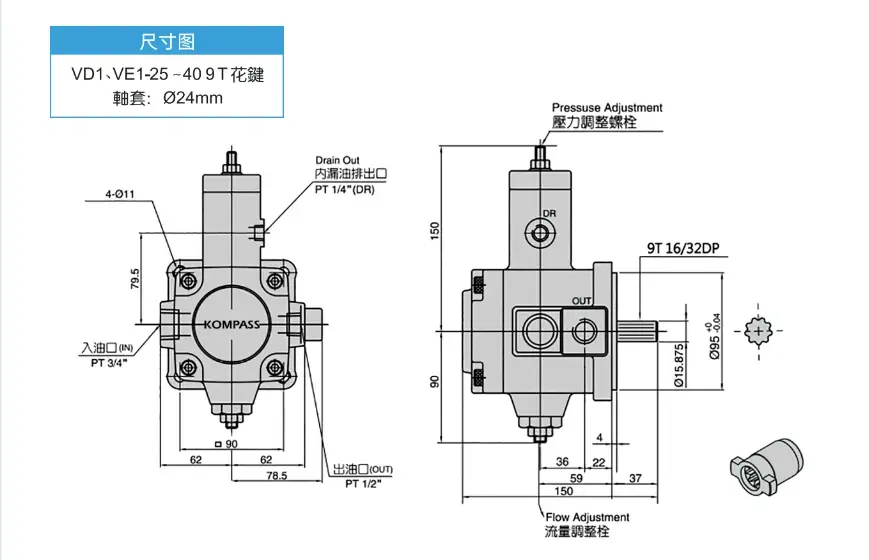

5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）
1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B
六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- MSCV：叠加式单向阀系列，模块化止回阀，用于油路单向保压、防倒流、油缸锁止，适配标准叠加阀组
- 02：通径规格，02通径（NG6/6mm），适配G02标准电磁阀、通用中小型液压阀组
- A：机能代码，A路单向导通、反向锁止，仅管控A油路，B油路直通无阻力，是单路保压常用机能
二、核心参数
- 产品类型：叠加式A路单向止回阀（单向保压锁止型）
- 公称通径：6mm（NG6）
- 安装标准：ISO4401-03 02通径叠加阀通用安装尺寸
- 最高工作压力：25 MPa
- 额定通流流量：40 L/min
- 单向开启压力：0.05 MPa（超低开启阻力，动作灵敏）
- 内泄漏量：极小内泄，保压性能优异，长时间保压无明显掉压
- 阀体材质：高强度精密铸铁，抗压抗振、不易形变
- 密封材质：标配NBR耐油密封，可选FKM氟胶耐高温密封
- 适用介质：46#、68#抗磨液压油
- 工作油温：-15℃～+70℃
- 油液清洁度：NAS8级及以上，建议配置10μm精密过滤
- 运行特性：单向导通顺畅、反向零倒流、锁止精准、无卡顿、稳压稳定
三、工作原理
MSCV-02A为A油路专用单向锁止阀，依靠油路压力自动控制阀芯开合，实现单向导通、反向截止功能。油缸正向进给时，A路进油压力推开单向阀芯，油路顺畅导通，无节流阻力，保障设备动作速度不受影响；油缸停止、负载反向施压时，A路回油压力反向压紧阀芯，阀口严密闭合，彻底锁死A腔油液，杜绝油路倒流、油缸自行下滑、漂移、泄压问题。B油路全程直通无阻隔，不影响油缸回程复位动作，单独对A路执行精准保压锁止，适配单方向保压定位工况。
四、油路机能说明
- A→执行缸（正向）：压力油推开阀芯，油路完全导通，油缸正常进给、夹紧、顶升
- 执行缸→A（反向）：阀芯压紧闭合，A路锁止密封，杜绝倒流，实现保压锁缸
- B路全程直通：B油路无任何阻隔，回程顺畅无阻，不影响复位速度
五、产品特点
- 单路精准保压：专属A路锁止设计，针对性锁住夹紧、顶升工作腔，B路不受干扰，保压精准不泄压
- 超低开启阻力：0.05MPa低压即可导通，油缸进给无卡顿、无滞后，动作顺滑灵敏
- 零倒流锁止可靠：阀芯精密贴合阀座，内泄量极低，长时间保压不掉压，杜绝负载漂移下滑
- 叠加式集成安装：无需单独底板，直接叠加在阀组上方，节省安装空间、减少管路渗漏点
- 高压稳定耐用：25MPa高压耐压设计，适配高低压各类液压系统，抗压力冲击、不易变形
- 通用互换性强：02通径标准尺寸，适配全系G02电磁阀、叠加阀组，替换改装便捷
六、典型应用
自动化工装夹紧保压回路、单作用油缸顶升定位系统、机床单向保压液压回路、木工/包装/轻工机械液压站、防止负载自重下滑的垂直油缸回路、需要单向精准锁止保压的中小型液压设备，可搭配DSG-02-3C2、MTCV-02W等阀件组成完整控制回路。
七、使用注意事项
- 安装时严格区分阀体正反面与A/B油口方位，禁止错装，否则会导致动作卡死、无法保压。
- 必须保证油液高度洁净，杂质极易卡滞单向阀芯，导致闭合不严、保压失效、轻微泄压。
- 禁止长期超25MPa高压冲击运行，避免阀芯变形、密封破损、内泄增大。
- 叠加安装螺栓需对角均匀锁紧，力矩均衡，防止阀体扭曲变形、叠面渗油、锁止失灵。
- 系统需彻底排气，油路残留空气会导致保压不稳、油缸轻微抖动漂移。
- 禁止私自打磨、改动阀芯阀座配合面，会直接破坏密封精度，造成永久内泄掉压。
八、常见故障及排查
- 保压失效、油缸自行下滑：阀芯卡滞、阀座附着杂质、密封贴合不严；拆解清洗阀芯与阀座，清除油污杂质。
- 正向动作卡顿、进给缓慢：阀芯复位不灵活、开启阻力过大；清洗阀体内部，保障阀芯滑动顺畅。
- 压力波动、保压不稳：系统残留空气、油液污染变质；系统彻底排气，更换洁净抗磨液压油。
- 阀体叠面漏油渗油：密封垫老化破损、安装受力不均；更换全新密封件，对角均匀锁紧螺栓。
- 单向导通不畅、流量偏小：油路杂质堵塞、阀芯卡滞半开；深度清洗阀体，疏通油路通道。
九、同系列机能区分
- MSCV-02A：A路保压锁止，B路直通（夹紧/顶升缸专用）
- MSCV-02B：B路保压锁止，A路直通（回落/复位端锁止）
- MSCV-02W：A、B双路同时锁止，双向保压
