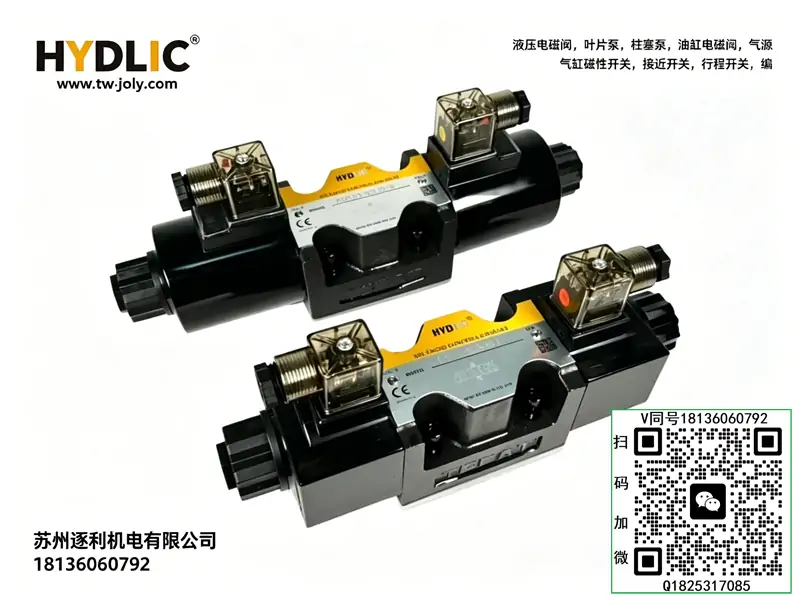

HYDLIC赫力液压电磁阀DSG-02-3C2-A2-N/C4/2B2/3B/D2/3C60换向阀
一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20

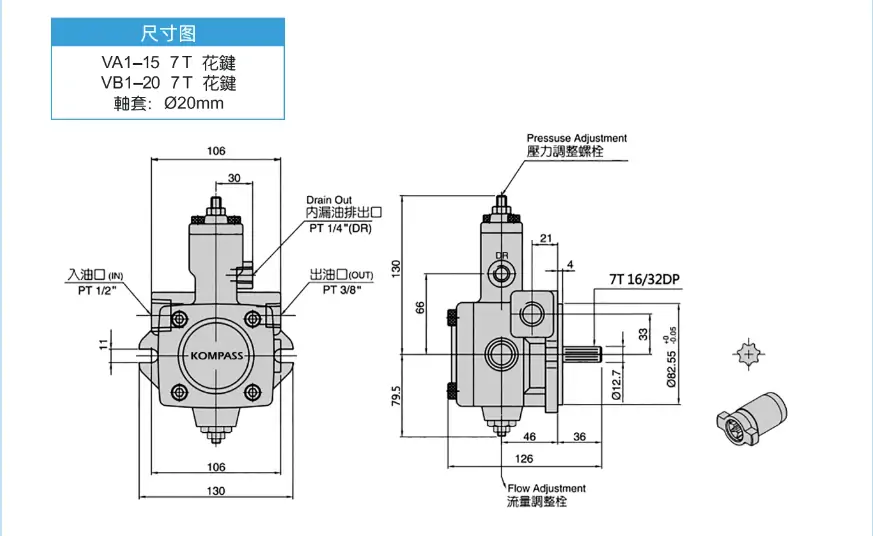

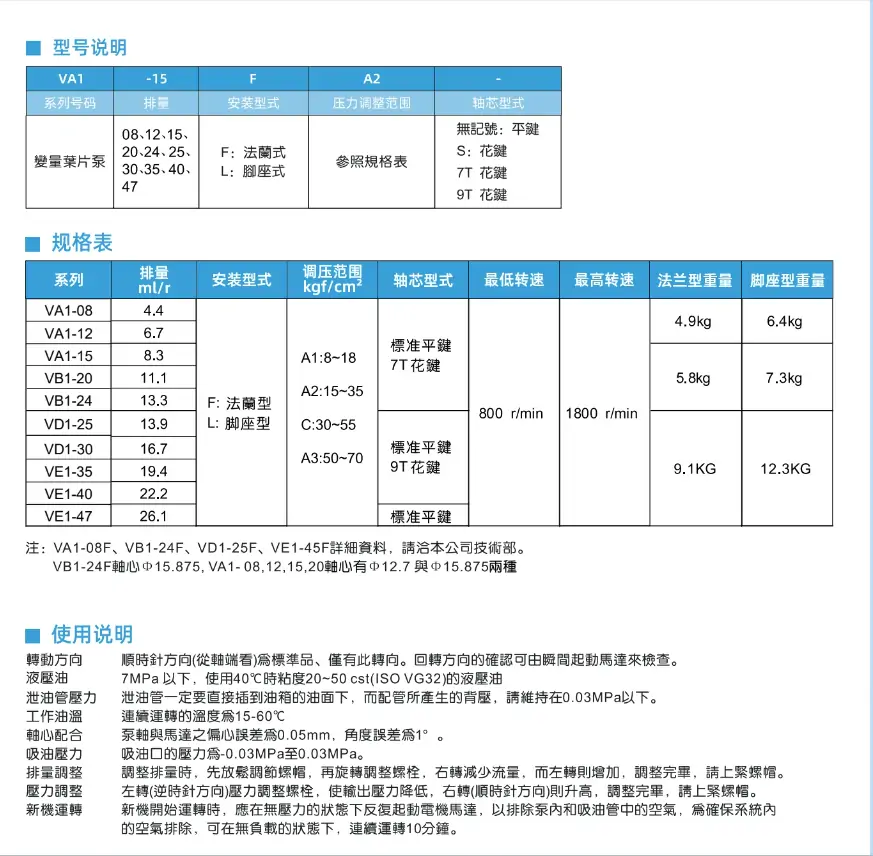

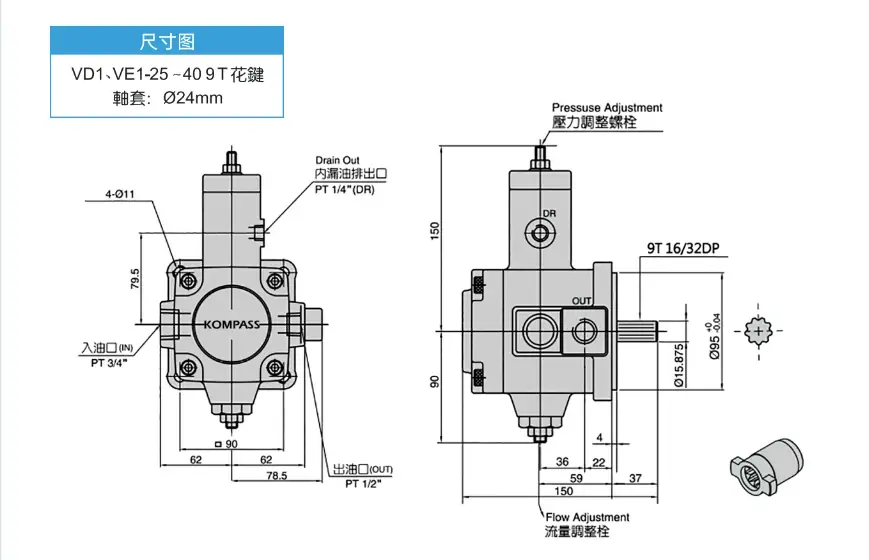

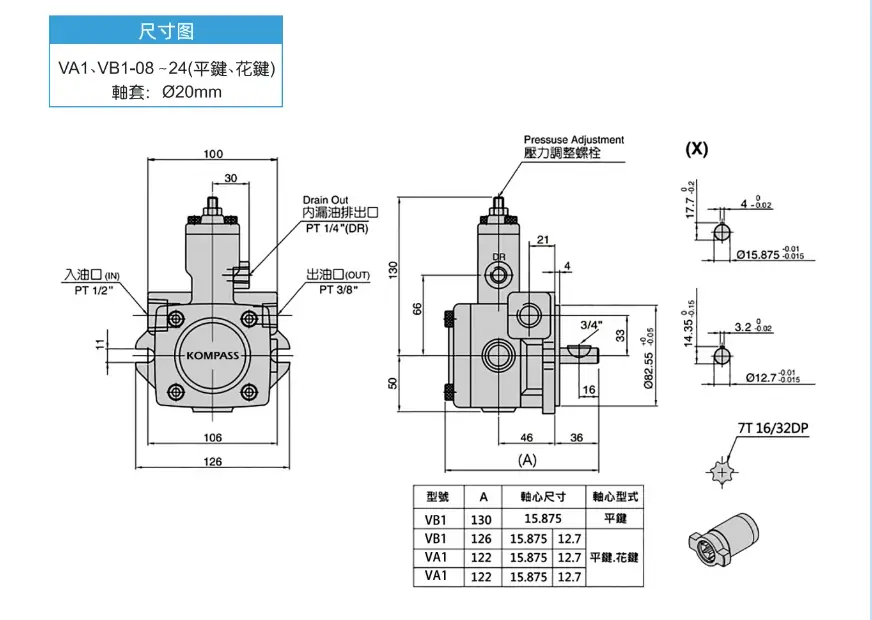

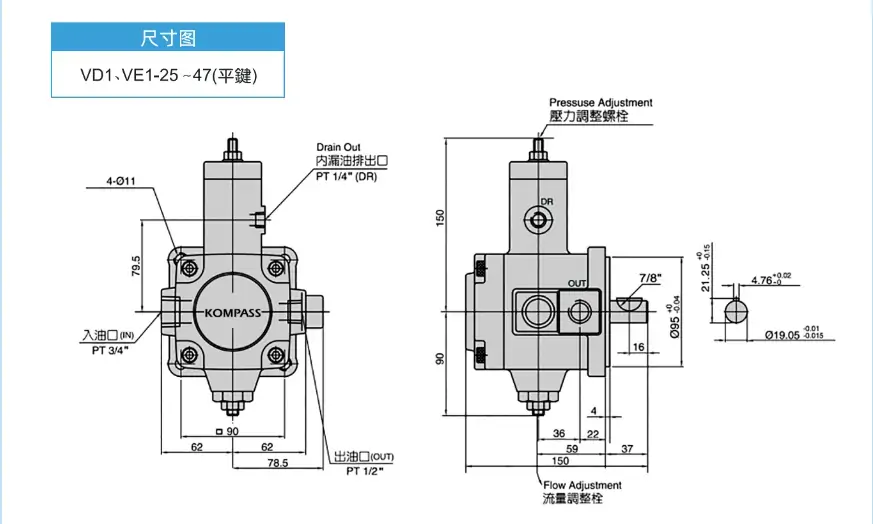

5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）
1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B
六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- DSG：油研系列湿式电磁换向阀，工业通用高压静音阀型，适配各类标准液压系统，互换性极强
- 02：阀体通径规格，NG6（1/4寸）标准6通径，符合ISO4401国际板式安装标准，适配02通径叠加阀组
- 3C2：阀芯机能代码，三位四通、中位泄压卸荷型；中位P通T卸荷、A/B封闭保压，双侧电磁铁控制、弹簧对中复位
二、核心参数
- 产品类型：三位四通湿式电磁换向阀（弹簧对中复位）
- 公称通径：6mm（NG6）
- 安装方式：标准板式安装，适配全系02通径阀板、叠加阀组
- 最高工作压力：31.5MPa
- 额定通流流量：60 L/min
- 允许回油背压：10MPa
- 换向响应时间：≤50ms，动作响应灵敏、换向平稳
- 换向频率：最高120次/分钟，支持高频循环工况
- 标配线圈电压：AC220V / DC24V（双电压可选，工业通用）
- 电磁铁结构：湿式油浸式，低噪音、散热优异、抗液压冲击、寿命长
- 阀体材质：高强度精密铸铁，抗压耐磨、长期高压不变形
- 密封材质：NBR耐油橡胶密封件，可选FKM氟胶耐高温密封
- 适用介质：46#、68#抗磨液压油
- 工作油温：-20℃～+80℃
- 油液清洁度：NAS8级及以上
- 中位机能：P-T直通卸荷、A/B口封闭锁缸，待机节能、保压稳定
三、工作原理
DSG-02-3C2为双侧电磁铁控制、弹簧对中复位的三位四通换向阀，具备三个工作位置，可实现油缸双向动作、中位卸荷锁缸三种工况，适配自动化循环动作回路。
1、中位（双侧断电）：左右电磁铁均断电，两端弹簧推动阀芯居中复位，压力口P与回油口T完全连通，系统空载低压卸荷，大幅降低待机能耗与油温；A、B工作口封闭锁止，油缸双腔保压，杜绝负载漂移、下滑。
2、左位通电（正向动作）：左侧电磁铁得电，阀芯右移换向，油路切换为P→A进油、B→T回油，驱动油缸正向进给、顶升动作。
3、右位通电（反向动作）：右侧电磁铁得电，阀芯左移换向，油路切换为P→B进油、A→T回油，驱动油缸反向复位、回落动作。
断电后阀芯自动回中，即刻进入卸荷锁缸状态，湿式电磁铁油浸式工作，换向缓冲柔和、液压冲击小、运行静音。
四、阀芯机能油路说明
- 中位机能（3C2核心优势）：P通T卸荷、A、B封闭，系统待机零溢流节能，油缸保压不走位，是工装夹紧、顶升定位设备最常用中位机能
- 左位换向：P-A通、B-T通，油缸伸出/夹紧
- 右位换向：P-B通、A-T通，油缸缩回/松开
五、产品特点
- 中位节能锁缸：3C2专属卸荷机能，待机自动卸荷降温，油缸封闭保压，兼顾节能与定位精度
- 双向循环可控：双侧电磁铁控制，支持油缸双向自动循环动作，适配自动化连续工况
- 高压稳定耐用：31.5MPa超高耐压，适配高低压各类变量泵、定量泵液压系统，抗压力冲击
- 静音低冲击：湿式电磁铁结构，换向无撞击异响，油液缓冲平稳，设备抖动小
- 通流高效低压损：6通径大流量通流设计，油路阻力小，油缸动作速度快、出力充足
- 通用互换性强：完全对标油研DSG系列标准，与TW、SWH、AHD等全系02通径阀件尺寸通用，替换便捷
- 适配性广：可搭配VP、VUP、HVP、50T系列油泵及各类叠加阀组成完整液压控制回路
六、典型应用
自动化工装夹紧液压系统、机床顶升定位回路、包装/木工/轻工机械液压站、小型油压机双向动作控制、需要双向循环动作+待机卸荷保压的中小型液压设备，完美适配VP2-40-70、VP-20-FA3、VUP-16等常规泵组系统。
七、使用注意事项
- 严格匹配线圈供电电压，AC/DC电压禁止混用，防止线圈烧毁、换向失灵。
- 严禁双侧电磁铁同时通电，会造成油路对冲、阀件卡死、电路过载损坏。
- 阀体水平安装、线圈朝上，阀板平面平整，螺栓对角均匀锁紧，防止阀体变形、叠面漏油。
- 保证油液洁净度，杂质易卡滞阀芯，导致换向不到位、中位不卸荷、油缸漂移。
- 控制回油背压≤10MPa，背压过高会导致阀芯复位不良、中位卸荷不彻底。
- 禁止长期超31.5MPa高压冲击运行，避免密封击穿、阀芯磨损内泄。
- 高频工况需定期检查线圈发热状态，保持通风散热良好，延长电磁铁使用寿命。
八、常见故障及排查
- 阀芯不换向、油缸无动作：线圈烧毁、线路虚接、阀芯卡滞；检测电路通断，清洗阀芯、更换故障线圈。
- 中位不卸荷、待机压力偏高：阀芯油污卡滞、弹簧疲劳复位不良；拆解清洗阀体，更换复位弹簧。
- 油缸自行漂移、保压失效：中位A/B口密封不严、阀芯磨损内泄；清洗阀芯阀座，磨损严重更换阀件。
- 换向卡顿、动作迟缓：油液污染、系统进气、阀芯配合面卡顿；系统排气，更换洁净液压油。
- 阀体叠面漏油：密封垫老化、安装受力不均；更换全新密封件，均匀锁紧固定螺栓。
- 线圈发热异响、抖动：电压不稳、线圈匝间短路；校准供电电压，检修或更换电磁铁。
九、同型号互换参考
- 油研原装：DSG-02-3C2-A220/D24
- 国产通用：TW-02-3C2、SWH-G02-3C2、AHD-02-3C2，尺寸机能完全通用互换
