HYDLIC液压叠加溢流阀MRV-02P调压阀SRV-03P/A/B/W/MBP-01-H/C

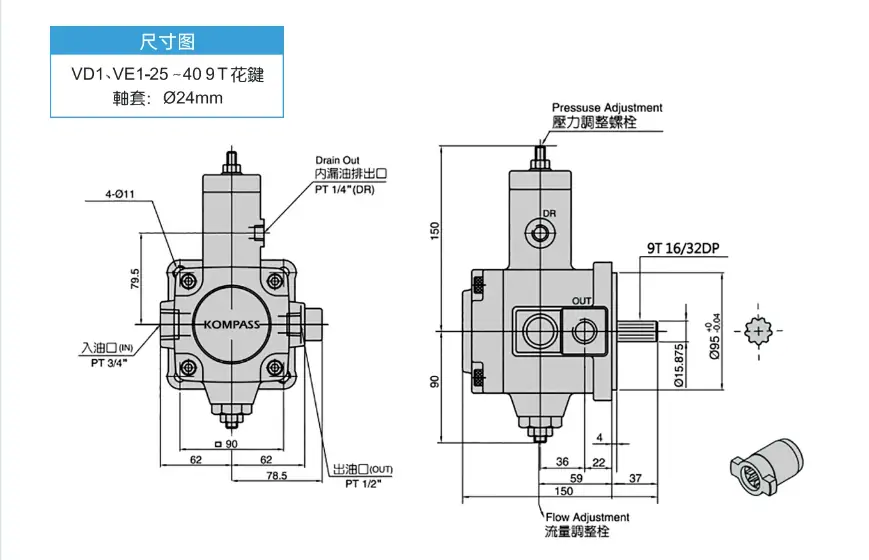

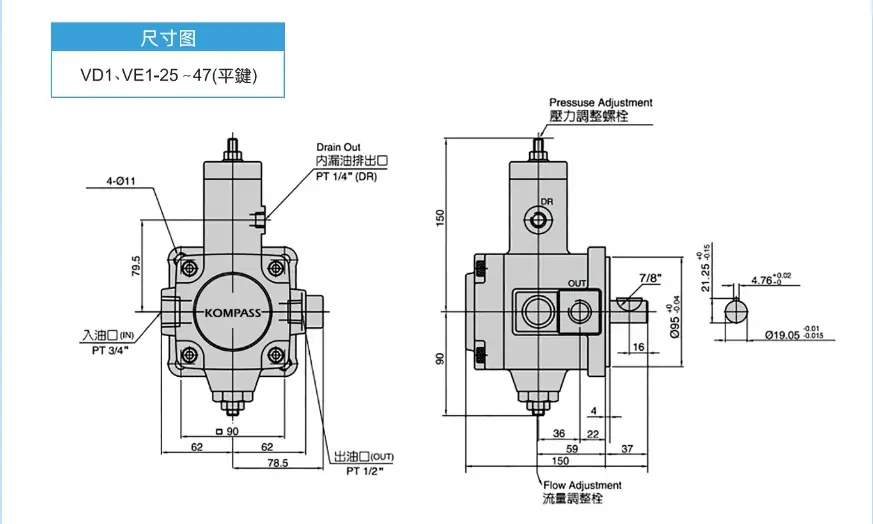

一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20

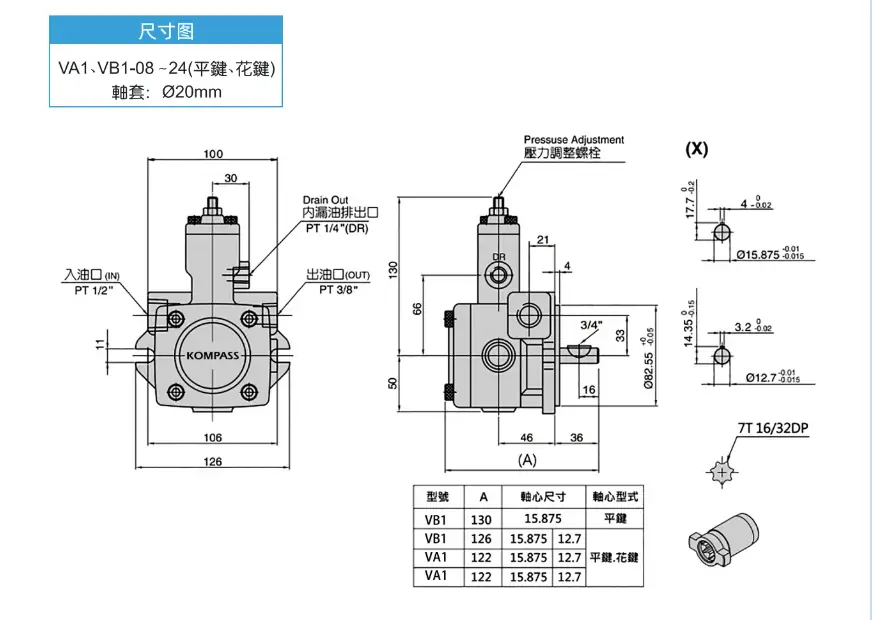

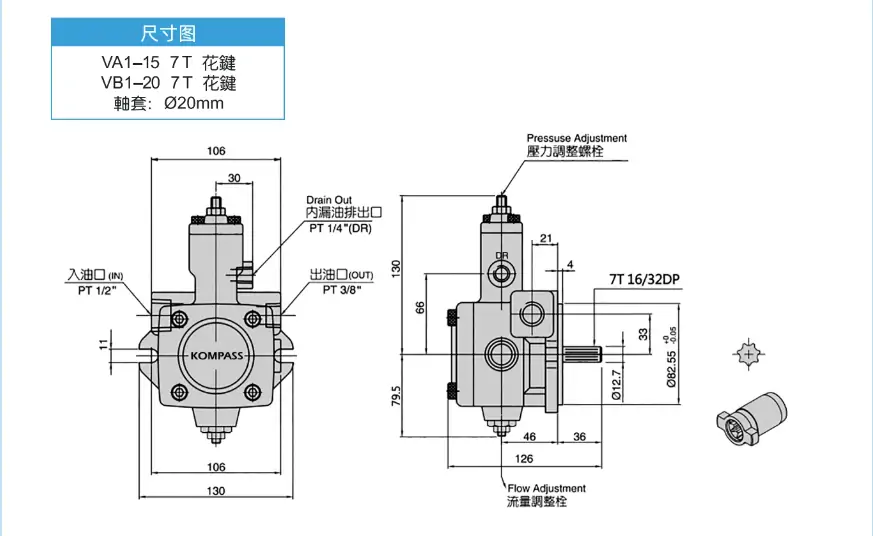

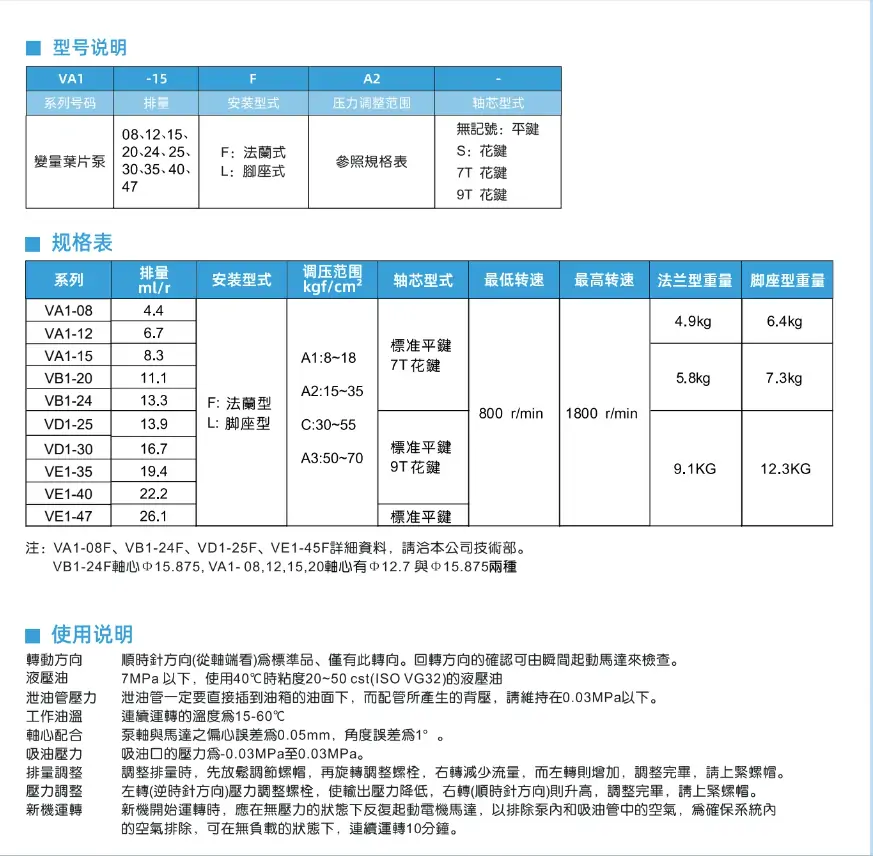

5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）

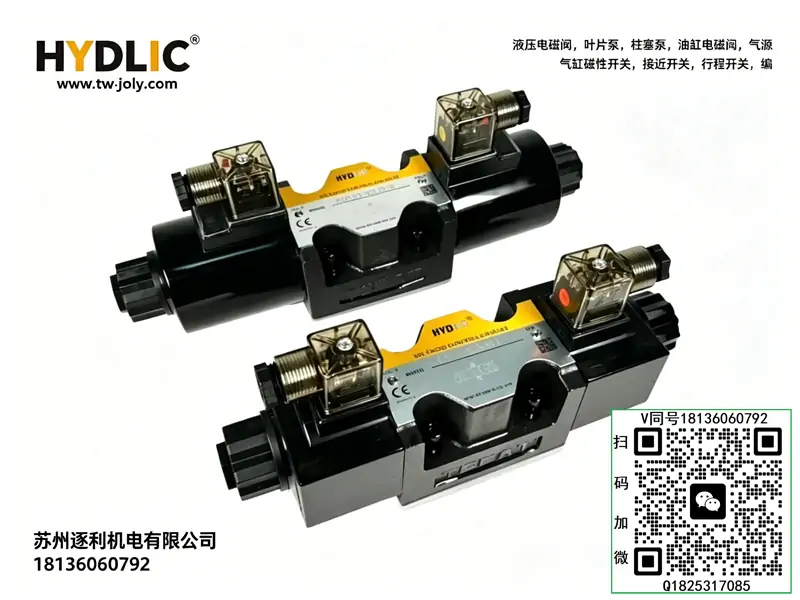

1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B

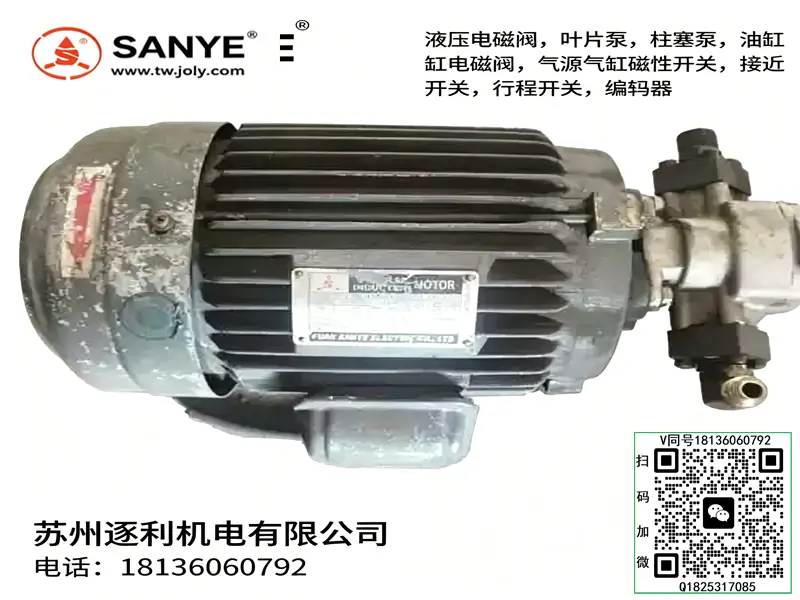

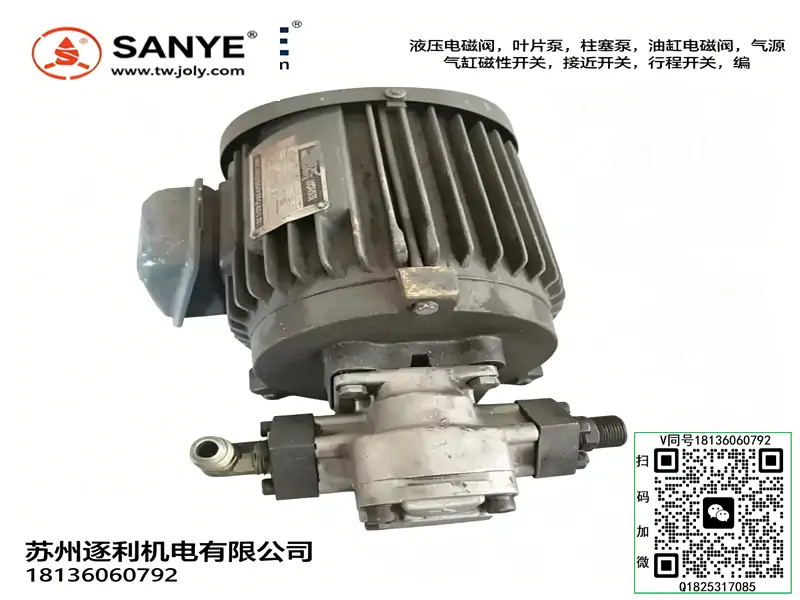

六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- SRV：叠加式溢流阀系列，模块化压力调压、稳压、过载保护阀，适配标准叠加阀组，是液压系统核心压力控制元件
- 03：通径规格，03通径（NG10/3/8寸），大流量标准叠加阀尺寸，适配中大型液压站阀组
- P：机能代码，P油路溢流，仅控制主压力油路P口压力，稳压、过载保护专用机能
二、核心参数
- 产品类型：叠加式先导溢流阀（主油路压力稳压/调压/过载保护）
- 公称通径：10mm（NG10）
- 安装标准：ISO4401-05 03通径叠加阀通用安装尺寸
- 最高工作压力：25 MPa（250bar）
- 额定通流流量：80 L/min
- 压力调节范围：常规三档可选 0.5–7MPa、3.5–14MPa、7–25MPa
- 调压方式：顶部旋钮无级微调，带压力锁定结构，稳压不漂移
- 溢流响应速度：先导式结构，响应灵敏、压力超调量小
- 密封材质：标配NBR耐油密封，可选FKM氟胶耐高温密封
- 阀体材质：高强度精密铸铁，抗压抗振、不易变形、耐压稳定性高
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上，建议10μm过滤精度
- 运行特性：稳压精度高、溢流平稳、压力冲击小、过载保护可靠、适配大流量液压回路
三、工作原理
SRV-03P为P口专用先导式叠加溢流阀，串联叠加在电磁阀上方，仅对系统主压力油路P口进行压力管控。系统工作压力低于设定值时，阀芯闭合，油路完全保压，无溢流损耗；当系统负载压力升高、超过设定保护压力时，先导阀芯开启，主阀芯压差联动打开，多余流量从P口溢流回T口油箱，限制系统最高压力；系统压力回落至设定值以下时，阀芯自动关闭，重新保压稳压。全程自动稳压、过载溢流，既能精准锁定系统工作压力，又能保护油泵、油缸、阀件免受高压过载损坏，适配HVP、PV2R、VP系列各类变量泵/定量泵系统。
四、产品机能说明
- P口稳压溢流：专属主油路调压，精准控制系统工作压力，不干扰A、B动作油路，无速度干涉
- T口回油：溢流多余流量直接通T口回油箱，卸压平稳、无液压冲击
- 保压待机：系统压力达标后几乎零溢流，有效降低油温与空载能耗
五、产品特点
- 专属P路调压：仅管控主压力油路，不影响执行元件动作速度，调压精准、互不干扰，适配各类双向、单向动作回路
- 大流量通流：03通径大流量设计，额定80L/min通流能力，适配中大流量油泵系统，无节流限流问题
- 稳压性能优异：先导式结构压力超调小、重复精度高，长期运行压力无漂移，适合精密保压工况
- 叠加式集成安装：无需单独底板，直接叠加组装，节省安装空间、减少管路渗漏点、布局整洁
- 高压耐用稳定：25MPa高压耐压设计，适配中高压液压系统，抗压力冲击、抗疲劳、故障率低
- 调节便捷可靠：顶部旋钮微调，可现场精准设定系统压力，锁定后不易松动，运维便捷
六、典型应用
中高压液压站压力稳压系统、HVP-40高压变量泵配套调压回路、PV2R大流量油泵动力单元、油压机、注塑机辅助压力控制、自动化重载工装夹紧系统、需要精准稳压、高压过载保护、系统压力锁定的大中型液压设备。
七、使用注意事项
- 安装时严格区分阀体方向，对准P、T油口对位，禁止错装、反装，避免系统无压力、泄压失控。
- 调压必须空载缓慢微调，禁止一次性调至极限高压，防止瞬间高压冲击损坏油泵、油缸及密封件。
- 保持油液高度洁净，杂质易卡滞先导阀芯与主阀芯，导致压力不稳、持续溢流、压力锁不住等故障。
- 禁止长期超25MPa额定高压运行，避免阀体变形、阀芯卡死、密封击穿漏油。
- 叠加安装螺栓需对角均匀锁紧，力矩均衡，防止阀体扭曲变形、叠面渗油、调压失效。
- 回油T口管路保持通畅、背压过低，背压过大会导致溢流不彻底、稳压精度下降、系统温升偏高。
- 定期检查调压旋钮锁定状态，防止设备震动导致压力参数自行漂移变动。
八、常见故障及排查
- 系统压力调不高、始终低压溢流：主阀芯卡滞、先导阀密封不严、内部杂质堆积；拆解清洗阀芯阀座，清除油污杂质。
- 压力过高无法下调、调压失灵：调压弹簧卡死、弹簧疲劳失效、阀芯卡滞；更换适配弹簧，清洗阀体内部组件。
- 压力波动大、稳压不稳：系统油路进气、油液污染、先导阀芯贴合不良；系统彻底排气，更换洁净液压油，研磨阀座密封面。
- 系统温升快、持续溢流：阀芯复位不良、卡滞常开，系统一直溢流卸压；清洗修复阀芯灵活性，排除卡滞故障。
- 阀体叠面漏油、渗油：安装受力不均、密封垫老化破损；更换全新密封件，对角均匀锁紧固定螺栓。
- 空载压力偏高、卸荷不彻底：阀芯残留杂质、复位不畅；深度清洗阀体，保证阀芯滑动灵活无卡阻。
九、同系列机能互换区分
- SRV-03P：P口主油路溢流（最常用），控制系统总压力
- SRV-03A：A口支路溢流，单路执行缸过载保护
- SRV-03B：B口支路溢流，反向油路过载保护
- SRV-03W：A、B双路溢流，双向执行回路保护
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/1188.html
