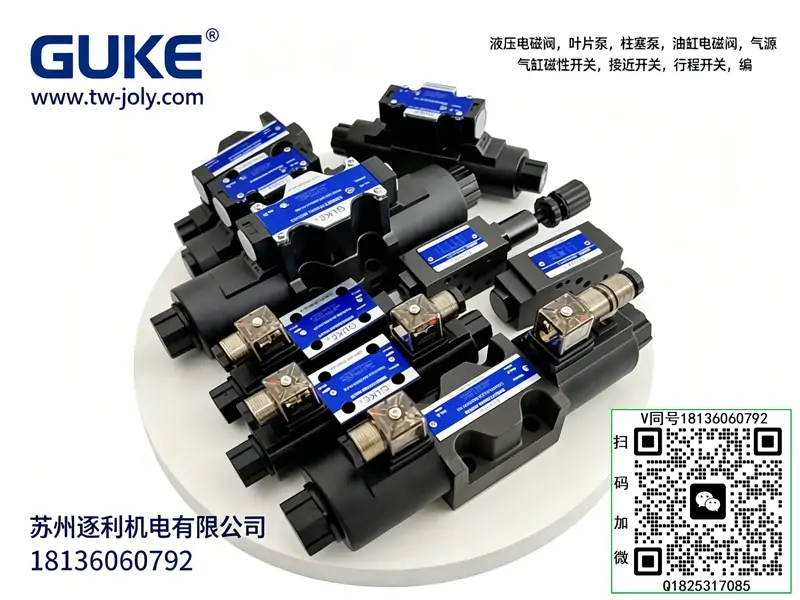

GUKE电磁换向阀DSG-01-3C2-D24/A220-03-3C4-DL电磁阀，线圈
GUKE液压 完整型号汇总文档
品牌：GUKE
主营：高压叶片泵、电磁换向阀、叠加阀
定位：中高压液压系统，替代日本 / 台湾同级泵阀
---

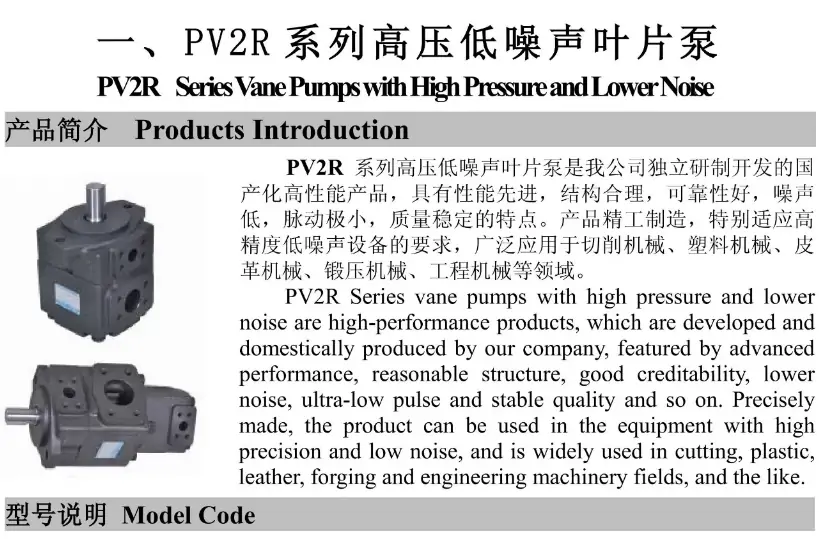

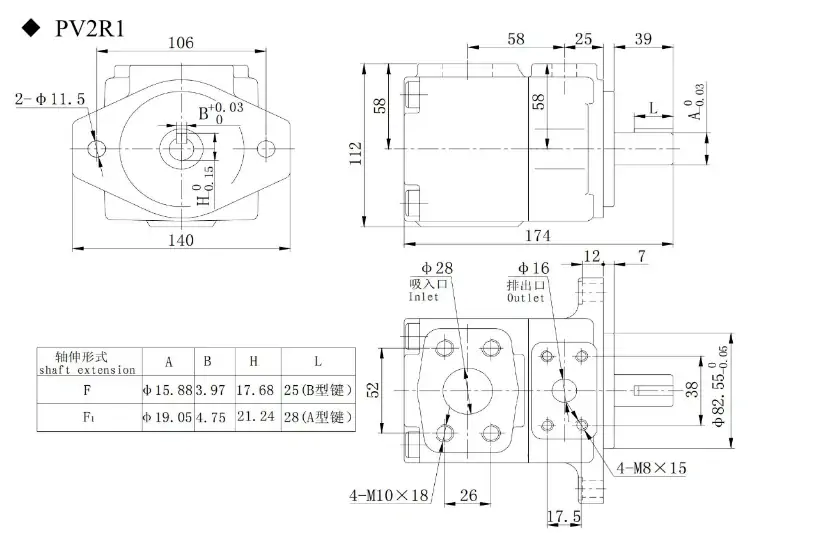

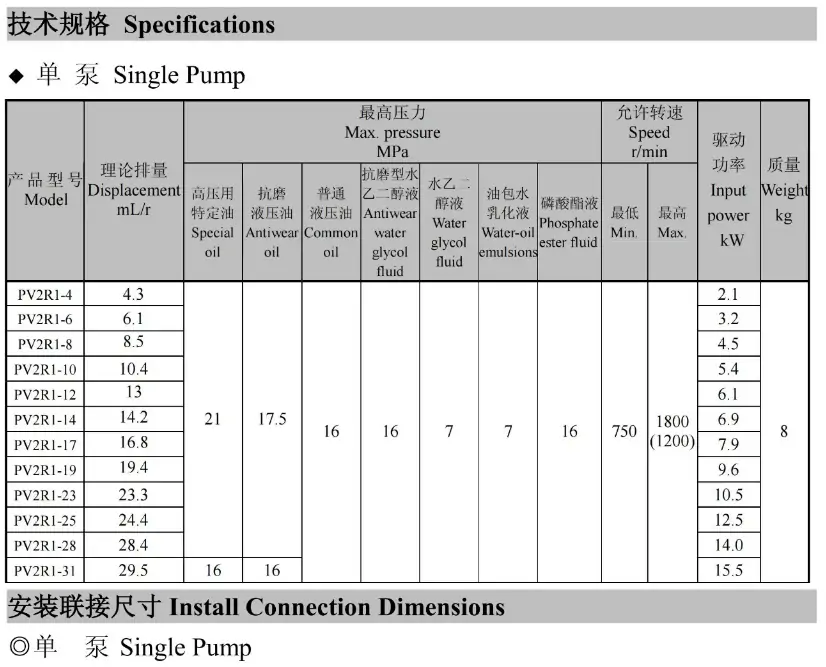

一、定量叶片泵（PVL 系列，主力）
1）PVL1 系列（单联，16MPa）
- PVL1‑6‑F‑1R‑U‑10
- PVL1‑8‑F‑1R‑U‑10
- PVL1‑10‑F‑1R‑U‑10
- PVL1‑12‑F‑1R‑D‑10
- PVL1‑14‑F‑1R‑R‑10
- PVL1‑17‑F‑1R‑L‑10
- PVL1‑19‑F‑1R‑U‑10
- PVL1‑23‑F‑1R‑U‑10
- PVL1‑25‑F‑1R‑U‑10
- PVL1‑28‑F‑1R‑U‑10
- PVL1‑31‑F‑1R‑U‑10
2）PVL2 系列（单联，21MPa）
- PVL2‑41‑F‑1R‑U‑10
- PVL2‑47‑F‑1R‑U‑10
- PVL2‑53‑F‑1R‑U‑10
- PVL2‑59‑F‑1R‑U‑10
- PVL2‑65‑F‑1R‑U‑10
- PVL2‑75‑F‑1R‑U‑10
3）PVL12 系列（双联，16MPa）
- PVL12‑6‑76‑F‑1R‑UU‑10
- PVL12‑12‑59‑F‑1R‑UU‑10
- PVL12‑17‑53‑F‑1R‑UU‑10
- PVL12‑19‑41‑F‑1R‑UU‑10
4）PVL13 系列（双联，16MPa）
- PVL13‑6‑76‑F‑2R‑UD‑10
- PVL13‑17‑116‑F‑2R‑UL‑10
5）GK3 系列（大排量单联，21MPa）
- GK3‑94‑F‑1R‑0
6）VPV2 变量叶片泵
- VPV2‑30‑70‑20
- VPV2‑40‑70‑20
---
二、液压阀系列
1）电磁换向阀（DSG‑G02 系列，6 通径）
- DSG‑G02‑2B2‑D24
- DSG‑G02‑2B3‑D24
- DSG‑G02‑3C2‑D24
- DSG‑G02‑3C4‑D24
- DSG‑G02‑3C6‑D24
- 电压：D24（DC24V）、A220（AC220V）
2）叠加阀（02 规格）
- 叠加式单向节流阀：MTV‑02A、MTV‑02B
- 叠加式液控单向阀：MTCV‑02‑W
---

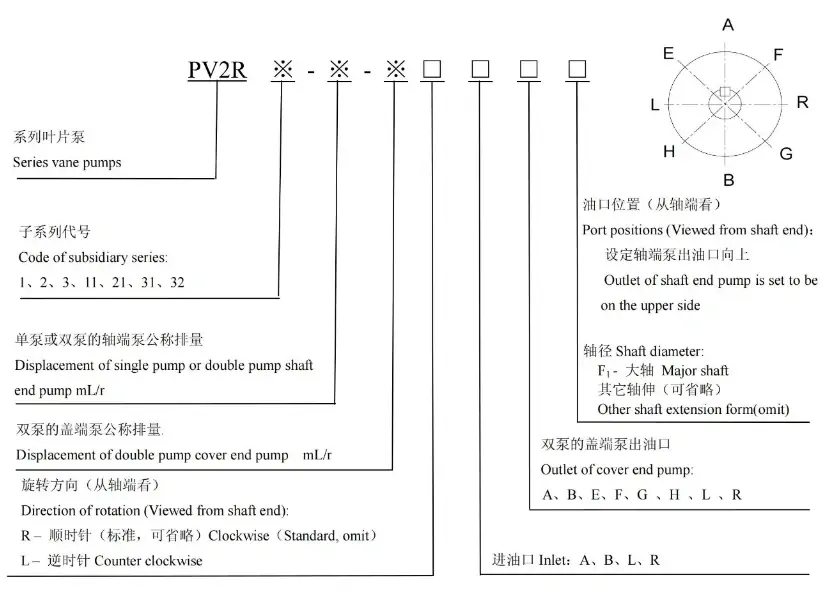

三、型号命名规则（PVL1‑25‑F‑1R‑U‑10）
- PVL1：系列（1=16MPa 单联，2=21MPa 单联）
- 25：排量（25cc/rev）
- F：法兰安装
- 1R：顺时针旋转（从轴端看）
- U：标准油封
- 10：设计版本
一、型号释义
- DSG：油研YUKEN系列标准电磁换向阀，工业通用型、高精度、高稳定性液压换向控制元件
- 01：阀体规格，NG4小通径（01规格），微型板式安装，适配小型精密液压系统
- 3C2：三位四通中位机能，中位P-T卸荷、A/B封闭锁缸，待机节能、油缸防漂移
- D24：直流控制电压 DC24V，工控通用低压电源，抗干扰强、动作稳定精准
二、核心参数
- 产品类型：三位四通湿式电磁换向阀（双电控弹簧对中型）
- 安装方式：标准01规格板式安装，符合通用微型阀安装标准，互换性强
- 公称通径：4mm（NG4）
- 最高工作压力：21MPa（210bar）
- 允许回油背压：10MPa，适配常规中小型液压回路
- 额定通流流量：20L/min，适配小流量精密液压动作控制
- 控制电压：DC24V 直流稳压供电，适配PLC工控系统，低压安全抗干扰
- 电磁铁结构：湿式油浸式铁芯，低噪音、低发热、支持高频启停、寿命长
- 阀体材质：高强度精密铸铁，结构稳固、抗压耐磨、不易变形
- 密封材质：耐油NBR橡胶密封件，抗老化、适配长期连续工业工况
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 中位机能：3C2机能，中位系统卸荷节能、双腔封闭锁缸，杜绝油缸漂移下滑
- 响应特性：阀芯配合精度高，换向灵敏、无卡顿、液压冲击极小
三、工作原理
DSG-01-3C2-D24为三位四通双电控湿式电磁换向阀，依靠两端电磁铁得失电控制阀芯换向，两端弹簧实现自动对中复位。右侧电磁铁得电，阀芯左移，油路导通 P→A、B→T，驱动油缸正向动作；左侧电磁铁得电，阀芯右移，油路导通 P→B、A→T，驱动油缸反向动作；两侧线圈均断电时，两端弹簧推动阀芯回归中位。中位3C2机能特性：压力口P与回油口T完全导通，系统待机卸荷泄压，大幅降低空载能耗与油温；A、B两个工作口完全封闭，油缸双腔锁止保压，有效防止工位偏移、自重下滑。湿式电磁铁全程油液包裹，换向缓冲平稳、运行静音，适配小型精密液压设备高频工况。
四、产品特点
- 中位节能锁缸双优势：3C2经典机能，待机系统卸荷节能，同时封闭油缸油路，精准锁止防漂移，实用性极强
- 小型精密适配：01小通径设计，体积小巧、安装空间小，适配微型液压站、精密自动化设备
- 湿式静音稳定：油浸式铁芯散热优异，高频工作不易发热烧毁，运行噪音极低、动作平顺
- 直流电控抗干扰：DC24V低压直流供电，有效规避车间电磁干扰，换向精准、无误动作
- 低冲击高精度：阀芯精密配合，换向无卡顿、无剧烈液压冲击，保护精密油缸与管路
- 通用互换性强：标准01规格安装尺寸，可直接替换油研及国产同型号电磁阀，替换便捷
五、典型应用
小型精密自动化设备液压控制回路、微型工装夹具夹紧锁止系统、小型机床辅助液压回路、电子设备、轻工小型液压站、需要待机节能、油缸防漂移、小流量精准换向的精密液压设备。
六、使用注意事项
- 严格使用DC24V稳压直流电源供电，禁止交直流混用、超压欠压供电，防止线圈烧毁、换向失灵。
- 双电控线圈需设置程序电气互锁，禁止两侧线圈同时得电，避免阀体卡死、设备故障。
- 安装板面必须平整，固定螺栓对角均匀锁紧，防止阀体翘曲变形、阀芯卡滞、端面渗油。
- 保持液压油洁净，定期更换滤芯与液压油，细小杂质易造成小通径阀芯卡阻、中位失效、锁缸不严。
- 禁止长期超21MPa极限压力运行，避免密封破损、阀体疲劳变形、油路泄漏。
- 合理控制换向频率，避免瞬时高频启停，减少弹簧与阀芯磨损，延长阀体使用寿命。
- 保持回油管路通畅，回油背压不可过高，否则会导致阀芯复位不到位、卸荷不彻底。
七、常见故障及排查
- 待机压力偏高、无法卸荷：中位阀芯卡滞、弹簧疲劳、P-T流道堵塞；清洗阀芯流道，更换老化复位弹簧，疏通油路。
- 油缸自行漂移、锁不住压：A/B口密封不严、阀芯磨损内泄、杂质卡滞；清洗阀体阀芯，磨损严重更换阀件。
- 单侧无动作、换向失灵：对应线圈损坏、线路虚接断路、单侧阀芯卡阻；检测线圈阻值与线路，拆解清洗阀体。
- 换向卡顿、动作迟缓：油液污染、油路进气、弹簧弹力不均；系统排气，更换洁净液压油，检修弹簧组件。
- 阀体结合面漏油：密封垫老化、安装受力不均；更换全新密封件，对角均匀锁紧螺栓。
- 线圈发热、抖动异响：供电电压不稳、线圈匝间短路、信号异常；核对供电参数，检修或更换线圈。
