GODSWILL液压阀 全型号汇总文档
品牌：GODSWILL
主营：电磁换向阀、叠加阀、压力阀
常见应用：木工机械、油压冲床、鞋机、小型液压站
---

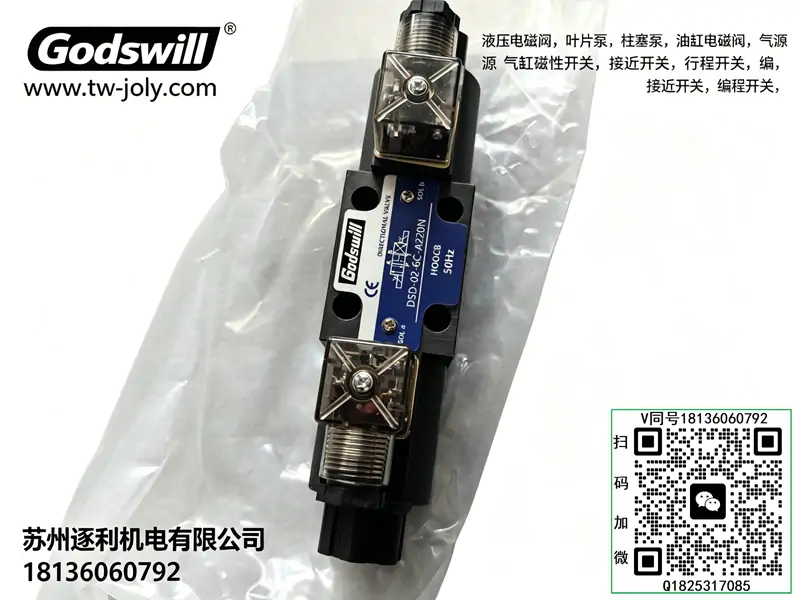

一、电磁换向阀（DSD 系列，主力）
1）DSD‑02 系列（2 分，1/4″）
两位四通（2C / 8C 等）
- DSD‑02‑2C‑A110N
- DSD‑02‑2C‑A220N
- DSD‑02‑2C‑D12N
- DSD‑02‑2C‑D24N
- DSD‑02‑8C‑A110N
- DSD‑02‑8C‑A220N
- DSD‑02‑8C‑D12N
- DSD‑02‑8C‑D24N
三位四通（3C / 4C / 6C 等）
- DSD‑02‑3C‑A110N
- DSD‑02‑3C‑A220N
- DSD‑02‑3C‑D24N
- DSD‑02‑4C‑A110N
- DSD‑02‑4C‑A220N
- DSD‑02‑4C‑D24N
- DSD‑02‑6C‑A110N
- DSD‑02‑6C‑A220N
- DSD‑02‑6C‑D24N
2）DSD‑03 系列（3 分，3/8″）
- DSD‑03‑2C‑A110N
- DSD‑03‑2C‑A220N
- DSD‑03‑2C‑D24N
- DSD‑03‑3C‑A220N
- DSD‑03‑4C‑A220N
- DSD‑03‑6C‑A220N
- DSD‑03‑8C‑A220N
3）电压 / 尾码说明
- A110 = AC110V
- A220 = AC220V
- D12 = DC12V
- D24 = DC24V
- N = 标准型（耐压 / 背压优化）
---
二、叠加阀（MRV/MBR/MCV 系列）
1）叠加式溢流阀 MRV
- MRV‑02P‑1
- MRV‑02P‑2
- MRV‑02P‑3
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02P‑1 / 2 / 3
- MBR‑02A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P
- MCV‑02‑A
- MCV‑02‑B
- MCV‑02‑T
---
三、压力阀（直动式溢流阀 RV 系列）
- RV‑02G‑1
- RV‑02G‑2
- RV‑03G‑2
---

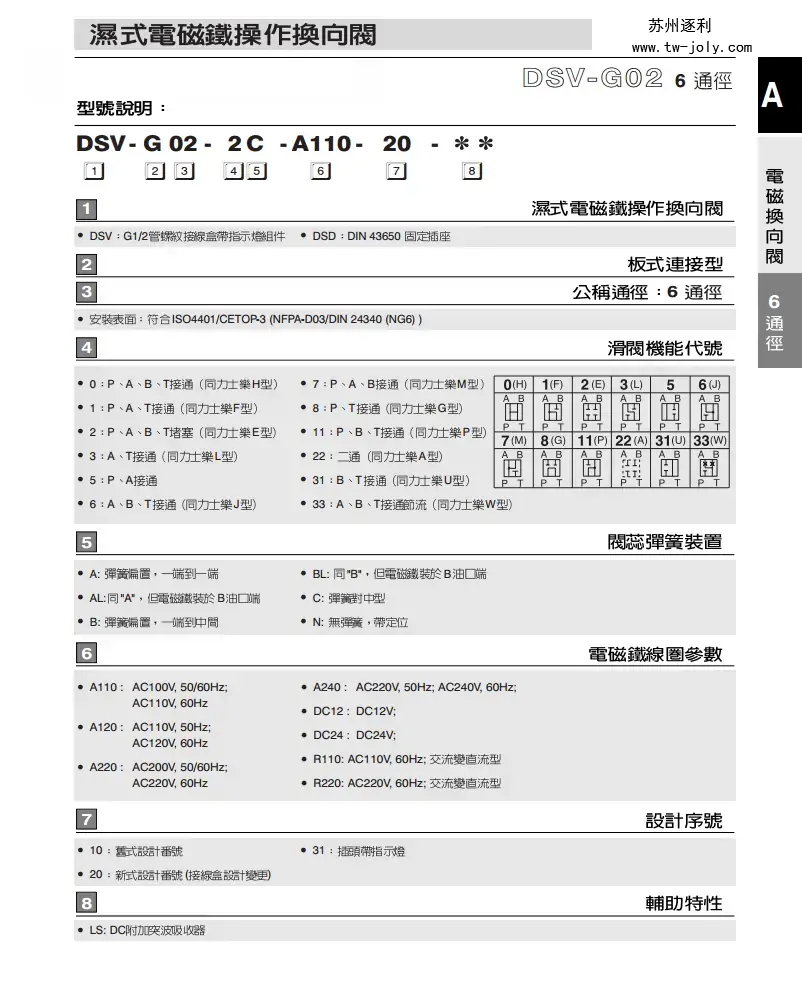

四、型号命名规则（DSD‑02‑4C‑A220N）
- DSD：电磁换向阀系列
- 02：规格（02=1/4″，03=3/8″）
- 4C：阀芯机能（4C=O 型中位，3C=Y 型，6C=M 型）
- A220：电压（AC220V）
- N：标准型
一、型号释义
- DSD：台湾七洋7OCEAN系列湿式电磁换向阀，五槽阀体、低噪音、高背压、工业级液压换向阀
- 03：阀体规格，NG10通径（3/8寸）、03标准板式安装，中大流量通用规格
- 2A：二位四通单电控机能，断电P-T卸荷、A/B封闭保压；通电P→A、B→T标准换向动作
- A220：交流控制电压 AC220V 50/60Hz，工业通用电压，无需整流、接线简易稳定
- N：标准接线盒结构、常规密封配置，通用工业标准版

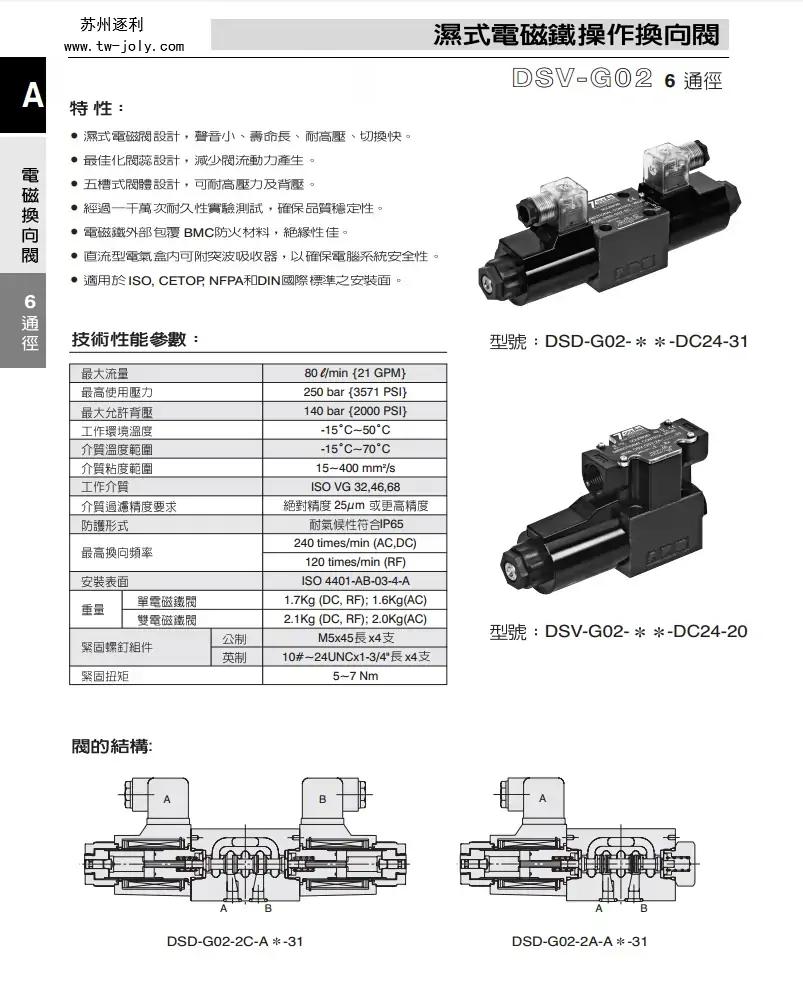

二、核心参数
- 产品类型：二位四通湿式电磁换向阀（单电控弹簧复位）
- 安装方式：标准03规格板式安装，符合ISO4401国际安装标准，互换性极强
- 公称通径：10mm（NG10）
- 最高工作压力：21MPa（210bar）
- 允许回油背压：16MPa，高背压耐受，适配复杂油路回路
- 额定通流流量：80L/min，通流量大、压力损失小、压降低
- 控制电压：AC220V 50/60Hz 交流线圈，抗干扰强、运行稳定
- 电磁铁结构：湿式油浸式铁芯，低发热、低噪音、支持高频启停
- 阀体结构：五槽式精密阀体设计，耐高压、抗形变、流道顺畅、抗卡滞
- 阀体材质：高强度铸铁，抗压耐磨、结构稳定、使用寿命长
- 密封材质：耐油耐磨NBR橡胶密封件，适配长期连续工业工况
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 机械寿命：≥1000万次，高频启停工况稳定可靠
- 机能特性：断电系统卸荷节能、油缸锁止保压；通电正常换向动作
三、工作原理
DSD-03-2A-A220N为单电控二位四通湿式电磁换向阀，依靠单侧电磁铁得失电搭配弹簧复位完成油路切换。线圈断电常态位：阀芯弹簧复位，压力口P与回油口T直接导通卸荷，系统空载泄压、降低待机能耗；A、B工作口完全封闭，油缸锁止保压，杜绝工位漂移、下滑。线圈得电工作位：电磁铁推动阀芯换向，油路切换为P→A进油、B→T回油，驱动油缸正向执行动作。失电后即刻弹簧复位，重回卸荷锁缸状态。湿式油浸式电磁铁全程油液包裹，换向缓冲平稳、无液压冲击，运行静音、线圈不易发热烧毁，适配设备高频连续工作工况。
四、产品特点
- 待机节能效果好：2A专属机能，断电P-T直通卸荷，系统无溢流发热，大幅降低待机能耗与油温温升
- 锁缸保压稳定：断电A、B口封闭，阀芯配合精度高、内泄极小，有效防止油缸下滑、工位偏移
- 大流量低压损：03通径大流量设计，通流顺畅、压力损失低，适配中大流量液压回路，动作响应快
- 湿式静音耐用：油浸式铁芯结构，高频切换无噪音、散热优异，彻底杜绝干式线圈易烧损问题
- 高背压适配性强：耐受16MPa高回油背压，无需额外加装背压阀，简化油路结构、减少故障点
- 五槽阀体抗污：优化流道结构，抗杂质卡滞、耐高压冲击，适配车间常规液压工况
- 交流电控稳定：AC220V工业通用电压，接线简单、抗电磁干扰，适配复杂生产环境
- 通用互换性强：标准03板式安装尺寸，可直接替换市面同规格进口、国产换向阀
五、典型应用
各类需要待机卸荷节能+油缸锁止的液压回路、注塑机辅助液压系统、机床液压进给与夹紧回路、自动化设备工装夹具液压控制、轻工包装机械液压站、需要高频换向、低压待机节能、防止油缸漂移的中大流量液压设备。
六、使用注意事项
- 严格匹配AC220V交流电压供电，禁止交直流混用、超压供电，避免线圈过热烧毁、动作失灵。
- 安装阀体底板平面需平整，螺栓对角均匀锁紧，防止阀体翘曲变形、阀芯卡滞、端面漏油。
- 保持液压油洁净，定期更换滤芯与液压油，杂质易造成阀芯卡阻、卸荷不良、保压失效。
- 禁止长期超21MPa极限压力运行，防止密封老化破损、阀体疲劳变形、油路泄漏。
- 合理控制换向频率，避免瞬时频繁启停，减少弹簧与阀芯磨损，延长阀体使用寿命。
- 回油管路保持通畅，严控回油背压，背压过高会导致阀芯复位不到位、卸荷不彻底、保压异常。
- 接线需紧固绝缘良好，避免线路虚接、漏电导致电磁阀误动作、设备故障。
七、常见故障及排查
- 待机压力偏高、无法卸荷：阀芯卡滞、复位弹簧疲劳、P-T流道堵塞；清洗阀芯流道，更换老化弹簧，疏通卸荷油路。
- 油缸漂移、保压锁不住：A/B口密封不严、阀芯磨损内泄大、杂质卡滞；清洗阀体，磨损严重更换阀件。
- 通电无动作、不换向：线圈烧毁、线路断路虚接、阀芯卡死；检测线圈通断与线路，拆解清洗阀体。
- 换向卡顿、动作迟缓：油液污染、油路进气、弹簧疲劳失效；系统排气，更换洁净液压油，更换复位弹簧。
- 阀体结合面漏油：密封垫老化、安装受力不均；更换全新密封件，对角均匀锁紧固定螺栓。
- 线圈发热严重、异响抖动：供电电压不稳、线圈匝间短路；核对供电电压，检修或更换线圈。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/1164.html
