峰昌电 WINMOST溢流阀RV-03G-1/2/3/4 RV-06G RV-10G

WINMOST（台湾峰昌）液压元件 全型号

品牌：WINMOST（峰昌液压品牌）

主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵

应用：木工机械、油压冲床、注塑机、鞋机、硫化机等

---

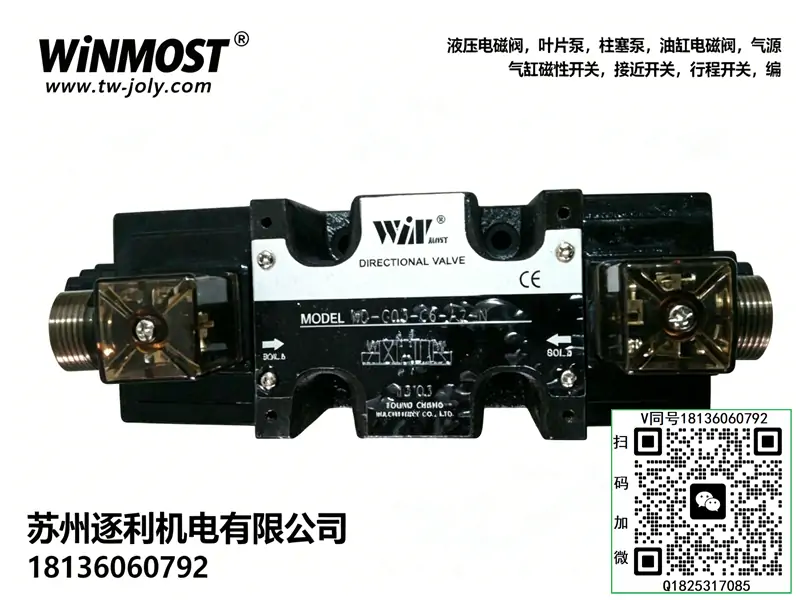

一、电磁换向阀（WD‑G 系列，最常用）

1）WD‑G02 系列（1/4″，2 分）

- WD‑G02‑C2‑A1 / A2 / D1 / D2

- WD‑G02‑C3‑A1 / A2 / D1 / D2

- WD‑G02‑C4‑A1 / A2 / D1 / D2

- WD‑G02‑C40‑A1 / A2 / D1 / D2

- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2

- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2

2）WD‑G03 系列（3/8″，3 分）

- WD‑G03‑C2‑A1

- WD‑G03‑C3‑A1

- WD‑G03‑C4‑A1

- WD‑G03‑C40‑A1

- WD‑G03‑C5 / C6 / C7 / C8‑A1

3）电压代码

- A1 = AC110V

- A2 = AC220V

- D1 = DC12V

- D2 = DC24V

---

二、叠加阀系列

1）叠加式溢流阀 MRV

- MRV‑02A‑1 / 2 / 3

- MRV‑02B‑1 / 2 / 3

- MRV‑02P‑1 / 2 / 3

- MRV‑03A‑1 / 2 / 3

2）叠加式减压阀 MBR

- MBR‑02A‑1 / 2 / 3

- MBR‑02B‑1 / 2 / 3

- MBR‑02P‑1 / 2 / 3

- MBR‑03A‑1 / 2 / 3

3）叠加式单向阀 MCV

- MCV‑02‑P / A / B / T

- MCV‑03‑P / A / B / T

4）叠加式流量阀 MT / MTC

- MT‑02‑A / P / T / W / C

- MT‑03‑A / P / T / W / C

- MTC‑02‑A / P / T / W / C

- MTC‑03‑A / P / T / W / C

---

三、压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

- RV‑02G‑2 / RV‑02T‑3

- RV‑03G‑2

- RV‑04G‑2

- RV‑06G‑2

- RV‑10T‑2

2）溢流阀 BG / DG / DT 系列

- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C

- DG‑01‑C / DG‑02‑C

- DT‑01‑H

3）减压阀 BRV / BRCV

- BRV‑02G/T‑1‑30

- BRV‑03G/T‑1‑30

- BRCV‑03G / 06G / 10G

---

四、流量阀（调速阀 / 节流阀）

- FKC‑G02 / FKC‑G03（机械式单向节流阀）

- FNC‑02 / FNC‑03（单向节流阀）

- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）

---

五、液压泵（叶片泵 + 齿轮泵）

1）变量叶片泵 VP‑SF 系列

- VP‑SF‑08‑A/B/C/D/E

- VP‑SF‑12‑A/B/C/D/E

- VP‑SF‑15‑A/B/C/D/E

- VP‑SF‑20‑A/B/C/D/E

- VP‑SF‑30‑A/B/C/D/E

- VP‑SF‑40‑A/B/C/D/E

2）齿轮泵（高压）

- VP‑SF‑12‑C‑10

- VP‑SF‑20‑D‑10

- VP‑SF‑40‑D‑10

---

六、其他阀类

1）手动阀 DM 系列

- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T

2）满油阀 SG 系列

- SG‑16、SG‑24、SG‑32

3）碟式预充阀 SVF 系列

- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C

---

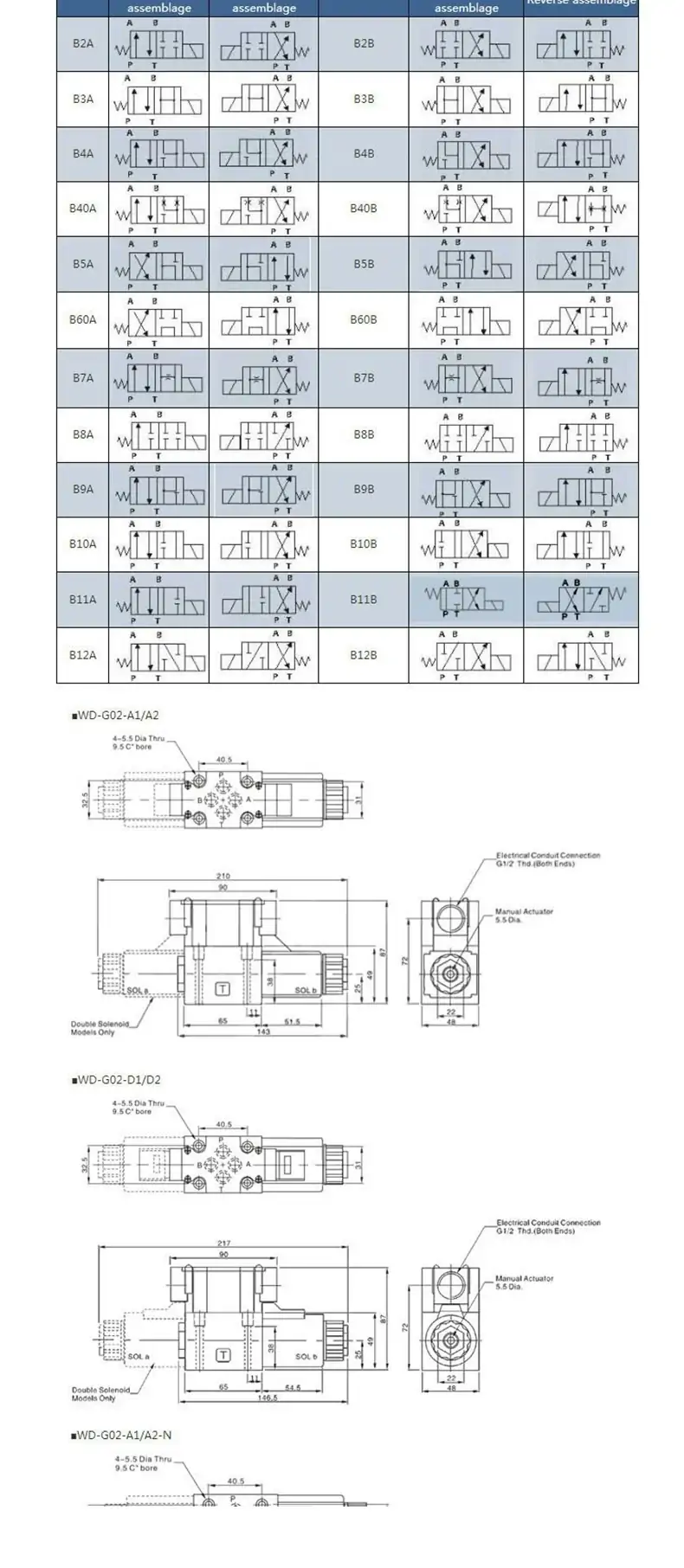

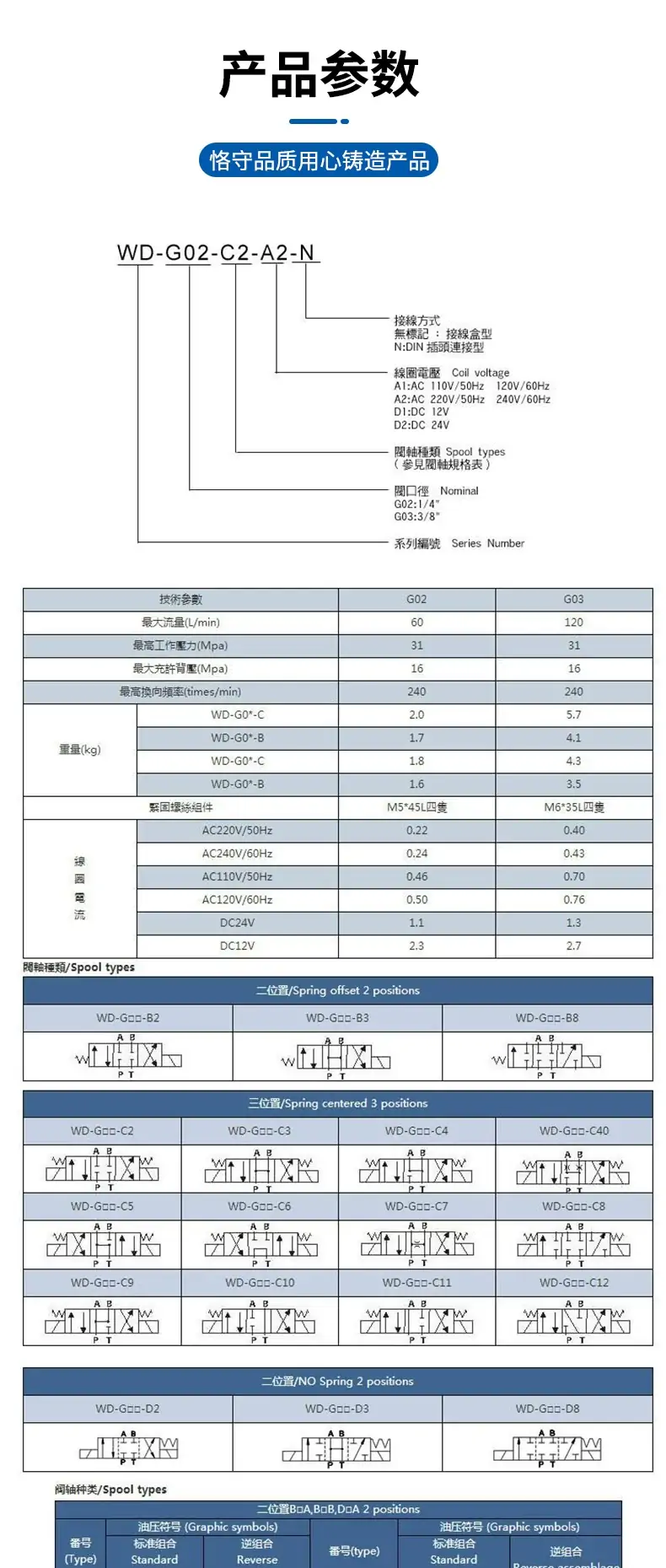

七、型号命名规则（WD‑G02‑C4‑A2）

- WD：电磁换向阀

- G：湿式电磁铁

- 02：规格（02=1/4″、03=3/8″）

- C4：机能（C4=O 型中位）

- A2：电压（A2=AC220V、D2=DC24V）

一、型号释义

• RV：先导式溢流阀系列，低噪音、稳压精度高，用于系统压力限定、稳压、过载保护
• 03：阀体规格，NG10通径（3/8寸），标准03板式安装，适配中小型液压系统
• G：板式安装形式，标准底座安装，通用性强、拆装维护便捷
• 1：压力等级Ⅰ型，低压调压区间 0.7～7MPa（7～70bar）

二、核心参数

• 产品类型：低噪音先导式溢流阀（压力稳压、过载保护阀）
• 安装方式：标准03规格板式安装，通用互换性强
• 公称通径：10mm（NG10 / 3/8寸）
• 调压范围：0.7～7.0MPa（低压精准稳压区间）
• 最高耐受压力：21MPa
• 额定通流流量：80L/min
• 控制方式：先导式压力控制，顶部手动螺杆调压
• 结构特性：低噪音阻尼结构，压力波动小、稳压稳定性高
• 远程控制口：支持远程卸压、远程调压功能
• 阀体材质：高强度铸铁，抗压耐磨、结构不易变形
• 密封材质：耐油NBR橡胶密封件，抗老化、适配长期连续工况
• 适用介质：46#、68#抗磨液压油
• 工作油温：-10℃～+70℃
• 功能特性：系统恒压稳压、超压溢流保护、远程卸荷、压力过载泄压

三、工作原理

RV-03G-1为先导式两级压力控制阀，由先导调压组件与主阀芯组件组成。系统压力低于设定值时，先导阀关闭，主阀上下腔压力平衡，主阀芯闭合，阀体无溢流，系统正常保压工作；当系统压力超过预设压力值，先导阀芯开启泄压，主阀上腔压力降低，主阀芯上下形成压差，主阀开启，多余油液溢流回油箱，强制稳定系统压力恒定。可封堵远程口做常规稳压使用，也可外接换向阀实现远程卸荷、自动泄压，兼具过载保护、恒压稳压双重功能，先导式结构稳压精度远优于直动式溢流阀，压力波动小、运行噪音低。

四、产品特点

• 低压精准稳压：专属0.7–7MPa低压区间，调压细腻精准，低压无抖动、不虚压，适配低压精密液压工况
• 低噪稳定运行：先导式阻尼设计，溢流过程平缓，压力脉动小，整机运行噪音极低
• 支持远程控制：预留远程控油口，可外接电磁阀实现自动卸荷、远程调压，拓展性强
• 过载保护可靠：压力超限时自动溢流泄压，稳定保护油泵、管路、油缸，避免高压过载损坏
• 耐压耐用性强：21MPa高耐压机身，结构稳固，长期重载运行不易变形、泄漏
• 通用适配广泛：标准03板式安装尺寸，可直接替换市面同规格溢流阀，改造成本低

五、典型应用

中小型液压站恒压稳压系统、低压精密自动化设备液压回路、工装夹具低压保压控制、机床辅助液压系统、包装、轻工机械液压调压回路、需要远程卸荷、低压稳压、过载保护的各类液压设备。

六、使用注意事项

• 调压遵循**由低到高**逐步调节原则，禁止一次性调到高压，避免瞬间液压冲击损伤油泵与管路。
• 远程控制口无需使用时必须封堵严实，严禁敞口泄漏，否则会导致系统压力无法建立、稳压失效。
• 严格匹配调压区间，该阀为低压型，禁止长期超7MPa满压运行，防止弹簧疲劳、调压精度衰减。
• 保持液压油洁净，定期更换滤芯与液压油，杂质易堵塞先导阻尼孔，造成压力不稳、调压失灵。
• 安装螺栓需对角均匀锁紧，保证阀体与底板贴合平整，防止阀体变形、阀芯卡滞、结合面漏油。
• 回油管路保持通畅，回油背压不宜过高，避免溢流泄压不畅导致系统压力异常波动。
• 禁止超21MPa极限压力冲击，瞬时高压会造成密封破损、阀体疲劳变形。

七、常见故障及排查

• 系统压力调不上、压力偏低：先导阻尼孔堵塞、调压弹簧疲劳、远程口未封堵；清洗阻尼孔，更换弹簧，封堵远程控制口。
• 压力跳动、稳压不稳：油液污染、阀芯轻微卡滞、油路进气；更换洁净液压油，清洗阀体阀芯，系统排气。
• 压力降不下来、卸压迟缓：主阀芯卡阻、回油管路堵塞、油液粘度过高；清洗主阀芯，疏通回油管路，适配标准液压油。
• 空载压力偏高、待机耗能大：先导阀密封不严、阀芯磨损内泄大；检修先导阀芯密封组件，磨损严重则更换阀件。
• 阀体结合面漏油：密封垫老化、安装受力不均；更换全新密封垫，对角均匀锁紧固定螺栓。
• 调压无反应、完全失灵：调压螺杆卡死、内部弹簧断裂、先导结构严重堵塞；拆解清洗阀体，更换损坏弹簧与调压组件。
