WINMOST峰昌SVC-03/06/10G/T-1/2/3-A/B/C/D控制阀SVC-03G-1

WINMOST（台湾峰昌）液压元件 全型号

品牌：WINMOST（峰昌液压品牌）

主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵

应用：木工机械、油压冲床、注塑机、鞋机、硫化机等

---

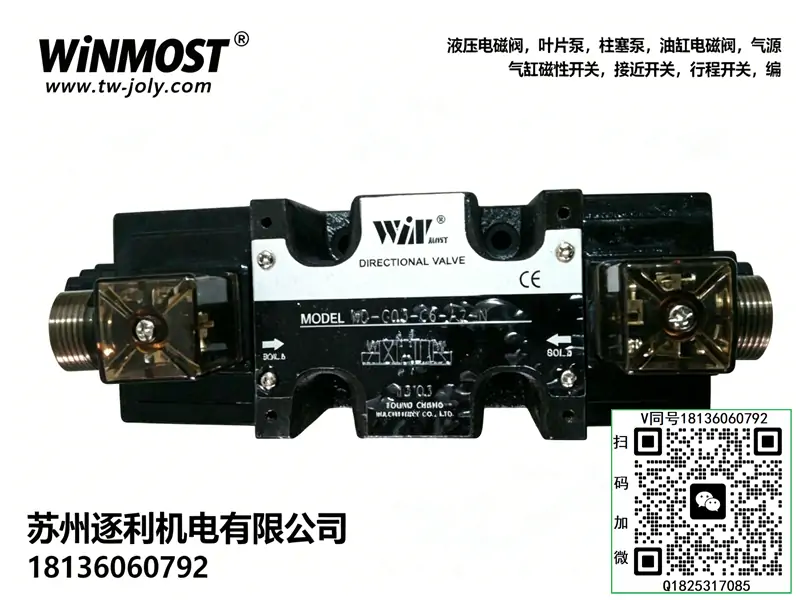

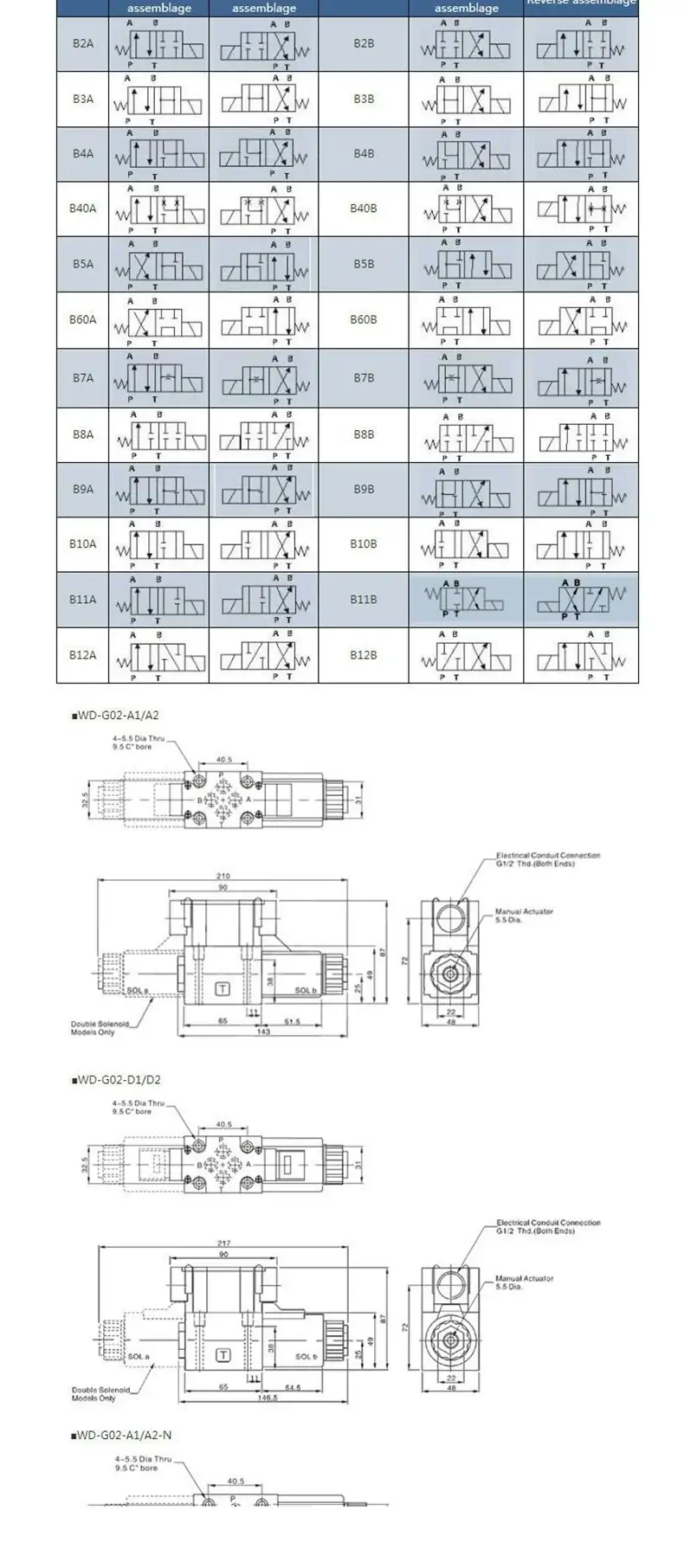

一、电磁换向阀（WD‑G 系列，最常用）

1）WD‑G02 系列（1/4″，2 分）

- WD‑G02‑C2‑A1 / A2 / D1 / D2

- WD‑G02‑C3‑A1 / A2 / D1 / D2

- WD‑G02‑C4‑A1 / A2 / D1 / D2

- WD‑G02‑C40‑A1 / A2 / D1 / D2

- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2

- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2

2）WD‑G03 系列（3/8″，3 分）

- WD‑G03‑C2‑A1

- WD‑G03‑C3‑A1

- WD‑G03‑C4‑A1

- WD‑G03‑C40‑A1

- WD‑G03‑C5 / C6 / C7 / C8‑A1

3）电压代码

- A1 = AC110V

- A2 = AC220V

- D1 = DC12V

- D2 = DC24V

---

二、叠加阀系列

1）叠加式溢流阀 MRV

- MRV‑02A‑1 / 2 / 3

- MRV‑02B‑1 / 2 / 3

- MRV‑02P‑1 / 2 / 3

- MRV‑03A‑1 / 2 / 3

2）叠加式减压阀 MBR

- MBR‑02A‑1 / 2 / 3

- MBR‑02B‑1 / 2 / 3

- MBR‑02P‑1 / 2 / 3

- MBR‑03A‑1 / 2 / 3

3）叠加式单向阀 MCV

- MCV‑02‑P / A / B / T

- MCV‑03‑P / A / B / T

4）叠加式流量阀 MT / MTC

- MT‑02‑A / P / T / W / C

- MT‑03‑A / P / T / W / C

- MTC‑02‑A / P / T / W / C

- MTC‑03‑A / P / T / W / C

---

三、压力阀（溢流阀 / 减压阀 / 顺序阀）

1）溢流阀 RV 系列

- RV‑02G‑2 / RV‑02T‑3

- RV‑03G‑2

- RV‑04G‑2

- RV‑06G‑2

- RV‑10T‑2

2）溢流阀 BG / DG / DT 系列

- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C

- DG‑01‑C / DG‑02‑C

- DT‑01‑H

3）减压阀 BRV / BRCV

- BRV‑02G/T‑1‑30

- BRV‑03G/T‑1‑30

- BRCV‑03G / 06G / 10G

---

四、流量阀（调速阀 / 节流阀）

- FKC‑G02 / FKC‑G03（机械式单向节流阀）

- FNC‑02 / FNC‑03（单向节流阀）

- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）

---

五、液压泵（叶片泵 + 齿轮泵）

1）变量叶片泵 VP‑SF 系列

- VP‑SF‑08‑A/B/C/D/E

- VP‑SF‑12‑A/B/C/D/E

- VP‑SF‑15‑A/B/C/D/E

- VP‑SF‑20‑A/B/C/D/E

- VP‑SF‑30‑A/B/C/D/E

- VP‑SF‑40‑A/B/C/D/E

2）齿轮泵（高压）

- VP‑SF‑12‑C‑10

- VP‑SF‑20‑D‑10

- VP‑SF‑40‑D‑10

---

六、其他阀类

1）手动阀 DM 系列

- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T

2）满油阀 SG 系列

- SG‑16、SG‑24、SG‑32

3）碟式预充阀 SVF 系列

- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C

---

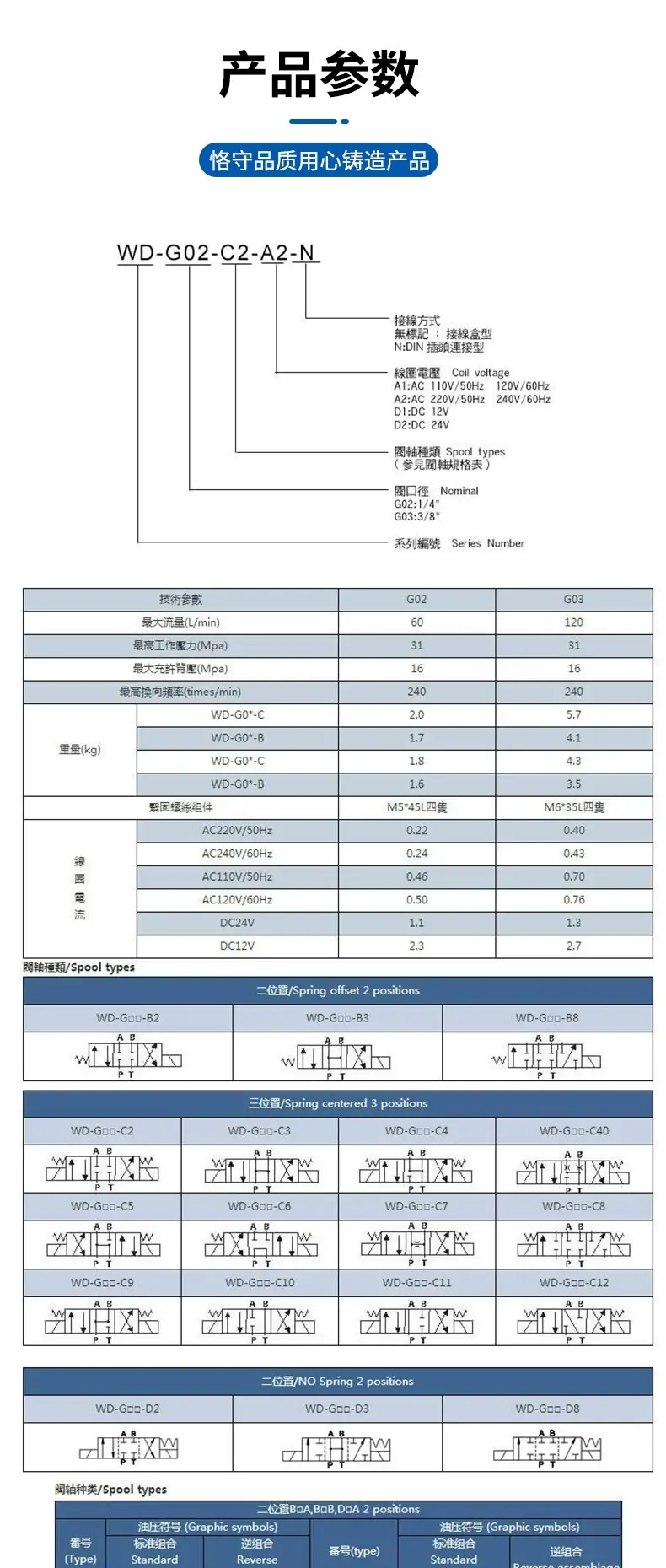

七、型号命名规则（WD‑G02‑C4‑A2）

- WD：电磁换向阀

- G：湿式电磁铁

- 02：规格（02=1/4″、03=3/8″）

- C4：机能（C4=O 型中位）

- A2：电压（A2=AC220V、D2=DC24V）

一、型号释义

• SVC：单向顺序阀（带单向阀功能），内控式压力顺序控制阀，可实现液压动作先后顺序控制、背压平衡保压
• 03：阀体规格，3/8寸通径、NG10标准03规格，适配中小型液压系统主流流量工况

二、核心参数

• 产品类型：直动式内控单向顺序阀（集成顺序控制+单向自由回流功能）
• 安装方式：支持板式/管式通用安装，适配常规03规格阀组布局
• 公称通径：10mm（NG10）
• 最高工作压力：21MPa（210bar），适配工业中压重载工况
• 额定通流流量：50L/min，通流顺畅、压力损失小
• 调压范围：0.3～7MPa，可精准设定动作顺序开启压力
• 控制方式：内控式压力触发，依靠自身油路压力开启阀口
• 结构特性：内置单向阀，反向油路可自由导通、无节流阻力
• 阀体材质：高强度铸铁，抗压耐磨、结构稳定不易变形
• 密封材质：耐油耐磨NBR橡胶密封件，适配长期连续工业工况
• 适用介质：46#、68#抗磨液压油
• 工作油温：-10℃～+70℃
• 功能特性：正向往复压力顺序控制、反向自由回流、油缸背压平衡、防下滑保压

三、工作原理

SVC-03为集成式单向顺序阀，融合顺序压力控制与单向导通双重功能。正向油路工作时，系统压力需达到阀门预设开启压力，阀芯方可开启，油液通过阀体进入执行油缸，以此强制控制液压动作顺序，实现先压紧、后工进的工艺逻辑；当系统换向、油路反向回流时，内置单向阀自动打开，油液无阻力自由回流，不影响油缸复位动作。阀门可通过顶部调压螺钉精准调节开启压力，稳定建立油路背压，有效防止立式油缸自重下滑、工位漂移，同时保障多油缸设备动作有序、互不干涉。

四、产品特点

• 顺序控制精准：可自定义开启压力，强制油路按预设压力动作，完美实现多油缸先后动作逻辑，杜绝动作紊乱
• 单向自由回流：反向油路无节流、无背压，油缸复位顺畅快速，无卡顿、无滞后
• 背压平衡防坠：可稳定建立系统背压，有效抵消立式油缸自重，防止空载下滑、工位偏移
• 调压范围宽泛：0.3–7MPa精准调压区间，适配各类低压、中压顺序控制工况
• 结构紧凑耐用：一体式集成结构，无需额外搭配单向阀，简化油路布局，减少泄漏点
• 通用适配性强：标准03规格尺寸，兼容市面主流液压阀组，替换安装便捷无需改管路

五、典型应用

自动化设备多油缸先后动作控制、立式液压油缸防下滑保压回路、工装夹具先压紧后工进顺序工艺、机床液压进给系统、轻工包装机械液压控制回路、需要压力触发顺序动作、背压稳压的中小型液压系统。

六、使用注意事项

• 调压需遵循由低压至高压逐步调节原则，禁止一次性高压锁定，避免液压冲击损坏设备管路与油缸。
• 严格控制系统工作压力，禁止长期超21MPa极限压力运行，防止阀体变形、密封破损、调压失效。
• 保持液压油洁净，定期更换滤芯与液压油，油液杂质易卡滞阀芯，导致顺序动作错乱、调压不准。
• 安装时区分进出油方向，禁止反向安装，否则会造成油路不通、设备无动作故障。
• 阀体安装板面需平整，螺栓对角均匀锁紧，防止阀体翘曲、阀芯卡滞、结合面渗油漏油。
• 禁止超流量工况运行，流量过载会导致压力损失剧增、阀体发热、动作响应异常。

七、常见故障及排查

• 油缸动作无序、顺序错乱：调压压力过低、阀芯卡滞、弹簧疲劳失效；重新校准调压压力，清洗阀芯阀道，更换老化弹簧。
• 正向油路不通、油缸无动作：开启压力设定过高、阀芯杂质卡死、油路接反；下调预设压力，清洗阀体，核对油路安装方向。
• 立式油缸自行下滑、保压失效：调压压力不足、单向阀密封不严、阀芯磨损；重新调高背压压力，研磨或更换阀芯、密封件。
• 油缸复位卡顿、回油不畅：单向阀卡滞、回油管路堵塞；清洗单向阀组件，疏通回油管路。
• 阀体结合面漏油：密封垫老化、安装受力不均；更换全新密封件，对角均匀锁紧固定螺栓。
• 压力调节无变化、调压失灵：调压阀芯卡死、阻尼孔堵塞；拆解清洗调压组件与阻尼孔，清理内部杂质。
