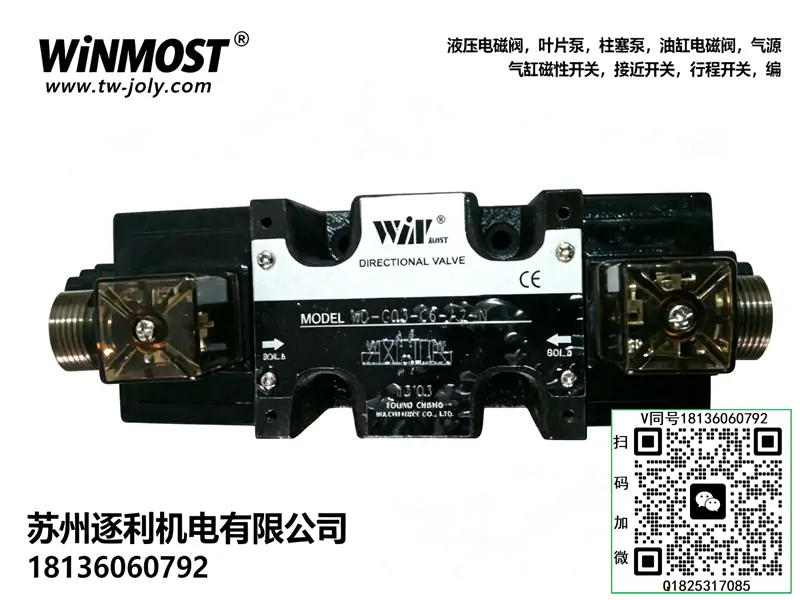

WINMOST峰昌电磁换向阀WD-G02-C2/B2/B3/C3/C4/C6-D2/A1/A2-N
WINMOST（台湾峰昌）液压元件 全型号
品牌：WINMOST（峰昌液压品牌）
主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵
应用：木工机械、油压冲床、注塑机、鞋机、硫化机等
---
一、电磁换向阀（WD‑G 系列，最常用）
1）WD‑G02 系列（1/4″，2 分）
- WD‑G02‑C2‑A1 / A2 / D1 / D2
- WD‑G02‑C3‑A1 / A2 / D1 / D2
- WD‑G02‑C4‑A1 / A2 / D1 / D2
- WD‑G02‑C40‑A1 / A2 / D1 / D2
- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2
- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2
2）WD‑G03 系列（3/8″，3 分）
- WD‑G03‑C2‑A1
- WD‑G03‑C3‑A1
- WD‑G03‑C4‑A1
- WD‑G03‑C40‑A1
- WD‑G03‑C5 / C6 / C7 / C8‑A1
3）电压代码
- A1 = AC110V
- A2 = AC220V
- D1 = DC12V
- D2 = DC24V
---
二、叠加阀系列
1）叠加式溢流阀 MRV
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
- MRV‑02P‑1 / 2 / 3
- MRV‑03A‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02A‑1 / 2 / 3
- MBR‑02B‑1 / 2 / 3
- MBR‑02P‑1 / 2 / 3
- MBR‑03A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P / A / B / T
- MCV‑03‑P / A / B / T
4）叠加式流量阀 MT / MTC
- MT‑02‑A / P / T / W / C
- MT‑03‑A / P / T / W / C
- MTC‑02‑A / P / T / W / C
- MTC‑03‑A / P / T / W / C
---
三、压力阀（溢流阀 / 减压阀 / 顺序阀）
1）溢流阀 RV 系列
- RV‑02G‑2 / RV‑02T‑3
- RV‑03G‑2
- RV‑04G‑2
- RV‑06G‑2
- RV‑10T‑2
2）溢流阀 BG / DG / DT 系列
- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C
- DG‑01‑C / DG‑02‑C
- DT‑01‑H
3）减压阀 BRV / BRCV
- BRV‑02G/T‑1‑30
- BRV‑03G/T‑1‑30
- BRCV‑03G / 06G / 10G
---
四、流量阀（调速阀 / 节流阀）
- FKC‑G02 / FKC‑G03（机械式单向节流阀）
- FNC‑02 / FNC‑03（单向节流阀）
- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）
---
五、液压泵（叶片泵 + 齿轮泵）
1）变量叶片泵 VP‑SF 系列
- VP‑SF‑08‑A/B/C/D/E
- VP‑SF‑12‑A/B/C/D/E
- VP‑SF‑15‑A/B/C/D/E
- VP‑SF‑20‑A/B/C/D/E
- VP‑SF‑30‑A/B/C/D/E
- VP‑SF‑40‑A/B/C/D/E
2）齿轮泵（高压）
- VP‑SF‑12‑C‑10
- VP‑SF‑20‑D‑10
- VP‑SF‑40‑D‑10
---
六、其他阀类
1）手动阀 DM 系列
- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T
2）满油阀 SG 系列
- SG‑16、SG‑24、SG‑32
3）碟式预充阀 SVF 系列
- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C
---

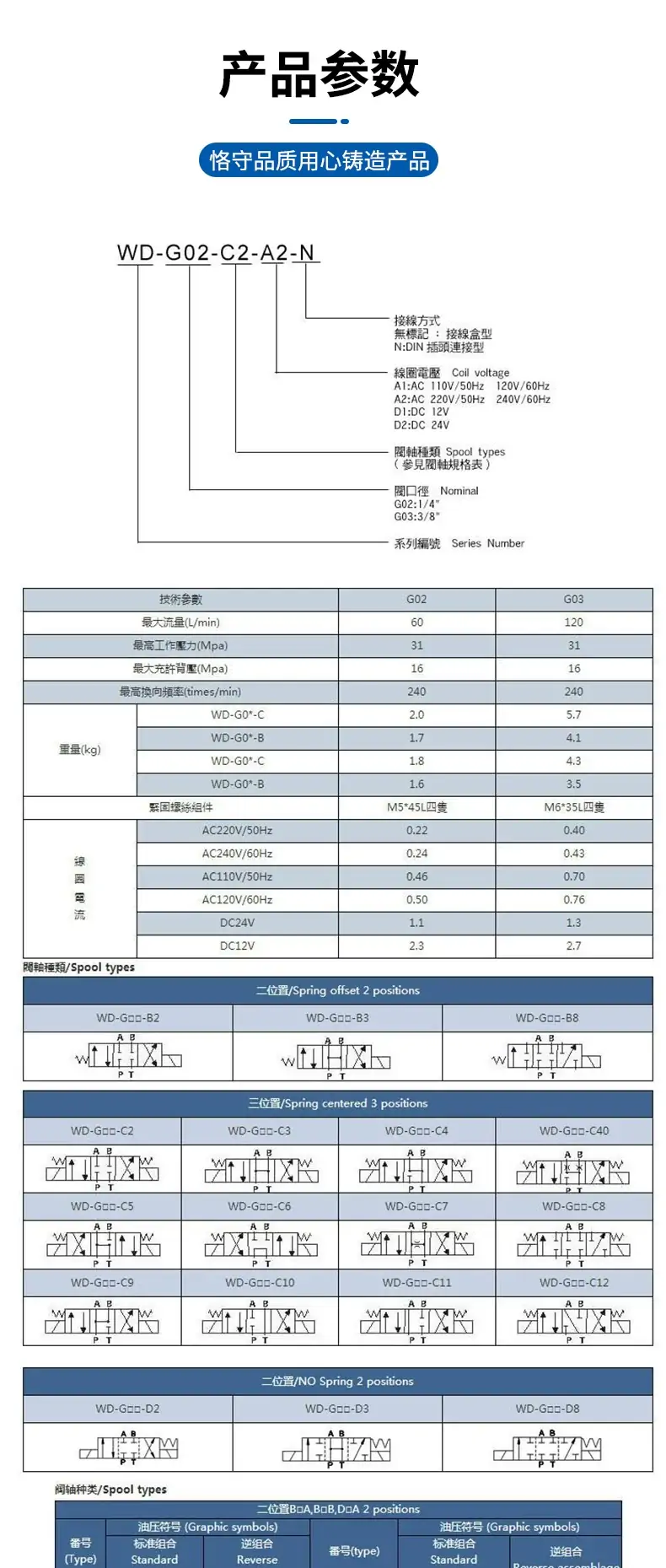

七、型号命名规则（WD‑G02‑C4‑A2）
- WD：电磁换向阀
- G：湿式电磁铁
- 02：规格（02=1/4″、03=3/8″）
- C4：机能（C4=O 型中位）
- A2：电压（A2=AC220V、D2=DC24V）
一、型号释义
- WD：系列代号，湿式电磁换向阀，低噪音、高精度、通用液压换向控制元件
- G02：阀体规格，02型（NG6/1/4寸）标准板式安装，中小型液压系统通用通径
- C2：中位机能代码，三位四通 C2 机能；中位 P、T 互通卸荷，A、B 封闭保压
二、核心参数
- 产品类型：三位四通湿式电磁换向阀
- 安装方式：标准板式安装，符合通用02规格安装尺寸，互换性强
- 公称通径：6mm（NG6）
- 最高工作压力：21MPa
- 额定流量：40L/min
- 允许回油背压：10MPa
- 电磁铁结构：湿式油浸式铁芯，低噪音、低发热、耐高频启停
- 常用控制电压：DC24V / AC220V（按需选配）
- 阀体材质：高强度铸铁，抗压耐磨、不易变形
- 密封材质：耐油NBR橡胶密封件，适配长期工业连续工况
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 中位机能：C2 中位系统卸荷、油缸锁止保压，节能且防止油缸漂移
三、工作原理
WD-G02-C2 为三位四通双电控电磁换向阀，依靠两端电磁铁得失电控制阀芯换向，两端弹簧实现自动对中复位。右侧电磁铁得电，阀芯左移，油路 P→A、B→T，油缸正向动作；左侧电磁铁得电，阀芯右移，油路 P→B、A→T，油缸反向动作；两侧线圈均断电时，阀芯回归中位。中位C2机能特性：压力口P与回油口T互通，系统直接卸荷、降低待机能耗；A、B工作口封闭锁止，油缸保持静止保压，不会出现自行漂移、缓慢下滑现象。湿式电磁铁全程油液包裹，换向平稳无冲击、运行噪音低，适配高频往复动作工况。
四、产品特点
- 中位节能锁缸：C2专属机能，待机系统卸荷节能，同时封闭油缸油路，精准锁止防漂移
- 湿式静音稳定：油浸式电磁铁设计，散热效果好，高频工作不易发热烧毁，运行噪音极低
- 通用性极强：标准02规格安装孔位，适配绝大多数国产、进口同型号阀体，替换无需改板改管路
- 耐压耐用：21MPa标准工业耐压，满足绝大多数中小型液压设备重载工况
- 动作平顺：阀芯配合精度高，换向无卡顿、无液压冲击，保护管路与油缸结构
- 抗污性良好：优化阀芯流道结构，适配常规洁净液压油，不易卡滞堵塞
五、典型应用
各类需要待机卸荷、油缸锁止的液压回路、自动化设备夹紧液压系统、机床进给液压控制、轻工机械、包装机械液压站、中小型注塑辅助液压系统、需要防止油缸下滑、工位偏移的精密液压设备。
六、使用注意事项
- 严格匹配线圈额定电压，禁止交直流混用、超压供电，避免线圈过热烧毁、动作失灵。
- 双电控线圈禁止同时得电，程序需设置电气互锁，防止阀体卡死、换向故障。
- 安装时螺栓对角均匀锁紧，保证阀体平面贴合平整，避免阀体变形、阀芯卡滞、端面漏油。
- 保持液压油洁净，定期更换滤芯与液压油，杂质会导致阀芯卡阻、中位失效、锁缸不严。
- 禁止长期超21MPa极限压力运行，防止密封老化、阀体变形、油路泄漏。
- 控制合理换向频率，避免瞬时频繁切换，减少弹簧与阀芯磨损，延长阀体使用寿命。
七、常见故障及排查
- 油缸自行漂移、锁不住压：中位阀芯卡滞、杂质堵塞、弹簧疲劳失效；清洗阀芯流道，更换复位弹簧。
- 系统待机压力偏高、无法卸荷：中位P-T油路导通不畅、阀芯复位不到位；清洗阀体，排查油路堵塞问题。
- 单侧无动作、换向失灵：对应线圈损坏、线路虚接、单侧阀芯卡阻；检测线圈阻值与线路，拆解清洗阀芯。
- 换向卡顿、压力冲击大：油液污染、油路进气、阀芯磨损；更换洁净液压油，系统排气，检修阀芯配合间隙。
- 阀体结合面漏油：密封垫老化、安装受力不均；更换全新密封件，对角均匀锁紧螺栓。
- 线圈发热、异响抖动：供电电压不稳、线圈匝间短路、频繁误动作；核对供电参数，检修或更换线圈。
