DOFLUID QPE-106 东峰比例阀控制器放大压力流量板
DOFLUID（台湾东峰）液压阀 全型号汇总文档
品牌：DOFLUID（东峰，台湾液压元件品牌）
产品类型：电磁换向阀、比例阀、叠加阀、液压系统阀件
主营：木工机械、油压冲床、注塑机、硫化机等液压设备
---

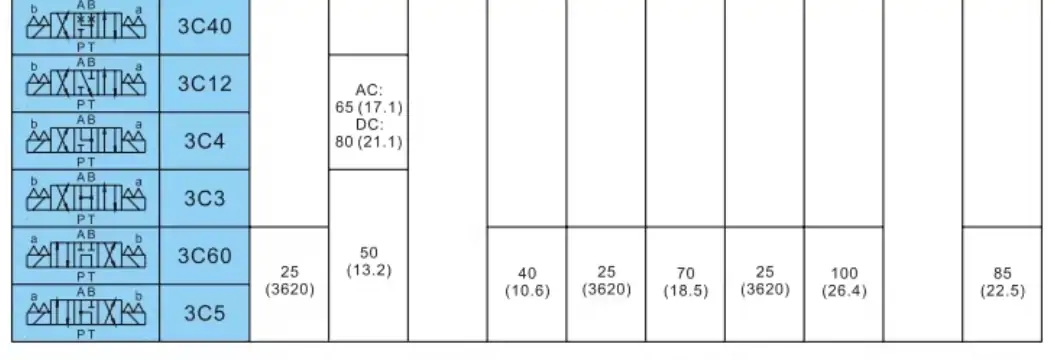

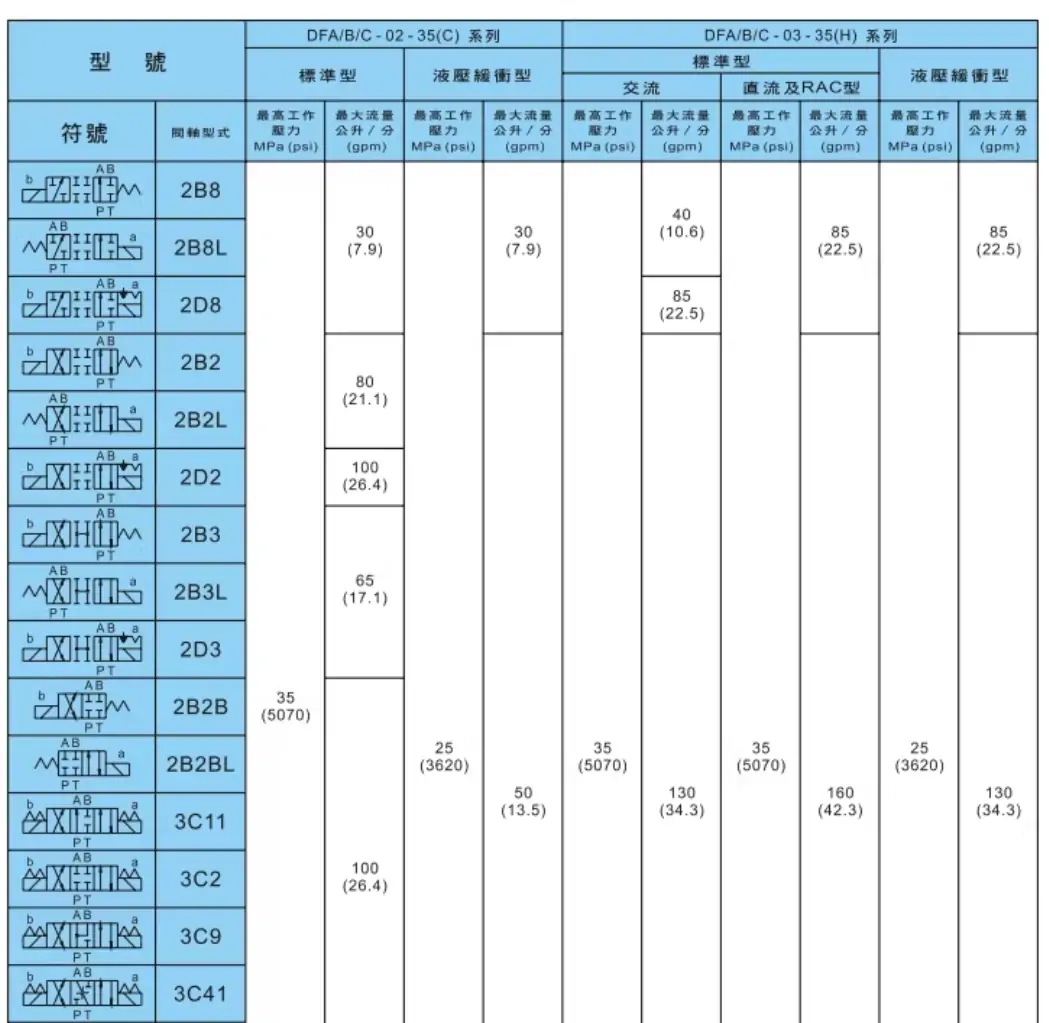

一、电磁换向阀（DFA / DFB 两大系列，最常用）
1）DFA‑02 系列（2 分，1/4″）
- DFA‑02‑2B2‑D24‑35C
- DFA‑02‑2B3‑A220‑35C
- DFA‑02‑2B3L‑A220‑35C（带指示灯）
- DFA‑02‑2D2‑D24‑35C
- DFA‑02‑3C2‑A220‑35C
- DFA‑02‑3C3‑A220‑35C
- DFA‑02‑3C4‑A220‑35C
- DFA‑02‑3C9‑A220‑35C
- DFA‑02‑3C12‑A220‑35C
- DFA‑02‑3C40‑A220‑35C
- DFA‑02‑3C60‑A220‑35C
2）DFA‑03 系列（3 分，3/8″）
- DFA‑03‑2B2‑A220‑35C
- DFA‑03‑2B3‑A220‑35C
- DFA‑03‑2B3L‑A220‑35C
- DFA‑03‑2D2‑A220‑35C
- DFA‑03‑3C2‑A220‑35C
- DFA‑03‑3C3‑A220‑35C
- DFA‑03‑3C4‑A220‑35C
- DFA‑03‑3C5‑A220‑35C
- DFA‑03‑3C9‑A220‑35C
- DFA‑03‑3C11‑A220‑35C
- DFA‑03‑3C12‑A220‑35C
- DFA‑03‑3C40‑A220‑35C
- DFA‑03‑3C60‑A220‑35C
3）DFB‑02 系列（底板安装）
- DFB‑02‑2B2‑D24‑35C
- DFB‑02‑2B3‑A220‑35C
- DFB‑02‑3C2‑A220‑35C
- DFB‑02‑3C4‑A220‑35C

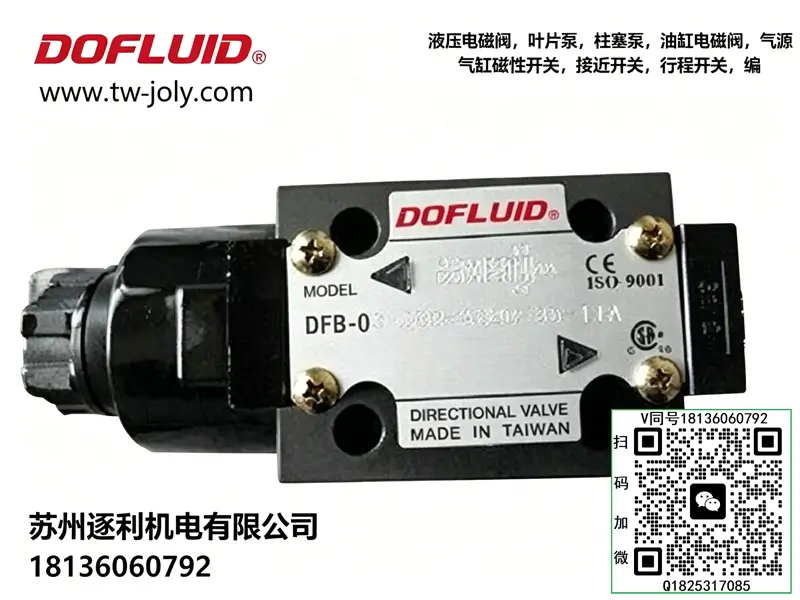

4）DFB‑03 系列（底板安装，大流量）
- DFB‑03‑2B2‑D24‑35C
- DFB‑03‑2B3‑A220‑35C
- DFB‑03‑2D2‑D24‑35C
- DFB‑03‑3C2‑A220‑35C
- DFB‑03‑3C3‑A220‑35C
- DFB‑03‑3C4‑A220‑35C
- DFB‑03‑3C60‑A220‑35C
5）电压代码（通用）
- D24 = DC24V
- A110 = AC110V
- A220 = AC220V
- A240 = AC240V

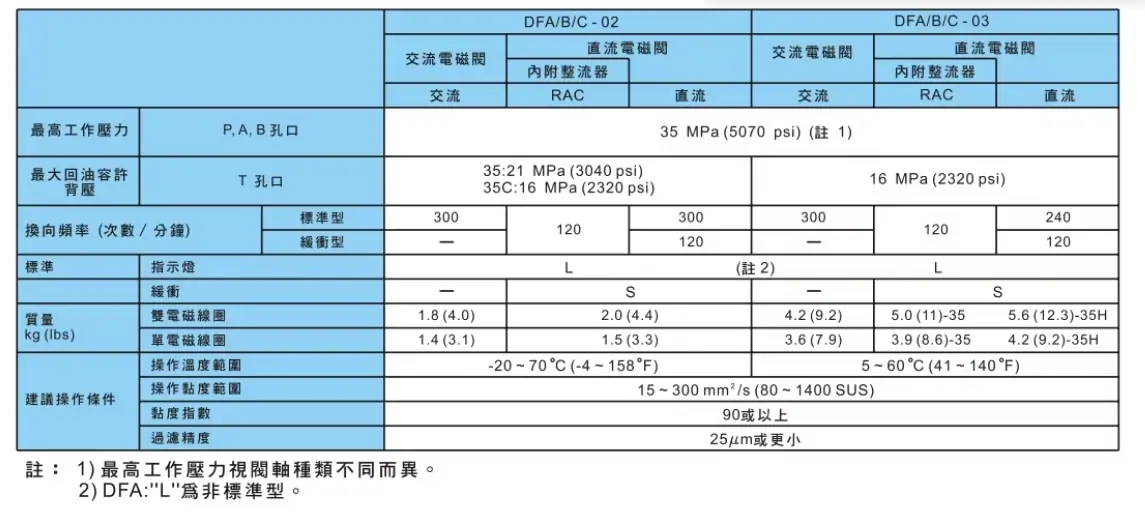

6）线圈 / 规格后缀
- 35 = 35L/min 标准流量
- 35C = 带盖板型
- L = 带 LED 指示灯
---
二、比例阀系列（DPGEE / PPGEE）
- DPGEE‑10‑2B2B‑75‑D24‑A1‑N‑DF31
- DPGEE‑10‑3C40‑75‑D24‑A1‑16F
- PPGEE‑6‑180‑D24‑A1（比例压力阀）
- D1FVE02CC0NM0314（比例方向阀）
---
三、叠加阀系列（常见型号）
- MCP‑02（叠加式单向阀）
- MBR‑02（叠加式减压阀）
- MBW‑02（叠加式溢流阀）
- MFX‑02（叠加式节流阀）
---

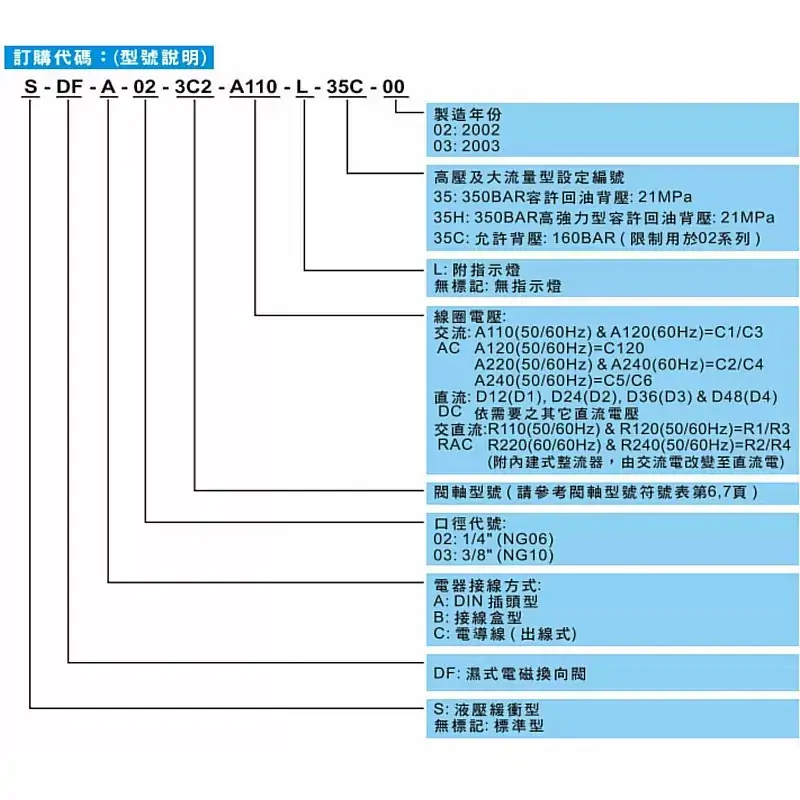

四、型号命名规则（DOFLUID）
以 DFA‑03‑3C4‑A220‑35C 为例：
- DFA = 系列（A = 管式，B = 底板）
- 03 = 规格（02=1/4″，03=3/8″）

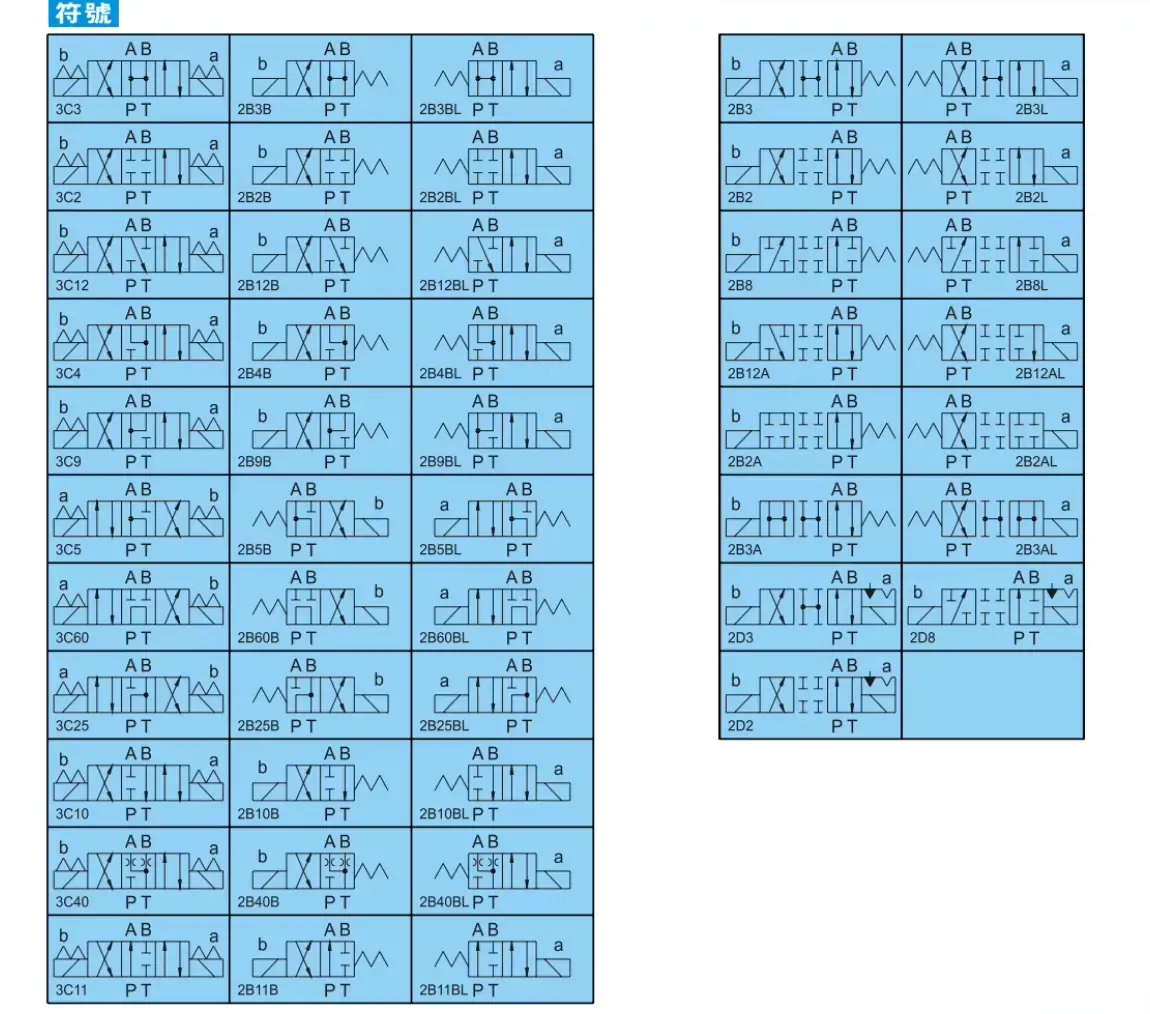

- 3C4 = 机能（3C4=O 型中位）
- A220 = 电压（AC220V）
- 35 = 流量（35L/min）
- C = 盖板型
一、型号释义
- QPE：东峰DOFLUID专用闭环比例放大器系列，适配EBG、PPG、DFB等全系电液比例压力/流量阀
- 106：高端高性能版本，适配高精度闭环比例阀，支持位移反馈信号，稳压精度高、动态响应快
二、核心参数
- 产品类型：电液比例阀闭环控制器（比例放大器）
- 适配阀型：闭环式比例压力阀、比例流量阀（PPG、EBG、DFB等高精度比例阀）
- 供电电压：DC24V 工业直流稳压电源
- 输入控制信号：0–10V电压信号 / 4–20mA电流信号通用
- 控制模式：闭环位移反馈控制，精准补偿阀芯位置偏差
- 输出驱动电流：标准适配常规比例电磁铁，电流输出稳定线性度高
- 调节功能：支持零点调节、增益调节、斜坡升降时间调节、死区补偿
- 响应特性：高速动态响应，适配高频压力、流量切换工况
- 控制精度：超低滞回、高重复精度，杜绝压力漂移、稳压抖动
- 工作温度：-10℃～+60℃
- 防护等级：IP30，适配电控柜内安装使用
- 抗干扰设计：内置信号滤波、电源防浪涌电路，适配工业复杂电磁环境
- 安装方式：导轨式安装，标准DIN导轨适配，拆装便捷
三、工作原理
QPE-106为闭环专用比例放大器，专门配套带阀芯位移反馈的高精度电液比例阀使用。设备PLC输出模拟量指令信号（0–10V/4–20mA）输入放大器，放大器对比设定指令与阀芯实时位移反馈信号，自动运算差值并动态调整输出驱动电流，精准控制比例电磁铁推力与阀芯开度。通过闭环实时修正机制，自动补偿油温变化、油液污染、阀芯磨损、流量波动带来的控制偏差，实现系统压力、流量的无级精准稳压、稳流，保障液压系统动作平顺、精度稳定。
四、产品特点
- 闭环精准控制：支持阀芯位移反馈信号，相比普通开环放大器，大幅提升压力、流量控制精度，杜绝低压抖动、压力漂移
- 双信号兼容输入：同时支持电压、电流模拟量输入，适配全系工控PLC系统，通用性极强
- 多功能可调参数：零点、增益、升降速斜坡、死区均可手动微调，适配不同阀体特性与工艺需求
- 高速动态响应：适配高频切换工况，压力升降无滞后，动态稳定性优异
- 工业抗干扰能力强：内置多级滤波与防浪涌电路，可抵御变频器、电机等设备电磁干扰，信号稳定不跳动
- 安装便捷通用：标准DIN导轨安装，体积小巧，适配常规电控柜布局，调试简单、维护方便
五、典型应用
配套PPG、EBG系列高精度比例溢流阀使用、精密液压设备压力无级调节控制、自动化设备多段压力自动切换系统、机床、注塑机、轻工设备液压稳压回路、对压力精度、响应速度、稳定性要求高的闭环液压控制系统。
六、使用注意事项
- 必须使用DC24V稳压电源供电，禁止电压波动、交直流混用，避免放大器工作异常、烧毁模块。
- 严格区分指令信号线、反馈信号线、电源线，接线错误会导致调压失效、无输出或阀体失控。
- 信号线采用屏蔽线，单独走线，禁止与动力线、高频线同管布线，防止电磁干扰造成压力跳动。
- 配套闭环比例阀必须接好位移反馈线，缺失反馈信号会导致闭环失效、控制精度大幅下降。
- 调试遵循先调零点、再调增益、最后调斜坡的顺序，参数过度调节易造成系统震荡、压力超调。
- 安装于干燥无尘电控柜内，禁止潮湿、粉尘、油污环境裸露使用，避免电路板腐蚀损坏。
- 禁止过载驱动不匹配比例阀，需严格匹配阀体线圈参数，防止输出电流异常导致设备故障。
七、常见故障及排查
- 无输出、比例阀无动作：供电异常、接线松动、指令信号未输入、放大器模块损坏；排查电源与接线，检测PLC模拟量输出，检修或更换放大器。
- 压力不稳、频繁跳动：电磁干扰、参数增益过大、反馈信号接触不良、油液波动；规范屏蔽布线，微调增益参数，紧固反馈接线。
- 压力调节范围偏小、低压不准：零点偏移、死区参数未补偿、反馈信号偏差；重新校准零点，适配阀体参数补偿死区。
- 压力响应过快、系统震荡：斜坡时间设置过短、增益过高；延长升降斜坡时间，适当降低增益参数。
- 工作一段时间后精度漂移：设备温升、参数未自适应、线路虚接；停机复位校准，紧固接线，优化电控柜散热。
- 无法闭环精准稳压：反馈线路断路、放大器闭环功能失效；检测反馈回路，检修放大器闭环控制模块。
