东峰 DOFLUID 超高响应比例压力阀 PPG-02-30/80/180/250/315
DOFLUID（台湾东峰）液压阀 全型号汇总文档
品牌：DOFLUID（东峰，台湾液压元件品牌）
产品类型：电磁换向阀、比例阀、叠加阀、液压系统阀件
主营：木工机械、油压冲床、注塑机、硫化机等液压设备
---

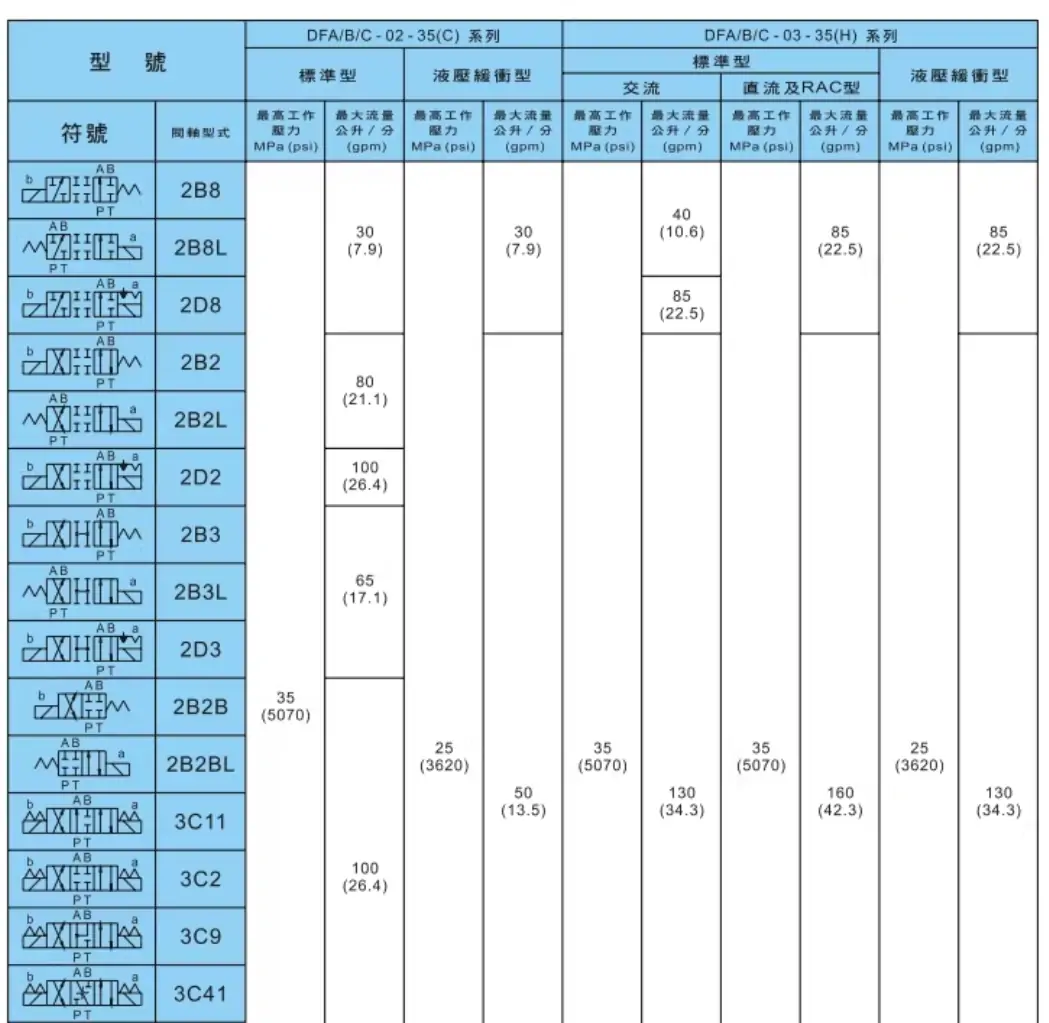

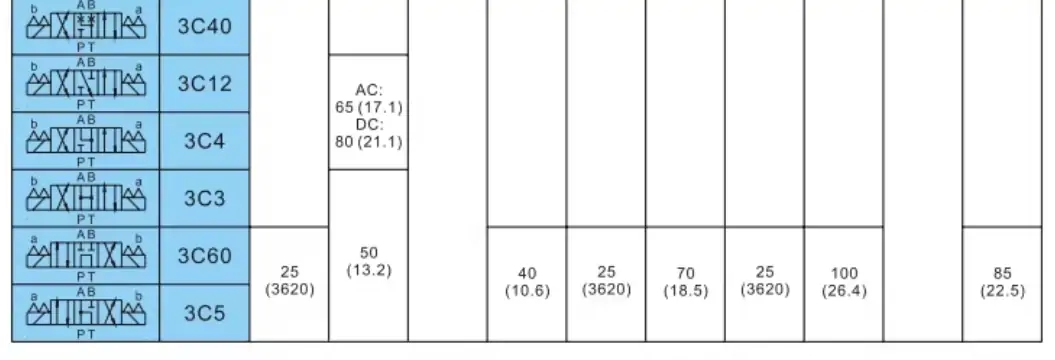

一、电磁换向阀（DFA / DFB 两大系列，最常用）
1）DFA‑02 系列（2 分，1/4″）
- DFA‑02‑2B2‑D24‑35C
- DFA‑02‑2B3‑A220‑35C
- DFA‑02‑2B3L‑A220‑35C（带指示灯）
- DFA‑02‑2D2‑D24‑35C
- DFA‑02‑3C2‑A220‑35C
- DFA‑02‑3C3‑A220‑35C
- DFA‑02‑3C4‑A220‑35C
- DFA‑02‑3C9‑A220‑35C
- DFA‑02‑3C12‑A220‑35C
- DFA‑02‑3C40‑A220‑35C
- DFA‑02‑3C60‑A220‑35C
2）DFA‑03 系列（3 分，3/8″）
- DFA‑03‑2B2‑A220‑35C
- DFA‑03‑2B3‑A220‑35C
- DFA‑03‑2B3L‑A220‑35C
- DFA‑03‑2D2‑A220‑35C
- DFA‑03‑3C2‑A220‑35C
- DFA‑03‑3C3‑A220‑35C
- DFA‑03‑3C4‑A220‑35C
- DFA‑03‑3C5‑A220‑35C
- DFA‑03‑3C9‑A220‑35C
- DFA‑03‑3C11‑A220‑35C
- DFA‑03‑3C12‑A220‑35C
- DFA‑03‑3C40‑A220‑35C
- DFA‑03‑3C60‑A220‑35C

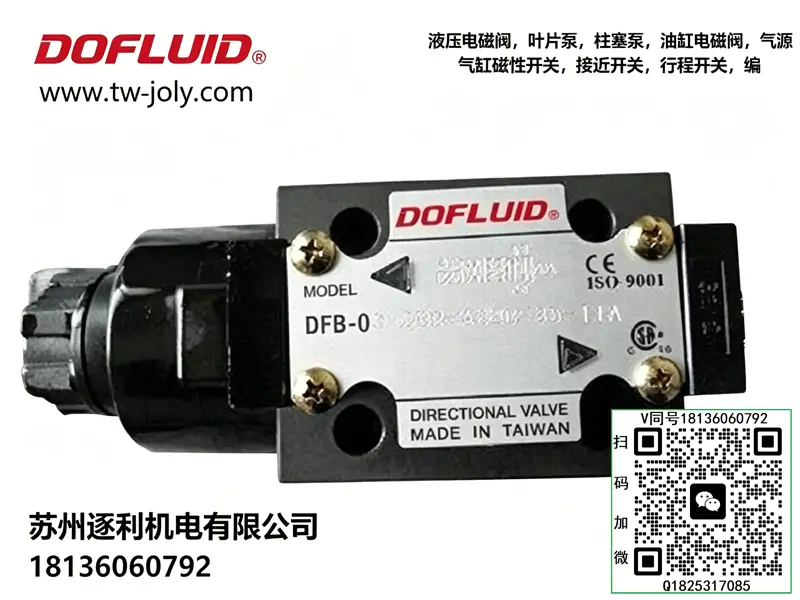

3）DFB‑02 系列（底板安装）
- DFB‑02‑2B2‑D24‑35C
- DFB‑02‑2B3‑A220‑35C
- DFB‑02‑3C2‑A220‑35C
- DFB‑02‑3C4‑A220‑35C
4）DFB‑03 系列（底板安装，大流量）
- DFB‑03‑2B2‑D24‑35C
- DFB‑03‑2B3‑A220‑35C
- DFB‑03‑2D2‑D24‑35C
- DFB‑03‑3C2‑A220‑35C
- DFB‑03‑3C3‑A220‑35C
- DFB‑03‑3C4‑A220‑35C
- DFB‑03‑3C60‑A220‑35C

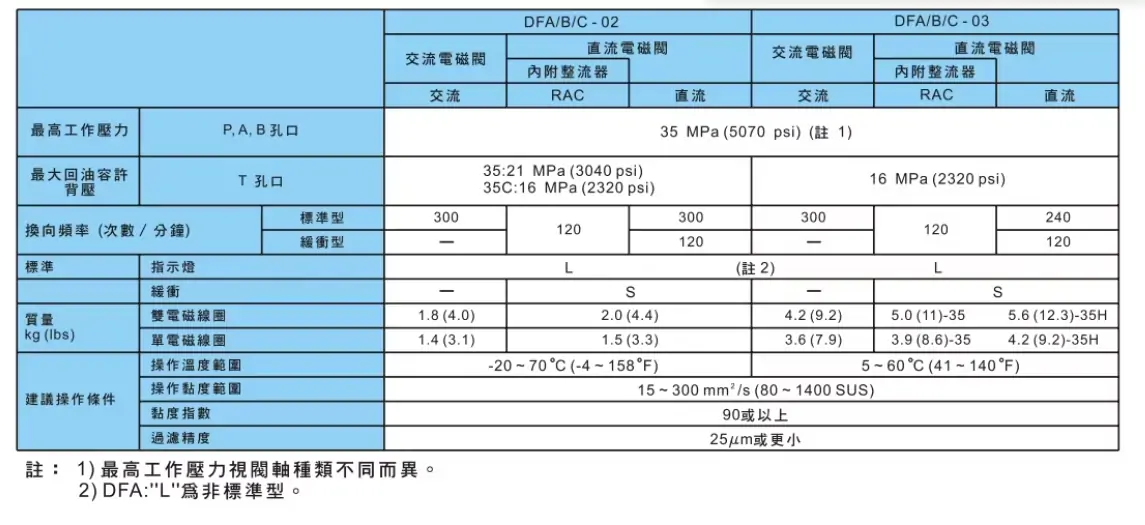

5）电压代码（通用）
- D24 = DC24V
- A110 = AC110V
- A220 = AC220V
- A240 = AC240V
6）线圈 / 规格后缀
- 35 = 35L/min 标准流量
- 35C = 带盖板型
- L = 带 LED 指示灯
---
二、比例阀系列（DPGEE / PPGEE）
- DPGEE‑10‑2B2B‑75‑D24‑A1‑N‑DF31
- DPGEE‑10‑3C40‑75‑D24‑A1‑16F
- PPGEE‑6‑180‑D24‑A1（比例压力阀）
- D1FVE02CC0NM0314（比例方向阀）
---
三、叠加阀系列（常见型号）
- MCP‑02（叠加式单向阀）
- MBR‑02（叠加式减压阀）
- MBW‑02（叠加式溢流阀）
- MFX‑02（叠加式节流阀）
---

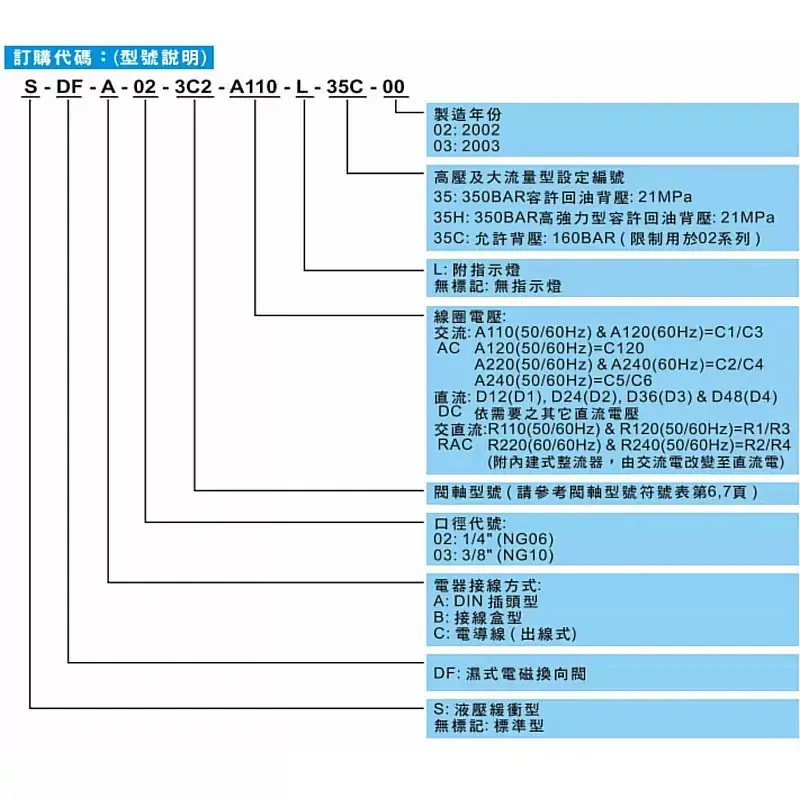

四、型号命名规则（DOFLUID）
以 DFA‑03‑3C4‑A220‑35C 为例：
- DFA = 系列（A = 管式，B = 底板）
- 03 = 规格（02=1/4″，03=3/8″）

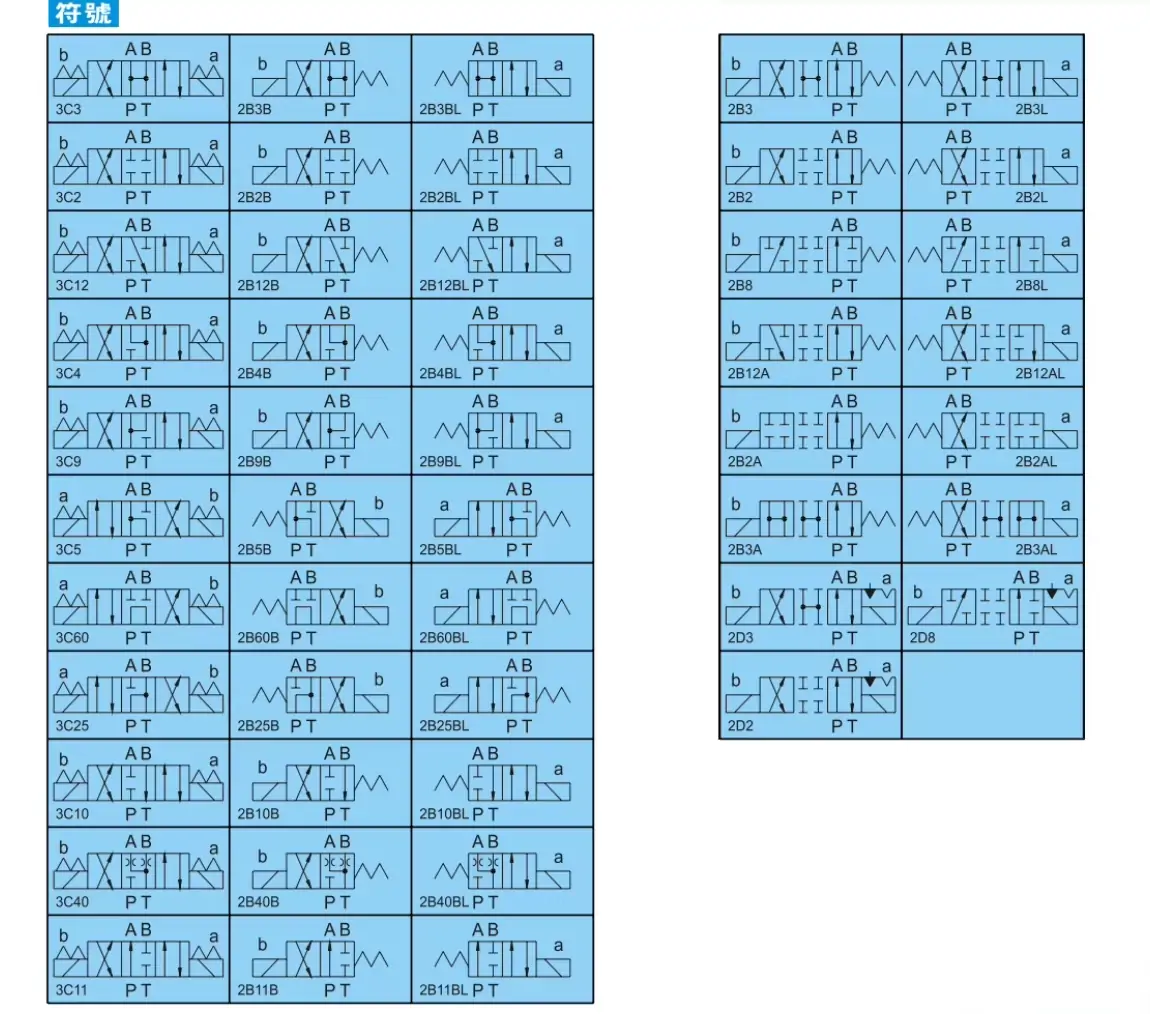

- 3C4 = 机能（3C4=O 型中位）
- A220 = 电压（AC220V）
- 35 = 流量（35L/min）
- C = 盖板型
一、型号释义
- PPG：超高响应闭环式电液比例压力阀，内置阀芯位移反馈，压力控制精度极高、响应速度快
- 02：阀体规格，NG6通径（6mm），标准02规格板式安装，适配中小型液压系统
- 30：压力等级，标准调压范围 1.5～3.0MPa（15～30bar），低压精密稳压专用
二、核心参数
- 产品类型：闭环超高响应电液比例溢流阀（带阀芯位移反馈）
- 安装方式：标准02规格板式安装，通用性强，可直接替换同规格比例阀
- 公称通径：6mm（NG6）
- 标准调压范围：1.5～3.0MPa
- 最高耐受压力：21MPa
- 额定通流流量：40L/min
- 控制方式：配套专用比例放大器，0–10V / 4–20mA模拟量信号无级调压
- 控制精度：闭环反馈控制，滞回误差≤1.5%，重复精度高
- 响应特性：超高动态响应，压力升降速度快，适配高频压力切换工况
- 泄油要求：泄油口压力≤0.2MPa，需独立管路回油箱，禁止带压背压
- 线圈功耗：低功耗电磁线圈，发热小、长期连续工作稳定
- 阀体材质：高强度铸铁，抗压耐磨、结构不易变形
- 密封材质：耐油NBR橡胶密封件，适配工业长期连续工况
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 清洁度要求：液压油清洁度NAS8级及以上，避免精密阀芯卡滞
三、工作原理
PPG-02-30为内置位移传感器的闭环超高响应比例溢流阀，区别于普通开环比例阀，可实时采集阀芯位置信号并反馈至放大器，形成闭环精准调控。系统根据PLC模拟量输入信号，比例电磁铁精准驱动先导阀芯开度，调节主阀上腔先导压力，控制主阀芯开启高度，从而无级调节系统溢流压力。闭环反馈结构可自动补偿油温、流量波动、阀芯磨损带来的精度偏差，低压区间稳压效果极佳。设备可实现多段压力自动切换、恒压稳压、压力自适应调节，满足精密设备低压高精度压力控制需求。
四、产品特点
- 闭环精准控制：内置阀芯位移反馈，相比普通比例阀精度大幅提升，压力无漂移、重复性极强
- 超高响应速度：动态响应灵敏，压力切换迅速无滞后，适配高频压力调节工况
- 低压精密稳压：1.5–3.0MPa低压专属区间，低压区间不抖动、不虚压，完美适配精密低压工艺
- 工况适应性强：可自动补偿油温、流量波动带来的压力偏差，长期运行稳定性高
- 低耗耐用：低功耗线圈设计，连续工作发热低，不易烧损，使用寿命长
- 标准通用安装：02规格标准安装孔位，替换老旧普通比例阀无需改板、改管路
五、典型应用
精密自动化设备低压恒压控制、高精度工装夹具压力稳压回路、精密机床微量压力调节系统、轻工包装机械低压液压系统、需要高频压力切换、高精度压力保持的液压设备、实验室精密压力调试设备、对压力稳定性与响应速度要求极高的工控液压回路。
六、使用注意事项
- 必须配套专用闭环比例放大器使用，禁止直接接入模拟信号，否则会造成调压失效、线圈损坏。
- 泄油口必须独立管路直通回油箱，严格控制泄油背压≤0.2MPa，禁止与回油总管合并，背压过高会导致调压错乱、精度失效。
- 液压油需保持高清洁度，达到NAS8级及以上，定期更换滤芯与液压油，防止精密先导阀芯、反馈结构卡滞。
- 禁止长期超21MPa高压运行，避免阀体变形、密封破损、内部精密传感结构损坏。
- 安装阀板平面需平整，螺栓对角均匀锁紧，防止阀体翘曲、阀芯卡滞、结合面漏油。
- 信号线缆采用屏蔽线，与动力线分开布线，避免电磁干扰导致压力波动、数值漂移。
- 调试需先进行零点校准与增益适配，避免参数不匹配造成压力不稳、响应异常。
七、常见故障及排查
- 压力调节无反应、全程无压力变化：放大器参数异常、线圈损坏、阀芯严重卡滞、反馈信号丢失；校准放大器参数，检测线圈与线路，拆解清洗阀体。
- 压力小幅跳动、稳压不稳：油液杂质堵塞先导口、信号干扰、泄油背压过高；更换洁净液压油，规范屏蔽布线，独立布置泄油管路。
- 低压压力不准、下限偏高：零点偏移、先导阀芯轻微卡阻；重新校准零点，清洗先导阀道与阀芯组件。
- 压力响应慢、切换滞后：放大器增益参数过低、油液粘度过大；调试放大器适配参数，更换标准46#/68#抗磨液压油。
- 阀面漏油渗油：密封垫老化、安装受力不均；更换全新密封件，对角均匀锁紧固定螺栓。
- 压力重复性差、工况漂移：位移反馈异常、阀芯磨损、油液污染严重；检测反馈传感组件，检修或更换阀芯，更换洁净油液。
