DOFLUID东峰比例溢流阀EBG-03-B/C/H-R EBG-06-B/C/H-L液压阀
DOFLUID（台湾东峰）液压阀 全型号汇总文档
品牌：DOFLUID（东峰，台湾液压元件品牌）
产品类型：电磁换向阀、比例阀、叠加阀、液压系统阀件
主营：木工机械、油压冲床、注塑机、硫化机等液压设备
---

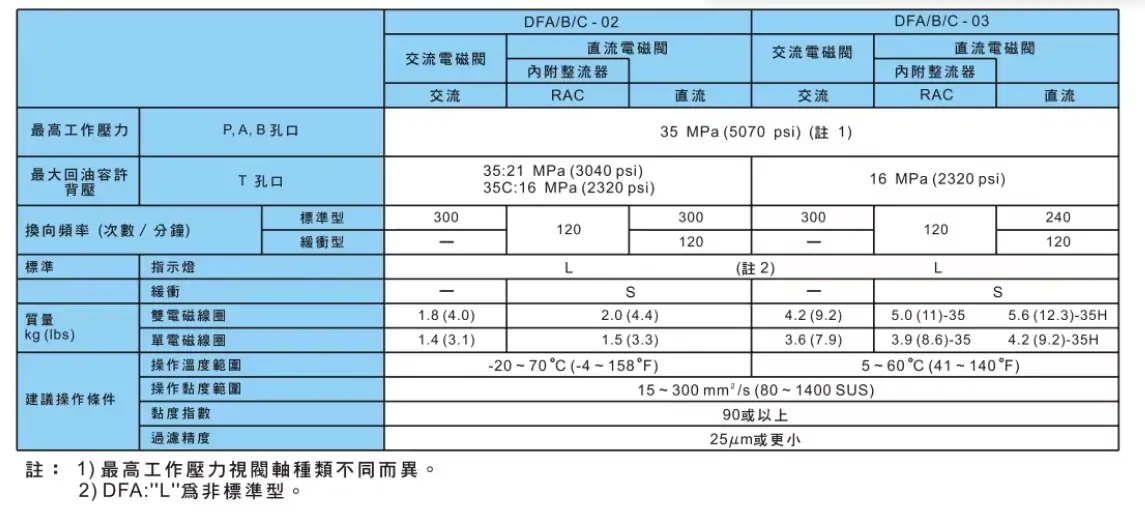

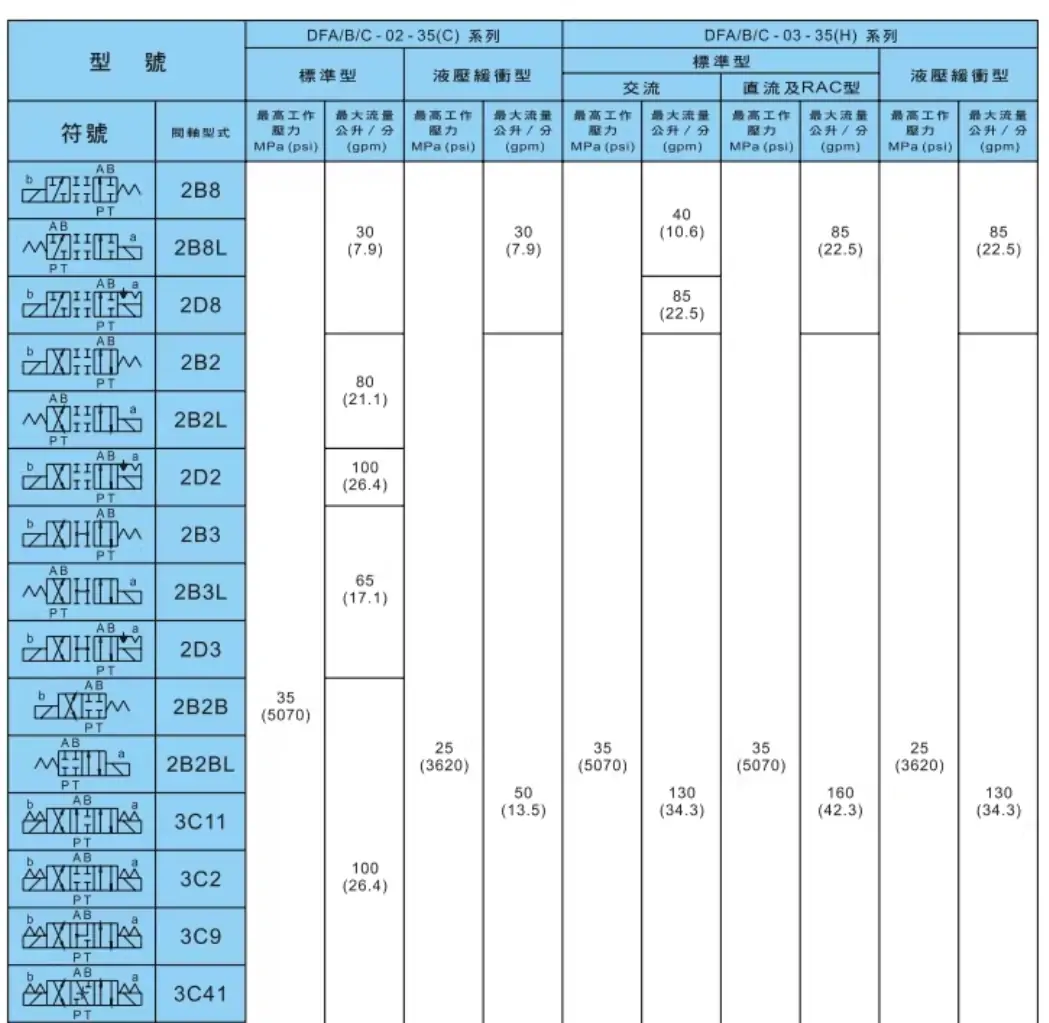

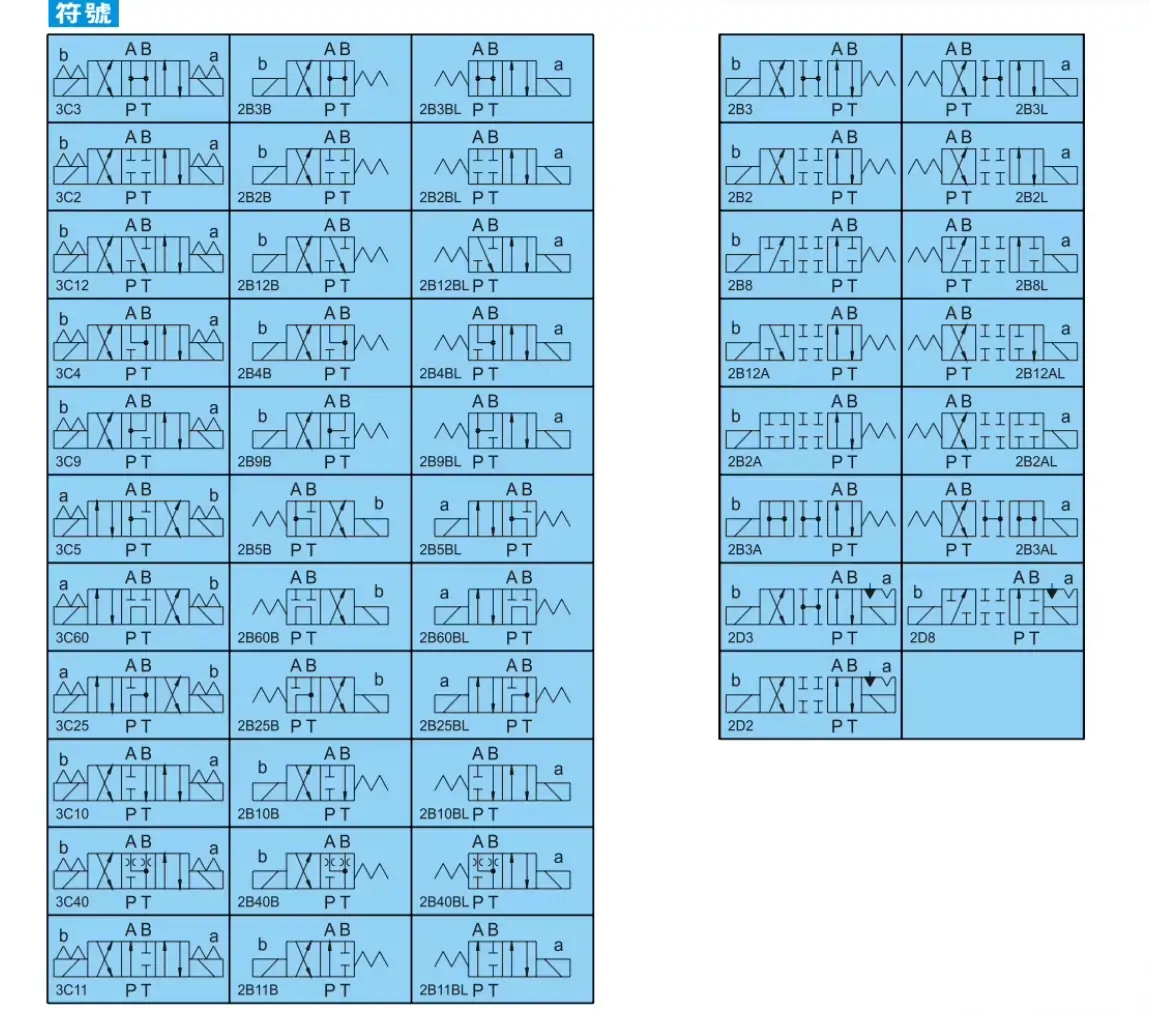

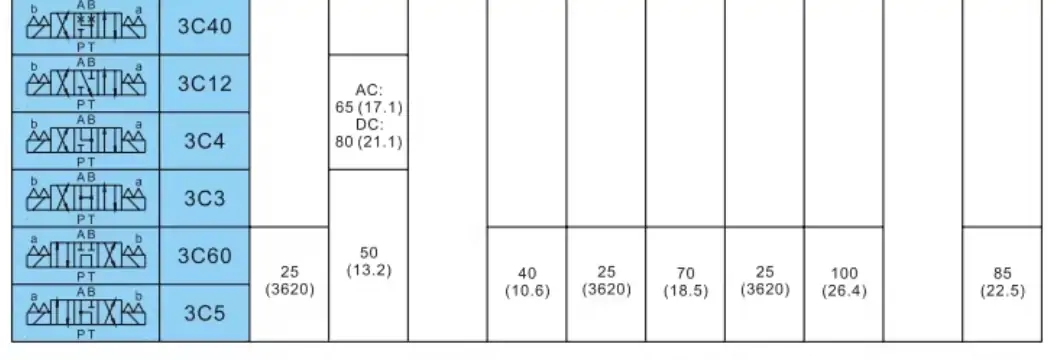

一、电磁换向阀（DFA / DFB 两大系列，最常用）
1）DFA‑02 系列（2 分，1/4″）
- DFA‑02‑2B2‑D24‑35C
- DFA‑02‑2B3‑A220‑35C
- DFA‑02‑2B3L‑A220‑35C（带指示灯）
- DFA‑02‑2D2‑D24‑35C
- DFA‑02‑3C2‑A220‑35C
- DFA‑02‑3C3‑A220‑35C
- DFA‑02‑3C4‑A220‑35C
- DFA‑02‑3C9‑A220‑35C
- DFA‑02‑3C12‑A220‑35C
- DFA‑02‑3C40‑A220‑35C
- DFA‑02‑3C60‑A220‑35C
2）DFA‑03 系列（3 分，3/8″）
- DFA‑03‑2B2‑A220‑35C
- DFA‑03‑2B3‑A220‑35C
- DFA‑03‑2B3L‑A220‑35C
- DFA‑03‑2D2‑A220‑35C
- DFA‑03‑3C2‑A220‑35C
- DFA‑03‑3C3‑A220‑35C
- DFA‑03‑3C4‑A220‑35C
- DFA‑03‑3C5‑A220‑35C
- DFA‑03‑3C9‑A220‑35C
- DFA‑03‑3C11‑A220‑35C
- DFA‑03‑3C12‑A220‑35C
- DFA‑03‑3C40‑A220‑35C
- DFA‑03‑3C60‑A220‑35C
3）DFB‑02 系列（底板安装）
- DFB‑02‑2B2‑D24‑35C
- DFB‑02‑2B3‑A220‑35C
- DFB‑02‑3C2‑A220‑35C
- DFB‑02‑3C4‑A220‑35C

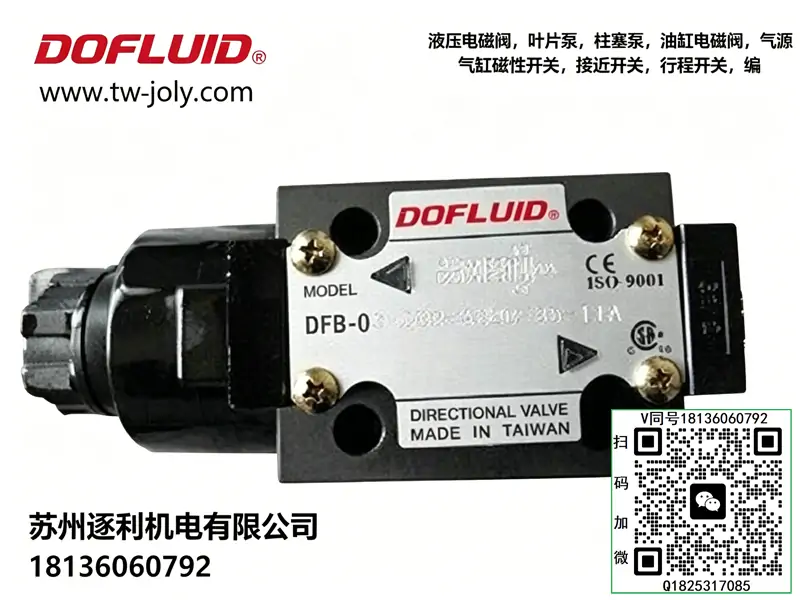

4）DFB‑03 系列（底板安装，大流量）
- DFB‑03‑2B2‑D24‑35C
- DFB‑03‑2B3‑A220‑35C
- DFB‑03‑2D2‑D24‑35C
- DFB‑03‑3C2‑A220‑35C
- DFB‑03‑3C3‑A220‑35C
- DFB‑03‑3C4‑A220‑35C
- DFB‑03‑3C60‑A220‑35C
5）电压代码（通用）
- D24 = DC24V
- A110 = AC110V
- A220 = AC220V
- A240 = AC240V
6）线圈 / 规格后缀
- 35 = 35L/min 标准流量
- 35C = 带盖板型
- L = 带 LED 指示灯
---
二、比例阀系列（DPGEE / PPGEE）
- DPGEE‑10‑2B2B‑75‑D24‑A1‑N‑DF31
- DPGEE‑10‑3C40‑75‑D24‑A1‑16F
- PPGEE‑6‑180‑D24‑A1（比例压力阀）
- D1FVE02CC0NM0314（比例方向阀）
---
三、叠加阀系列（常见型号）
- MCP‑02（叠加式单向阀）
- MBR‑02（叠加式减压阀）
- MBW‑02（叠加式溢流阀）
- MFX‑02（叠加式节流阀）
---

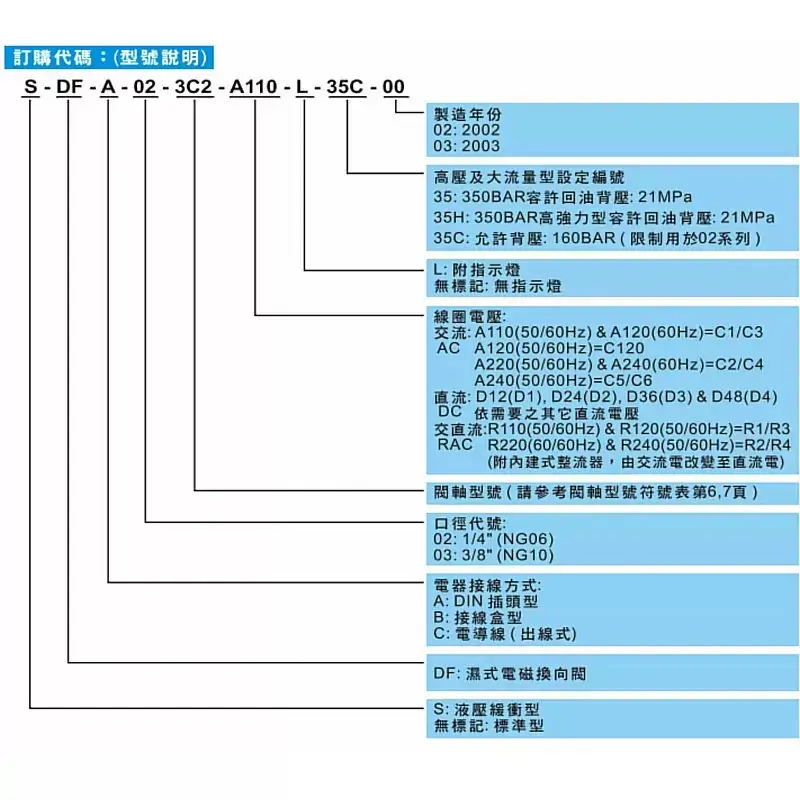

四、型号命名规则（DOFLUID）
以 DFA‑03‑3C4‑A220‑35C 为例：
- DFA = 系列（A = 管式，B = 底板）
- 03 = 规格（02=1/4″，03=3/8″）
- 3C4 = 机能（3C4=O 型中位）
- A220 = 电压（AC220V）
- 35 = 流量（35L/min）
- C = 盖板型
一、型号释义
- EBG：先导式电液比例溢流阀，属于电控比例压力调节阀，可根据电信号无级调节系统压力
- 03：阀体规格，NG10通径（10mm），标准03规格板式安装，适配中大型液压系统主流阀组
- B：压力等级代号，低压调压区间，有效调节压力范围 0.5～7MPa
二、核心参数
- 产品类型：先导式电液比例溢流阀（压力无级比例调节）
- 安装方式：标准板式安装，符合通用03规格阀板安装尺寸，互换性强
- 公称通径：10mm（NG10）
- 调压范围：0.5～7MPa（B型低压区间，精准低压稳压调节）
- 最高工作压力：21MPa
- 额定流量：100L/min
- 控制方式：配套比例放大器，0–10V电压信号或4–20mA电流信号无级调压
- 滞回误差：≤3%，压力控制线性度高、重复性好
- 响应速度：快速动态响应，压力升降平稳无冲击
- 结构形式：先导式控制，自带机械手动上限调压螺钉，双重压力保护
- 阀体材质：高强度铸铁，结构稳定、抗压抗形变
- 密封材质：耐油耐磨NBR橡胶密封件，适配长期工业连续工况
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 运行特性：低压精准稳压、无级连续调压、压力波动小、低噪音、适配精密压力控制场景
三、工作原理
EBG-03-B为先导式比例压力控制阀，由比例电磁铁、先导阀芯、主阀芯、调压弹簧组件组成。通过外接比例放大器输入模拟电信号，电磁铁根据电流大小产生对应电磁推力，控制先导阀开度，进而调节主阀上腔先导压力，精准改变主阀芯开启开度，实现系统压力随电信号**无级线性调节**。设备可通过PLC模拟量信号自动切换系统工作压力，满足设备低压待机、中压工进、压力自适应调节需求。阀体自带手动机械调压机构，可预设系统最高压力上限，起到过载保护作用，双重防护系统压力超压，保障液压回路运行稳定安全。
四、产品特点
- 低压精准调压：专属0.5–7MPa低压区间，调压分辨率高，杜绝低压压力抖动、稳压不稳问题，适配精密低压工况
- 无级比例调节：模拟量信号控制，压力连续可调，无档位突变，压力曲线平滑，适配自动化压力自适应工艺
- 双重压力保护：电控比例调压+机械手动限位调压，既可自动控压，又可锁定最高安全压力，防护性极强
- 低滞回高稳定：控制精度高、重复性好，长期运行压力漂移小，系统稳压效果优异
- 先导式大流量：主阀通流能力强，流量变化时压力保持稳定，不易出现压力跌落、波动
- 通用适配性强：标准03板式安装，可直接替换同规格油研、国产系列比例溢流阀，改造成本低、互换便捷
五、典型应用
自动化设备低压精密稳压回路、工装夹具液压压力自适应控制、轻工机械低压液压系统、包装机械压力可调液压回路、需要多段压力自动切换的液压设备、实验室精密压力调试系统、中小型液压站恒压稳压控制场景。
六、使用注意事项
- 必须配套专用比例放大器使用，禁止直接接控制信号，否则会导致调压失效、线圈烧毁。
- 严格控制系统压力，禁止长期超21MPa极限压力运行，避免阀体变形、密封损坏、调压精度失效。
- 安装阀板平面需平整，螺栓对角均匀锁紧，防止阀体翘曲、阀芯卡滞、结合面漏油。
- 液压油必须保持洁净，定期更换滤芯与液压油，杂质极易卡滞先导阀芯，造成调压不准、压力漂移、稳压失效。
- 调试遵循先机械预设上限、后电控微调的顺序，防止初始压力过高冲击设备管路。
- 信号线与动力线分开布线，做好屏蔽抗干扰，避免信号波动造成压力忽高忽低。
- 禁止超温工况运行，油温过高会导致油液粘度下降、调压线性度变差，影响控制精度。
七、常见故障及排查
- 压力无法上调、压力偏低：先导阀芯堵塞、比例信号异常、放大器故障、手动调压限位过低；清洗先导阀道，检测信号与放大器参数，重新上调机械限位。
- 压力不稳、频繁波动：油液污染、油路进气、信号干扰、阀芯磨损卡滞；更换洁净液压油、系统排气、规范屏蔽布线、检修阀芯配合间隙。
- 压力无法归零、卸压不彻底：主阀芯卡滞、弹簧疲劳、先导油路堵塞；拆解清洗主阀与先导阀，更换老化弹簧。
- 调压无反应、完全不受控：比例线圈损坏、线路断路、放大器故障；检测线圈阻值、排查线路、检修或更换比例放大器。
- 阀面渗油漏油：密封垫老化、安装受力不均、阀体变形；更换全新密封件，对角均匀紧固螺栓。
- 压力重复性差、精度漂移：油液脏污、阀芯磨损、零点偏移；清洗阀体，校准比例放大器零点与增益参数。
