东峰 DOFLUID电磁阀DFA/DFB-02-3C4-DC24V-35C/H A220V A110V
DOFLUID（台湾东峰）液压阀 全型号汇总文档
品牌：DOFLUID（东峰，台湾液压元件品牌）
产品类型：电磁换向阀、比例阀、叠加阀、液压系统阀件
主营：木工机械、油压冲床、注塑机、硫化机等液压设备
---
一、电磁换向阀（DFA / DFB 两大系列，最常用）
1）DFA‑02 系列（2 分，1/4″）
- DFA‑02‑2B2‑D24‑35C
- DFA‑02‑2B3‑A220‑35C
- DFA‑02‑2B3L‑A220‑35C（带指示灯）
- DFA‑02‑2D2‑D24‑35C
- DFA‑02‑3C2‑A220‑35C
- DFA‑02‑3C3‑A220‑35C
- DFA‑02‑3C4‑A220‑35C
- DFA‑02‑3C9‑A220‑35C
- DFA‑02‑3C12‑A220‑35C
- DFA‑02‑3C40‑A220‑35C
- DFA‑02‑3C60‑A220‑35C
2）DFA‑03 系列（3 分，3/8″）
- DFA‑03‑2B2‑A220‑35C
- DFA‑03‑2B3‑A220‑35C
- DFA‑03‑2B3L‑A220‑35C
- DFA‑03‑2D2‑A220‑35C
- DFA‑03‑3C2‑A220‑35C
- DFA‑03‑3C3‑A220‑35C
- DFA‑03‑3C4‑A220‑35C
- DFA‑03‑3C5‑A220‑35C
- DFA‑03‑3C9‑A220‑35C
- DFA‑03‑3C11‑A220‑35C
- DFA‑03‑3C12‑A220‑35C
- DFA‑03‑3C40‑A220‑35C
- DFA‑03‑3C60‑A220‑35C
3）DFB‑02 系列（底板安装）
- DFB‑02‑2B2‑D24‑35C
- DFB‑02‑2B3‑A220‑35C
- DFB‑02‑3C2‑A220‑35C
- DFB‑02‑3C4‑A220‑35C
4）DFB‑03 系列（底板安装，大流量）
- DFB‑03‑2B2‑D24‑35C
- DFB‑03‑2B3‑A220‑35C
- DFB‑03‑2D2‑D24‑35C
- DFB‑03‑3C2‑A220‑35C
- DFB‑03‑3C3‑A220‑35C
- DFB‑03‑3C4‑A220‑35C
- DFB‑03‑3C60‑A220‑35C
5）电压代码（通用）
- D24 = DC24V
- A110 = AC110V
- A220 = AC220V
- A240 = AC240V
6）线圈 / 规格后缀
- 35 = 35L/min 标准流量
- 35C = 带盖板型
- L = 带 LED 指示灯
---
二、比例阀系列（DPGEE / PPGEE）
- DPGEE‑10‑2B2B‑75‑D24‑A1‑N‑DF31
- DPGEE‑10‑3C40‑75‑D24‑A1‑16F
- PPGEE‑6‑180‑D24‑A1（比例压力阀）
- D1FVE02CC0NM0314（比例方向阀）
---
三、叠加阀系列（常见型号）
- MCP‑02（叠加式单向阀）
- MBR‑02（叠加式减压阀）
- MBW‑02（叠加式溢流阀）
- MFX‑02（叠加式节流阀）
---

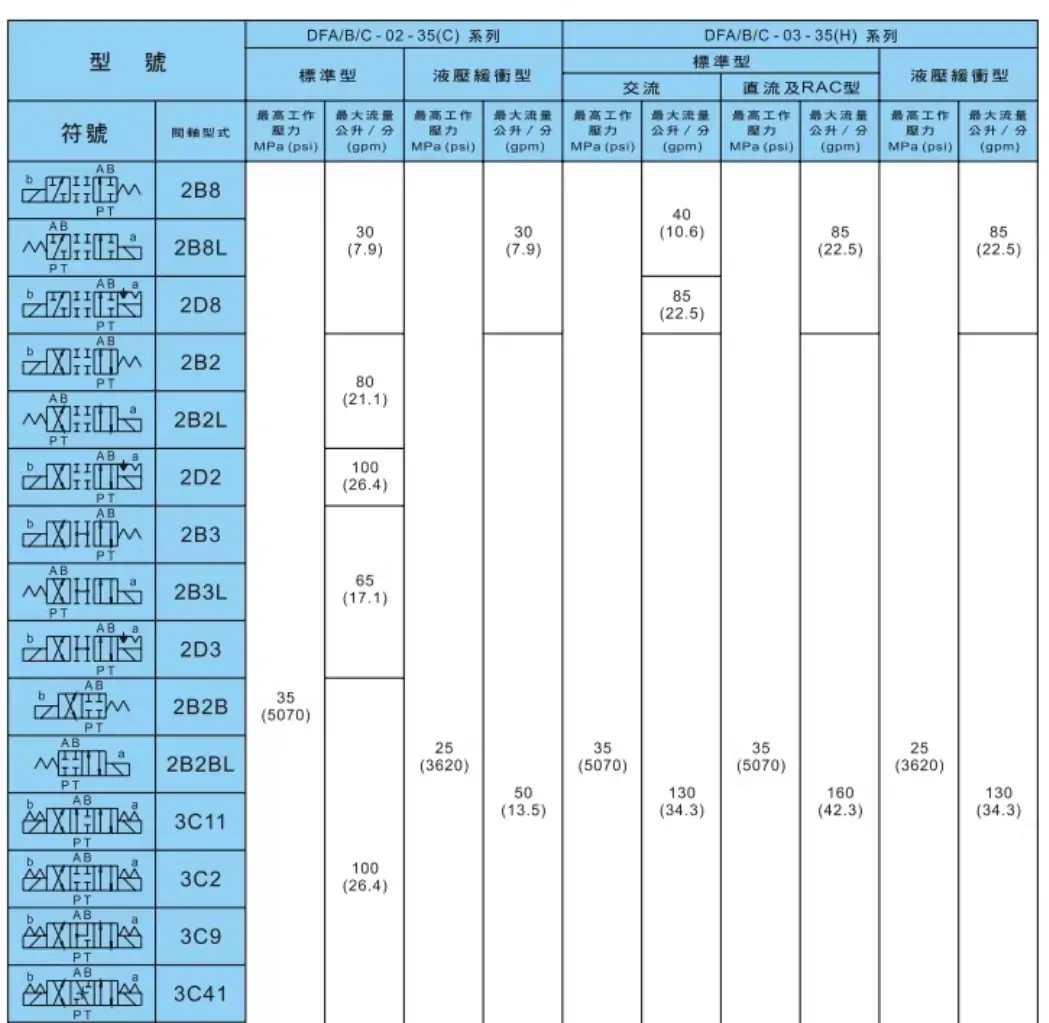

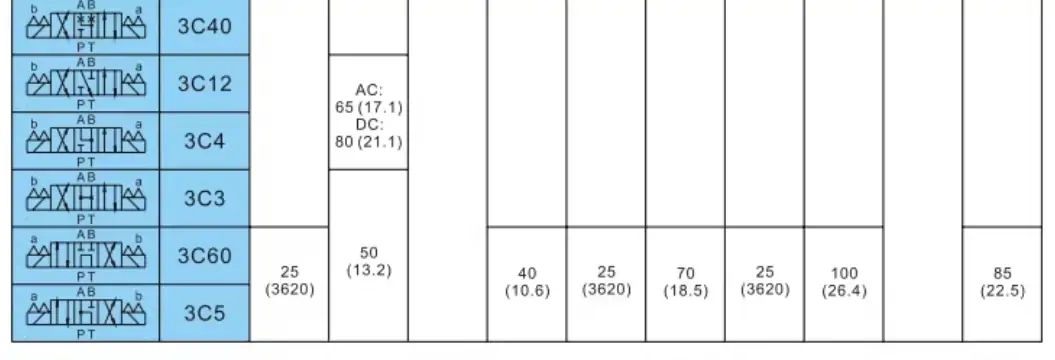

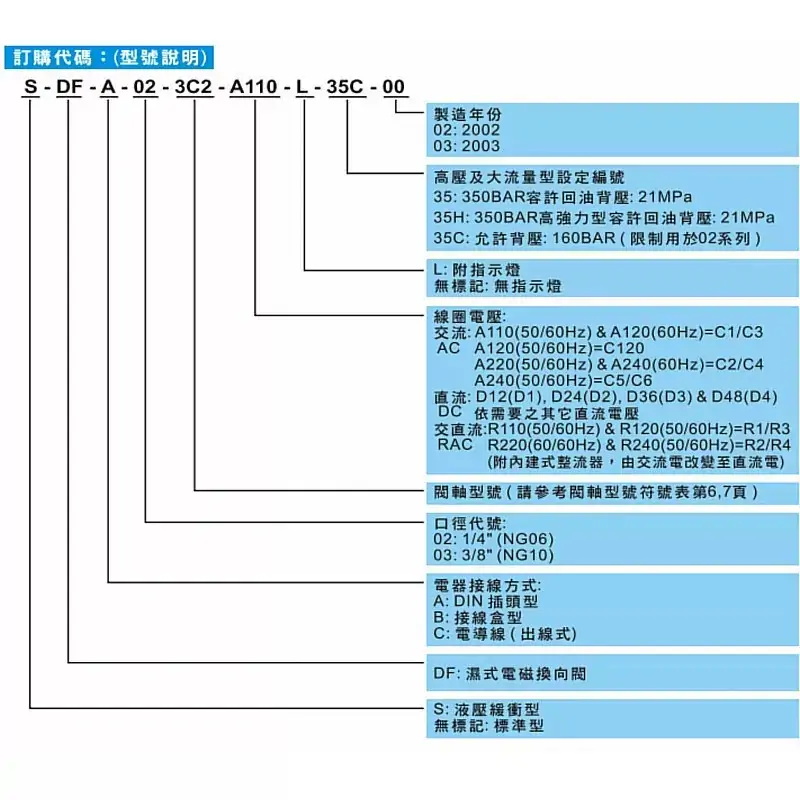

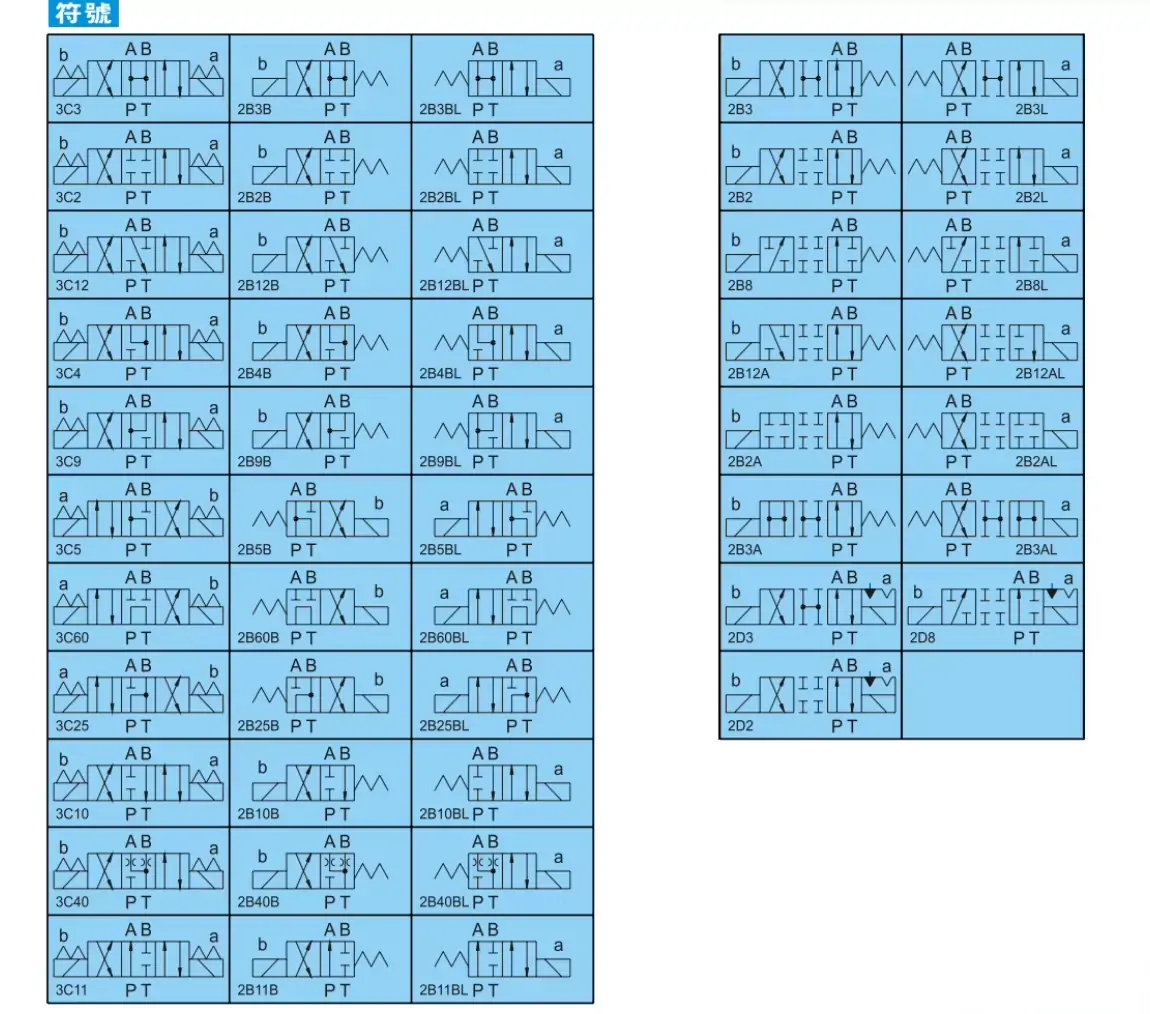

四、型号命名规则（DOFLUID）
以 DFA‑03‑3C4‑A220‑35C 为例：
- DFA = 系列（A = 管式，B = 底板）
- 03 = 规格（02=1/4″，03=3/8″）
- 3C4 = 机能（3C4=O 型中位）
- A220 = 电压（AC220V）
- 35 = 流量（35L/min）
- C = 盖板型
一、型号释义
- DFA：台湾东峰DOFLUID系列湿式电磁换向阀，A代表DIN插头式接线结构
- 02：阀体规格，NG6通径（6mm）、1/4寸标准板式安装，中小型液压系统通用规格
- 3C4：三位四通、中位机能C4型，中位P口封闭、A/B/T口互通，系统中位卸荷、油缸浮动
- DC24V：标准工业直流24V控制线圈电压，适配工控PLC控制系统
- 35C：高压强化规格，最高工作压力35MPa，高背压耐受设计，适配高压重载工况

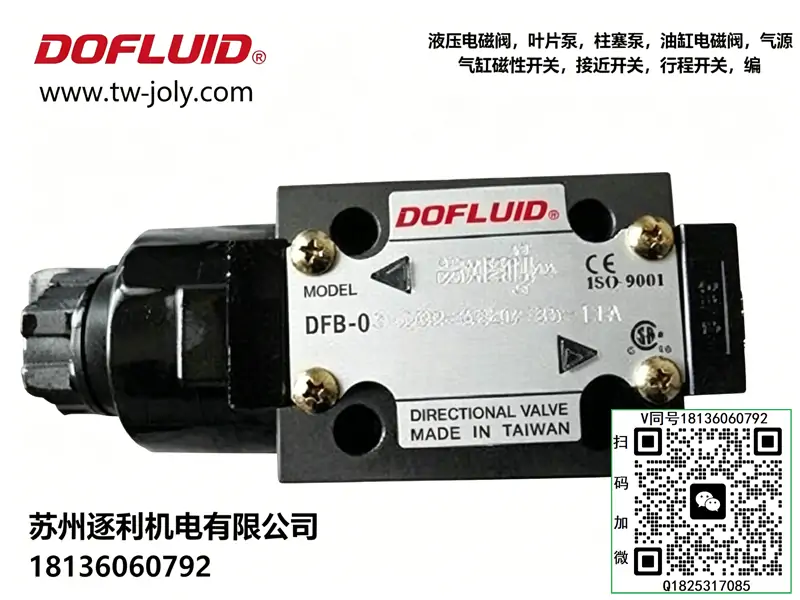

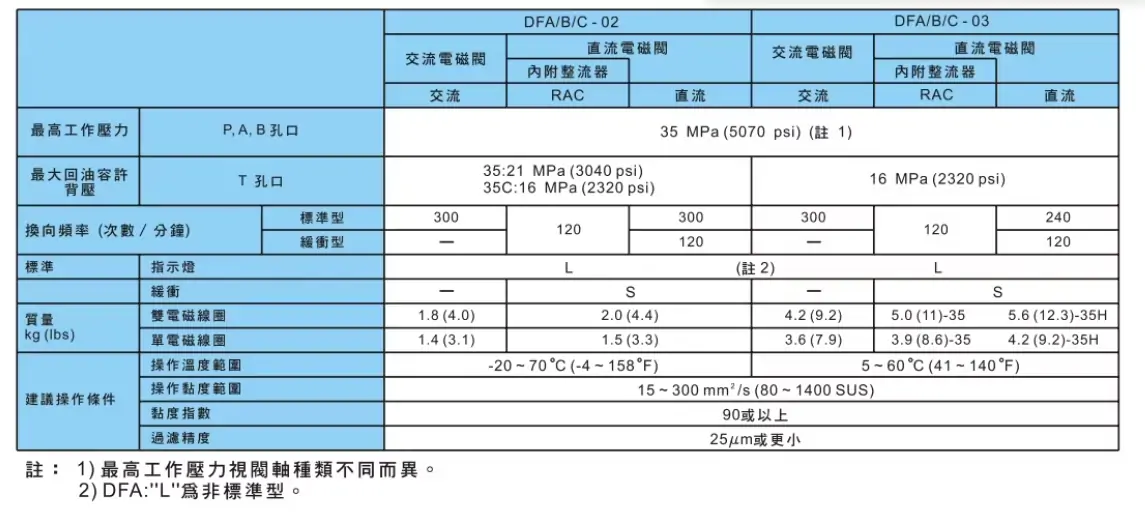

二、核心参数
- 产品类型：三位四通湿式电磁换向阀（油浸式低噪音结构）
- 安装方式：标准板式安装，符合ISO4401国际安装标准，通用互换性强
- 公称通径：6mm（NG6）
- 最高工作压力：35MPa（350bar），高压重载专用
- 允许回油背压：16MPa，高背压耐受，适配复杂油路回路
- 额定通流流量：100L/min，通流顺畅、压力损失小
- 控制电压：DC24V 直流线圈，低压安全、抗干扰强
- 电磁铁结构：湿式油浸式铁芯，高频工作低发热、低噪音、寿命长
- 阀体材质：高强度铸铁，抗压抗形变，结构稳定耐用
- 密封材质：耐油耐磨NBR橡胶密封件，适配长期工业工况
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+60℃
- 中位机能：3C4 中位P封闭、A/B/T互通，实现油缸浮动、系统卸荷稳压
三、工作原理
本阀为三位四通双电控换向结构，具备左位、中位、右位三个工作工位。左右两侧电磁铁分别控制油路换向，中位为弹簧对中复位状态。左侧电磁铁得电，阀芯右移，油路切换为P→B、A→T，油缸反向动作；右侧电磁铁得电，阀芯左移，油路切换为P→A、B→T，油缸正向动作；两侧线圈均断电时，两端弹簧自动对中复位，阀芯处于中位。中位3C4机能状态下，压力口P封闭保压，A、B工作口与回油口T互通，油缸处于自由浮动状态，可有效释放油缸残余压力，避免憋压、卡死，同时降低系统待机能耗。湿式油浸式铁芯全程油液包裹，换向平稳无冲击，高频动作稳定可靠。
四、产品特点
- 高压重载性能：35MPa超高耐压，适配注塑、压铸、机床等高压液压设备，重载运行不渗漏、不变形
- 湿式静音结构：油浸式电磁铁设计，散热性能优异，支持高频启停，运行噪音低、线圈不易烧毁
- 3C4中位优势：中位油缸浮动卸荷，消除油缸憋压卡顿，保护油路与油缸，提升设备运行平顺性
- 高背压适配性：耐受16MPa回油背压，无需额外加装背压阀，简化油路结构
- 直流低压稳定：DC24V线圈适配工业主流工控系统，电压波动适应性强，抗电磁干扰性能好
- 通用互换性强：标准02规格安装孔位，与油研、华德等主流品牌同型号阀体通用，替换便捷
五、典型应用
注塑机、压铸机高压液压控制系统、机床进给与夹紧液压回路、自动化设备油缸浮动卸荷控制、轻工机械液压换向系统、需要中位卸荷、油缸自由浮动的高精度液压设备、高频启停、高压重载液压工况。
六、使用注意事项
- 严格匹配DC24V额定电压，禁止超压、欠压、交直流混用供电，防止线圈过热烧毁、动作失灵。
- 安装时阀体板面平整，固定螺栓对角均匀锁紧，避免阀体变形、阀芯卡滞、端面渗油漏油。
- 保持液压油洁净，定期更换液压油与滤芯，油液杂质易造成阀芯卡阻、换向卡顿、中位失效。
- 严禁长期超35MPa极限压力运行，防止阀体疲劳、密封老化破损、油路泄漏。
- 双电控线圈禁止同时得电，程序控制需做好互锁保护，避免阀体卡死、设备故障。
- 控制换向频率，避免超高频瞬时切换，减少阀芯与弹簧磨损，延长阀体使用寿命。
- 回油管路保持通畅，合理控制回油背压，超出耐受范围会导致换向延迟、中位复位异常。
七、常见故障及排查
- 单侧无动作、换向失灵：对应线圈损坏、线路虚接断路、单侧阀芯卡滞；检测线路与线圈阻值，拆解清洗阀芯流道。
- 中位无法卸荷、油缸憋压：阀芯杂质卡阻、弹簧疲劳失效；清洗阀体阀芯，更换复位弹簧。
- 换向卡顿、压力波动大：油液污染、阀芯磨损、油路进气；更换洁净液压油，排气并检修阀芯配合间隙。
- 阀体结合面漏油：密封垫老化、安装受力不均；更换全新密封件，对角均匀锁紧固定螺栓。
- 线圈发热严重、异响抖动：供电电压不稳、线圈匝间短路、频繁误动作；核对供电参数，检修或更换线圈。
- 中位偏移、复位不准：两端弹簧弹力不一致、阀芯磨损；更换对称弹簧，检修阀芯精度。
