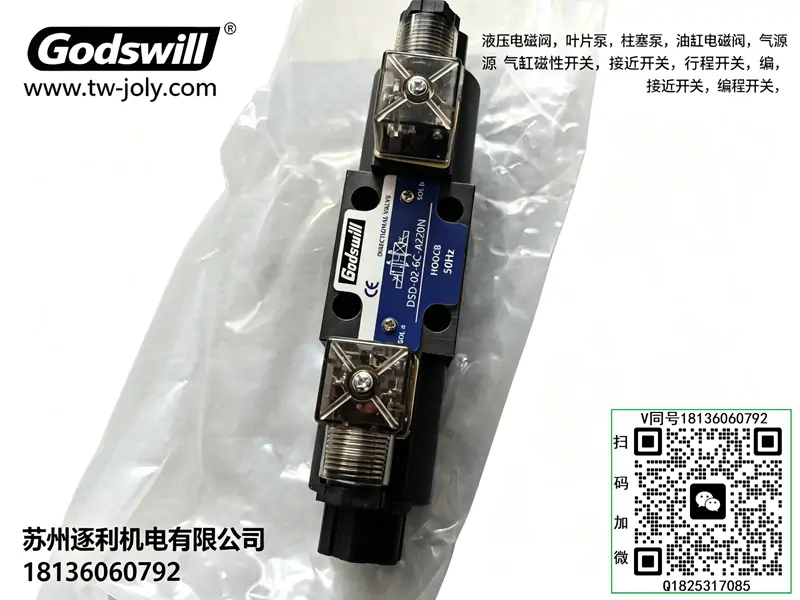

Godswill电磁阀换向阀 液压阀DSD-02/03-2C/6C/8C-A220N
---
GODSWILL液压阀 全型号汇总文档
品牌：GODSWILL
主营：电磁换向阀、叠加阀、压力阀
常见应用：木工机械、油压冲床、鞋机、小型液压站
---
一、电磁换向阀（DSD 系列，主力）
1）DSD‑02 系列（2 分，1/4″）
两位四通（2C / 8C 等）
- DSD‑02‑2C‑A110N
- DSD‑02‑2C‑A220N
- DSD‑02‑2C‑D12N
- DSD‑02‑2C‑D24N
- DSD‑02‑8C‑A110N
- DSD‑02‑8C‑A220N
- DSD‑02‑8C‑D12N
- DSD‑02‑8C‑D24N
三位四通（3C / 4C / 6C 等）
- DSD‑02‑3C‑A110N
- DSD‑02‑3C‑A220N
- DSD‑02‑3C‑D24N
- DSD‑02‑4C‑A110N
- DSD‑02‑4C‑A220N
- DSD‑02‑4C‑D24N
- DSD‑02‑6C‑A110N
- DSD‑02‑6C‑A220N
- DSD‑02‑6C‑D24N
2）DSD‑03 系列（3 分，3/8″）
- DSD‑03‑2C‑A110N
- DSD‑03‑2C‑A220N
- DSD‑03‑2C‑D24N
- DSD‑03‑3C‑A220N
- DSD‑03‑4C‑A220N
- DSD‑03‑6C‑A220N
- DSD‑03‑8C‑A220N
3）电压 / 尾码说明
- A110 = AC110V
- A220 = AC220V
- D12 = DC12V
- D24 = DC24V
- N = 标准型（耐压 / 背压优化）
---
二、叠加阀（MRV/MBR/MCV 系列）
1）叠加式溢流阀 MRV
- MRV‑02P‑1
- MRV‑02P‑2
- MRV‑02P‑3
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02P‑1 / 2 / 3
- MBR‑02A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P
- MCV‑02‑A
- MCV‑02‑B
- MCV‑02‑T
---
三、压力阀（直动式溢流阀 RV 系列）
- RV‑02G‑1
- RV‑02G‑2
- RV‑03G‑2
---
四、型号命名规则（DSD‑02‑4C‑A220N）
- DSD：电磁换向阀系列
- 02：规格（02=1/4″，03=3/8″）
- 4C：阀芯机能（4C=O 型中位，3C=Y 型，6C=M 型）
- A220：电压（AC220V）
- N：标准型
湿式电磁换向阀（两位六通）

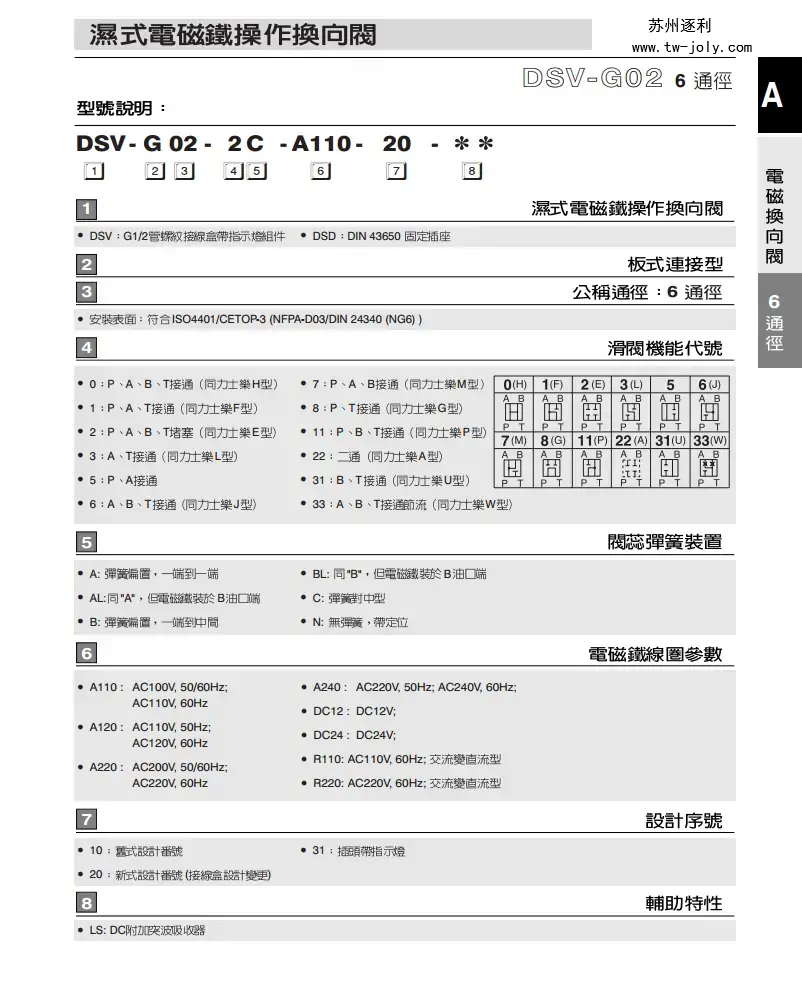

一、型号释义（DSD-G02-6C）
- DSD：系列代号，湿式电磁换向阀（先导式）
- G02：阀体规格，02 规格（1/4″），安装面符合 CETOP/ISO 标准
- 6C：两位六通阀芯，弹簧复位，中位封闭
- 后缀常见：DC24 / A220（电压）、82/90（插头形式）
二、核心参数
- 结构形式：湿式电磁铁、弹簧复位、两位六通
- 额定压力：21 MPa（210 bar）
- 最大流量：约 40 L/min
- 工作电压：DC24V、AC110V、AC220V（可选）
- 连接方式：板式安装（G02 安装面）
- 介质：抗磨液压油（ISO VG46/VG68）
- 油温：-10℃～+70℃
- 过滤精度：≥25μm
- 耐久性：≥1000 万次
三、工作原理
湿式电磁换向阀：电磁铁浸在油液中动作，缓冲好、噪音低、寿命长。
- 断电：弹簧复位，P、A、B、T 全封闭（中位封闭）
- 通电：电磁铁推阀芯换向，P→A、B→T 导通，执行元件动作
四、产品特点
- ✅ 湿式设计：动作平稳、静音、高频切换不发热
- ✅ 五槽阀体：耐高压、背压能力强
- ✅ 低内泄：阀芯精密配合，保压性好
- ✅ 标准安装：符合 CETOP/ISO，互换性强
五、典型应用
- 注塑机、压铸机、机床、自动化设备
- 需两位六通、中位封闭、高频换向的液压回路
六、型号举例（完整）
- DSD-G02-6C-DC24-82：DC24V、82 型插头
- DSD-G02-6C-A220-90：AC220V、90 型插头
