BESKO单向节流阀MR-02P-2-50 液压阀MT-02W-50 减压阀 电磁阀
---
一、液压泵（PUMP）
1）变量叶片泵
- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63
2）定量叶片泵（单联）
- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23
- BV2R2Q：BV2R2Q-26/33/41/47/53/59
- BV2R3Q：BV2R3Q-52/66/76/94
- BT6C、BT7B、BTXB
3）定量叶片泵（双联）
- BT6DC、BT6CC、BT6EDC
- BT7QDC、BT7QEC、BT7EE、BT7QCC
4）定量叶片泵（三联）
- BT6DCC、BT6EDC
5）齿轮泵
- GP100、GP20、AP100
---
二、液压阀（VALVES）

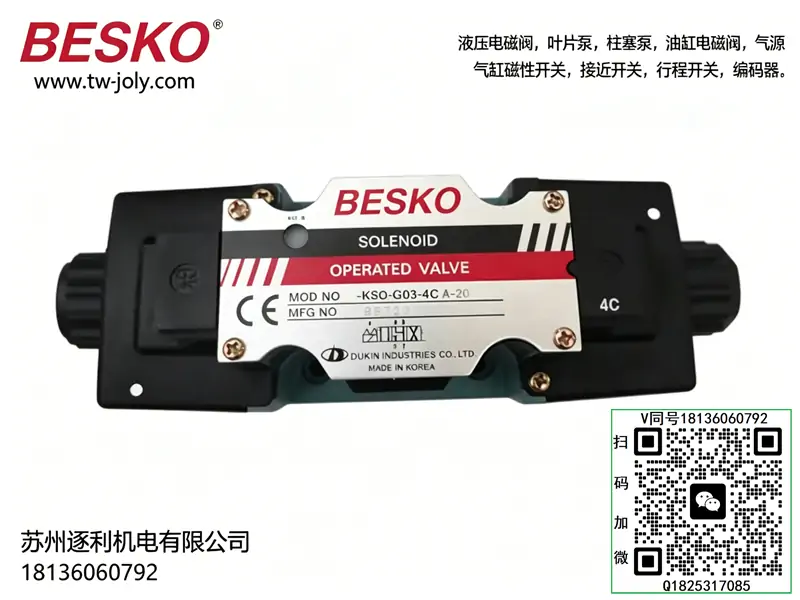

1）电磁换向阀（KSO 系列，最常用）
- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220
- KSO‑G02：
- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP
- 3 位：3C2、3C4、3C6、4CD、4CP、66CD
- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10
- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10
- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10
2）叠加阀（MP/MT/MR/MG 系列）
- 叠加式单向阀（MP）：
- MP‑02W/02A/02B‑20‑50
- MP‑03W/03A/03B‑20‑40
- MP‑06W‑20‑30
- 叠加式液控单向阀（MPD）：
- MPD‑04W/04A/04B
- MPD‑06W‑20‑20
- 叠加式节流 / 单向节流（MT）：
- MT‑02P/02T、MT‑02W/02A/02B
- MT‑03P、MT‑03W‑40
- 叠加式溢流阀（MR）：
- MR‑02P‑50、MR‑03P‑50
- 叠加式减压阀（MG）：
- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B
3）压力控制阀（溢流 / 减压 / 顺序）
- 直动溢流阀（JR/SR/DSR）：
- JR‑G02、SR‑02、DSR‑G02（缓冲型）
- 先导溢流阀（DBW 型）：
- DBS‑G03‑3‑BP‑10（电磁溢流）
- 减压阀：PRV‑03/06/10、MG‑03/06
- 平衡阀：SGR‑G03‑1‑10
4）单向阀 / 梭阀 / 分流集流阀
- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06
- 管式单向阀（LPC）：LPC‑04/06/08
- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08
- 单向节流阀（JF）：JF‑G030‑15
5）手动 / 机动 / 凸轮阀
- 手动换向阀（DM/SLV）：
- DM‑T06‑2C‑10、SLV‑02B‑20
- 凸轮操纵阀（LMD）：
- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50
6）其他阀
- 电磁双单向阀（DCSV‑G02）
- 法兰式压力阀（BR5V/BR5U）
- 插装溢流阀（DCRV 350K、DC1V‑10）
---
三、液压缸（CYLINDER）
- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）
- 薄型缸：CQ2 系列
- 非标可定制（行程、法兰、耳轴等）
---
四、液压附件
- 压力表座（BG‑02AB）
- 歧管块（BT‑※03、BS‑03/BE‑03）
- 吸油法兰（SFB）
- 油位计（C 型）
- 滤芯（LPFE 0625 PS‑70、SMR‑125）
---

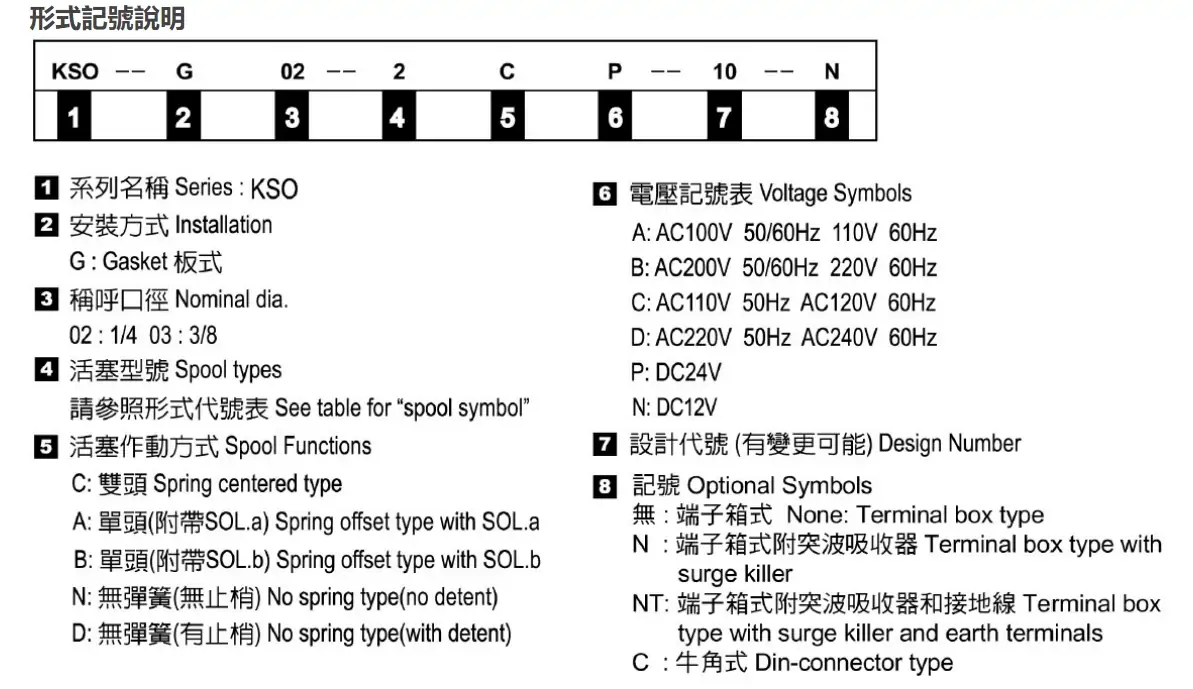

五、型号命名规则（快速识别）
- KSO‑G02‑2BB‑10
- KSO：电磁换向阀
- G02：安装规格（02=6 通径，03=10 通径）
- 2BB：2 位、B 型机能、弹簧复位
- 10：设计序号
- MP‑03W‑20‑40
- MP：叠加单向阀
- 03：规格
- W：双向
- 20：开启压力
- 40：最大流量
型号释义
- MR：叠加式溢流阀系列，模块化压力调压阀，用于系统限压、稳压、过载保护，适配各类02规格叠加阀组集成配套
- 02：阀体规格，6mm公称通径（02标准系列），适配DSG-01全系电磁阀叠加组合，通用标准安装面
- P：P口通路调压，控制主油路P孔压力，对系统总压力进行限定稳压，属于主油路压力保护型
- 2：压力调节区间代码，中压档位，标准调压范围3.0～16.0MPa，工业最通用中压区间
- 50：产品结构版本，优化阀体内泄与调压线性，稳压精度高、压力漂移小、适配长期连续工况
核心参数
- 公称通径：6mm（02系列标准叠加通径）
- 结构形式：直动式叠加溢流结构、弹簧调压、无级压力调节
- 最高工作压力：25MPa
- 额定流量：35L/min，最大通流40L/min
- 标准调压范围：3.0～16.0MPa（2档中压通用区间）
- 调节方式：顶部螺杆手动无级调压，带锁紧定位结构
- 溢流回油方式：内置通T回油，无需外接管路
- 安装方式：标准02叠加式安装，可直接叠加在电磁阀上方/下方组合装配
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～70℃
- 运行特性：调压线性稳定、压力脉动小、低噪溢流、保压性能优异
工作原理
本阀为直动弹簧式叠加溢流结构，专为系统主油路限压稳压设计。通过顶部调压螺杆预设系统最高压力，设备正常工作压力低于设定值时，阀芯处于封闭状态，油路全通供油、无溢流损耗；当系统负载压力超过预设压力值时，油压克服弹簧预紧力顶开阀芯，多余流量自动溢流回油箱，强制限制系统最高压力，实现过载保护、稳压恒压效果。全程自适应稳压，可有效杜绝系统超压、管路爆管、油缸过载、设备憋压发热等问题，是液压系统核心压力保护元件。
产品特点
- 中压广谱稳压：3.0～16.0MPa超宽调压区间，覆盖绝大多数中小型液压设备压力需求，通用性极强
- 精准限压保护：调压线性细腻，压力波动小、稳压不漂移，可稳定锁定系统工作压力，保护泵体、阀组与管路安全
- 叠加集成紧凑：无需外接溢流管路，直接叠加装配，减少泄漏点、节省安装空间、阀组整洁规范
- 低噪节能低发热：溢流过渡平缓，无高压冲击啸叫，空载待机溢流损耗小，有效控制系统温升
- 结构稳定耐用：精密阀芯弹簧配合，抗压力冲击、抗疲劳，适合24小时连续生产工况
- 调试维护便捷：顶部外置调压结构，压力微调方便，锁紧定位后参数不易跑偏，日常免维护
典型应用
中小型液压站主系统稳压、自动化设备油路过载保护、机床进给夹紧压力限定、木工/轻工机械液压系统、小型液压机压力调压回路、所有6通径叠加阀组需要恒压稳压、过载安全防护的液压工况。
使用注意事项
- 开机前务必将调压螺杆逆时针松开，空载启动设备后再缓慢逐级升压调试，严禁直接高压起步导致瞬间超压冲击
- 调压遵循顺时针升压、逆时针降压原则，压力调试达标后必须锁紧顶部定位螺母，防止设备震动引发压力漂移
- 系统油液需保持洁净，避免杂质卡滞阀芯，造成稳压失效、持续溢流、压力不稳等故障
- 禁止长期在极限高压、满流量持续溢流状态运行，避免弹簧疲劳、阀芯磨损加速老化
- 叠加安装时阀面平整贴合，螺栓对角均匀锁紧，防止阀体变形、贴合面渗油、调压精度偏差
- 严禁超量程调压，避免超出3～16MPa调节区间导致调压失灵、过载保护失效
常见故障及排查
- 压力调不上、最高压力偏低：弹簧疲劳失效、阀芯杂质卡滞、阀座磨损内泄；清洗阀芯流道，更换失效弹簧与磨损配件
- 压力居高不下、卸压不掉压：阀芯卡死闭合、铁屑杂质卡阀、调压螺杆卡死；拆解彻底清洗阀体，清理杂质复位调压结构
- 系统油温快速升高：阀芯常开持续溢流、稳压失效；修复卡滞阀芯，重新校准系统压力参数
- 压力波动不稳、忽高忽低：油液脏污、阻尼孔堵塞、阀芯运动不顺畅；更换洁净液压油，清洗精密阻尼孔与阀芯
- 阀面渗油漏油：密封垫老化、安装受力不均、阀体贴合不平整；更换全新密封垫，对角均匀紧固螺栓
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/1097.html
