BESKO液压阀 LMD-T02-2B-50电磁阀驱动阀LMD-T03-2B-50电磁阀
---
一、液压泵（PUMP）
1）变量叶片泵
- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63
2）定量叶片泵（单联）
- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23
- BV2R2Q：BV2R2Q-26/33/41/47/53/59
- BV2R3Q：BV2R3Q-52/66/76/94
- BT6C、BT7B、BTXB
3）定量叶片泵（双联）
- BT6DC、BT6CC、BT6EDC
- BT7QDC、BT7QEC、BT7EE、BT7QCC
4）定量叶片泵（三联）
- BT6DCC、BT6EDC
5）齿轮泵
- GP100、GP20、AP100
---
二、液压阀（VALVES）

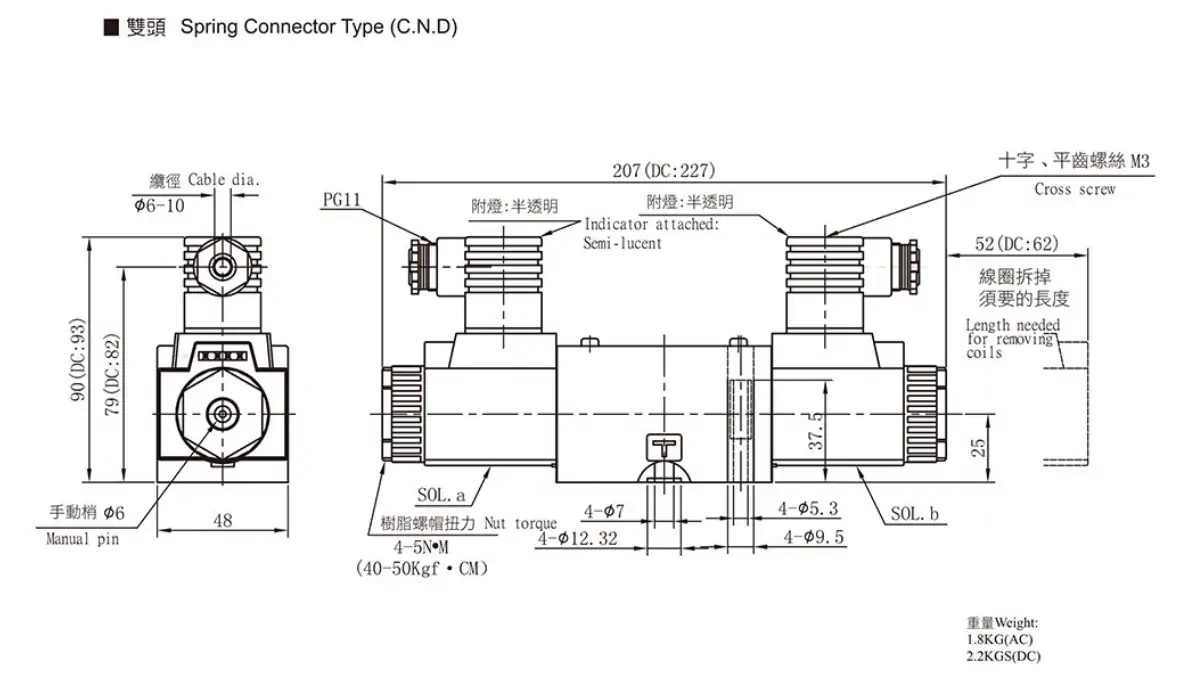

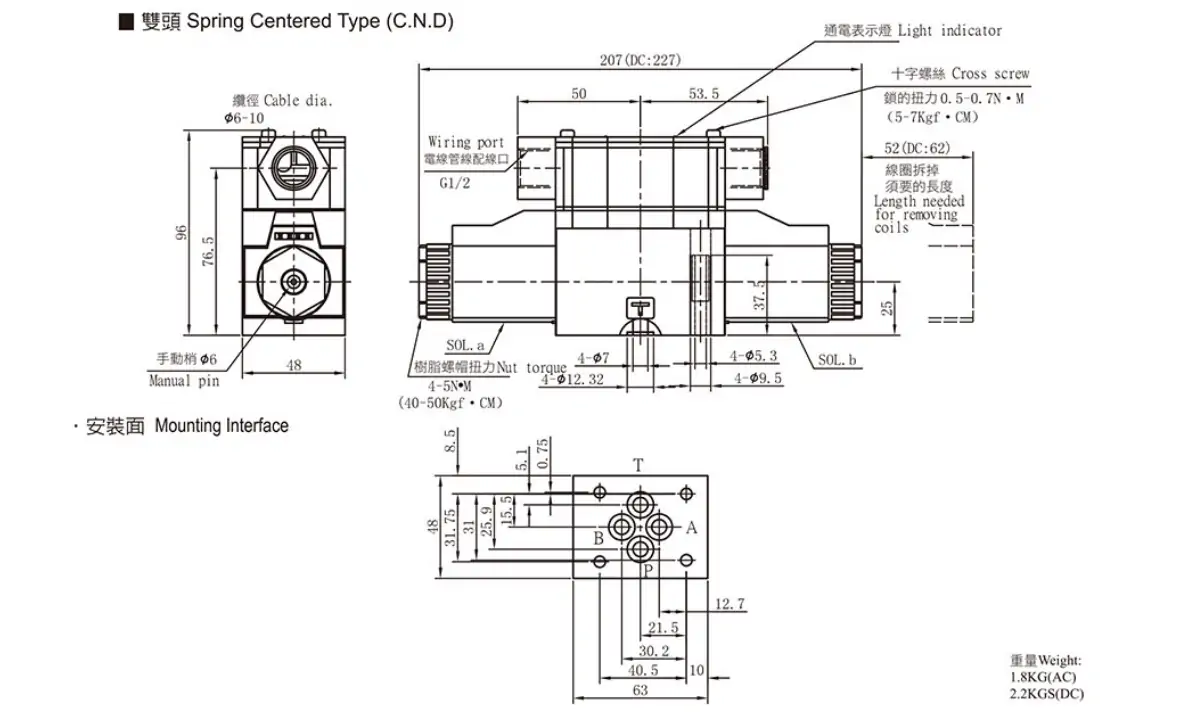

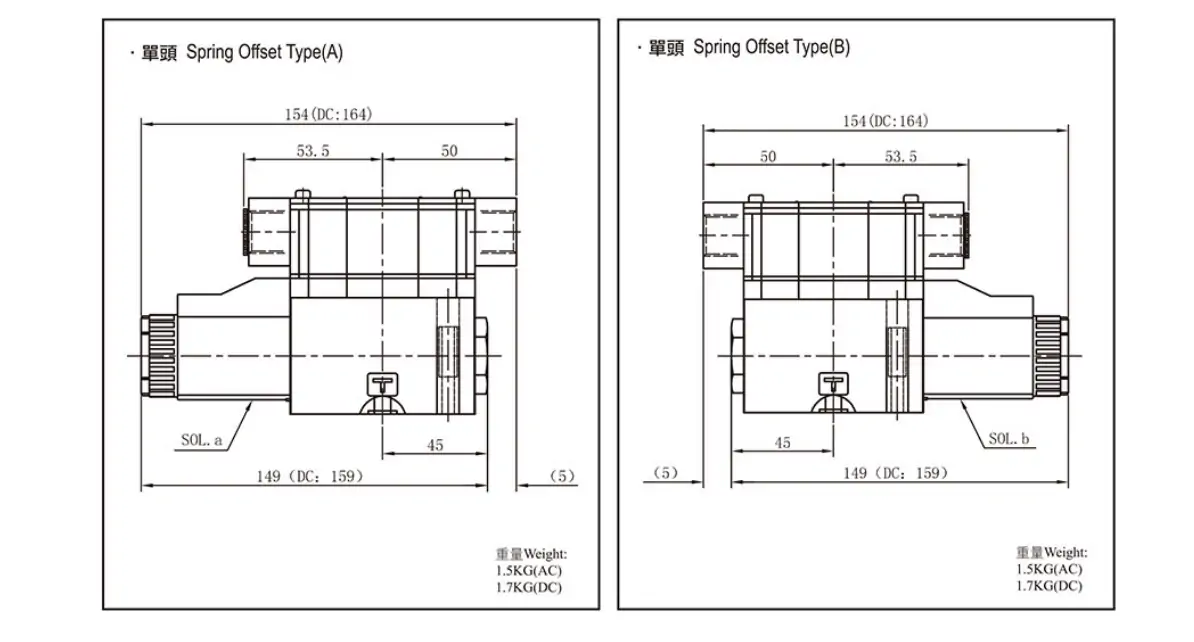

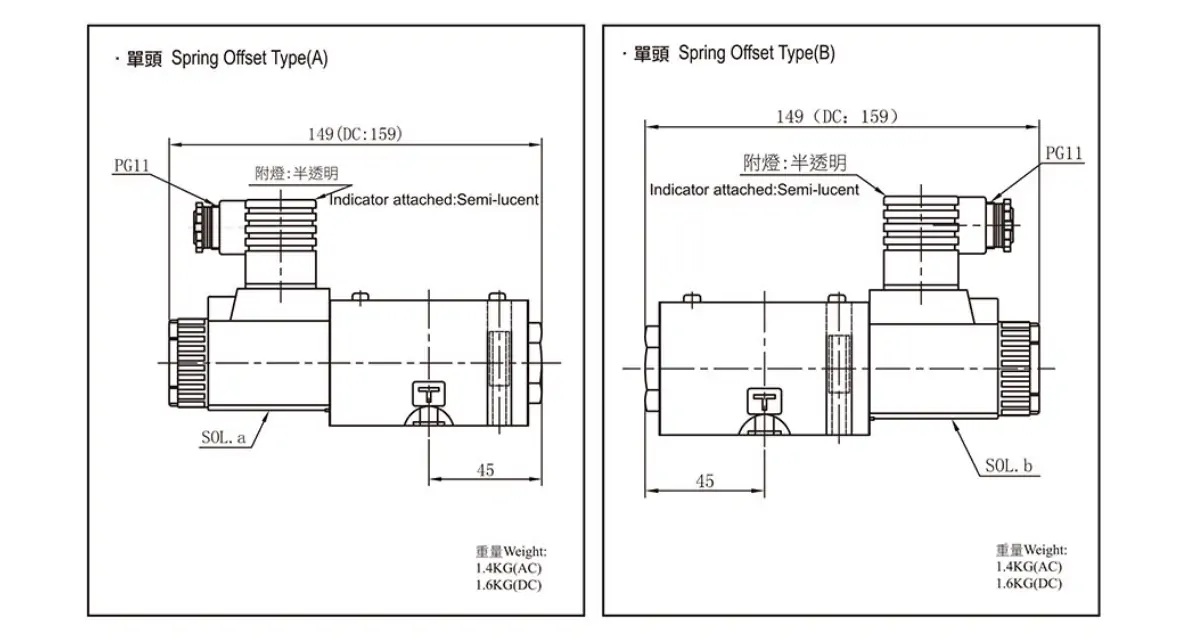

1）电磁换向阀（KSO 系列，最常用）
- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220
- KSO‑G02：
- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP
- 3 位：3C2、3C4、3C6、4CD、4CP、66CD
- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10

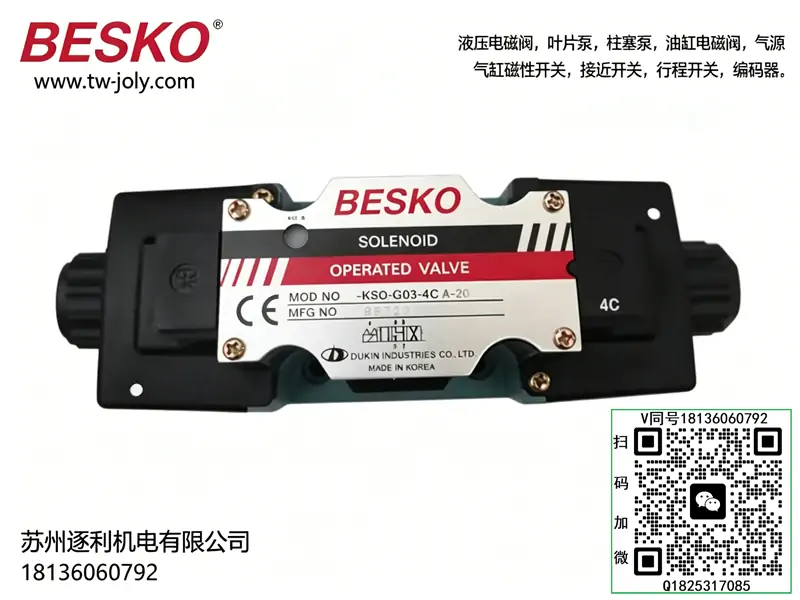

- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10
- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10
2）叠加阀（MP/MT/MR/MG 系列）
- 叠加式单向阀（MP）：
- MP‑02W/02A/02B‑20‑50
- MP‑03W/03A/03B‑20‑40
- MP‑06W‑20‑30
- 叠加式液控单向阀（MPD）：
- MPD‑04W/04A/04B
- MPD‑06W‑20‑20
- 叠加式节流 / 单向节流（MT）：
- MT‑02P/02T、MT‑02W/02A/02B
- MT‑03P、MT‑03W‑40
- 叠加式溢流阀（MR）：
- MR‑02P‑50、MR‑03P‑50
- 叠加式减压阀（MG）：
- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B
3）压力控制阀（溢流 / 减压 / 顺序）
- 直动溢流阀（JR/SR/DSR）：
- JR‑G02、SR‑02、DSR‑G02（缓冲型）
- 先导溢流阀（DBW 型）：
- DBS‑G03‑3‑BP‑10（电磁溢流）
- 减压阀：PRV‑03/06/10、MG‑03/06
- 平衡阀：SGR‑G03‑1‑10
4）单向阀 / 梭阀 / 分流集流阀
- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06
- 管式单向阀（LPC）：LPC‑04/06/08
- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08
- 单向节流阀（JF）：JF‑G030‑15
5）手动 / 机动 / 凸轮阀
- 手动换向阀（DM/SLV）：
- DM‑T06‑2C‑10、SLV‑02B‑20
- 凸轮操纵阀（LMD）：
- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50
6）其他阀
- 电磁双单向阀（DCSV‑G02）
- 法兰式压力阀（BR5V/BR5U）
- 插装溢流阀（DCRV 350K、DC1V‑10）
---
三、液压缸（CYLINDER）
- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）
- 薄型缸：CQ2 系列
- 非标可定制（行程、法兰、耳轴等）
---
四、液压附件
- 压力表座（BG‑02AB）
- 歧管块（BT‑※03、BS‑03/BE‑03）
- 吸油法兰（SFB）
- 油位计（C 型）
- 滤芯（LPFE 0625 PS‑70、SMR‑125）
---
五、型号命名规则（快速识别）

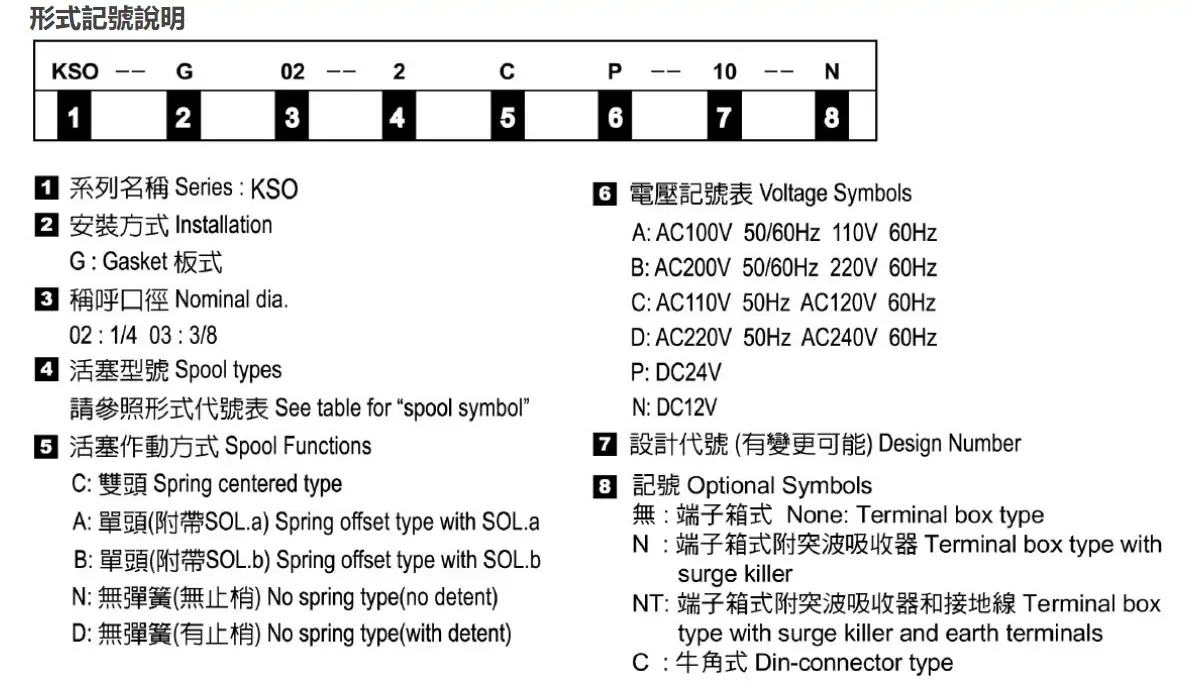

- KSO‑G02‑2BB‑10
- KSO：电磁换向阀
- G02：安装规格（02=6 通径，03=10 通径）
- 2BB：2 位、B 型机能、弹簧复位
- 10：设计序号
- MP‑03W‑20‑40
- MP：叠加单向阀
- 03：规格
- W：双向
- 20：开启压力
- 40：最大流量
型号释义
- LMD：凸轮驱动式机械换向阀系列，依靠机械触碰、凸轮顶推切换油路，无需电控，适配自动化行程限位、机械联动控制
- T03：03规格阀体，10通径标准通径，大流量通流设计，适配中重载液压回路
- 2B：二位二通基础换向机能，单工位切换、通断控制精准，用于油路通断、限位保压、行程切断控制
- 50：标准流量规格版本，通流能力强、换向响应稳定、抗冲击性能优异
核心参数
- 公称通径：10mm（03系列标准通径）
- 结构形式：二位二通、凸轮机械顶推式换向、弹簧复位结构
- 最高工作压力：25MPa
- 额定流量：80L/min
- 复位方式：内置弹簧自动复位
- 驱动方式：机械凸轮、滚轮顶推触发，纯机械无电控
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～70℃
- 安装形式：标准03板式安装
- 运行特性：触发灵敏、换向干脆、无电气延迟、抗干扰、适合行程限位联动工况
工作原理
本阀为纯机械凸轮触发式二位二通换向结构，常态状态下依靠弹簧作用保持初始油路通断状态；设备运行至指定行程时，机构凸轮触碰阀体滚轮，机械推力克服弹簧弹力推动阀芯滑移，切换油路工作状态。当凸轮脱离滚轮后，弹簧自动复位，油路即刻恢复常态。全程无需电源、无需电磁驱动，依靠机械行程联动实现油路自动通断、压力切断、限位卸荷，完美匹配设备行程到位停机、限位保压、自动回程的机械联动逻辑。
产品特点
- 纯机械免电控：无线圈、无电路故障，不惧潮湿粉尘、震动干扰，恶劣工况稳定性极强
- 大流量低压损：10通径大流道设计，通流能力强，重载设备动作流畅、压降损耗小
- 触发精准灵敏：滚轮凸轮结构受力均匀，行程触发无延迟、换向干脆，重复定位精度高
- 自动复位可靠：高强度复位弹簧，回弹迅速稳定，长期高频触发不易疲劳失效
- 结构坚固耐用：铸铁阀体、硬化处理阀芯，抗机械冲击、抗磨损，适配长期高频机械触碰
- 安装通用性广：标准03板式安装尺寸，可适配各类中大型液压阀组、改造替换便捷
典型应用
机床行程限位换向、自动化设备机械联动油路控制、液压机到位卸荷限位回路、木工橡塑机械行程停机系统、重载设备行程保护、无需电控的纯机械时序液压控制场景。
使用注意事项
- 设备凸轮触碰行程需预留合理余量，禁止超行程硬顶，避免滚轮、阀芯变形卡滞
- 保持系统油液洁净，防止杂质进入阀芯间隙，引发换向卡顿、复位不及时故障
- 禁止长期超压、超流量运行，避免阀体变形、密封加速磨损，影响换向精度
- 安装时保证阀体水平端正，螺栓对角均匀锁紧，防止偏载变形、接触面渗油
- 定期检查滚轮灵活性与弹簧弹力，避免卡滞、回弹乏力导致行程控制失效
- 凸轮触碰速度不宜过快，高速硬冲击会加速滚轮与阀芯磨损，缩短阀体使用寿命
常见故障及排查
- 触发不换向、动作迟钝：滚轮卡滞、阀芯杂质卡堵、弹簧疲劳；清洗阀芯流道，更换失效弹簧配件
- 触发后不复位、卡死：超行程顶推导致阀芯变形、油污积垢卡阀；校正凸轮行程，拆解清洗修复阀体
- 油路通断不稳、压力波动：油液脏污、阀芯配合间隙异常；更换洁净液压油，检修阀芯磨损状态
- 限位失效、提前/滞后动作：滚轮磨损、凸轮位置偏移；调整凸轮安装位置，更换磨损滚轮组件
- 阀面渗油漏油：密封垫老化、安装受力不均；更换全新密封垫，对角均匀紧固安装螺栓
