韩国BESKO手动阀DM-G02-2E-20 DM-G02-2N-20液压换向阀 手扳阀
---
一、液压泵（PUMP）
1）变量叶片泵
- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63
2）定量叶片泵（单联）
- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23
- BV2R2Q：BV2R2Q-26/33/41/47/53/59
- BV2R3Q：BV2R3Q-52/66/76/94
- BT6C、BT7B、BTXB
3）定量叶片泵（双联）
- BT6DC、BT6CC、BT6EDC
- BT7QDC、BT7QEC、BT7EE、BT7QCC
4）定量叶片泵（三联）
- BT6DCC、BT6EDC
5）齿轮泵
- GP100、GP20、AP100
---
二、液压阀（VALVES）

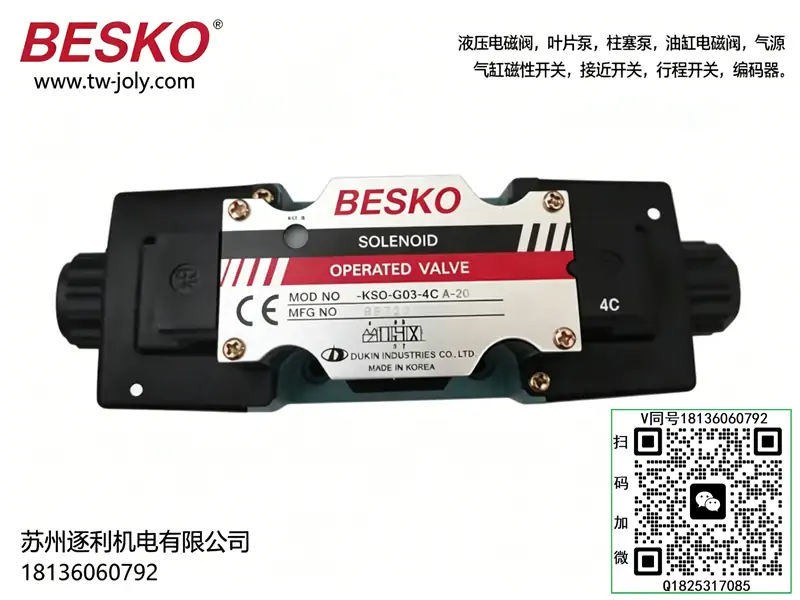

1）电磁换向阀（KSO 系列，最常用）
- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220

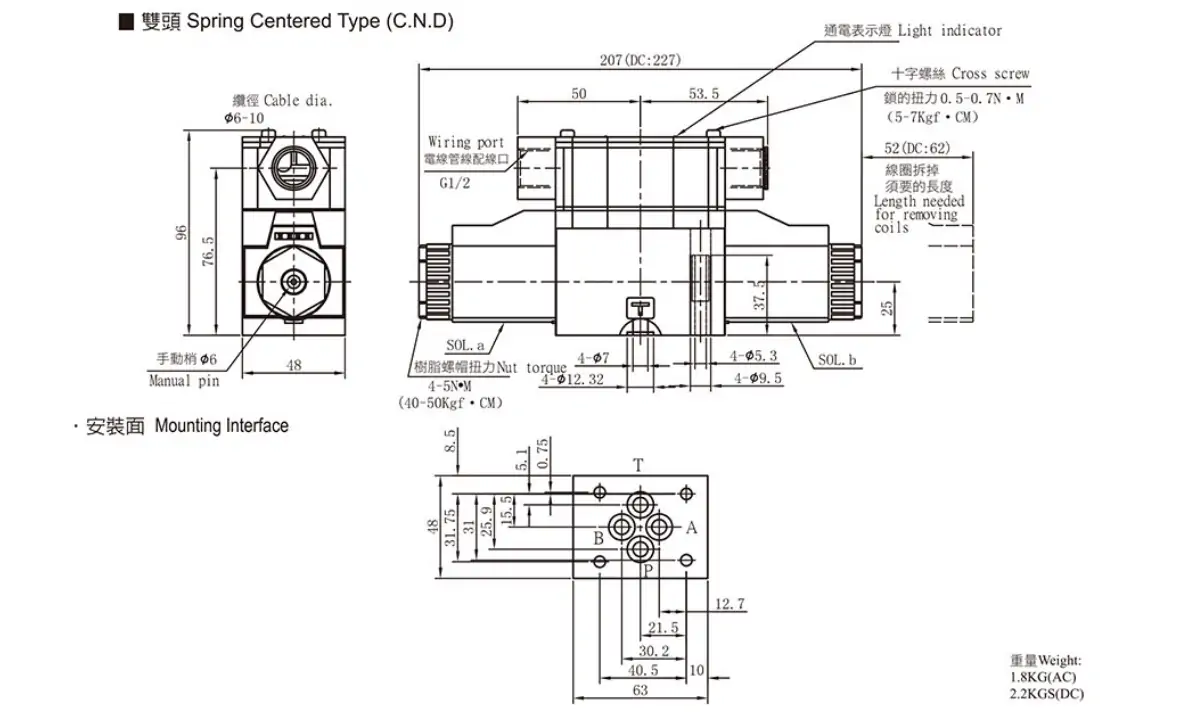

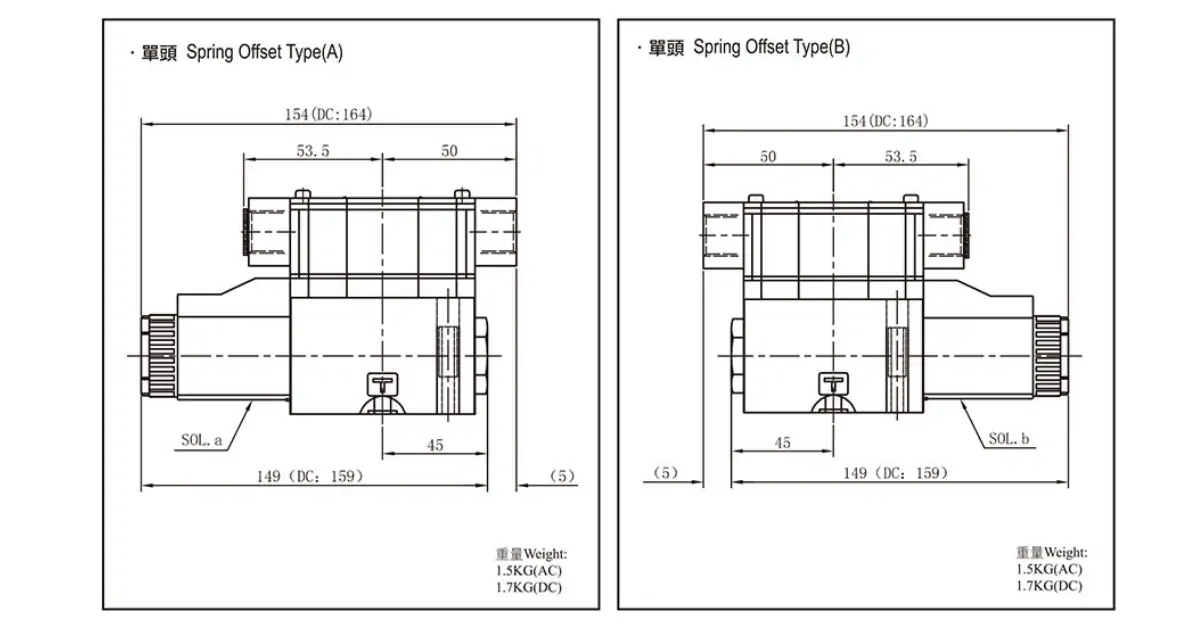

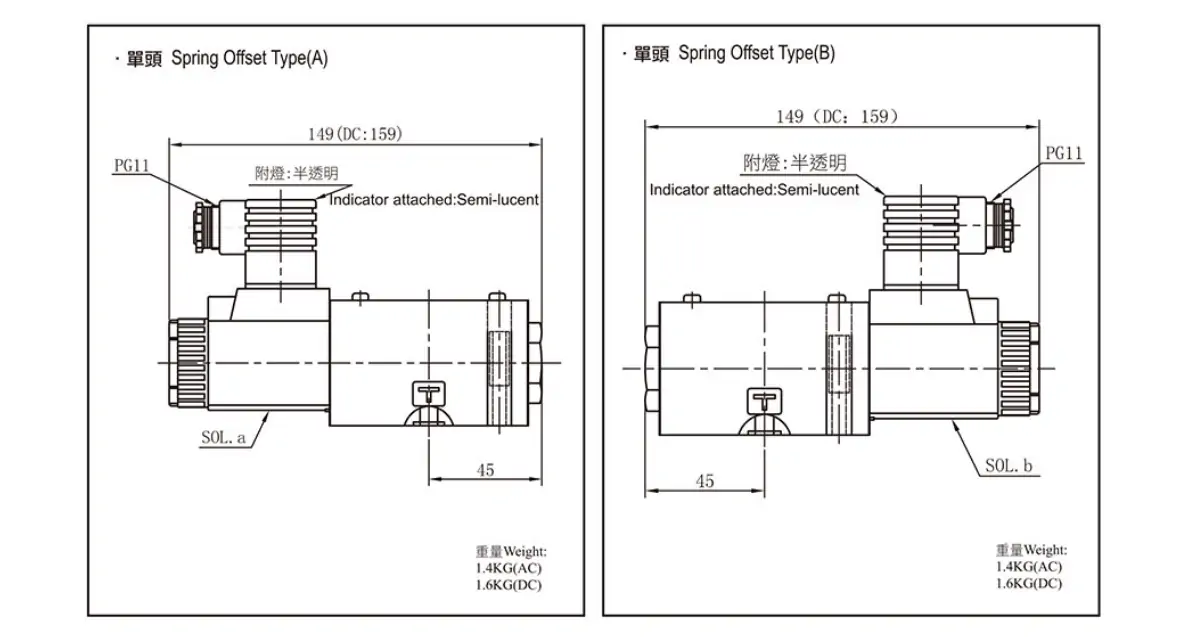

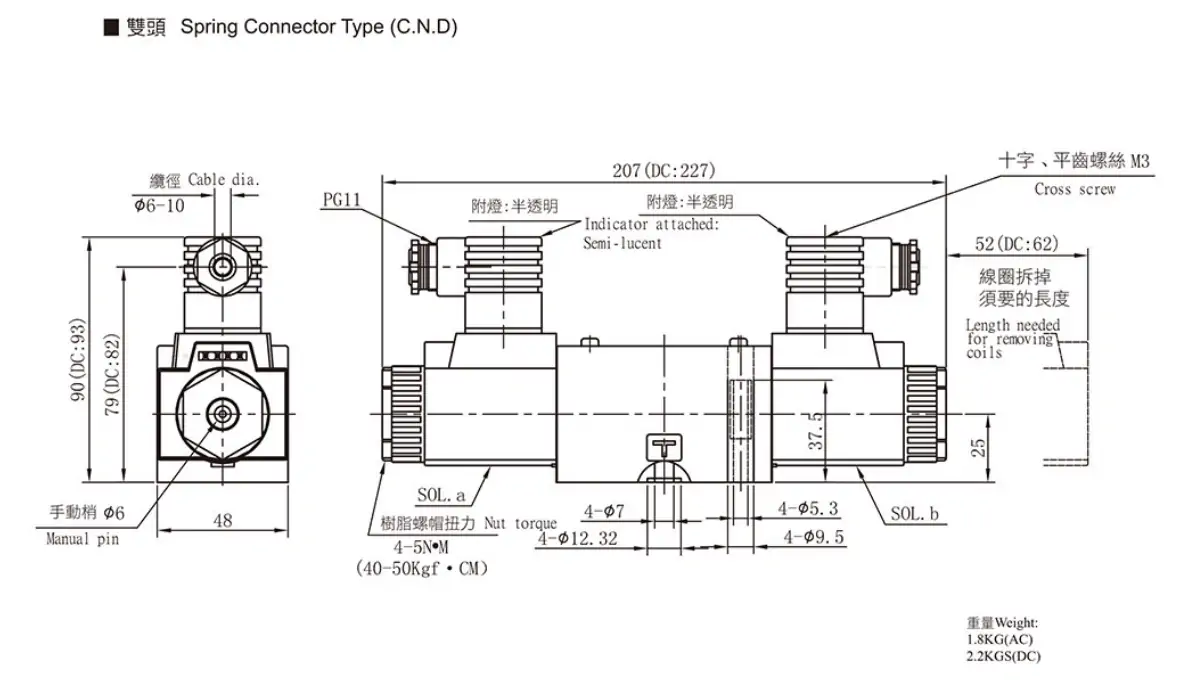

- KSO‑G02：
- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP
- 3 位：3C2、3C4、3C6、4CD、4CP、66CD
- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10
- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10
- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10
2）叠加阀（MP/MT/MR/MG 系列）
- 叠加式单向阀（MP）：
- MP‑02W/02A/02B‑20‑50
- MP‑03W/03A/03B‑20‑40
- MP‑06W‑20‑30
- 叠加式液控单向阀（MPD）：
- MPD‑04W/04A/04B
- MPD‑06W‑20‑20
- 叠加式节流 / 单向节流（MT）：
- MT‑02P/02T、MT‑02W/02A/02B
- MT‑03P、MT‑03W‑40
- 叠加式溢流阀（MR）：
- MR‑02P‑50、MR‑03P‑50
- 叠加式减压阀（MG）：
- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B
3）压力控制阀（溢流 / 减压 / 顺序）
- 直动溢流阀（JR/SR/DSR）：
- JR‑G02、SR‑02、DSR‑G02（缓冲型）
- 先导溢流阀（DBW 型）：
- DBS‑G03‑3‑BP‑10（电磁溢流）
- 减压阀：PRV‑03/06/10、MG‑03/06
- 平衡阀：SGR‑G03‑1‑10
4）单向阀 / 梭阀 / 分流集流阀
- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06
- 管式单向阀（LPC）：LPC‑04/06/08
- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08
- 单向节流阀（JF）：JF‑G030‑15
5）手动 / 机动 / 凸轮阀
- 手动换向阀（DM/SLV）：
- DM‑T06‑2C‑10、SLV‑02B‑20
- 凸轮操纵阀（LMD）：
- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50
6）其他阀
- 电磁双单向阀（DCSV‑G02）
- 法兰式压力阀（BR5V/BR5U）
- 插装溢流阀（DCRV 350K、DC1V‑10）
---
三、液压缸（CYLINDER）
- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）
- 薄型缸：CQ2 系列
- 非标可定制（行程、法兰、耳轴等）
---
四、液压附件
- 压力表座（BG‑02AB）
- 歧管块（BT‑※03、BS‑03/BE‑03）
- 吸油法兰（SFB）
- 油位计（C 型）
- 滤芯（LPFE 0625 PS‑70、SMR‑125）
---

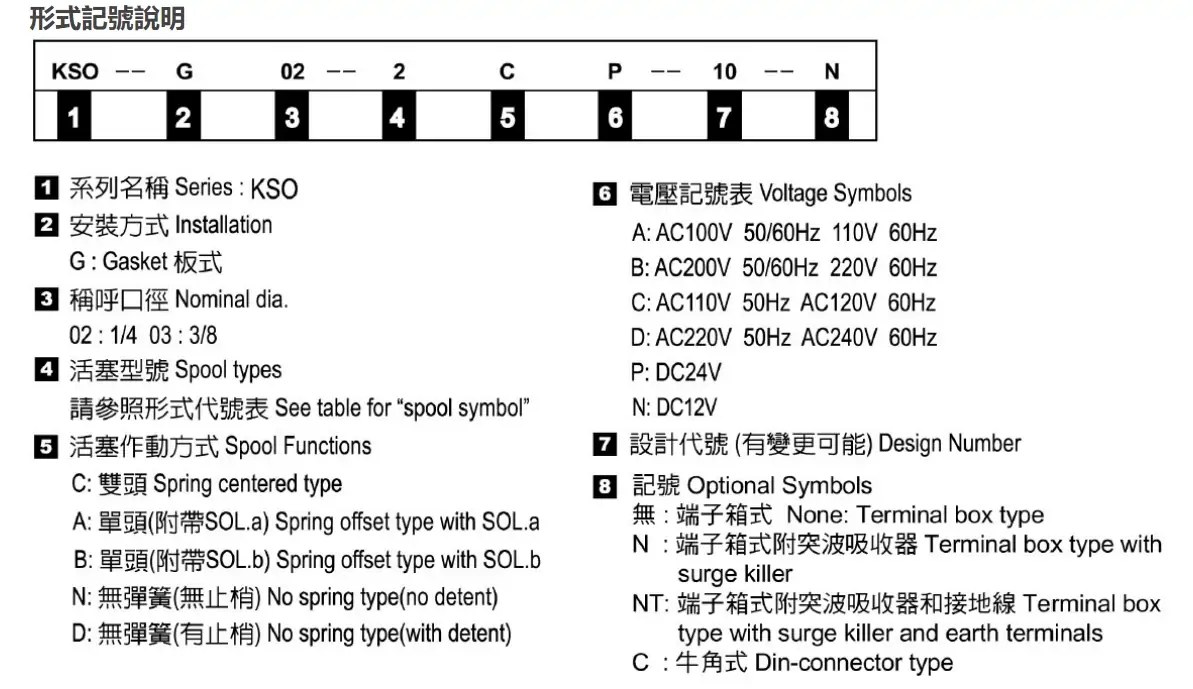

五、型号命名规则（快速识别）
- KSO‑G02‑2BB‑10
- KSO：电磁换向阀
- G02：安装规格（02=6 通径，03=10 通径）
- 2BB：2 位、B 型机能、弹簧复位
- 10：设计序号
- MP‑03W‑20‑40
- MP：叠加单向阀
- 03：规格
- W：双向
- 20：开启压力
- 40：最大流量
型号释义
- DM：板式手动换向阀系列，杠杆手动操作、机械式定位，无需电控，纯人力切换油路方向，适配手动调试、应急控制回路
- G02：02规格阀体，6mm标准通径，符合ISO4401国际安装标准，可与同规格叠加阀、板式阀自由组合
- 2：二工位结构，双位置油路切换，无中位，结构简洁、动作干脆
- E：钢珠定位机能，拨动手柄后自动卡位锁止，可稳定保持当前工位，不会自行回弹复位
- 20：产品设计版本，优化阀体流道与密封结构，耐压性、稳定性更强，适配工业长期使用工况
核心参数
- 公称通径：6mm（02标准通用通径）
- 结构形式：二位四通、板式安装、手动杠杆操作、钢珠定位锁止
- 最高工作压力：21MPa
- 额定流量：30L/min
- 允许回油背压：≤7MPa
- 操作方式：手动杠杆拨动、机械式钢珠定位保持
- 定位特性：双向卡位，松手自动锁止工位，无自动复位
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～70℃
- 安装形式：标准02板式正装安装
- 性能特性：换向手感轻盈、工位锁止稳固、内泄量小、耐压稳定、无电气故障隐患
工作原理
本阀为二位四通手动滑阀结构，依靠人工拨动杠杆带动阀芯滑移切换油路。阀体具备两个固定工作工位，采用钢珠机械式定位结构，拨动手柄切换工位后可自动锁止保持当前油路状态，松手不会回弹。工位一：压力油P通执行口A、执行口B通回油T；工位二：压力油P通执行口B、执行口A通回油T。通过手动切换即可实现油缸伸缩、机构进退的方向控制，纯机械结构无需电源、无需线圈，适配设备手动调试、停机检修、应急手动动作控制场景。
产品特点
- 纯机械免电控：无需接线、无需供电，无线圈烧毁、电路故障问题，稳定性极强、故障率极低
- 定位稳固不回弹：E型钢珠定位结构，工位切换后精准锁止，长期工作无自行移位、无工位跑偏
- 高压稳定低内泄：精密阀芯阀体配合，高压工况密封性能好，保压可靠、油路泄漏量小
- 操作轻便耐用：杠杆式省力设计，拨动顺畅不卡顿，机械结构抗疲劳，适合频繁手动操作
- 通用性极强：标准02国际安装尺寸，可与同规格电磁阀、叠加阀混搭组合，替换便捷
- 工况适配广泛：无惧潮湿、粉尘、震动环境，适配恶劣工况、设备检修与应急控制场景
典型应用
液压设备手动调试回路、机床检修手动动作控制、自动化设备应急手动操作系统、小型液压机手动换向油路、工装夹具手动进退控制、无电控需求或断电应急的液压换向场景。
使用注意事项
- 手动切换时平稳拨动手柄，禁止暴力猛掰，避免定位钢珠、阀芯、手柄机构变形损坏
- 保持系统油液洁净，防止杂质进入阀芯配合间隙，引发卡位、切换不畅、工位锁止失效
- 禁止长期超压、超流量运行，避免阀体变形、密封加速磨损，影响换向精度与密封性
- 安装时螺栓对角均匀锁紧，保证阀板贴合平整，防止偏载变形、接触面渗油漏油
- 定期检查定位机构灵活性，避免油污、铁屑堆积导致定位失效、工位松动
常见故障及排查
- 手柄卡顿、切换不顺畅：阀芯卡滞、油液脏污、杂质堆积；拆解清洗阀体阀芯，更换洁净液压油
- 工位锁不住、自行走位：定位钢珠磨损、定位弹簧疲劳失效；更换定位弹簧与钢珠配件
- 换向动作无力、速度异常：阀体通流不畅、油路堵塞、系统压力不足；清洗阀道、排查系统压力
- 保压泄压、油路内泄大：阀芯磨损、密封配合间隙超标；检修阀体磨损情况，更换阀件或泵芯组件
- 阀面渗油漏油：密封垫老化、安装受力不均；更换全新密封垫，对角均匀紧固安装螺栓
