BESKO电磁阀KSO-G02-3BB/3BD-10液压阀KSO-G02-2BP-2T-20
---
一、液压泵（PUMP）
1）变量叶片泵
- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63
2）定量叶片泵（单联）
- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23
- BV2R2Q：BV2R2Q-26/33/41/47/53/59
- BV2R3Q：BV2R3Q-52/66/76/94
- BT6C、BT7B、BTXB
3）定量叶片泵（双联）
- BT6DC、BT6CC、BT6EDC
- BT7QDC、BT7QEC、BT7EE、BT7QCC
4）定量叶片泵（三联）
- BT6DCC、BT6EDC
5）齿轮泵
- GP100、GP20、AP100
---
二、液压阀（VALVES）
1）电磁换向阀（KSO 系列，最常用）
- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220
- KSO‑G02：
- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP
- 3 位：3C2、3C4、3C6、4CD、4CP、66CD
- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10
- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10
- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10
2）叠加阀（MP/MT/MR/MG 系列）
- 叠加式单向阀（MP）：
- MP‑02W/02A/02B‑20‑50
- MP‑03W/03A/03B‑20‑40
- MP‑06W‑20‑30
- 叠加式液控单向阀（MPD）：
- MPD‑04W/04A/04B
- MPD‑06W‑20‑20
- 叠加式节流 / 单向节流（MT）：
- MT‑02P/02T、MT‑02W/02A/02B
- MT‑03P、MT‑03W‑40
- 叠加式溢流阀（MR）：
- MR‑02P‑50、MR‑03P‑50
- 叠加式减压阀（MG）：
- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B
3）压力控制阀（溢流 / 减压 / 顺序）
- 直动溢流阀（JR/SR/DSR）：
- JR‑G02、SR‑02、DSR‑G02（缓冲型）
- 先导溢流阀（DBW 型）：
- DBS‑G03‑3‑BP‑10（电磁溢流）
- 减压阀：PRV‑03/06/10、MG‑03/06
- 平衡阀：SGR‑G03‑1‑10
4）单向阀 / 梭阀 / 分流集流阀
- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06
- 管式单向阀（LPC）：LPC‑04/06/08
- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08
- 单向节流阀（JF）：JF‑G030‑15
5）手动 / 机动 / 凸轮阀
- 手动换向阀（DM/SLV）：
- DM‑T06‑2C‑10、SLV‑02B‑20
- 凸轮操纵阀（LMD）：
- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50
6）其他阀
- 电磁双单向阀（DCSV‑G02）
- 法兰式压力阀（BR5V/BR5U）
- 插装溢流阀（DCRV 350K、DC1V‑10）
---
三、液压缸（CYLINDER）
- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）
- 薄型缸：CQ2 系列
- 非标可定制（行程、法兰、耳轴等）
---
四、液压附件
- 压力表座（BG‑02AB）
- 歧管块（BT‑※03、BS‑03/BE‑03）
- 吸油法兰（SFB）
- 油位计（C 型）
- 滤芯（LPFE 0625 PS‑70、SMR‑125）
---

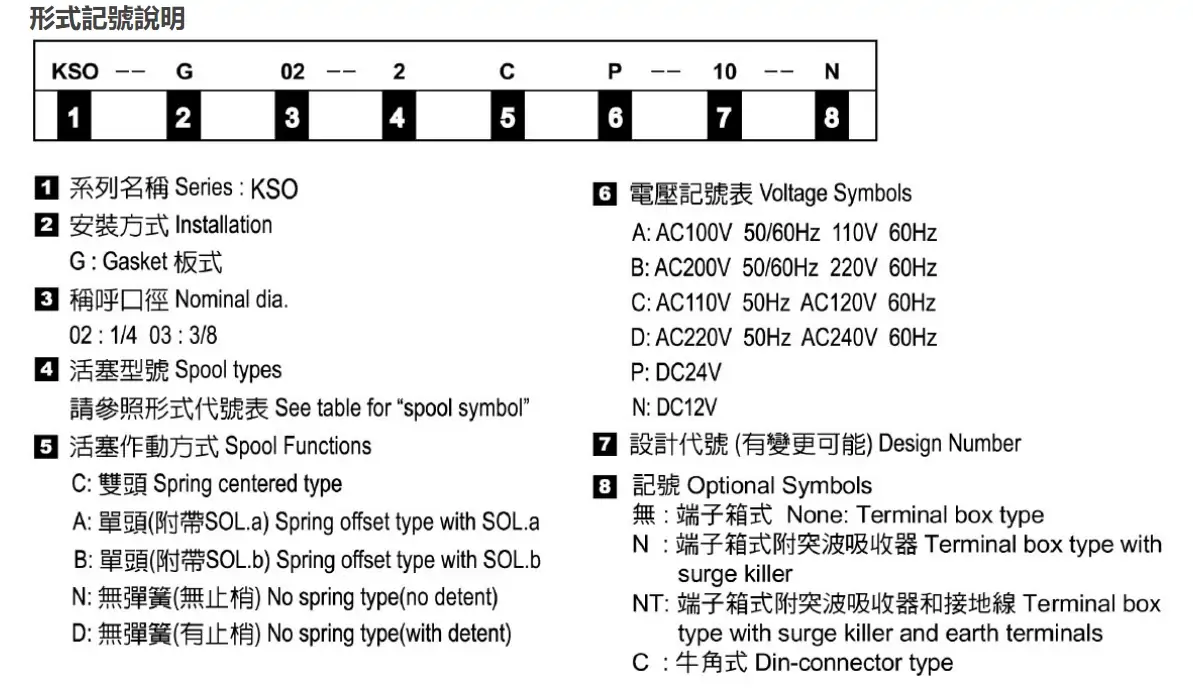

五、型号命名规则（快速识别）
- KSO‑G02‑2BB‑10
- KSO：电磁换向阀
- G02：安装规格（02=6 通径，03=10 通径）
- 2BB：2 位、B 型机能、弹簧复位
- 10：设计序号
- MP‑03W‑20‑40
- MP：叠加单向阀
- 03：规格
- W：双向
- 20：开启压力
- 40：最大流量
型号释义
- KSO：系列湿式电磁换向阀，板式安装，动作响应快、耐用性强
- G02：阀体规格，6 通径标准阀体型，适配小型液压阀组集成装配
- 3：三位阀结构，双侧弹簧对中复位
- BB：阀芯机能，中位 A、B 封闭，P、T 互通卸荷，常规伸缩控制机能
核心参数
结构形式：三位四通湿式电磁换向阀
公称通径：6mm
最高工作压力：25MPa
额定流量：30L/min
复位方式：双侧弹簧自动对中
驱动电压：可选 DC24V、AC220V
适用介质：46#、68# 抗磨液压油
工作油温：-10℃～70℃
安装方式：标准 02 板式安装
运行特性：换向平稳、内泄量小、适配中小型液压动作控制
工作原理
两侧电磁铁得失电驱动阀芯左右滑移，切换油路流向控制油缸伸缩。两端均断电时，弹簧推动阀芯回归中位，压力油直通油箱卸荷，执行机构锁止静止；单侧通电切换工位，油路换向实现正向、反向动作，断电即刻复位卸荷停机。
产品特点
中位卸荷节能，空载损耗低，有效控制系统温升
阀芯配合精密，换向冲击小，设备运行抖动轻微
阀体结构紧凑，适配小型液压站组合装配
通用标准安装尺寸，可搭配同规格叠加阀组合使用
湿式线圈散热好，不易烧损，适合频繁切换工况
典型应用
小型机床动作换向、自动化工装夹紧回路、木工轻工液压设备、小型液压机基础控制油路、中小型液压系统执行元件换向控制
使用注意事项
严格匹配供电电压，避免电压异常造成线圈损坏、换向无力
定期维护油液清洁度，防止杂质卡滞阀芯，引发卡阀故障
不可长期超负荷通流运行，避免阀体发热、动作不稳
震动工况紧固接线端子，防止虚接误动作
安装螺栓对角均匀锁紧，保证贴合密封，杜绝渗油
常见故障及排查
中位不保压下滑：阀芯磨损、杂质卡滞，清洗检修阀件配件
通电无换向动作：线圈损毁、线路断路、弹簧失效，更换对应零件
动作速度波动不稳：油路进气、油液污浊，排气换油清洁阀体
阀体渗油漏油：密封件老化、安装受力不均，更换密封均匀紧固
