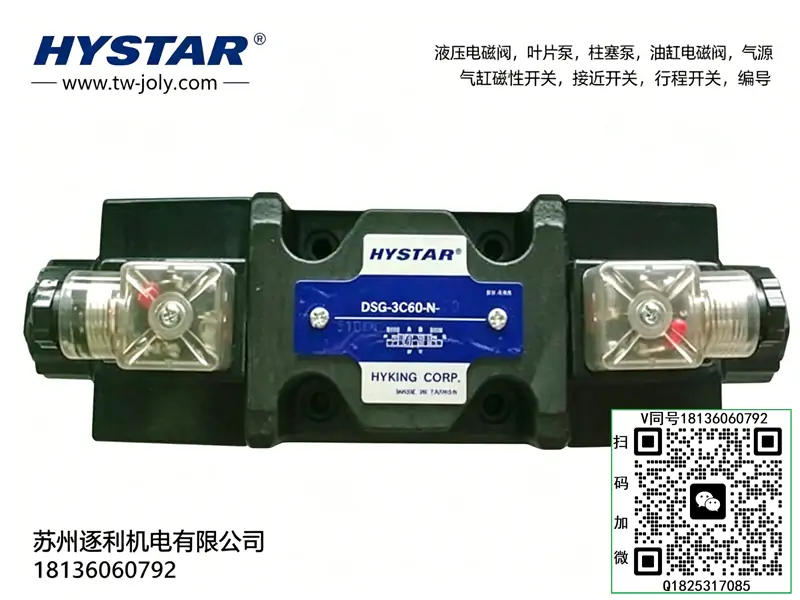

HYSTAR海思达电磁阀DSG-03-2B2/2B3/2B8/2B2L/2B3L/2B8L

一、变量叶片泵

VP 系列

VP-08-35,VP-08-55,VP-08-70,VP-12-35,VP-12-55,VP-12-70,VP-15-35,VP-15-55,VP-15-70,VP-20-35,VP-20-55,VP-20-70,VP-30-35,VP-30-55,VP-30-70,VP-40-35,VP-40-55,VP-40-70

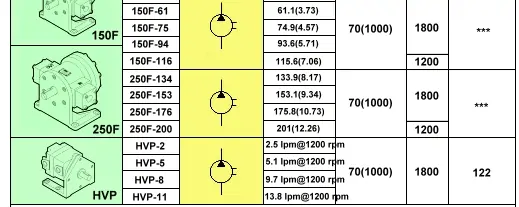

HVP 系列

HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

VHP 系列

VHP-20-70,VHP-30-70,VHP-40-70

二、定量叶片泵

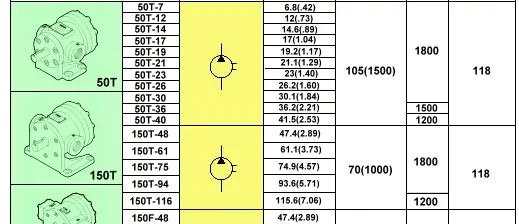

50T 系列

50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-43-FR

150T 系列

150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR

20VQ/25VQ/35VQ/45VQ 系列

20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

三、齿轮泵

HGP 系列

HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R

GPY 系列

GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

四、柱塞泵

A10VSO 系列

A10VSO18DR,A10VSO28DR,A10VSO45DR,A10VSO71DR,A10VSO100DR,A10VSO140DR,A10VSO18DFLR,A10VSO28DFLR,A10VSO45DFLR,A10VSO71DFLR,A10VSO100DFLR,A10VSO140DFLR

PV7 系列

PV7-1X/06-10RA01MA0-05,PV7-1X/10-20RE01MC0-10,PV7-1X/25-45RE01MC0-08,PV7-1X/40-71RE37MD0-08,PV7-2X/20-25RA01MA0-10

五、电磁换向阀

DSG-01 系列

DSG-01-2B2-D24,DSG-01-2B2-A110,DSG-01-2B2-A240,DSG-01-3C2-D24,DSG-01-3C3-D24,DSG-01-3C4-D24,DSG-01-3C5-D24,DSG-01-3C60-D24

六、压力控制阀

CBD 系列

CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDG/CPDF/CPDT 系列

CPDF-10-A1,CPDF-10-A2,CPDG-03-A1,CPDG-03-A2,CPDG-06-A1,CPDG-06-A2,CPDT-04-A1,CPDT-04-A2

CRG 系列

CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

七、比例阀

DVP 系列

DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列

EDG-01-C,EDG-01-H

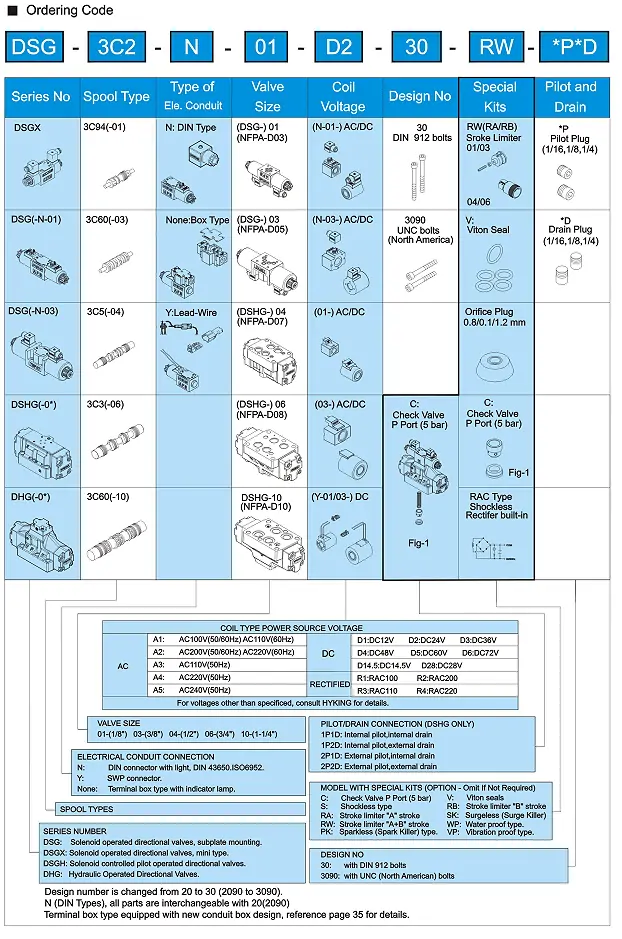

型号释义

• DSG：通用湿式电磁换向阀系列，直动板式安装、低噪耐用、适配工业高压液压系统
• 03：03系列大阀体规格，10通径标准安装面，通流量大、适配中重载大流量工况
• 2：二位阀结构，单电控、单侧弹簧复位，双工位油路切换
• B2：标准二位四通阀芯机能，断电常态位P通A、B通T；通电换向P通B、A通T，常规伸缩动作控制机能

核心参数

• 公称通径：10mm（03系列标准通径）
• 结构形式：二位四通、单电控湿式电磁换向、单侧弹簧复位
• 最高工作压力：31.5MPa
• 额定流量：100L/min，最大通流120L/min
• 油箱允许背压：≤16MPa
• 切换频率：最高120次/分钟，支持高频往复动作
• 驱动方式：可选DC24V / AC220V湿式电磁驱动
• 复位方式：单侧弹簧自动复位
• 适用介质：46#、68#抗磨液压油
• 工作油温：-10℃～70℃
• 安装形式：标准03板式正装安装
• 性能特性：通流量大、压降小、换向响应快、高压稳定性强、适配重载工况

工作原理

本阀为二位四通单电控滑阀结构，具备常态、换向两个工作工位。线圈断电常态时，弹簧推动阀芯保持初始位置，压力油口P连通工作口A、工作口B连通回油口T，油缸执行默认伸出/缩回动作并保持待机状态；线圈通电时，电磁推力克服弹簧弹力推动阀芯滑移换向，油路切换为P通B、A通T，油缸执行反向动作；断电后阀芯即刻弹簧复位，自动切回初始常态油路。单电控结构切换逻辑简单、响应干脆，适配设备单向动作、自动往复、时序启停等常规液压控制场景。

产品特点

• 大流量低压损：10通径大流道设计，通流能力远超01、02系列，重载设备动作速度快、压降损耗极小
• 高压重载稳定：31.5MPa超高承压等级，抗压力冲击，可长期运行于中高压重载连续工况
• 高频耐用可靠：湿式电磁铁结构，温升低、无运行异响，支持高频次通断切换，使用寿命长
• 换向平稳低冲击：阀芯配合精度高，切换过渡柔和，设备抖动小、整机运行噪音低
• 结构简单故障率低：单弹簧复位结构精简，运动部件少，磨损小、维护便捷、稳定性高
• 通用适配性广：标准03系列安装尺寸，可与同规格叠加阀、集成阀块自由组合替换

典型应用

大中型液压机、注塑机主动作控制、重载自动化设备伸缩换向回路、机床大流量进给液压系统、流水线工装重载往复控制、中大型液压站执行机构换向、需要大流量、高频次、高压稳定运行的工业液压工况。

使用注意事项

• 严格匹配额定供电电压，电压不稳、超压欠压会导致换向无力、线圈过热烧毁、动作卡顿
• 保持系统油液洁净度，定期更换液压油与滤芯，防止杂质卡滞阀芯，引发不复位、不换向故障
• 禁止长期超额定流量运行，避免压降过大、阀体发热、重载动作抖动、运行不稳定
• 避免电磁铁长时间持续通电，防止线圈绝缘层加速老化，大幅缩短阀体使用寿命
• 重载震动工况必须紧固接线端子，杜绝虚接断电引发设备误动作、安全隐患
• 安装时采用对角均匀锁紧螺栓，保证阀面与安装面严密贴合，防止渗油、阀体受力变形
• 定期检查复位弹簧性能，避免弹簧疲劳导致复位迟缓、工位切换异常

常见故障及排查

• 通电不换向、换向无力：线圈烧毁、接线脱落、阀芯杂质卡滞、弹簧疲劳断裂；检查线路与线圈，拆解清洗阀体，更换失效配件
• 断电不复位、回位迟缓：复位弹簧疲劳失效、阀芯卡滞、油液粘稠杂质堆积；清洗阀芯流道，更换弹簧、更换洁净液压油
• 动作抖动、速度不均：油路混入空气、油液污染、通流不畅；系统彻底排气，更换液压油，清洗阀体阀芯
• 线圈异常发热、异响：电压不匹配、高频通断、线圈绝缘老化、铁芯吸合不良；校准供电电压，降低启停频次，更换老化线圈
• 阀面渗油漏油：密封垫老化破损、安装面不平整、螺栓锁紧力度不均；更换全新密封垫，调整安装平整度，对角均匀紧固螺栓
