HYSTAR叶片泵VQ25-75FRAA VQ15-08-F-RLR VQ15-17-RLR

一、变量叶片泵

VP 系列

VP-08-35,VP-08-55,VP-08-70,VP-12-35,VP-12-55,VP-12-70,VP-15-35,VP-15-55,VP-15-70,VP-20-35,VP-20-55,VP-20-70,VP-30-35,VP-30-55,VP-30-70,VP-40-35,VP-40-55,VP-40-70

HVP 系列

HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

VHP 系列

VHP-20-70,VHP-30-70,VHP-40-70

二、定量叶片泵

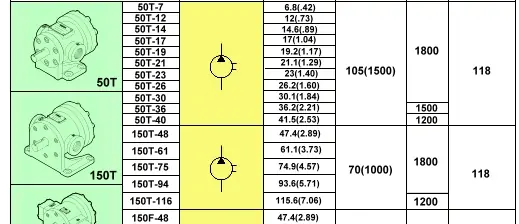

50T 系列

50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-43-FR

150T 系列

150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR

20VQ/25VQ/35VQ/45VQ 系列

20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

三、齿轮泵

HGP 系列

HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R

GPY 系列

GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

四、柱塞泵

A10VSO 系列

A10VSO18DR,A10VSO28DR,A10VSO45DR,A10VSO71DR,A10VSO100DR,A10VSO140DR,A10VSO18DFLR,A10VSO28DFLR,A10VSO45DFLR,A10VSO71DFLR,A10VSO100DFLR,A10VSO140DFLR

PV7 系列

PV7-1X/06-10RA01MA0-05,PV7-1X/10-20RE01MC0-10,PV7-1X/25-45RE01MC0-08,PV7-1X/40-71RE37MD0-08,PV7-2X/20-25RA01MA0-10

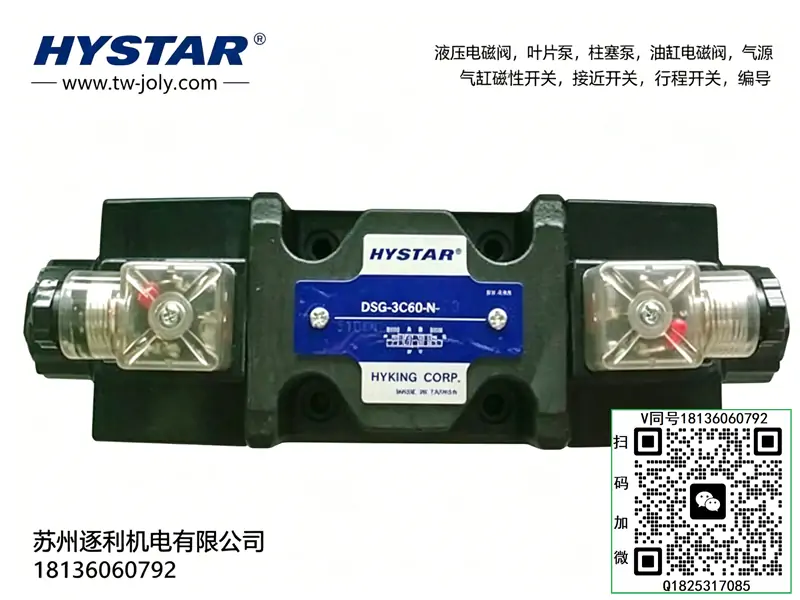

五、电磁换向阀

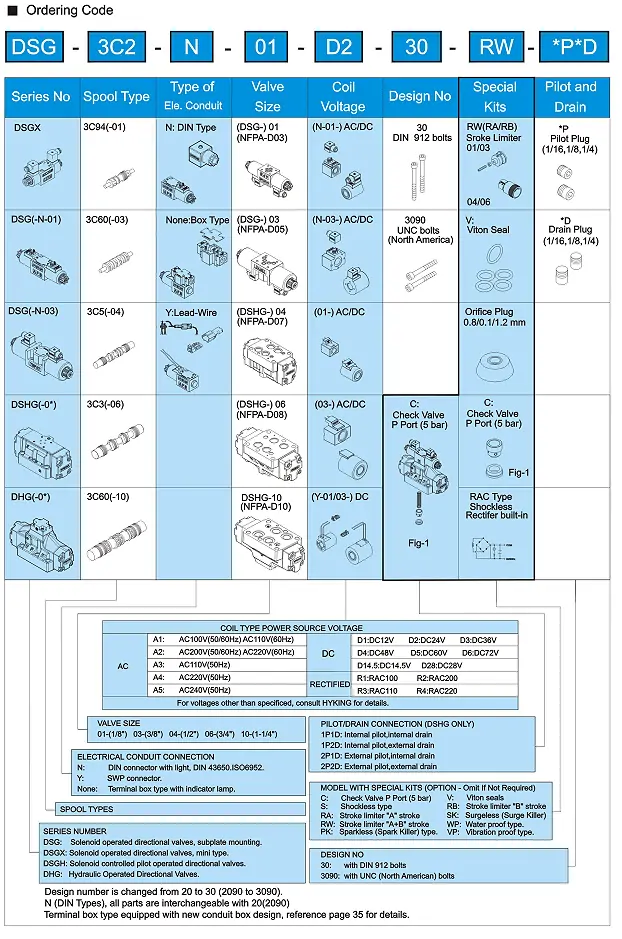

DSG-01 系列

DSG-01-2B2-D24,DSG-01-2B2-A110,DSG-01-2B2-A240,DSG-01-3C2-D24,DSG-01-3C3-D24,DSG-01-3C4-D24,DSG-01-3C5-D24,DSG-01-3C60-D24

六、压力控制阀

CBD 系列

CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDG/CPDF/CPDT 系列

CPDF-10-A1,CPDF-10-A2,CPDG-03-A1,CPDG-03-A2,CPDG-06-A1,CPDG-06-A2,CPDT-04-A1,CPDT-04-A2

CRG 系列

CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

七、比例阀

DVP 系列

DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列

EDG-01-C,EDG-01-H

型号释义

• VQ25：VQ系列25型高压高速**子母定量叶片泵**，工业重载标准泵体，主打高压、高速、低噪、高容积效率
• 75：额定排量75 mL/r，大流量定量规格，适配设备快速动作、大流量供油工况
• F：法兰安装结构，电机直连、同轴度高、运行震动小、装配紧凑
• R：右旋转向（标准电机正转，市面通用主流转向）
• AA：高精度精密配流配置，压力脉动极低、供油均匀、稳压一致性好，适配精密工况

核心参数

• 结构形式：高压子母叶片**定量泵**（固定排量、无变量功能）
• 公称排量：75 mL/r
• 额定压力：21 MPa，峰值压力：24 MPa
• 允许转速：800～2700 r/min，常用1450/1800 r/min
• 输出流量（1800r/min）：135 L/min
• 供油特性：定量恒流量输出，转速恒定则流量恒定
• 安装方式：法兰直连安装
• 旋转方向：右旋（标准正转）
• 适用介质：46#、68#抗磨液压油，高速重载工况优选68#
• 工作油温：10℃～70℃
• 容积效率：≥94%，高压内泄极小、供油稳定性优异
• 结构优势：泵芯可单独更换，现场维护便捷、维修成本低

工作原理

VQ25-75FRAA为高性能子母叶片定量泵，定子偏心量固定，转子带动子母叶片高速旋转，叶片在离心力与油压作用下紧密贴合定子内壁，形成连续密闭容腔，稳定完成吸油、压油动作。泵体输出流量仅随转速变化，保持恒定大流量供油，系统压力由外部溢流阀、调压阀调节。子母叶片结构可有效消除叶片卡滞、降低高压脉动，配合AA级精密配流结构，出油均匀、压力稳定，高速运行无啸叫，适合需要持续大流量、高压稳定供油的重载连续工况。

产品特点

• 高压高速重载：21MPa额定高压、最高2700r/min转速，适配高速、高压、连续重载工业场景
• 大流量高效率：75mL/r大排量设计，供油充足、设备动作速度快，容积效率高、能耗损失小
• 超低脉动静音：子母叶片+AA精密配流结构，压力脉动极小，高速运行噪音低、震动轻微
• 耐用抗冲击：高强度耐磨泵芯材质，抗压力冲击、抗疲劳，24小时连续运行稳定性强
• 维护便捷：泵芯模块化结构，可单独更换泵芯，无需整体拆卸泵体，检修省时省力
• 适配性广：标准法兰安装尺寸，通用性强，广泛适配塑机、机床、液压机等主流设备

典型应用

大中型注塑机主供油系统、压铸机液压动力单元、高速机床液压回路、工程机械辅助液压系统、大中型液压站大流量恒压供油、需要高速、高压、大流量连续工作的重载液压设备。

使用注意事项

• 定量泵无自动节能变量功能，开机前务必松开系统溢流阀泄压，空载启动后再逐步升压，严禁带压硬启动
• 系统压力必须依靠外部溢流阀、调压阀调节，禁止长期憋压运行，避免油温飙升、泵体过载磨损
• 严格匹配液压油粘度，高速工况优先选用68#抗磨液压油，保证润滑与密封性能
• 保持系统油液NAS8级以上洁净度，定期更换滤芯与液压油，防止杂质磨损子母叶片与配流盘
• 吸油管路必须通畅、无漏气、无堵塞，防止吸空、气蚀、异响、流量不足、压力波动
• 禁止长期峰值压力、极限转速持续运行，减少泵芯疲劳损耗，延长整体使用寿命
• 严格按右旋转向运行，禁止反转，防止叶片脱落、不出油、泵体损坏

常见故障及排查

• 压力建不起来、压力偏低：叶片磨损、配流盘内泄超标、溢流阀调压失效；检修更换磨损泵芯配件，校准外部调压系统
• 流量不足、动作偏慢：转速不达标、滤芯堵塞、管路进气、吸油不畅；清理滤芯、排查管路密封性、系统彻底排气
• 高速运行异响、啸叫震动：气蚀、油路进气、轴承磨损、泵芯磨损；检修吸油管路、更换轴承、更换磨损泵芯
• 油温快速升高：长期溢流卸荷、系统憋压、内泄过大；优化溢流压力参数、排查系统内泄故障
• 压力波动不稳：油液污染、配流面磨损、油路含气；更换洁净液压油、检修泵芯配合面、系统排气
• 泵体渗油漏油：密封件老化、法兰安装受力不均；更换全新密封件，对角均匀锁紧安装螺栓
