海思达HYSTAR叶片泵HQ15-26-F-RAA-30 HQ15-31-F-RAA-30

一、变量叶片泵

VP 系列

VP-08-35,VP-08-55,VP-08-70,VP-12-35,VP-12-55,VP-12-70,VP-15-35,VP-15-55,VP-15-70,VP-20-35,VP-20-55,VP-20-70,VP-30-35,VP-30-55,VP-30-70,VP-40-35,VP-40-55,VP-40-70

HVP 系列

HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

VHP 系列

VHP-20-70,VHP-30-70,VHP-40-70

二、定量叶片泵

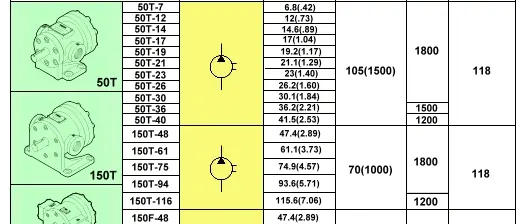

50T 系列

50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-43-FR

150T 系列

150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR

20VQ/25VQ/35VQ/45VQ 系列

20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

三、齿轮泵

HGP 系列

HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R

GPY 系列

GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

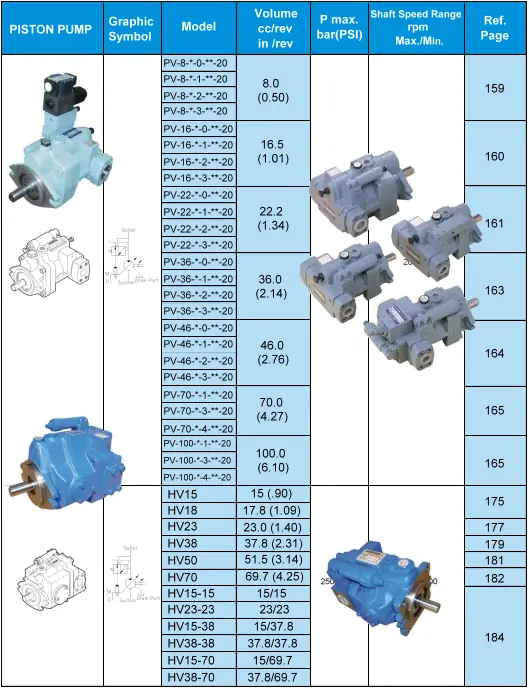

四、柱塞泵

A10VSO 系列

A10VSO18DR,A10VSO28DR,A10VSO45DR,A10VSO71DR,A10VSO100DR,A10VSO140DR,A10VSO18DFLR,A10VSO28DFLR,A10VSO45DFLR,A10VSO71DFLR,A10VSO100DFLR,A10VSO140DFLR

PV7 系列

PV7-1X/06-10RA01MA0-05,PV7-1X/10-20RE01MC0-10,PV7-1X/25-45RE01MC0-08,PV7-1X/40-71RE37MD0-08,PV7-2X/20-25RA01MA0-10

五、电磁换向阀

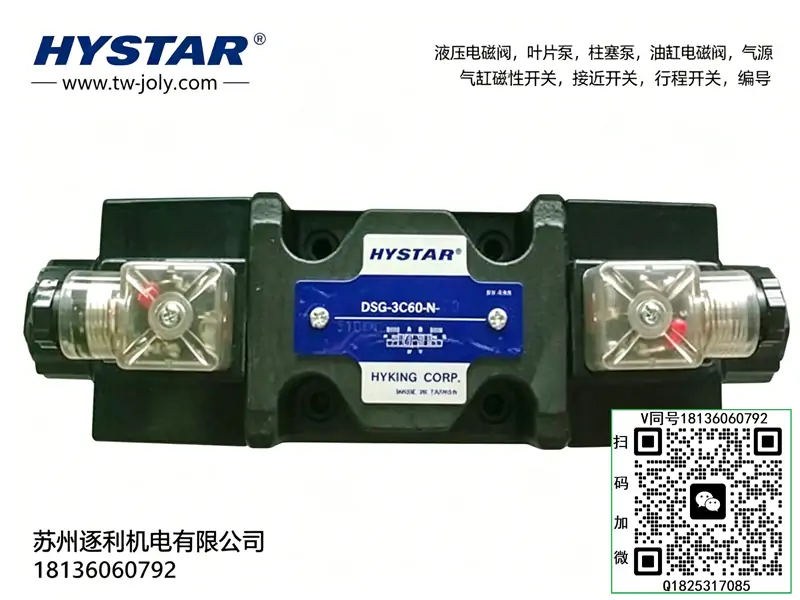

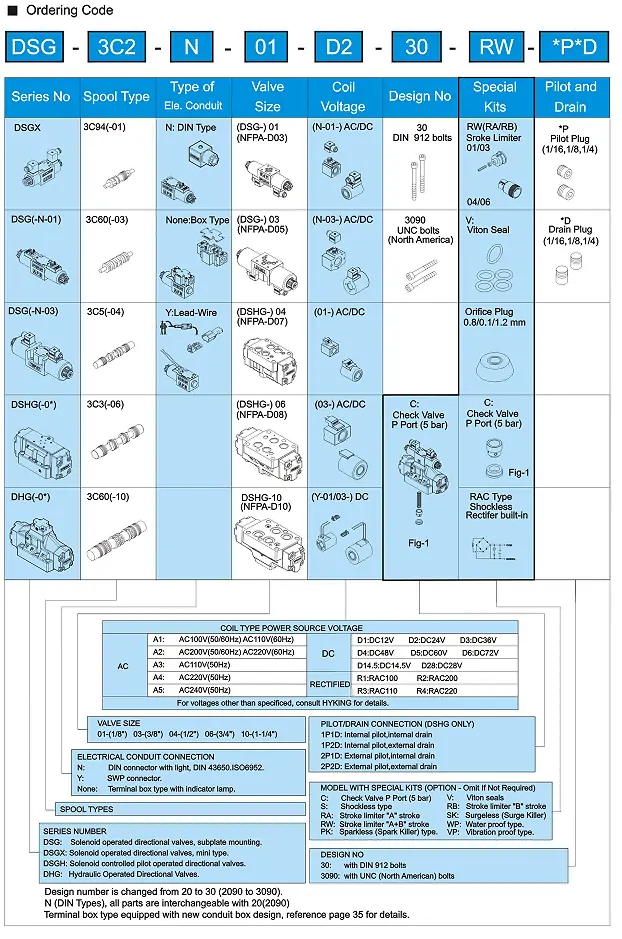

DSG-01 系列

DSG-01-2B2-D24,DSG-01-2B2-A110,DSG-01-2B2-A240,DSG-01-3C2-D24,DSG-01-3C3-D24,DSG-01-3C4-D24,DSG-01-3C5-D24,DSG-01-3C60-D24

六、压力控制阀

CBD 系列

CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDG/CPDF/CPDT 系列

CPDF-10-A1,CPDF-10-A2,CPDG-03-A1,CPDG-03-A2,CPDG-06-A1,CPDG-06-A2,CPDT-04-A1,CPDT-04-A2

CRG 系列

CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

七、比例阀

DVP 系列

DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列

EDG-01-C,EDG-01-H

型号释义

• HQ15：HQ系列15型高压压力补偿变量叶片泵，工业通用重载泵体结构，稳压精度高、适配连续工况
• 26：最大排量 26 mL/r，中小流量标准规格，兼顾动作速度与稳压稳定性
• F：法兰安装方式，电机直连结构、同轴度高、运行震动小
• R：右旋转向（工业标准电机正转方向，市面通用主流转向）
• AA：高精度稳压配置，压力波动极小、抗漂移、适配精密设备工况
• 30：升级密封与耐磨配置，耐高温、防渗漏、适配长期24小时连续运行

核心参数

• 排量范围：10～26 mL/r（压力补偿无级变量调节）
• 额定压力：21 MPa，峰值压力：24 MPa
• 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
• 输出流量（1800r/min）：18～46.8 L/min
• 调压范围：1.5～21 MPa，AA级高精度稳压，负载波动极小
• 结构形式：内置压力补偿变量、精密配流静音结构
• 安装方式：法兰直连安装
• 旋转方向：右旋（标准正转）
• 适用介质：46#、68#抗磨液压油，高温重载工况优选68#
• 工作油温：10℃～70℃
• 容积效率：≥93%，内泄极低、长效保压不漂移

工作原理

泵体采用精密定子、转子、叶片偏心配合结构，转子旋转带动叶片贴合定子内壁形成密闭容腔，持续完成吸油、压油循环。内置高精度压力补偿机构，可实时动态感应系统负载压力，自动调节定子偏心量改变输出排量。设备空载快速进给时，泵体输出最大排量，保障设备动作速度；系统达到设定工作压力后，自动减小排量进入小流量保压节能状态，无无效溢流发热。AA级稳压结构可有效抑制压力脉动，杜绝负载变化带来的压力漂移，适配精密稳压、连续生产工况。

产品特点

• 高压稳定重载：21MPa额定高压设计，泵体结构刚性强，抗压力冲击，可长期连续重载运行
• 高精度稳压：AA级精密补偿阀芯，压力响应灵敏，启停、负载变化时压力波动极小
• 节能低发热：全自动负载变量，快动作大流量、保压小流量，大幅降低系统能耗与温升
• 静音低震动：优化配流结构，压力脉动小，运转噪音低、震动轻微，适配精密车间环境
• 长效防渗漏：30级升级密封配置，耐高温、耐高压，长期保压工况无渗油、无泄压
• 耐用故障率低：耐磨叶片与配流盘组合，抗轻微杂质、抗疲劳，使用寿命长

典型应用

精密自动化设备液压系统、中小型注塑机辅助油路、机床进给与夹紧保压回路、小型液压机动力单元、工装夹具长效锁止液压站、需要高精度稳压、低噪节能的中高压工业液压工况。

使用注意事项

• 开机前必须逆时针松开调压旋钮，空载启动电机，运转平稳后再逐步升压，严禁带压启动损伤泵芯精密配件
• 调压遵循顺时针升压、逆时针降压原则，调试达标后锁紧调压螺母，防止设备震动引发压力漂移
• 系统油液需保持NAS8级以上洁净度，定期更换液压油与滤芯，防止杂质卡滞变量机构、磨损配流副
• 吸油管路严禁过长、过细、漏气，保证吸油通畅，杜绝吸空、气蚀、异响、压力不稳等故障
• 禁止长期峰值压力持续运行，减少密封件、补偿弹簧、定子结构疲劳损耗
• 严格保持右旋转向运行，禁止反转，避免叶片脱落、不出油、泵体损坏
• 长期停机重启前手动盘泵排气，避免泵内干磨，防止精密配件异常磨损

常见故障及排查

• 压力不足、建压缓慢：补偿弹簧疲劳、定子偏心机构卡滞、配流盘磨损内泄；清洗变量机构，更换失效弹簧与磨损泵芯配件
• 设备动作偏慢、流量不足：吸油滤芯堵塞、管路进气、叶片磨损、转速异常；清理滤芯、排查管路密封性、检修更换磨损叶片
• 运行异响、气蚀噪音：油路进气、吸空、轴承磨损、配流副异常；系统彻底排气、检修吸油管路、更换损坏轴承
• 油温快速升高：变量机构卡滞常开、长期溢流卸荷、系统内泄超标；清洗修复变量机构，优化系统压力参数
• 压力波动、轻微漂移：阻尼孔堵塞、油液污染、补偿阀芯灵敏性差；清洗阻尼孔与稳压阀芯，更换洁净液压油
• 泵体渗油：密封件老化、法兰安装受力不均；更换升级密封件，对角均匀锁紧安装螺栓
