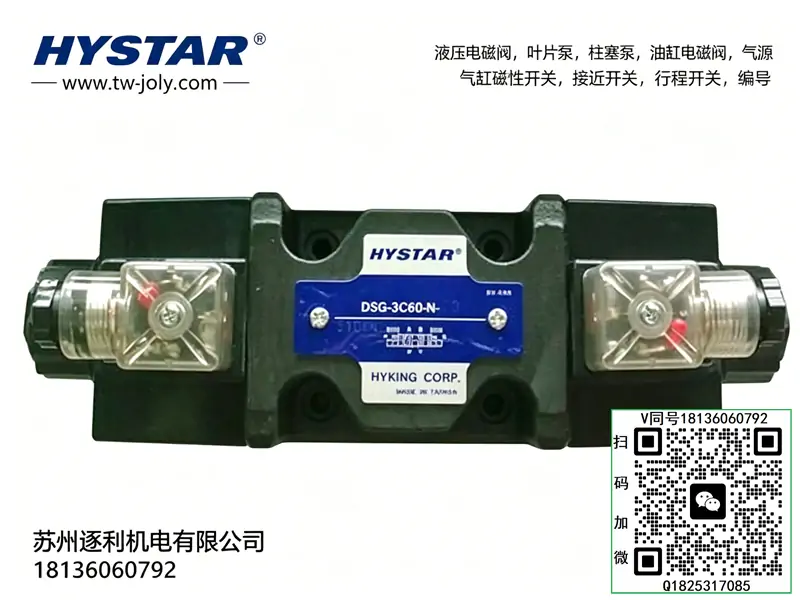

HYSTAR海思达电磁阀DSG-01-3C2/3C3/3C4/3C60-DC24
一、变量叶片泵
VP 系列
VP-08-35,VP-08-55,VP-08-70,VP-12-35,VP-12-55,VP-12-70,VP-15-35,VP-15-55,VP-15-70,VP-20-35,VP-20-55,VP-20-70,VP-30-35,VP-30-55,VP-30-70,VP-40-35,VP-40-55,VP-40-70

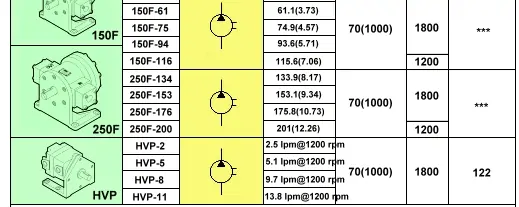

HVP 系列
HVP-20-FA3,HVP-30-FA3,HVP-40-FA3
VHP 系列
VHP-20-70,VHP-30-70,VHP-40-70
二、定量叶片泵

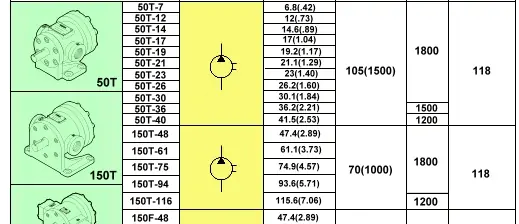

50T 系列
50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-43-FR
150T 系列
150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR
20VQ/25VQ/35VQ/45VQ 系列
20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ
三、齿轮泵
HGP 系列
HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R
GPY 系列
GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R
四、柱塞泵
A10VSO 系列
A10VSO18DR,A10VSO28DR,A10VSO45DR,A10VSO71DR,A10VSO100DR,A10VSO140DR,A10VSO18DFLR,A10VSO28DFLR,A10VSO45DFLR,A10VSO71DFLR,A10VSO100DFLR,A10VSO140DFLR
PV7 系列
PV7-1X/06-10RA01MA0-05,PV7-1X/10-20RE01MC0-10,PV7-1X/25-45RE01MC0-08,PV7-1X/40-71RE37MD0-08,PV7-2X/20-25RA01MA0-10
五、电磁换向阀
DSG-01 系列
DSG-01-2B2-D24,DSG-01-2B2-A110,DSG-01-2B2-A240,DSG-01-3C2-D24,DSG-01-3C3-D24,DSG-01-3C4-D24,DSG-01-3C5-D24,DSG-01-3C60-D24
六、压力控制阀
CBD 系列
CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325
CPDG/CPDF/CPDT 系列
CPDF-10-A1,CPDF-10-A2,CPDG-03-A1,CPDG-03-A2,CPDG-06-A1,CPDG-06-A2,CPDT-04-A1,CPDT-04-A2
CRG 系列
CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2
七、比例阀
DVP 系列
DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70
EDG 系列
EDG-01-C,EDG-01-H

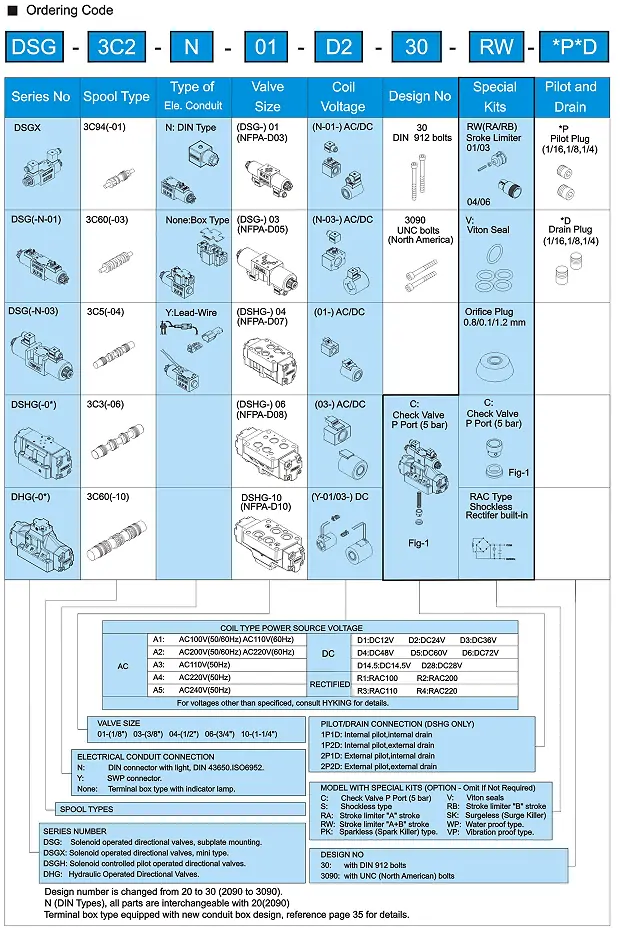

型号释义
- DSG：通用型电磁换向阀系列，板式安装、湿式电磁驱动
- 01：阀体规格，6mm 公称通径，小型标准阀组安装尺寸
- 3：三位阀结构，双侧弹簧对中复位
- C2：阀芯机能，中位泄压型，中位 P 通 T 卸荷，A、B 口封闭
核心参数
公称通径：6mm
结构形式：三位四通湿式电磁换向阀
最高工作压力：25MPa
额定流量：30L/min
复位方式：双侧弹簧自动对中
适用介质：46#、68# 抗磨液压油
工作油温：-10℃～70℃
安装方式：标准 01 板式安装
工作原理
两侧电磁铁通断电控制阀芯左右滑移，切换油路流向，控制执行元件伸缩动作。两侧均断电时阀芯回中位，压力油直接回油箱卸荷，油缸两腔封闭静止；单侧通电切换工位，油路导通执行正向、反向动作，断电自动复位卸荷停机。
产品特点
中位自动卸荷，空载能耗低、系统温升小
换向响应灵敏，动作切换平稳冲击小
阀体紧凑小巧，适配小型液压站集成装配
密封配合精密，内泄量低，动作定位稳定
通用标准安装尺寸，可搭配各类 01 叠加阀组合
典型应用
小型机床进给控制、自动化工装夹紧回路、轻型液压设备动作换向、小型液压机基础动作系统
使用注意事项
匹配额定供电电压，避免电压异常损坏线圈
定期过滤更换液压油，防止杂质卡滞阀芯
不可长期超额定流量运行，避免动作抖动发热
接线端子紧固牢靠，震动环境避免虚接误动作
螺栓对角均匀锁紧，保证安装面密封无渗漏
常见故障及排查
中位不保压下滑：阀芯磨损、杂质卡滞，清洗检修阀件
换向卡顿无动作：线圈损坏、弹簧失效，更换对应配件
动作速度不稳：油路进气、油液脏污，排气换油清洁阀体
阀体渗油漏油：密封件老化、安装受力不均，更换密封均匀紧固
