韩国电磁阀叠加阀BESKO MP-03W-20-40液压阀
---
一、液压泵（PUMP）
1）变量叶片泵
- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63
2）定量叶片泵（单联）
- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23
- BV2R2Q：BV2R2Q-26/33/41/47/53/59
- BV2R3Q：BV2R3Q-52/66/76/94
- BT6C、BT7B、BTXB
3）定量叶片泵（双联）
- BT6DC、BT6CC、BT6EDC
- BT7QDC、BT7QEC、BT7EE、BT7QCC
4）定量叶片泵（三联）
- BT6DCC、BT6EDC
5）齿轮泵
- GP100、GP20、AP100
---
二、液压阀（VALVES）
1）电磁换向阀（KSO 系列，最常用）

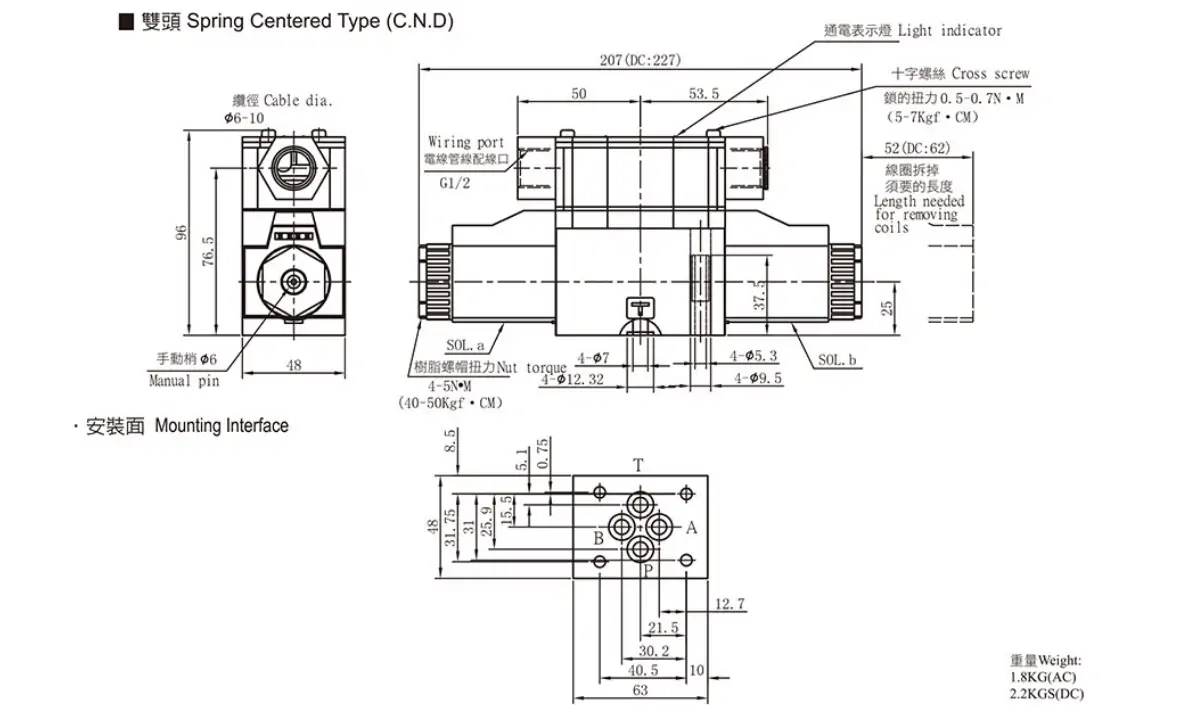

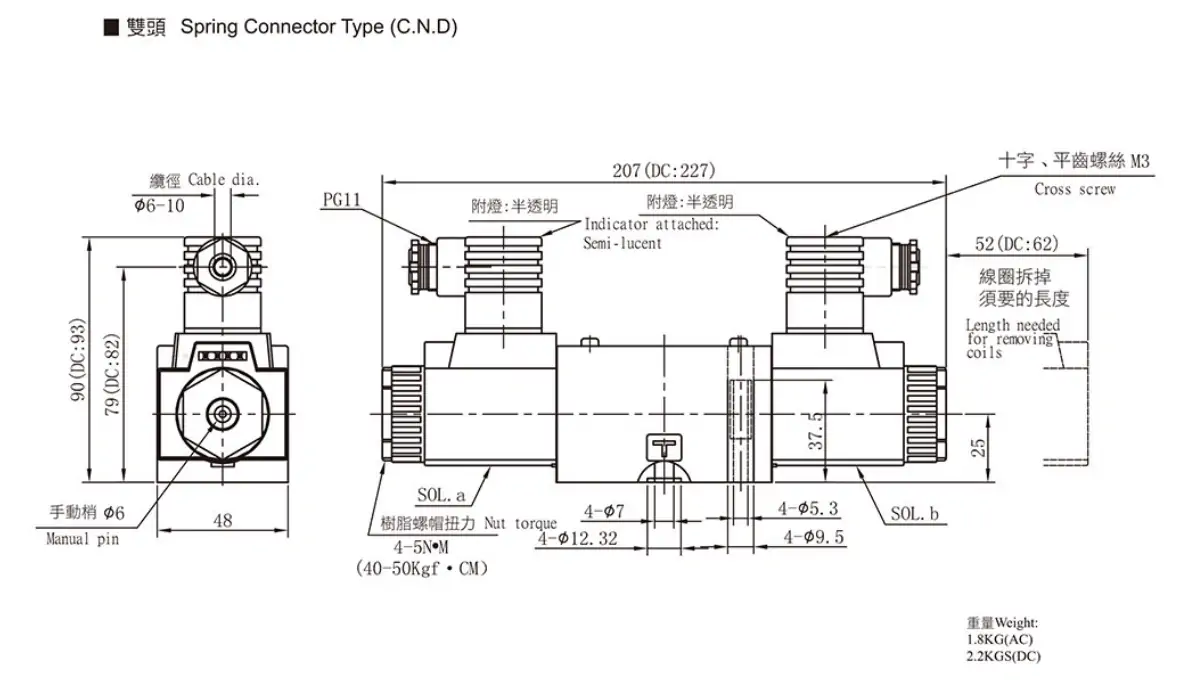

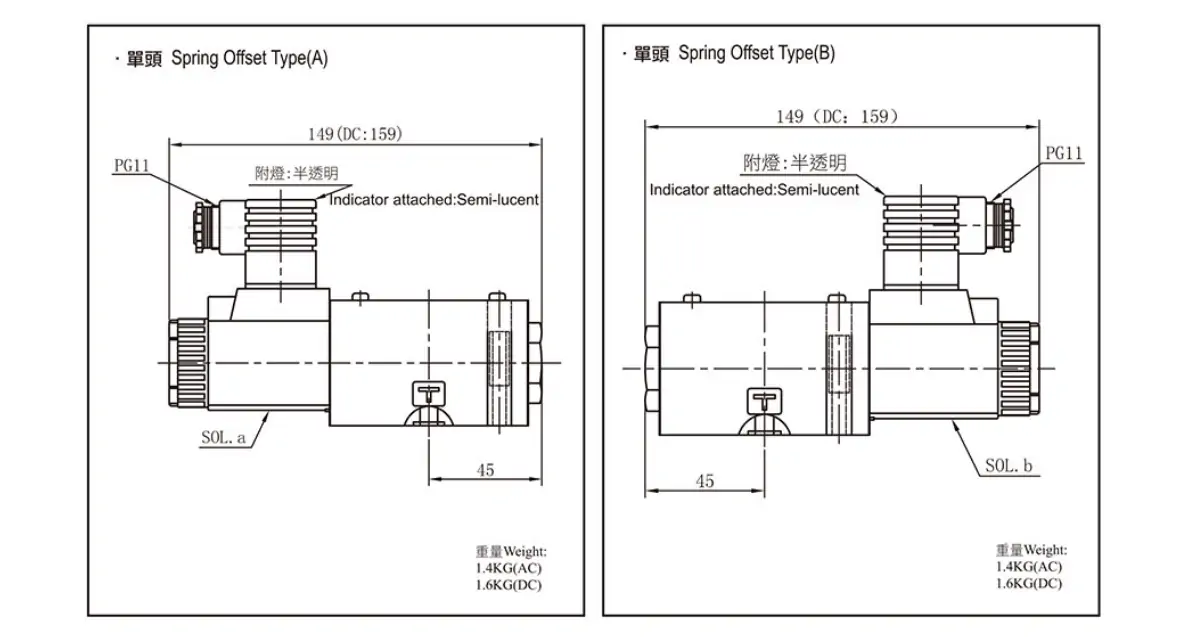

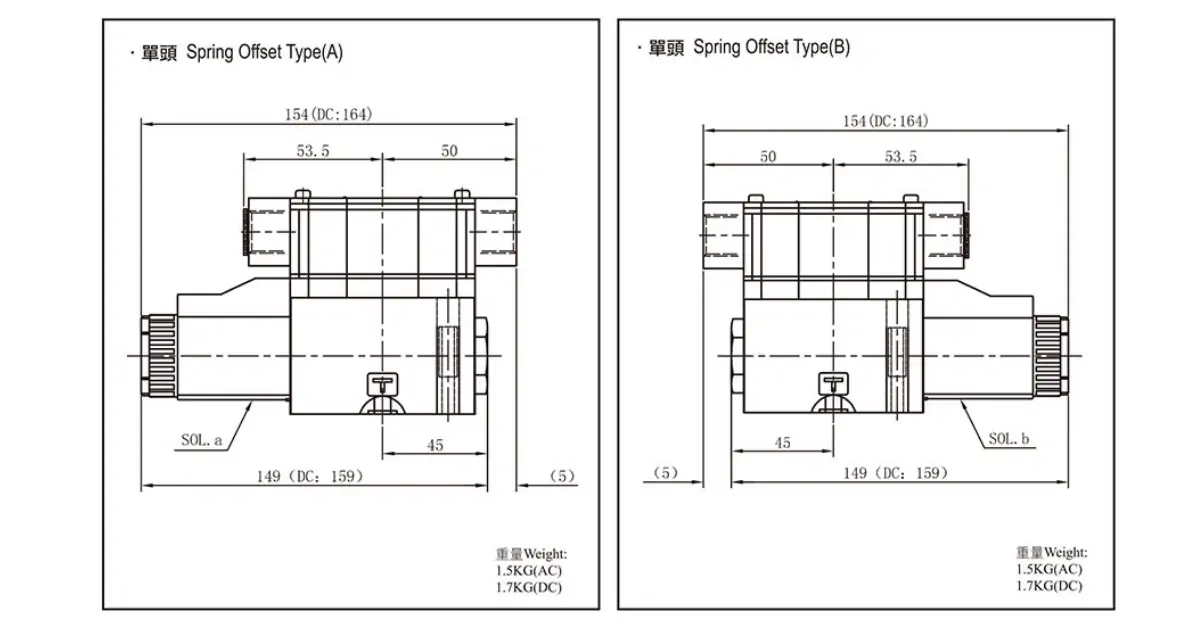

- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220
- KSO‑G02：
- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP
- 3 位：3C2、3C4、3C6、4CD、4CP、66CD
- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10

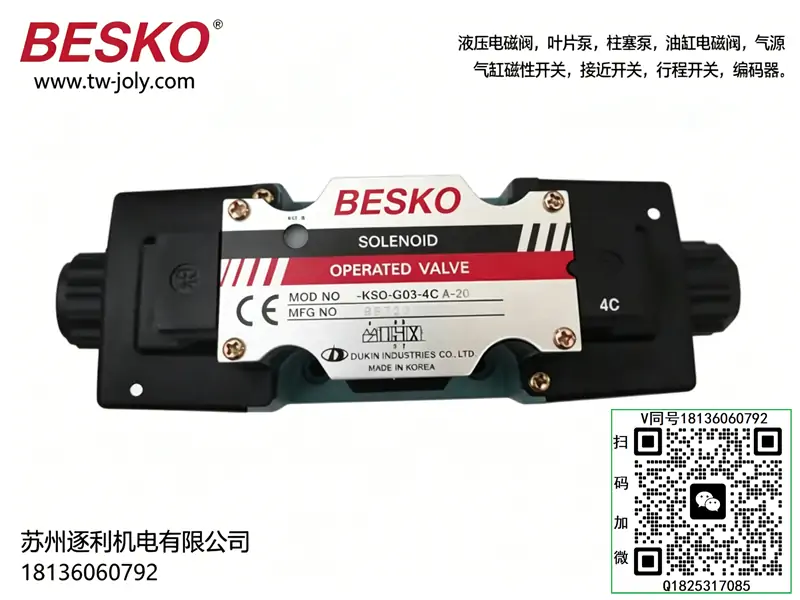

- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10
- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10
2）叠加阀（MP/MT/MR/MG 系列）
- 叠加式单向阀（MP）：
- MP‑02W/02A/02B‑20‑50
- MP‑03W/03A/03B‑20‑40
- MP‑06W‑20‑30
- 叠加式液控单向阀（MPD）：
- MPD‑04W/04A/04B
- MPD‑06W‑20‑20
- 叠加式节流 / 单向节流（MT）：
- MT‑02P/02T、MT‑02W/02A/02B
- MT‑03P、MT‑03W‑40
- 叠加式溢流阀（MR）：
- MR‑02P‑50、MR‑03P‑50
- 叠加式减压阀（MG）：
- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B
3）压力控制阀（溢流 / 减压 / 顺序）
- 直动溢流阀（JR/SR/DSR）：
- JR‑G02、SR‑02、DSR‑G02（缓冲型）
- 先导溢流阀（DBW 型）：
- DBS‑G03‑3‑BP‑10（电磁溢流）
- 减压阀：PRV‑03/06/10、MG‑03/06
- 平衡阀：SGR‑G03‑1‑10
4）单向阀 / 梭阀 / 分流集流阀
- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06
- 管式单向阀（LPC）：LPC‑04/06/08
- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08
- 单向节流阀（JF）：JF‑G030‑15
5）手动 / 机动 / 凸轮阀
- 手动换向阀（DM/SLV）：
- DM‑T06‑2C‑10、SLV‑02B‑20
- 凸轮操纵阀（LMD）：
- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50
6）其他阀
- 电磁双单向阀（DCSV‑G02）
- 法兰式压力阀（BR5V/BR5U）
- 插装溢流阀（DCRV 350K、DC1V‑10）
---
三、液压缸（CYLINDER）
- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）
- 薄型缸：CQ2 系列
- 非标可定制（行程、法兰、耳轴等）
---
四、液压附件
- 压力表座（BG‑02AB）
- 歧管块（BT‑※03、BS‑03/BE‑03）
- 吸油法兰（SFB）
- 油位计（C 型）
- 滤芯（LPFE 0625 PS‑70、SMR‑125）
---

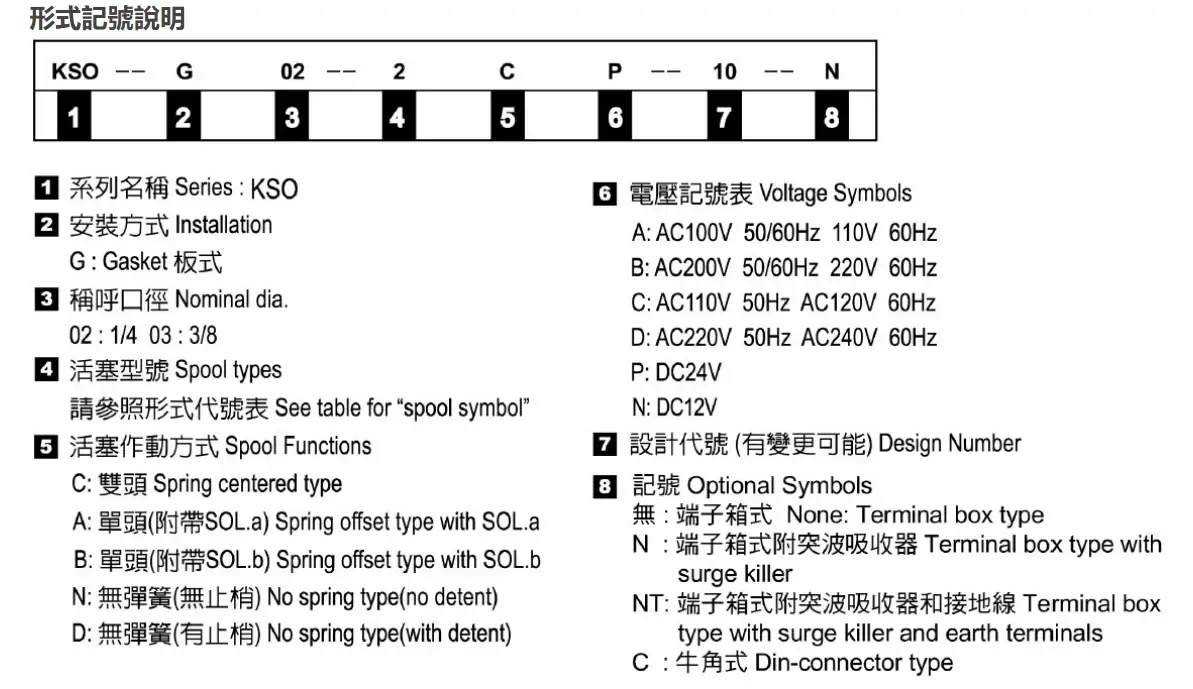

五、型号命名规则（快速识别）
- KSO‑G02‑2BB‑10
- KSO：电磁换向阀
- G02：安装规格（02=6 通径，03=10 通径）
- 2BB：2 位、B 型机能、弹簧复位
- 10：设计序号
- MP‑03W‑20‑40
- MP：叠加单向阀
- 03：规格
- W：双向
- 20：开启压力
- 40：最大流量
型号释义
- MP：叠加式液控单向阀系列（大金DAIKIN标准），又称液压锁，用于油缸保压、锁紧防回落、零泄漏锁止回路
- 03：03系列阀体规格，10mm公称通径（3/8寸），大流量重载型，适配03规格电磁阀叠加阀组
- W：双向锁止机能，A、B双油路均带液控单向锁止，可实现油缸双向保压、双向防回落
- 20：标准低压开启压力规格，液控开启灵敏、泄压顺畅，无卡滞、无残留压力
- 40：升级版密封结构代码，耐高压、低内泄、长效保压，适配工业24小时连续工况
核心参数
- 公称通径：10mm（03标准重载通径）
- 结构形式：叠加式、双向液控单向、锥面零泄漏密封
- 最高工作压力：25MPa
- 额定流量：80L/min，最大通流85L/min
- 液控开启压力：0.2MPa（低压即可解锁，换向顺畅无滞后）
- 密封性能：锥面硬密封，双向保压零内泄，长时间锁止无沉降
- 安装方式：标准03叠加式安装，可直接叠加于DSG-03系列阀组
- 阀体重量：3.5kg
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～70℃
- 运行特性：保压稳定、解锁灵敏、无冲击、无抖动、重载锁止不回落
工作原理
本阀为双向液控单向锁止结构，A、B两路独立配置精密锥面单向阀芯与液控顶针。电磁阀中位停机或油路保压时，依靠油压与弹簧力压紧锥面密封，双向油路彻底锁死，油缸两腔封闭，实现绝对保压、杜绝自重回落、负载沉降；当系统正向/反向换向动作时，对应油路压力推动液控顶针，顶开对侧单向阀芯，解锁回油通路，油路正常换向流通。纯液压机械控制，无需电控信号，锁止可靠、解锁灵敏，完美适配重载长效保压、承重防坠、工装锁紧等高稳定性需求工况。
产品特点
- 双向零泄漏保压：W型双路锁止，A、B口均可密封保压，重载负载长时间不掉压、不沉降，锁止精度极高
- 大流量低压损：10通径大流道设计，通流能力强，设备动作速度快，几乎无节流压降损耗
- 低压灵敏解锁：0.2MPa低开启压力，换向解锁无延迟、无卡顿，动作衔接平顺无冲击
- 叠加集成紧凑：无需外接管路，直接叠加装配，减少泄漏点、节省空间、阀组整洁规范
- 高压重载耐用：25MPa高压承压等级，阀体刚性强，抗压力冲击、抗负载震动，适配长期连续工况
- 通用性极强：标准03系列安装尺寸，可与DSG-03全系电磁阀、03叠加阀自由组合替换
典型应用
液压机滑块自重防坠回路、大型工装夹具长效锁紧保压系统、注塑机合模锁模油路、升降平台载重防回落、机床重载进给锁止、需要双向保压、零泄漏锁止、重载稳定的大中型液压设备工况。
使用注意事项
- 必须保证系统油液高度洁净，细微杂质卡在锥面密封处会直接导致不保压、轻微泄压、负载沉降
- 严格匹配03规格阀组叠加装配，禁止与01小通径阀体混用，避免通流不足、动作卡顿
- 液控单向阀严禁单独长期憋压超20MPa，减少锥面与弹簧疲劳损耗，延长保压寿命
- 叠加安装时阀面垫片平整，螺栓对角均匀锁紧，防止阀体变形、贴合面渗油、密封失效
- 设备调试时慢速换向，避免高压瞬时冲击造成阀芯密封错位、影响保压精度
- 定期更换液压油与滤芯，防止油液氧化积碳磨损精密锥面密封，维持零泄漏性能
常见故障及排查
- 油缸回落、负载沉降、不保压：锥面卡杂质、阀芯密封磨损、弹簧疲劳；拆解清洗双路密封面，更换磨损阀芯与弹簧配件
- 换向卡顿、解锁不灵敏：液控顶针卡滞、油液粘稠脏污；清洗液控机构，更换洁净液压油
- 动作速度偏慢、流量不足：油路通流堵塞、阀体内积垢；彻底清洗阀体流道，清理油路杂质
- 保压间歇性失效：油液含气、压力不稳；系统彻底排气，排查油路进气点
- 阀面渗油漏油：密封垫老化、安装受力不均；更换全新密封垫片，对角均匀紧固螺栓
