PNEUMAN 薄型气缸 PCDJ2B-20/25/32*50 治具气缸气动元件

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

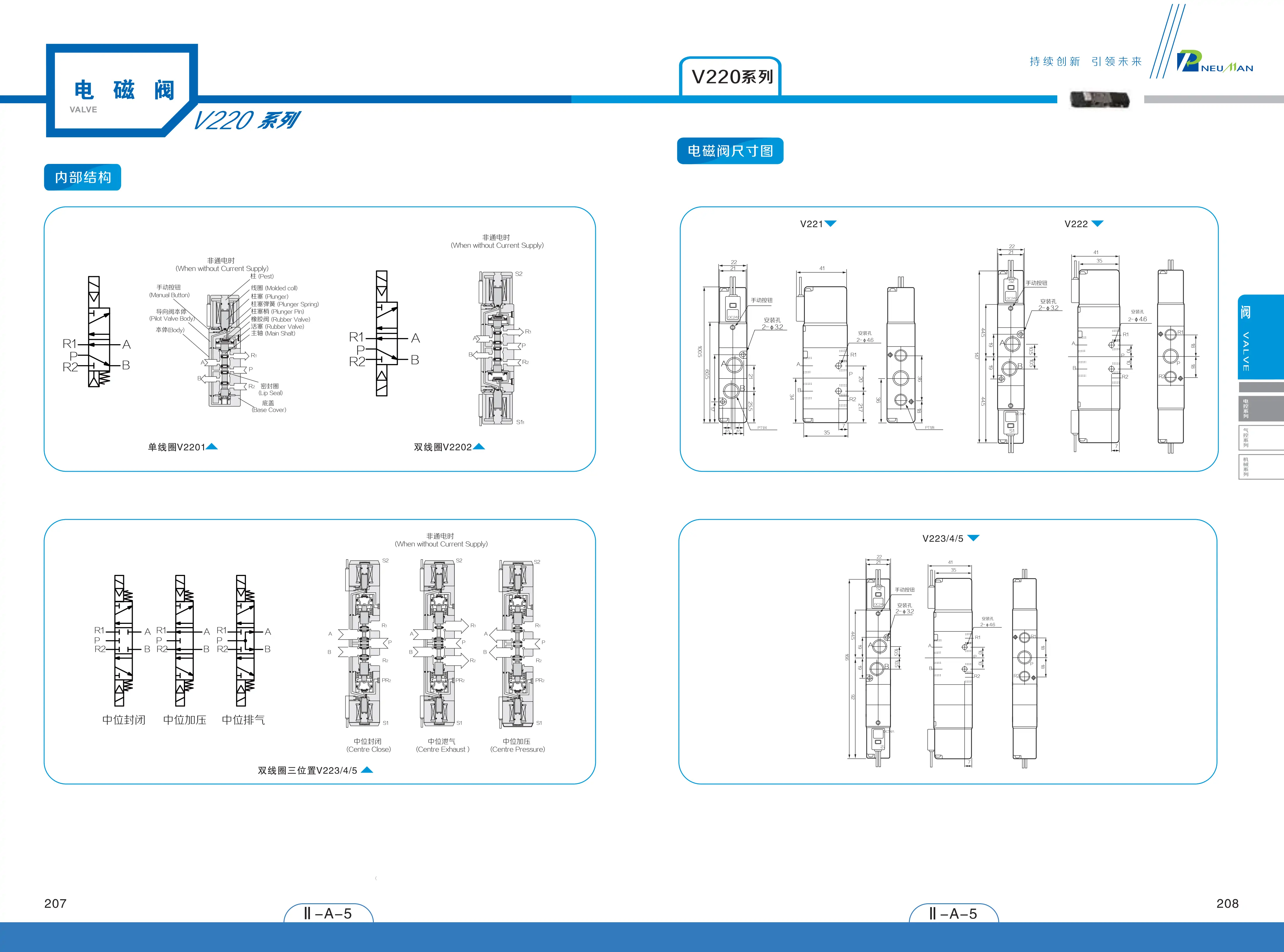

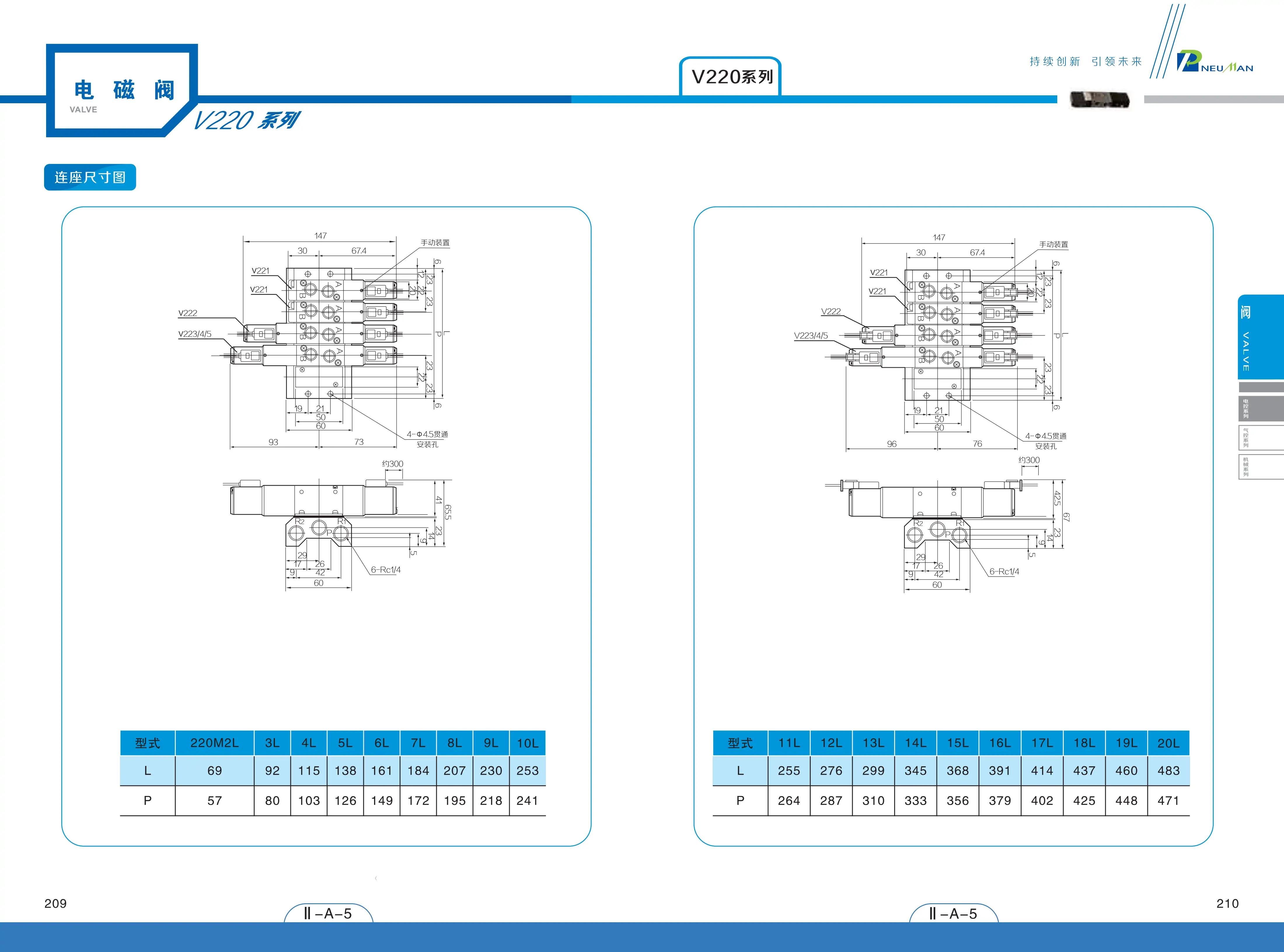

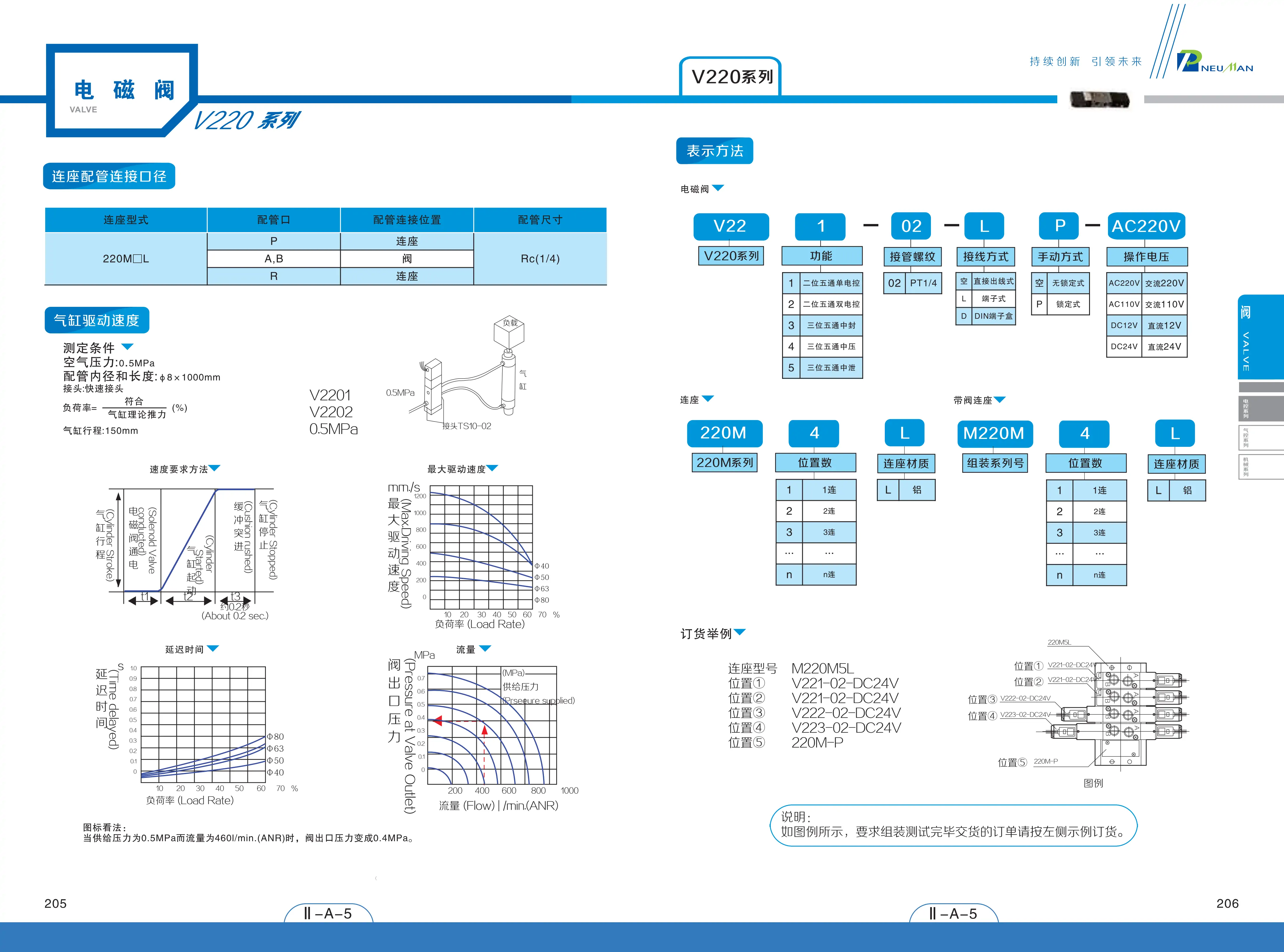

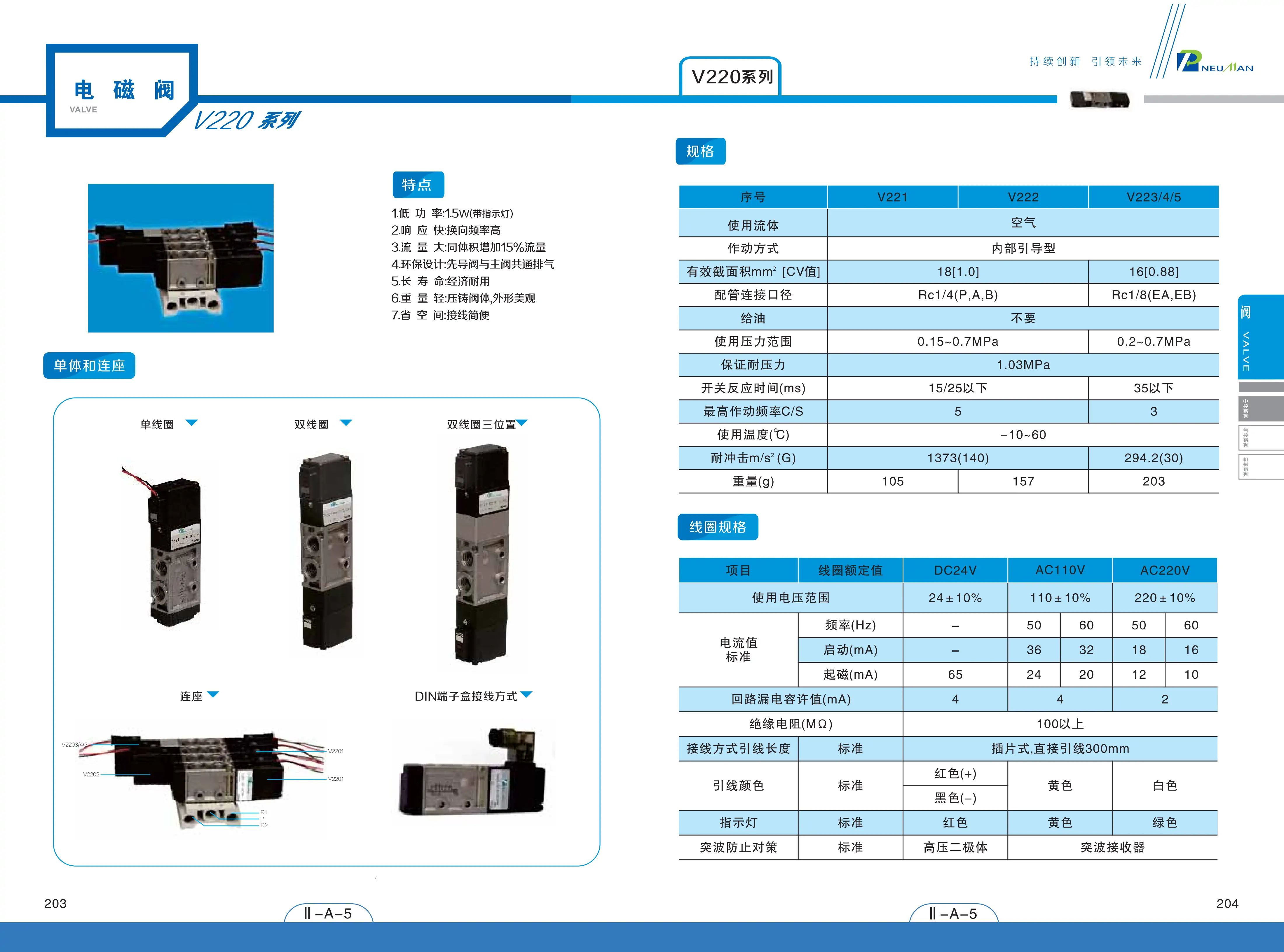

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

4. 手动阀 / 机械阀（RBS / RBD 系列）

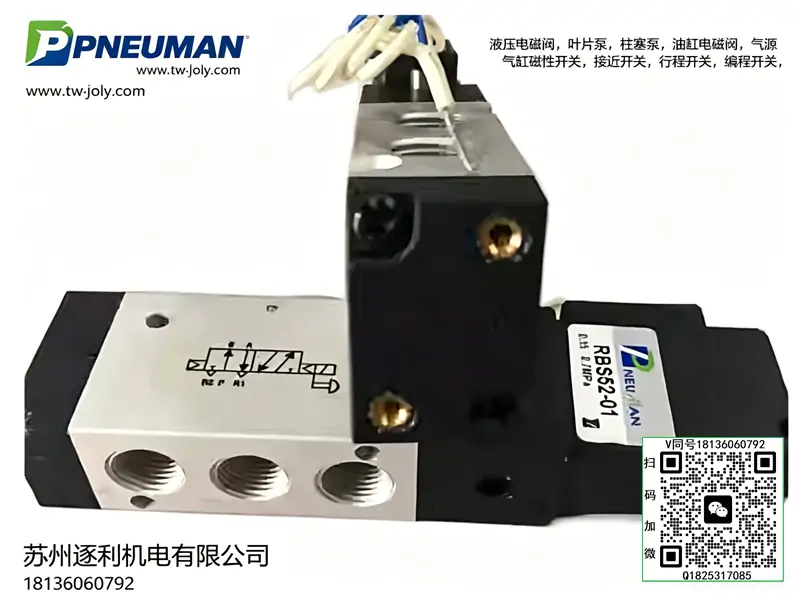

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

• 可调 / 固定缓冲器（AC/AD 对应型号）
• 压力开关：PS 系列（PS-10/20/30）

一、品牌与型号逐位释义

• 品牌：PNEUMAN，同厂全系气动元件，和RBS52-02、V181-01、PCD85-32气源、电气配套完全通用
• PCD：APMATIC迷你气缸主系列，带内置活塞磁环，支持磁性开关感应检测
• J2B：笔型结构代码，通体不锈钢圆管、无拉杆、杆端外螺纹、前端通孔固定，对标市面CDJ2B通用尺寸，可直接互换
• 20：缸径20mm（行业简写标注，尾部无额外数字默认行程20mm）
• 区分记忆：PCD85=铝合金短行程迷你缸（前端法兰固定）；PCDJ2B=不锈钢笔型细长缸（通孔直接固定），安装结构不通用，气路电磁阀通用

二、基础结构定义

• 气缸类型：双作用单活塞杆笔型气缸，双向气压驱动，无内置复位弹簧，必须五通电磁阀换向控制
• 缸径/行程：缸径20mm，额定有效行程20mm，机械极限公差±0.4mm
• 进气接口：缸体尾部双侧M5细牙内牙（0分微型接口），适配Φ4气管，不可和1分/2分气管直连
• 内置配置：原厂标配活塞磁环，适配APMATIC常规磁性感应开关，检测伸出/缩回原位信号
• 缓冲形式：两端聚氨酯橡胶固定缓冲，无可调气缓冲，仅限低速平稳推送，禁止高速硬撞击
• 杆端样式：活塞杆外牙M8×1.25，标配防尘螺母，可直接安装治具顶头、浮动接头

三、核心技术参数

• 工作气压：0.2～0.7MPa（2-7kg/cm²），现场最优使用压力0.4~0.55MPa
• 耐压极限：0.9MPa，超过压力会造成不锈钢缸筒胀形、端面密封崩脱漏气
• 理论输出力（0.5MPa）：伸出推力≈314N，缩回拉力≈262N，属于中轻载夹紧、顶料、退料主力缸
• 动作速度：30~400mm/s，超过400mm/s会出现活塞杆抖动、密封单边磨损、异响
• 润滑要求：无油润滑设计，后期无需添加油雾，搭配干燥气源即可长期使用
• 主体材质：304不锈钢缸筒、硬质镀铬活塞杆、工程塑料前端导向套
• 密封材质：NBR丁腈橡胶，耐普通切削油水，不耐强酸强碱腐蚀
• 使用温度：0℃~60℃，低温低于0℃密封会硬化卡顿，高温加速密封老化
• 使用寿命：≥900万次往复，洁净干燥气源下优于铝合金PCD85系列
• 防护等级：IP55，防尘、防切削液飞溅，适配机床、塑胶自动化狭小空间安装

四、伸缩动作逻辑（配套RBS52-02）

1. 电磁阀断电常态：气缸完全缩回，活塞杆贴合尾部限位
2. 电磁阀线圈通电：气缸匀速伸出20mm，到达前端橡胶缓冲限位停止
3. 禁忌搭配：严禁使用V181-01二位三通阀控制，三通阀只能控单作用弹簧缸，无法实现双向复位，会直接导致气缸卡滞

五、标准安装方式

• 主体安装：缸身外圈通孔贯穿螺丝横向固定，占用纵深空间极小，适合设备侧边、模组夹缝安装
• 负载要求：严格同轴受力，禁止侧向偏心、横向掰动活塞杆，笔型缸无侧向导向，偏载3mm以上直接拉伤活塞杆、刮坏密封圈
• 选配附件：微型浮动接头、杆端防回转限位块，消除治具安装同轴度误差

六、气路配套接法

• RBS52-02 A口 → PCDJ2B无杆腔尾部进气口（伸出控制）
• RBS52-02 B口 → PCDJ2B有杆腔尾部进气口（缩回控制）
• 管路适配：转接M5转G1/8直通接头，可和现有1分气管互通，无需更换整线气管
• 前端气源：标配气动二联件（过滤+减压），无需油雾，过滤精度≤5μm，杜绝细微粉尘进入缸体
• 排气处理：电磁阀R/S口安装微型消声器，防止排气扬尘倒灌污染缸内密封

七、安装使用注意事项

• 不锈钢缸筒极易吸附铁屑，机床工况必须加装前置精密过滤器，铁屑进入缸内会永久性划伤内壁，不可逆漏气
• 活塞杆出厂自带防尘脂，禁止擦拭清除，防尘脂可阻挡细微粉尘进入前端导向套，延长密封寿命
• 往复动作间隔≥0.25s，短行程高频往复容易造成两端缓冲胶垫疲劳碎裂，出现末端撞击异响
• 磁性开关安装位置：伸出检测点距离端面1.5mm，缩回检测点距离端面2mm，避免高速动作信号滞后误触发
• 禁止超行程硬顶负载，20mm为机械死限位，强行过载会导致活塞脱胶、活塞杆弯曲变形
• 长期停机超过7天，重启前先空载往复5次，排出缸内冷凝积水，防止内部锈蚀卡缸

八、常见故障排查

• 伸出无力、速度缓慢：气源压力不足、M5转接接头节流堵塞、活塞内泄；疏通接头、上调系统压力、更换内部密封包
• 缩回卡顿、单边卡滞：前端导向套积尘、活塞杆细微弯曲；拆解清洗导向套、校正活塞杆同轴度
• 缸尾螺纹处漏气：尾部堵头O圈老化、转接接头扭力过大；更换微型O圈，扭力控制在0.6N·m以内
• 磁性开关无信号：活塞磁环脱落、开关感应距离偏移；重新固定磁环，微调开关前后位置
• 空载顺畅带载不动：气管折弯负压、背压过高；理顺气管、清理电磁阀排气消声器堵塞杂物

九、APMATIC全系气动配套总对照表
