PNEUMAN 标准气缸 PCD85-32/40/50/63*100 迷你气动缸

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

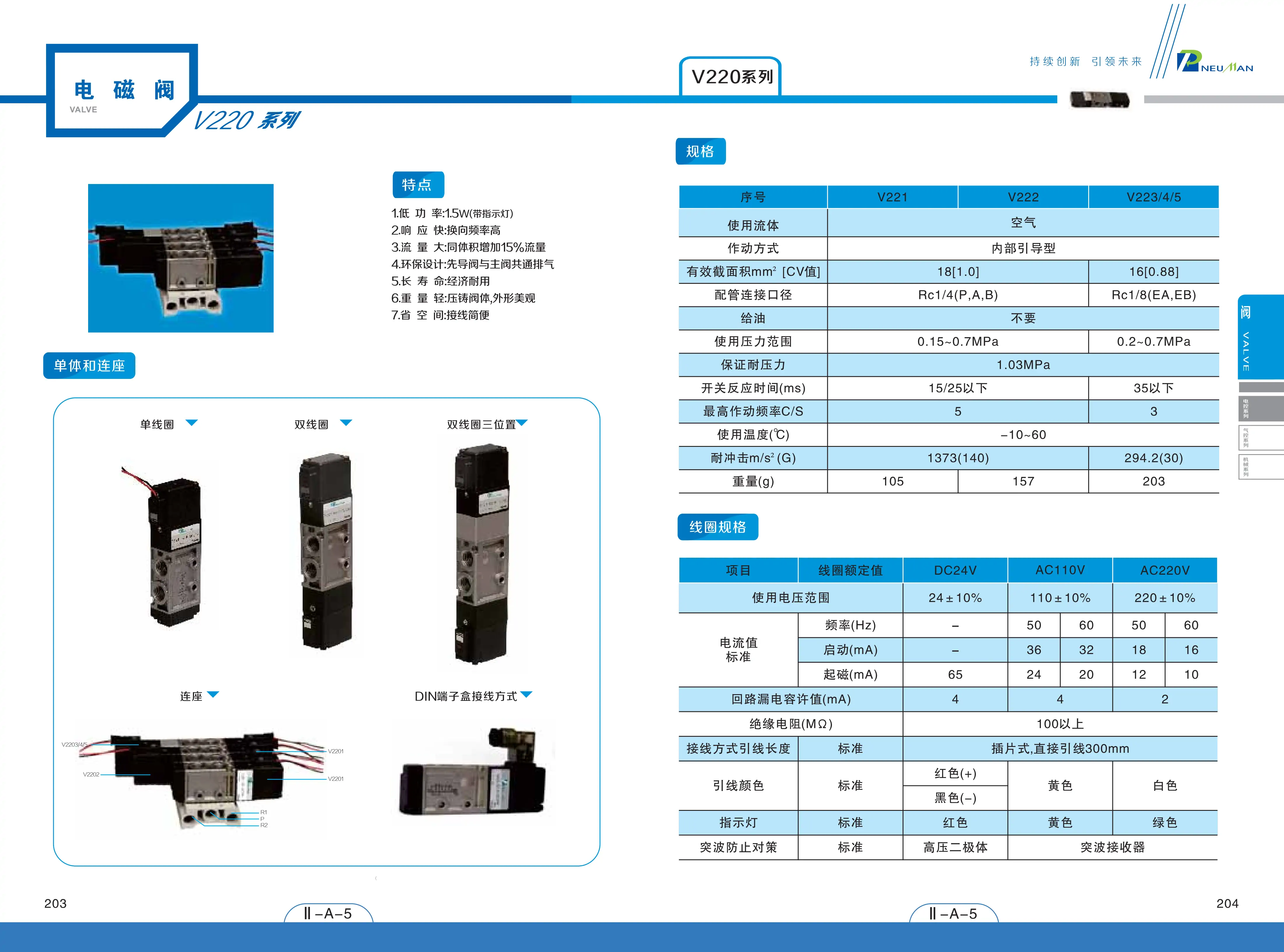

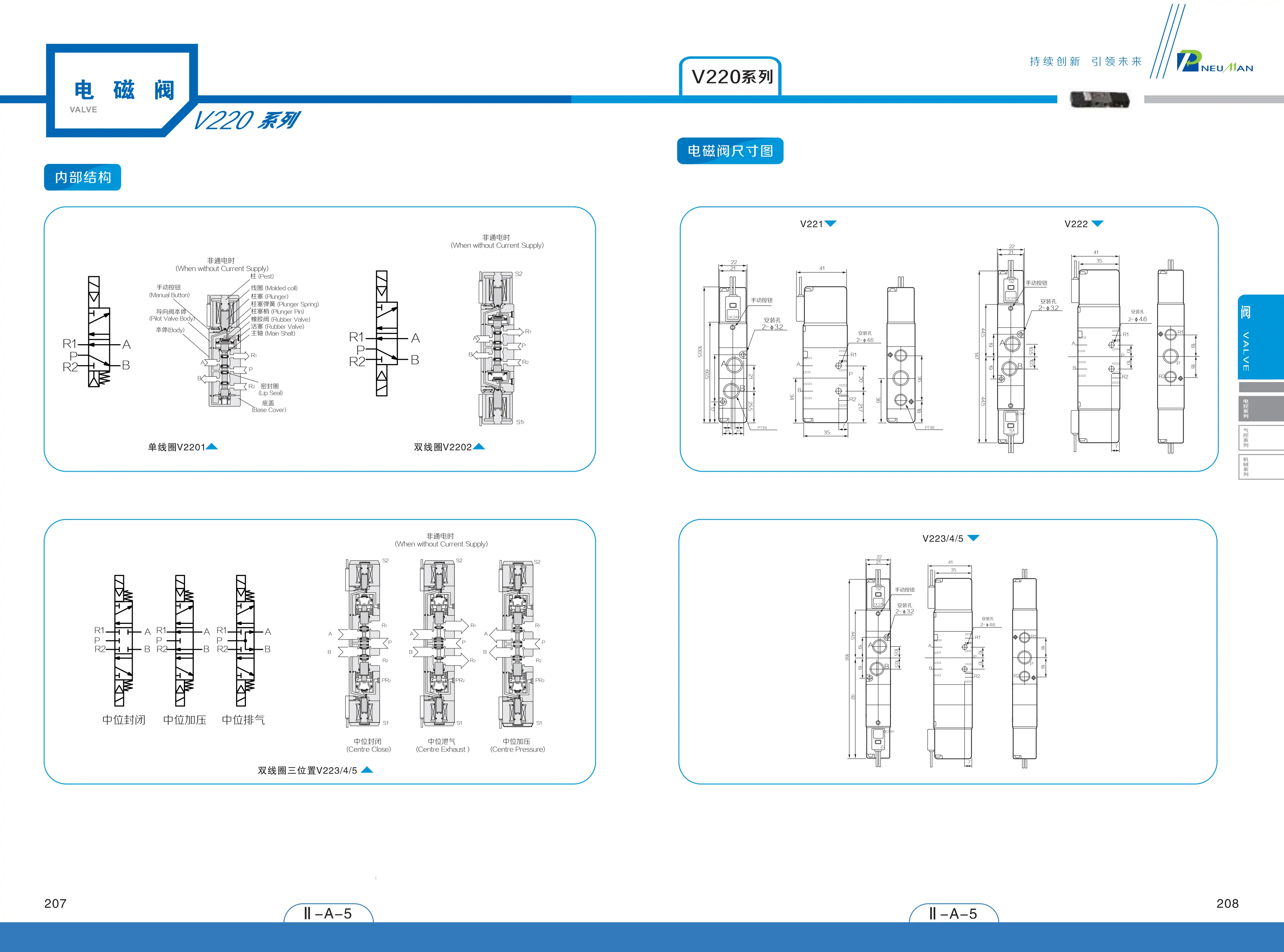

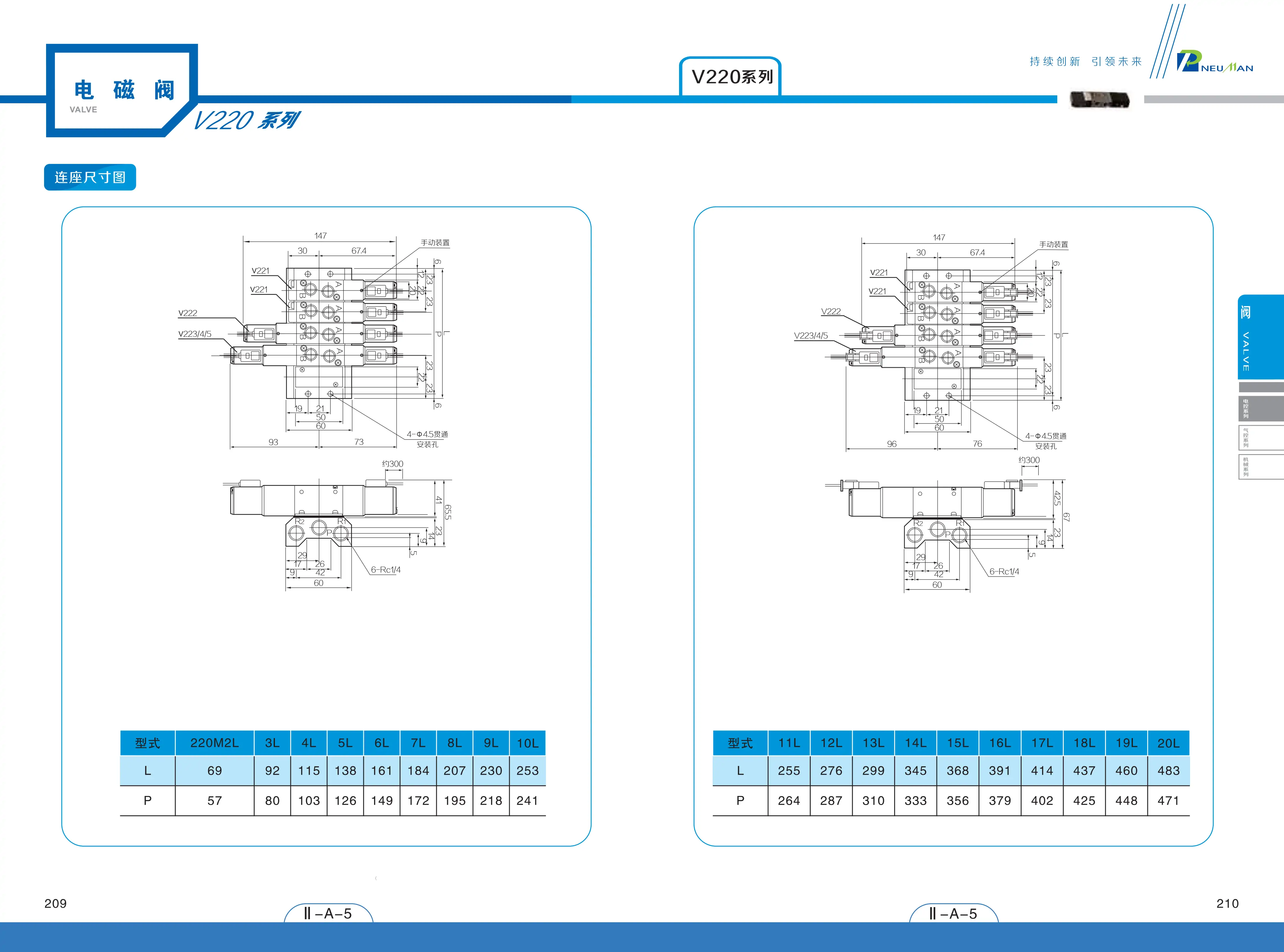

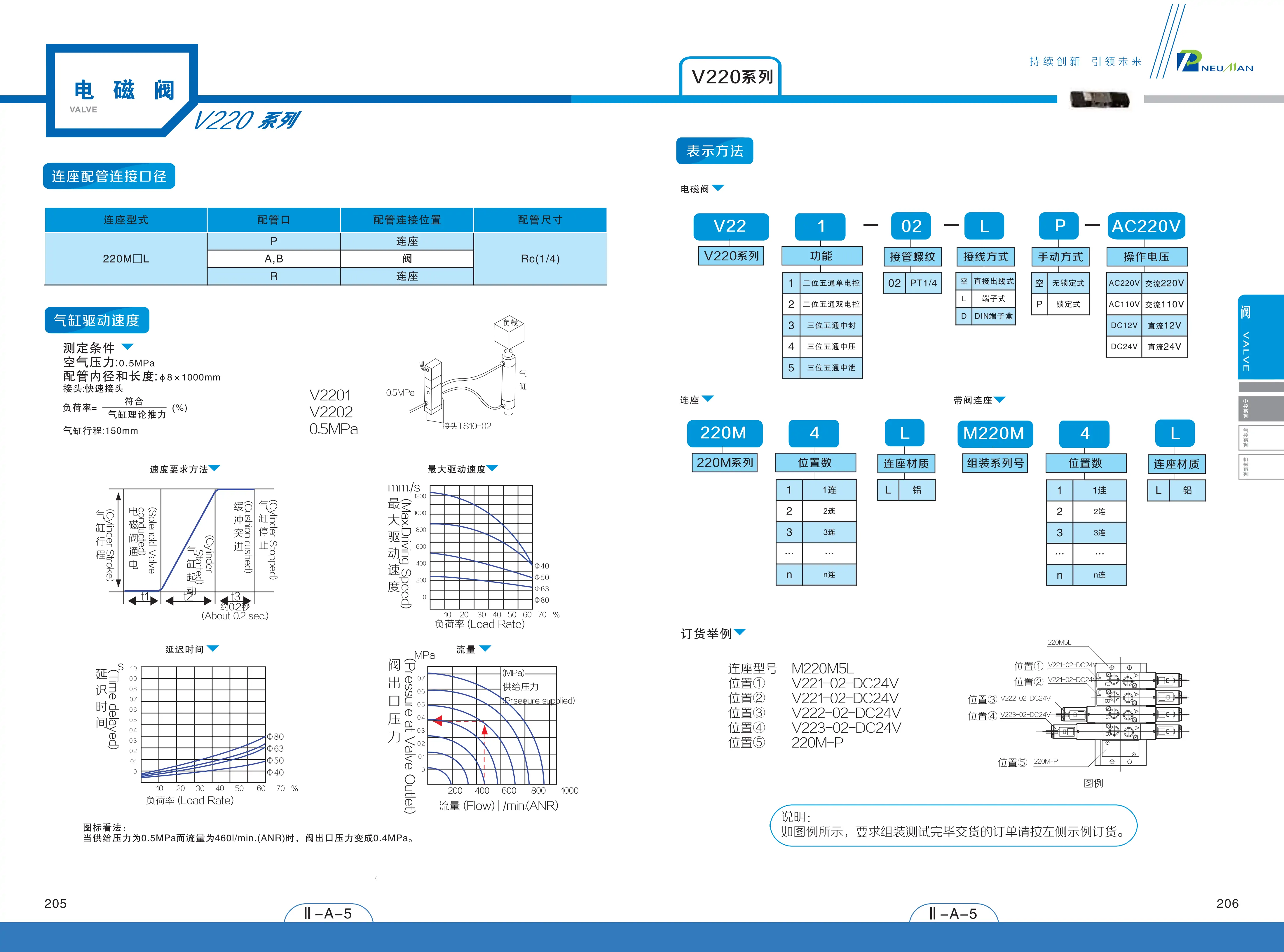

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

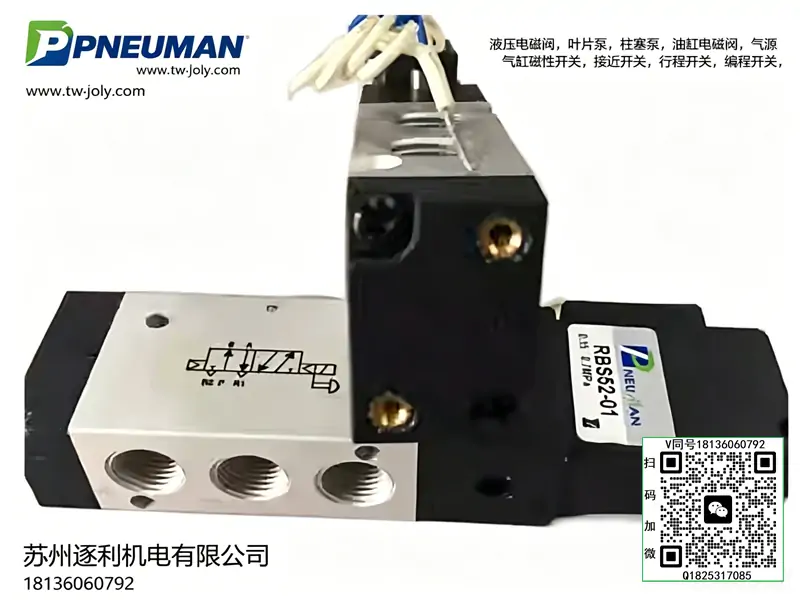

4. 手动阀 / 机械阀（RBS / RBD 系列）

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

• 可调 / 固定缓冲器（AC/AD 对应型号）
• 压力开关：PS 系列（PS-10/20/30）

一、品牌与型号逐位释义

• 品牌：PNEUMAN，与RBS52-02、V181-01同厂全系气动元件，适配同款气源标准
• PCD：产品系列代号，85系标准迷你双作用气缸，圆型无拉杆、前端铜盖紧凑型结构，符合ISO6432国际标准
• 85：缸体系列代码，代表缸筒外径28mm，行业通用迷你气缸外壳规格
• 32：活塞杆有效行程32mm，固定标准短行程，无自定义加长
• 配套搭配：常用V181-01（单作用不匹配）、RBS52-02二位五通电磁阀直接控制伸缩，是设备治具高频组合

二、基础结构定义

• 气缸类型：双作用单活塞杆迷你气缸（两端进气，双向气压驱动，无内置弹簧）
• 缸径：标准16mm（PCD85全系统一缸径，不随行程变动）
• 行程：32mm，极限伸缩行程，允许±0.5mm公差
• 进气接口：两侧尾部G1/8（1分牙），和V181-01接口规格互通，气管可通用
• 内置配置：原厂标配磁环，可直接加装磁性感应开关，检测伸出/缩回位置
• 缓冲形式：两端橡胶垫固定式缓冲，无气可调缓冲，适配低速轻冲击工况

三、核心技术参数

• 工作气压：0.2～0.7MPa（2-7kg/cm²），最佳使用气压0.4-0.5MPa
• 耐压极限：1.0MPa，超压会导致缸筒变形、端盖崩脱漏气
• 理论输出推力（0.5MPa）：约100N，缩回拉力约85N，轻负载夹紧、顶料专用
• 使用速度：50-500mm/s，超出速度易出现活塞杆抖动、密封偏磨
• 使用温度：0℃～60℃，禁止高温油污环境，避免NBR密封老化
• 主体材质：硬质阳极氧化铝缸筒、45#镀铬活塞杆、铜质前端导向套
• 密封材质：NBR丁腈橡胶，适配干燥无油压缩空气，耐常规车间油水
• 使用寿命：≥800万次往复，洁净气源工况下稳定耐用
• 防护等级：IP54，防尘防溅油污，适配自动化机床、塑胶治具内部安装

四、伸缩动作逻辑（搭配RBS52-02）

1. 电磁阀断电（常态）：气缸缩回，活塞杆完全收纳至缸筒内部
2. 电磁阀通电：气缸伸出，活塞杆向外推出32mm至限位
3. 补充：双作用气缸无法依靠弹簧复位，必须依靠电磁阀换向供气实现双向动作，不能用V181-01二位三通阀控制

五、标准安装方式

• 基本型：直接螺纹前端固定，设备通孔嵌入式安装，占用空间极小
• 选配附件：杆侧法兰、尾部脚架、鱼眼接头，补偿负载侧向偏心误差
• 禁止侧向受力：活塞杆严禁横向偏载，会直接拉伤导向套、刮坏活塞杆镀层

六、气路配套接法

• RBS52-02 A口 → 气缸无杆腔进气口（控制伸出）
• RBS52-02 B口 → 气缸有杆腔进气口（控制缩回）
• 电磁阀R/S排气口：安装塑料消声器，降低排气噪音，阻挡粉尘进入阀体
• 前端气源：必须加装气动三联件（过滤+减压+油雾），过滤精度5μm以内

七、安装使用注意事项

• 气源必须干燥除水，水分是迷你气缸密封老化、内壁生锈的首要诱因，车间潮湿环境需加装后置干燥过滤器
• 活塞杆表面禁止磕碰划伤，镀铬层破损后会快速磨损密封圈，造成永久漏气
• 往复动作间隔≥0.3s，高频极速往复会导致两端缓冲胶垫快速碎裂
• 磁性开关安装位置：伸出限位距端面2mm、缩回限位距端面3mm，避免信号误触发
• 严禁超行程挤压负载，32mm为机械硬限位，强行顶压会导致活塞销断裂
• 同系列区分：PC85为无磁环款、PCD85为带磁环款，二者外观一致，不可混用感应回路

八、常见故障排查

• 气缸伸出无力：供气压力偏低、气管折弯堵气、活塞密封圈内泄；上调气压、理顺管路、更换内部密封包
• 活塞杆回程卡顿：导向套进粉尘、活塞杆偏磨；拆解清理粉尘、校正负载同轴度
• 缸尾漏气：后端盖O型圈老化、装配扭力不均；更换密封件，对角均匀锁紧端盖螺丝
• 磁性开关无信号：磁环脱落、开关安装偏移、线路虚接；核对开关位置，检查活塞磁环

九、同厂气动元件配套对照表
