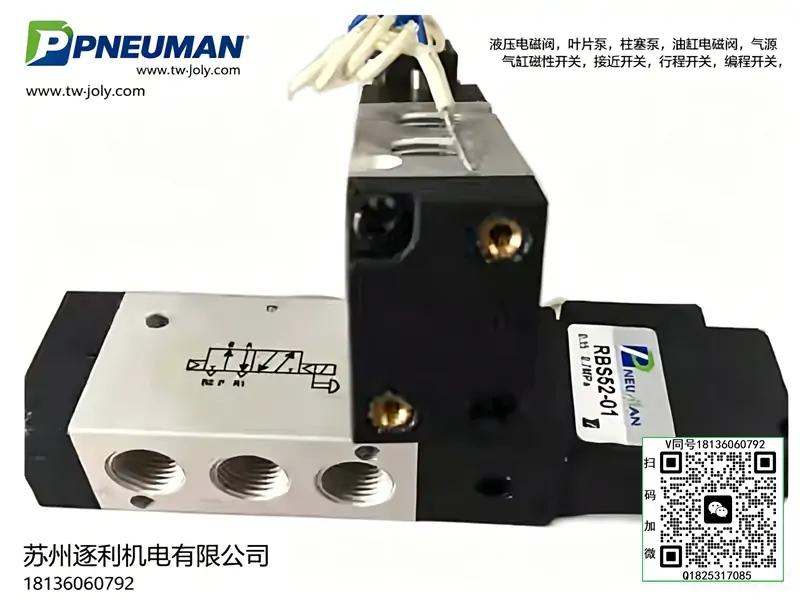

PNEUMAN纽曼 RBS52-02 电磁阀 二位五通气动换向阀 DC24V/AC220V

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

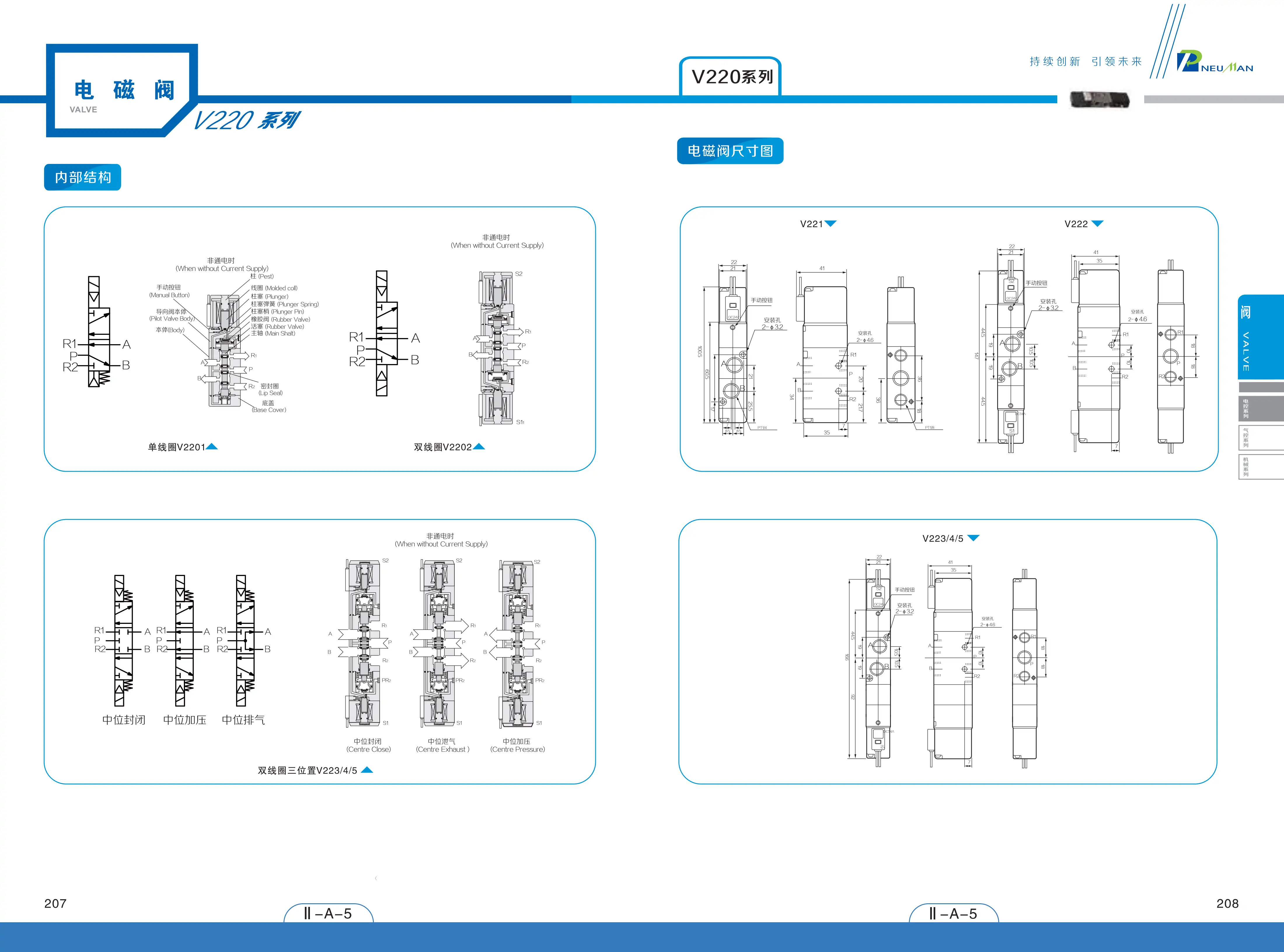

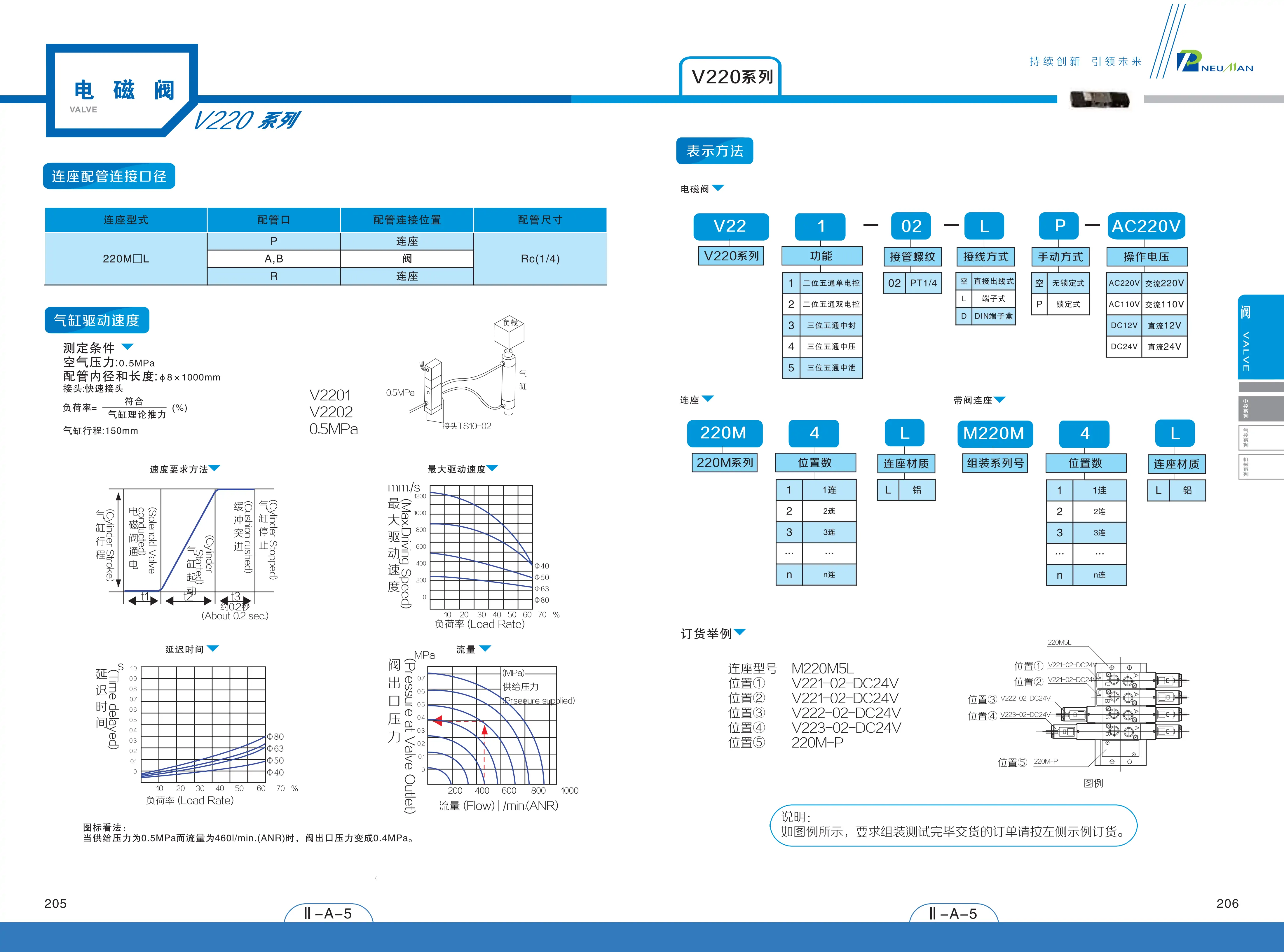

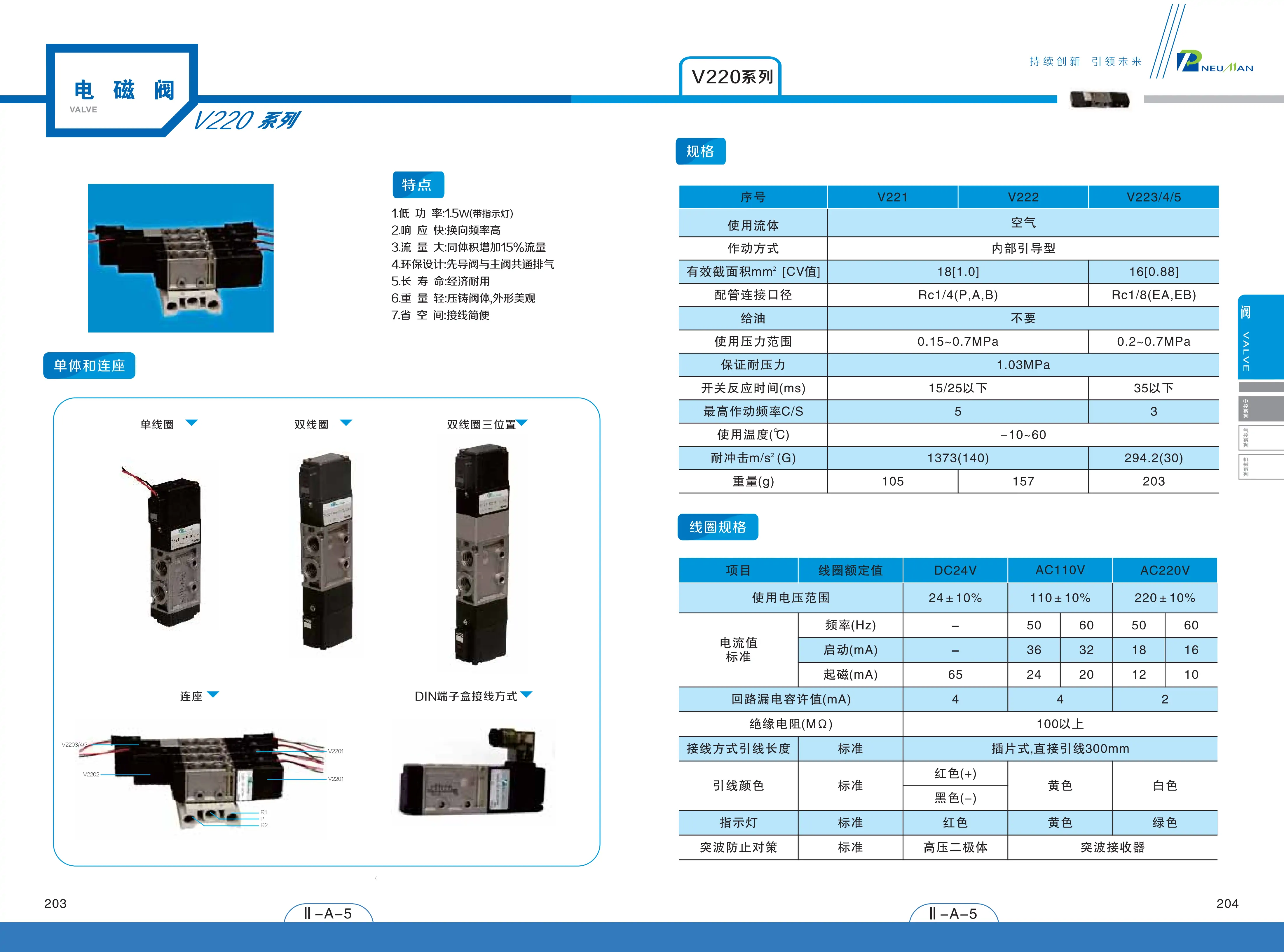

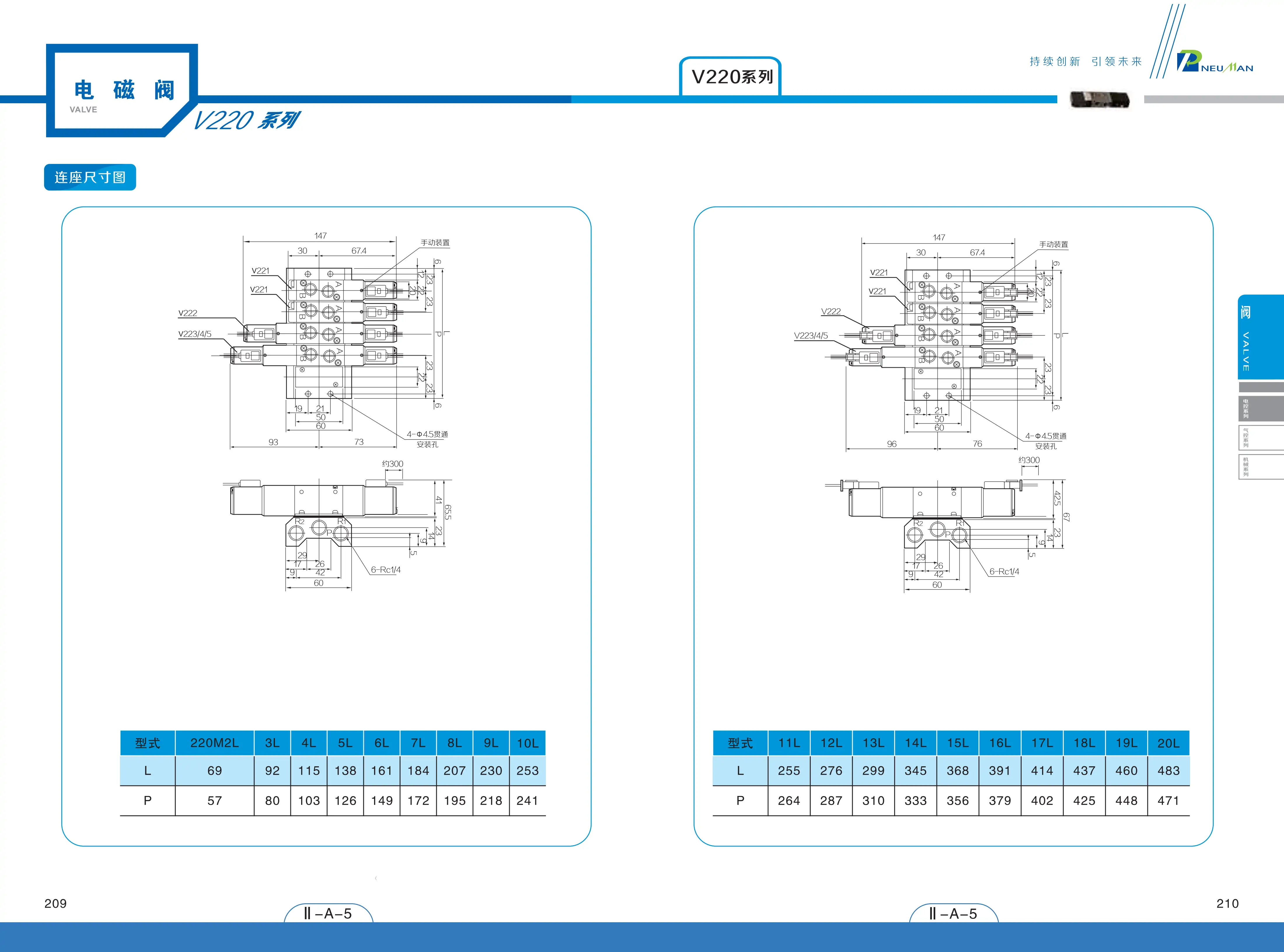

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

4. 手动阀 / 机械阀（RBS / RBD 系列）

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

RBS52-02电磁阀・型号全解

定位：二位五通、单电控、气动换向电磁阀，用来控制双作用气缸。

一、型号逐位拆解（RBS52-02）

• R：系列代号（APMATIC 气动换向阀系列）
• B：阀体结构（Base mounting，底座安装型）
• S：Single coil = 单电控（断电弹簧复位）对应 D=Double coil 双电控（如 RBD52-02）
• 52：阀体规格 / 尺寸系列（52 系列，标准流量）
• 02：接口尺寸 G1/4（2 分牙）01=G1/8，02=G1/4，03=G3/8，04=G1/2
• 一句话：RBS52-02 = 单电控、二位五通、G1/4 接口、52 系列电磁阀。

二、功能定义（几位几通）

• 二位：阀芯只有两个工作位置（通电位 / 断电位）
• 五通：共 5 个气口P：进气口（接气源）A/B：工作口（接气缸两腔）R/S：排气口（装消声器）
• 单电控（S）：通电 → 阀芯切换 → A 通 P、B 通 S断电 → 弹簧复位 → B 通 P、A 通 R控制双作用气缸伸缩

三、核心技术参数（标准值）

• 品牌：APMATIC（台湾新州）
• 型式：二位五通 单电控
• 接口：G1/4（2 分）
• 工作压力：1.5～8 bar（1.5–8 kgf/cm²）
• 耐压：10 bar
• 工作温度：0～50℃
• 电压（常用）：DC24V（最常用）AC220V / AC110V
• 线圈功率：DC≈3W，AC≈5VA
• 阀体材质：铝合金
• 密封：NBR（丁腈橡胶）
• 安装方式：底座安装（底板固定）
• 寿命：≥500 万次（标准工况）

四、型号对照（容易混淆）

• RBS52-02：单电控，弹簧复位，控双作用气缸
• RBD52-02：双电控，两端线圈，断电保持位置
• RBS53-02：大流量 53 系列，接口同样 G1/4

五、气路接法（最简）

1. P → 接压缩空气（调压后 4–6 bar）
2. A → 气缸无杆腔
3. B → 气缸有杆腔
4. R、S → 各装一个消声器
5. 线圈得电：气缸伸出；失电：气缸缩回

六、常见误区澄清

• ❌ “RBS52-02 是气缸”：不是气缸，是控制气缸的电磁阀
• ❌ “02 是电压”：02 = 接口 G1/4；电压要单独标注（如 DC24V）
• ❌ “S 是气缸系列”：S = 单电控；D = 双电控
